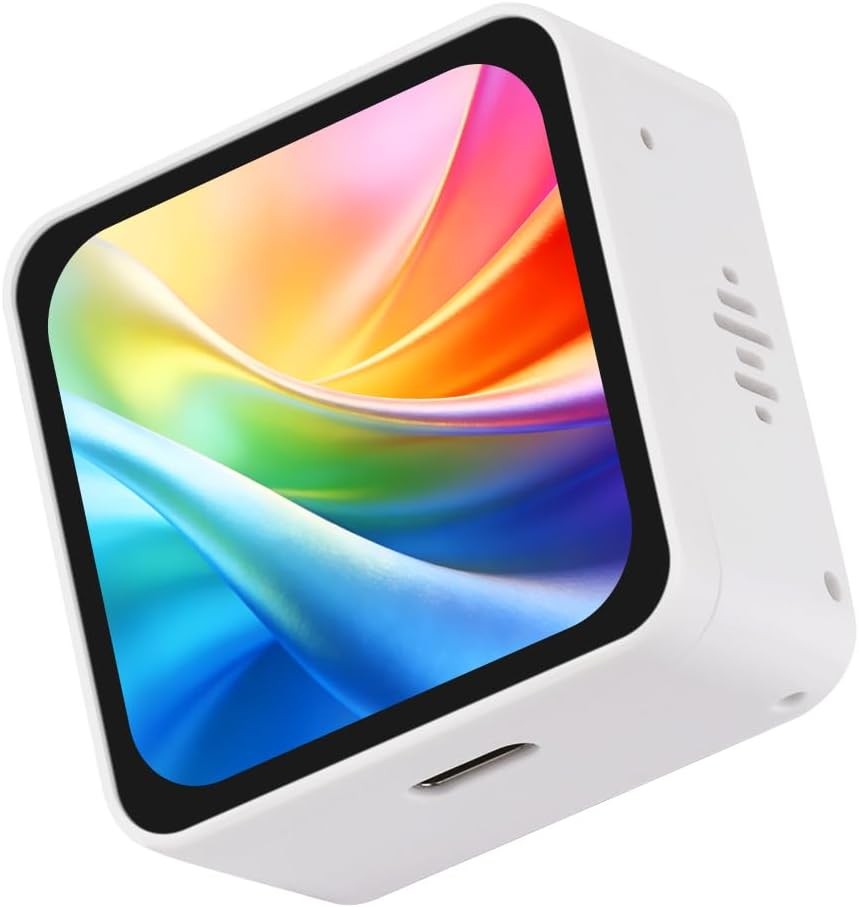

Waveshare ESP32-S3 2.16인치 AMOLED 디스플레이 개발 보드, 480 x 480 해상도, 1,670만 색상, 듀얼 마이크 지원, 2.4GHz Wi-Fi 및 BLE 5 지원, 배터리 미포함
이 제품에 대하여
ESP32-S3-Touch-AMOLED-2.16-EN(표준 버전, 리튬 배터리 미포함)은 고성능, 고집적 마이크로컨트롤러 개발 보드입니다. 작은 크기에 2.16인치 정전식 AMOLED 디스플레이, 고집적 전력 관리 칩, 6축 IMU(3축 가속도계 및 3축 자이로스코프), RTC 칩, 저전력 오디오 코덱, 에코 제거 회로 등이 내장되어 있습니다.
고성능 ESP32-S3R8 Xtensa 32비트 LX7 듀얼 코어 프로세서를 탑재하여 최대 240MHz의 주파수를 제공합니다. 2.4GHz Wi-Fi(802.11 b/g/n) 및 Bluetooth 5(LE)를 지원하며, 내장 안테나가 있습니다. 512KB 정적 RAM, 384KB ROM, 온보드 8MB 정적 RAM 및 외부 16MB 플래시 메모리를 갖추고 있습니다. Type-C 포트를 통해 기기 호환성을 향상시키고 사용 편의성을 높였습니다.
2.16인치 AMOLED 정전식 터치 디스플레이를 탑재하여 480 x 480 해상도와 1670만 색상을 지원하며 선명한 컬러 화면을 제공합니다. AMOLED 화면은 높은 명암비, 넓은 시야각, 풍부한 색감, 빠른 응답 속도, 슬림한 디자인, 저전력 등의 장점을 제공합니다.
CO5300 디스플레이 드라이버와 CST9220 정전식 터치 칩을 내장하여 각각 QSPI와 I2C 통신을 사용함으로써 I/O 리소스를 효율적으로 절약합니다. 노이즈 감소 및 에코 제거 회로가 내장된 듀얼 마이크 어레이를 탑재하여 정확한 음성 인식 및 근거리/원거리 웨이크업 기능을 제공합니다. QMI8658 6축 IMU(3축 가속도계 및 3축 자이로스코프)를 탑재하여 동작 감지, 걸음 수 계산 등의 기능을 지원합니다.
PWR 및 BOOT 프로그래밍 가능 버튼을 통해 사용자 정의 기능을 손쉽게 개발할 수 있습니다. 3.7V MX1.25 리튬 배터리 충전/방전 헤더가 내장되어 있으며, 효율적인 전력 관리를 위해 AXP2101 IC를 채택하여 다중 전압 출력, 배터리 충전, 배터리 관리 및 배터리 수명 최적화 등을 지원합니다.
겉으로 보이는 것보다 훨씬 더 강력한 컴퓨터입니다.
이 모든 기능은 이미 2.16인치 패널 뒤에 있는 보드에 구현되어 있으며, 그중 절반은 앱을 기다리며 아직 비활성화 상태입니다.
● 깨어나라 — 펌웨어에 의해 구동된다
ESP32-S3
240MHz 듀얼코어, 8MB PSRAM, 16MB 플래시 메모리
AMOLED 패널
480 × 480 해상도의 진정한 검정색을 애니메이션에 충분히 빠른 속도로 다시 그려냅니다. (기기에서 검증 완료)
정전식 터치
탭하여 닫기, 탭하여 실행
와이파이 2.4GHz
LAN을 통해 Mac 또는 PC와 통신합니다. (기기에서 확인됨)
듀얼 마이크
연결 및 초기화 완료 - 해당 장치에서 캡처 검증은 아직 완료되지 않았습니다.
스피커 출력 · ES8311
코덱과 증폭기가 결합되어 있어 양방향 통신이 가능합니다.
동작 감지 센서
패널을 돌리면 그림도 함께 바뀝니다.
USB-C 포트
전원, 첫 번째 섬광 및 모든 로그가 아래로 내려갑니다.
Wi-Fi를 통한 업데이트
새로운 빌드는 여유 슬롯에 배치되고 SHA-256 검사를 거치며, 보드가 정상적으로 작동하지 않으면 자동으로 롤백됩니다. 이러한 업데이트는 장치에 무선으로 배포됩니다.
○ 아직 잠들어 있지만, 깨어있는 채로 기다리고 있다
블루투스 5 LE
라디오는 있지만, 아직 아무것도 말해주지 않아요.
배터리 + AXP2101
3.7V 리튬 헤더 및 충전 경로 - 무선으로 작동 가능
실시간 시계
I2C 버스에 연결되어 있지만, 정전 시에도 작동하는지는 테스트되지 않았습니다.
microSD 슬롯
현지 저장 공간
○ 어쩌면 — 칩은 괜찮을 수도 있지만, 보드는 검증되지 않았습니다.
USB 호스트
문제는 주변기기가 아니라 컴퓨터 자체일 수도 있습니다. 이 보드의 전원 공급 경로는 점검된 적이 없습니다.
