ADXL345 3축 가속도 센서 모듈, GY-291 테스트 방법















아래는 ICBANQ 자료로 다음 사이트를 방문하면 얻을 수 있다.





INTRODUCTION

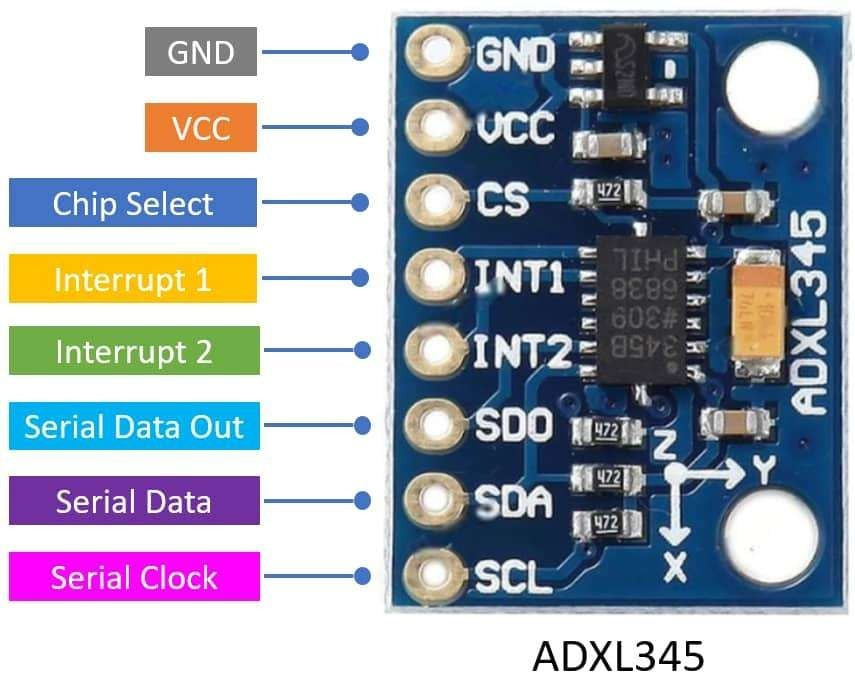

  아날로그 디바이스 ADXL345를 위한 브레이크아웃 보드입니다. ADXL345는 작고 얇으며 저전력 3중 축 가속도계입니다. 또한 ±16 g 정도의 고분해능(13-bit) 측정이 가능합니다. 디지털 출력 데이터는 16-bit 2의 보수로 구성되어 있으며, SPI(3선 or 4선) 또는 I2C 디지털 인터페이스를 통해 이용이 가능합니다.



  ADXL345는 기울기 감지 애플리케이션에서 중력의 고정된 가속도를 측정하는 데에 아주 적합합니다. 뿐만 아니라 움직임이나 충격에 의한 동태적 가속도 측정에도 아주 적합합니다. 이 제품의 고분해능(4 mg/LSB)은 경사도 측정 시 1.0° 이하로 변동하도록 합니다.



  여러 가지 특별한 감지 기능이 제공됩니다. 활동 및 무활동 감지는 움직임의 유무를 탐지하며, 어떤 축에서든 가속도가 사용자가 지정한 수준을 초과하는지를 탐지합니다. 탭 감지는 한 번 탭 하였는지 두 번 탭 하였는지를 탐지합니다. 자유 낙하 감지는 장치가 떨어졌는지를 탐지합니다. 이 기능들은 두 개의 인터럽트 출력 핀 중 하나에 배치될 수 있습니다. 통합된 특허 출원 중인 32단계 선입선출(First In, First Out; FIFO) 완충제(buffer)는 호스트 프로세서 개입을 최소화하기 위한 데이터를 저장하는 데에 사용됩니다. 저전력 모드는 한계점 감지와 활동성 가속도 측정을 이용하여 초저전력 사용을 하면서 움직임에 기반을 둔 전력 관리를 가능하게 합니다.



SPECIFICATION

• 2.0-3.6VDC Supply Voltage
• Ultra Low Power: 40uA in measurement mode, 0.1uA in standby@ 2.5V
• Tap/Double Tap Detection
• Free-Fall Detection
• SPI and I2C interfaces



DOCUMENTS

• DataSheet
• Wiki Doc
• Schematic
• Arduino Library (IDE 1.0 compatible)



SHIPPING LIST

• Triple Axis Accelerometer ADXL345 x1
