레이저 미세먼지 센서 PM2008M 을 아두이노메가 측정 코드와 결과

지구빵집 2018. 11. 22. 09:30
반응형

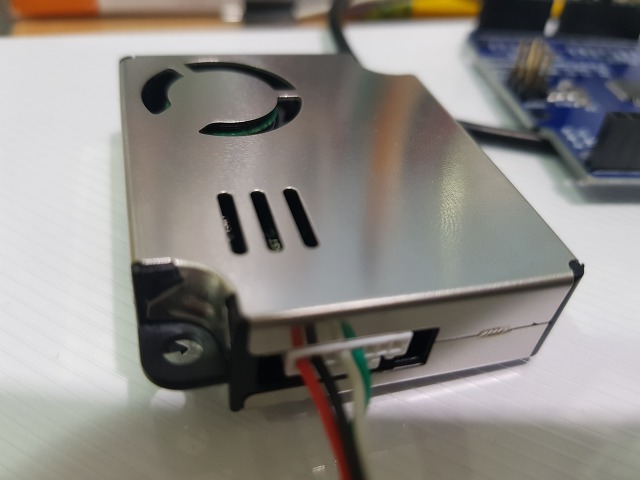

레이저 미세먼지 센서 LASER DUST SENSOR PM1.0, PM2.5, PM10, PM2008M



아두이노메가에서 PM2008을 테스트한 결과를 올려둔다. 이전에 아두이노우노에서 테스트한 것과 크게 다르지 않다. PM2008M은 샤오미 공기청정기에 들어가는 미세먼지 센서로 알려져 있고 PM2.5, PM10 외에 초극미세먼지인 PM1.0 까지 측정할 수 있으므로 소스코드에 추가되었다.

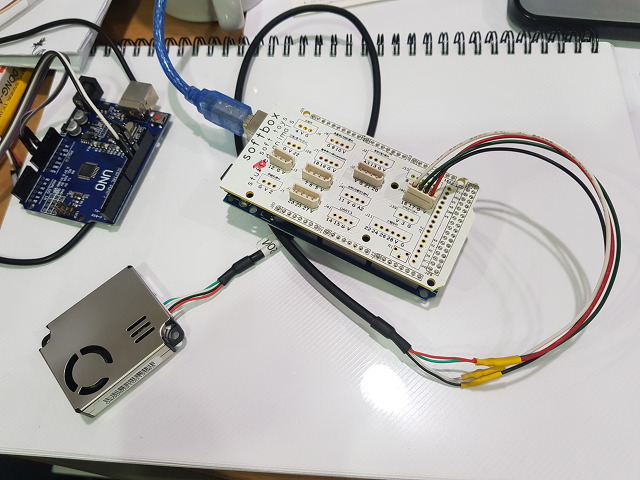

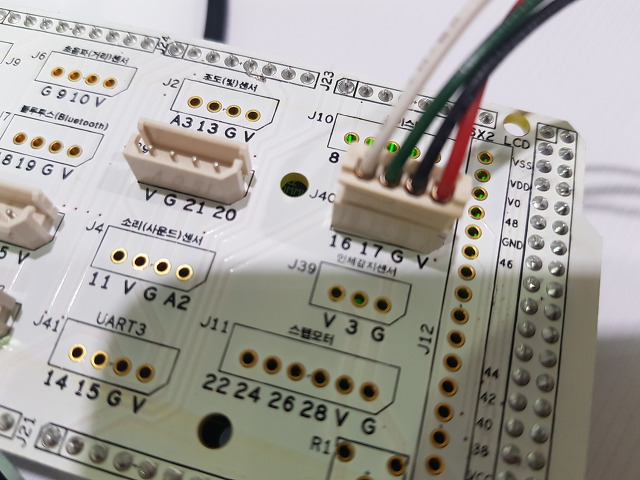

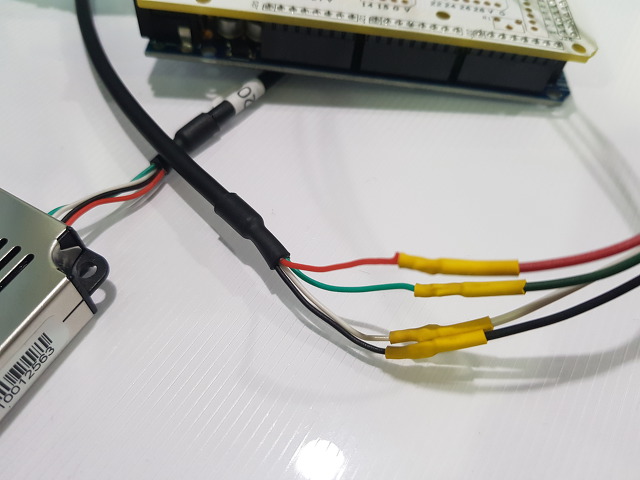

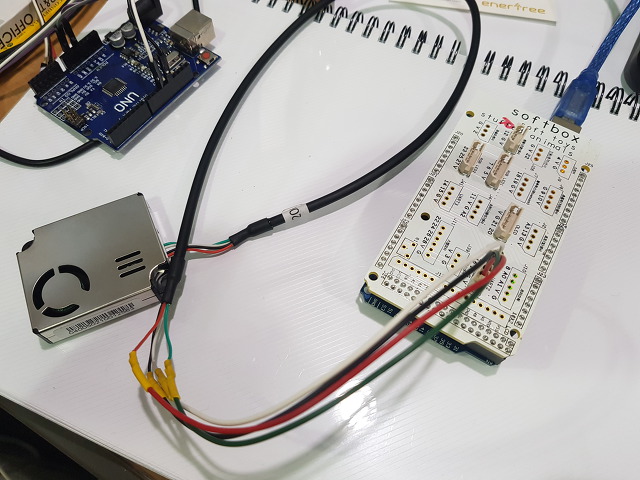

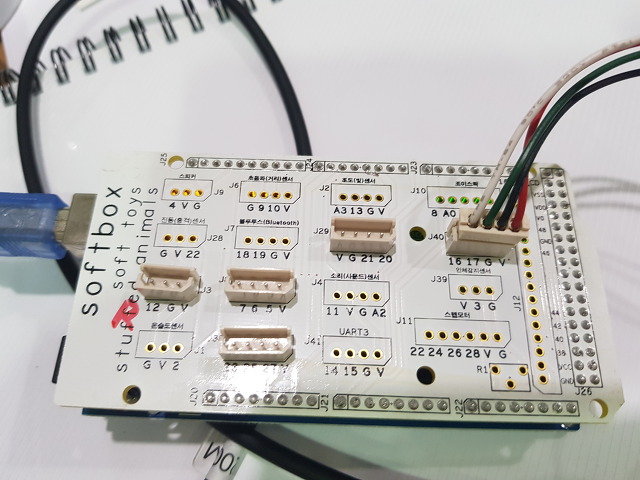

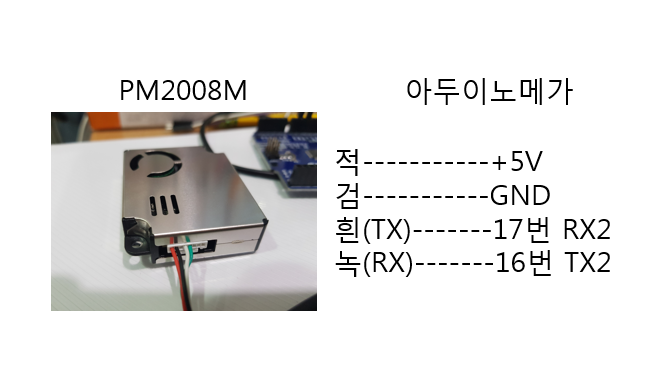

아두이노 메가와의 연결도는 아래와 같다.

아두이노메가 2560에서 잘 동작하는 코드를 아래에 옮긴다.



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
/*****************************************************************************
*
* update by girin 2018.11.14.
* Project Name : LASER DUST SENSOR PM1.0, PM2.5, PM10, PM2008M
* Version : 1.1 (2018.11.14)
* SYSTEM CLOCK : 16Mhz
* BOARD : Arduino MEGA. 5V operation


 PORT Description - Serial Port2(UART2)

1. RX : 17
2. TX : 16

  먼지센서 전원은 5V로 하셔야 하며 포트 연결 방법은 회로도를 참고하십시오.
  먼지센서 통신포트의 논리 레벨은 3.3V 이기 때문에 반드시 회로도를 참고하시기 바랍니다.

 Revision history.

1. 2016.5.4  : First version is released.
2. 2017.10.17 : PM10 삭제
****************************************************************************/

unsigned char Send_data[5= {0x11,0x02,0x0B,0x070xDB}; // 농도읽는명령
unsigned char Receive_Buff[56];                           // data buffer
unsigned long PM1, PM25, PM10;                                     // 농도저장변수 : 각 32bit(8bit*4 = 32)
unsigned long COM_SUCCESS, COM_COUNT;                              // 통신성공/통신시도횟수
unsigned char recv_cnt = 0;

void Send_CMD(void)                                        // COMMAND
{
  unsigned char i;
  for(i=0; i<5; i++)
  {
    Serial2.write(Send_data[i]);
    delay(1);      // Don't delete this line !!
  }
}
unsigned char Checksum_cal(void)                          // CHECKSUM
{
  unsigned char count, SUM=0;
  for(count=0; count<55; count++)
  {
     SUM += Receive_Buff[count];
  }
  return 256-SUM;
}

void setup() {
  Serial.begin(9600);
  while (!Serial) ;
  Serial2.begin(9600);
  while (!Serial2);
}

void loop() {
  COM_COUNT++;
  Send_CMD();  // Send Read Command

  while(1)
  {
    if(Serial2.available())
    {
       Receive_Buff[recv_cnt++= Serial2.read();
      if(recv_cnt ==56){recv_cnt = 0break;}
    }

  }
  if(Checksum_cal() == Receive_Buff[55])  // CS 확인을 통해 통신 에러 없으면
  {
        COM_SUCCESS++;
        PM1 = (unsigned long)Receive_Buff[3]<<24 | (unsigned long)Receive_Buff[4]<<16 | (unsigned long)Receive_Buff[5]<<8| (unsigned long)Receive_Buff[6];  // 농도계산(시프트)
        PM25 = (unsigned long)Receive_Buff[7]<<24 | (unsigned long)Receive_Buff[8]<<16 | (unsigned long)Receive_Buff[9]<<8| (unsigned long)Receive_Buff[10];  // 농도계산(시프트)
        PM10 = (unsigned long)Receive_Buff[11]<<24 | (unsigned long)Receive_Buff[12]<<16 | (unsigned long)Receive_Buff[13]<<8| (unsigned long)Receive_Buff[14];  // 농도계산(시프트)
        Serial.write("COM count : ");
        Serial.print(COM_SUCCESS);
        Serial.write(" / ");
        Serial.print(COM_COUNT);
        Serial.write("    PM1.0 : ");
        Serial.print(PM1);
        Serial.write("    PM2.5 : ");
        Serial.print(PM25);
        Serial.write("    PM10 : ");
        Serial.println(PM10);
   }
   else
   {
     Serial.write("CHECKSUM Error");
   }
   delay(1000);       //1000ms

}

cs

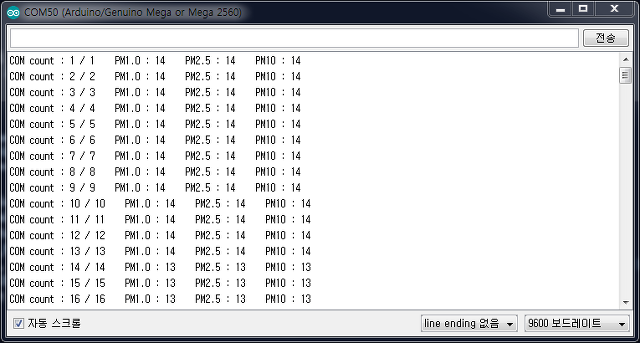

아래는 시리얼모니터로 확인한 결과 창을 보여준다.

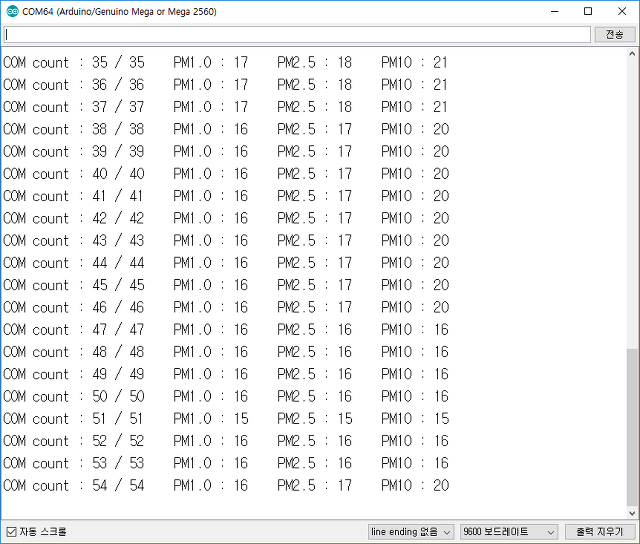

아래는 PM1.0 측정값이 상대적으로 다른 먼지 측정값보다 작게 나오는 값을 보여준다.







아래는 담배연기로 테스트한 값까지 보여준다. 센서의 한계값인 1000까지 측정한 값을 보여주고 점점 떨어진다. 이 테스트 때문에 사무실에서 담배폈다. 얏호~~^^



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
COM count : 1 / 1    PM1.0 : 14    PM2.5 : 14    PM10 : 14
COM count : 2 / 2    PM1.0 : 14    PM2.5 : 14    PM10 : 14
COM count : 3 / 3    PM1.0 : 14    PM2.5 : 14    PM10 : 14
COM count : 4 / 4    PM1.0 : 14    PM2.5 : 14    PM10 : 14
COM count : 5 / 5    PM1.0 : 14    PM2.5 : 14    PM10 : 14
COM count : 6 / 6    PM1.0 : 14    PM2.5 : 14    PM10 : 14
COM count : 7 / 7    PM1.0 : 14    PM2.5 : 14    PM10 : 14
COM count : 8 / 8    PM1.0 : 14    PM2.5 : 14    PM10 : 14
COM count : 9 / 9    PM1.0 : 14    PM2.5 : 14    PM10 : 14
COM count : 10 / 10    PM1.0 : 14    PM2.5 : 14    PM10 : 14
COM count : 11 / 11    PM1.0 : 14    PM2.5 : 14    PM10 : 14
COM count : 12 / 12    PM1.0 : 14    PM2.5 : 14    PM10 : 14
COM count : 13 / 13    PM1.0 : 14    PM2.5 : 14    PM10 : 14
COM count : 14 / 14    PM1.0 : 13    PM2.5 : 13    PM10 : 13
COM count : 15 / 15    PM1.0 : 13    PM2.5 : 13    PM10 : 13
COM count : 16 / 16    PM1.0 : 13    PM2.5 : 13    PM10 : 13
COM count : 17 / 17    PM1.0 : 65    PM2.5 : 86    PM10 : 86
COM count : 18 / 18    PM1.0 : 128    PM2.5 : 165    PM10 : 165
COM count : 19 / 19    PM1.0 : 157    PM2.5 : 191    PM10 : 191
COM count : 20 / 20    PM1.0 : 181    PM2.5 : 213    PM10 : 213
COM count : 21 / 21    PM1.0 : 229    PM2.5 : 329    PM10 : 335
COM count : 22 / 22    PM1.0 : 1000    PM2.5 : 1000    PM10 : 1000
COM count : 23 / 23    PM1.0 : 1000    PM2.5 : 1000    PM10 : 1000
COM count : 24 / 24    PM1.0 : 1000    PM2.5 : 1000    PM10 : 1000
COM count : 25 / 25    PM1.0 : 1000    PM2.5 : 1000    PM10 : 1000
COM count : 26 / 26    PM1.0 : 1000    PM2.5 : 1000    PM10 : 1000
COM count : 27 / 27    PM1.0 : 1000    PM2.5 : 1000    PM10 : 1000
COM count : 28 / 28    PM1.0 : 1000    PM2.5 : 1000    PM10 : 1000
COM count : 29 / 29    PM1.0 : 1000    PM2.5 : 1000    PM10 : 1000
COM count : 30 / 30    PM1.0 : 1000    PM2.5 : 1000    PM10 : 1000
COM count : 31 / 31    PM1.0 : 1000    PM2.5 : 1000    PM10 : 1000
COM count : 32 / 32    PM1.0 : 1000    PM2.5 : 1000    PM10 : 1000
COM count : 33 / 33    PM1.0 : 1000    PM2.5 : 1000    PM10 : 1000
COM count : 34 / 34    PM1.0 : 1000    PM2.5 : 1000    PM10 : 1000
COM count : 35 / 35    PM1.0 : 1000    PM2.5 : 1000    PM10 : 1000
COM count : 36 / 36    PM1.0 : 1000    PM2.5 : 1000    PM10 : 1000
COM count : 37 / 37    PM1.0 : 1000    PM2.5 : 1000    PM10 : 1000
COM count : 38 / 38    PM1.0 : 1000    PM2.5 : 1000    PM10 : 1000
COM count : 39 / 39    PM1.0 : 1000    PM2.5 : 1000    PM10 : 1000
COM count : 40 / 40    PM1.0 : 1000    PM2.5 : 1000    PM10 : 1000
COM count : 41 / 41    PM1.0 : 1000    PM2.5 : 1000    PM10 : 1000
COM count : 42 / 42    PM1.0 : 1000    PM2.5 : 1000    PM10 : 1000
COM count : 43 / 43    PM1.0 : 278    PM2.5 : 316    PM10 : 484
COM count : 44 / 44    PM1.0 : 279    PM2.5 : 316    PM10 : 481
COM count : 45 / 45    PM1.0 : 280    PM2.5 : 317    PM10 : 482
COM count : 46 / 46    PM1.0 : 281    PM2.5 : 318    PM10 : 486
COM count : 47 / 47    PM1.0 : 283    PM2.5 : 317    PM10 : 479
COM count : 48 / 48    PM1.0 : 286    PM2.5 : 319    PM10 : 478
COM count : 49 / 49    PM1.0 : 286    PM2.5 : 318    PM10 : 474
COM count : 50 / 50    PM1.0 : 284    PM2.5 : 316    PM10 : 472
COM count : 51 / 51    PM1.0 : 281    PM2.5 : 312    PM10 : 462
COM count : 52 / 52    PM1.0 : 277    PM2.5 : 307    PM10 : 451
COM count : 53 / 53    PM1.0 : 274    PM2.5 : 301    PM10 : 439
COM count : 54 / 54    PM1.0 : 270    PM2.5 : 296    PM10 : 431
COM count : 55 / 55    PM1.0 : 86    PM2.5 : 86    PM10 : 86
COM count : 56 / 56    PM1.0 : 86    PM2.5 : 86    PM10 : 86
COM count : 57 / 57    PM1.0 : 87    PM2.5 : 87    PM10 : 87
COM count : 58 / 58    PM1.0 : 90    PM2.5 : 90    PM10 : 90
COM count : 59 / 59    PM1.0 : 93    PM2.5 : 93    PM10 : 93
COM count : 60 / 60    PM1.0 : 92    PM2.5 : 92    PM10 : 95
COM count : 61 / 61    PM1.0 : 91    PM2.5 : 91    PM10 : 97
COM count : 62 / 62    PM1.0 : 89    PM2.5 : 89    PM10 : 95
COM count : 63 / 63    PM1.0 : 88    PM2.5 : 88    PM10 : 94
COM count : 64 / 64    PM1.0 : 87    PM2.5 : 87    PM10 : 93
COM count : 65 / 65    PM1.0 : 87    PM2.5 : 87    PM10 : 93
COM count : 66 / 66    PM1.0 : 95    PM2.5 : 95    PM10 : 104
COM count : 67 / 67    PM1.0 : 104    PM2.5 : 104    PM10 : 116
COM count : 68 / 68    PM1.0 : 123    PM2.5 : 126    PM10 : 159
COM count : 69 / 69    PM1.0 : 164    PM2.5 : 186    PM10 : 273
COM count : 70 / 70    PM1.0 : 859    PM2.5 : 1000    PM10 : 1000
COM count : 71 / 71    PM1.0 : 857    PM2.5 : 1000    PM10 : 1000
COM count : 72 / 72    PM1.0 : 852    PM2.5 : 1000    PM10 : 1000
COM count : 73 / 73    PM1.0 : 842    PM2.5 : 1000    PM10 : 1000
COM count : 74 / 74    PM1.0 : 829    PM2.5 : 1000    PM10 : 1000
COM count : 75 / 75    PM1.0 : 807    PM2.5 : 1000    PM10 : 1000
COM count : 76 / 76    PM1.0 : 788    PM2.5 : 1000    PM10 : 1000
COM count : 77 / 77    PM1.0 : 779    PM2.5 : 1000    PM10 : 1000
COM count : 78 / 78    PM1.0 : 765    PM2.5 : 1000    PM10 : 1000
COM count : 79 / 79    PM1.0 : 752    PM2.5 : 1000    PM10 : 1000
COM count : 80 / 80    PM1.0 : 738    PM2.5 : 1000    PM10 : 1000
COM count : 81 / 81    PM1.0 : 723    PM2.5 : 1000    PM10 : 1000
COM count : 82 / 82    PM1.0 : 699    PM2.5 : 970    PM10 : 1000
COM count : 83 / 83    PM1.0 : 677    PM2.5 : 887    PM10 : 938
COM count : 84 / 84    PM1.0 : 631    PM2.5 : 712    PM10 : 742
COM count : 85 / 85    PM1.0 : 604    PM2.5 : 661    PM10 : 688
COM count : 86 / 86    PM1.0 : 147    PM2.5 : 147    PM10 : 147
COM count : 87 / 87    PM1.0 : 145    PM2.5 : 145    PM10 : 145
COM count : 88 / 88    PM1.0 : 144    PM2.5 : 144    PM10 : 144
COM count : 89 / 89    PM1.0 : 141    PM2.5 : 141    PM10 : 141
COM count : 90 / 90    PM1.0 : 138    PM2.5 : 138    PM10 : 138
COM count : 91 / 91    PM1.0 : 136    PM2.5 : 136    PM10 : 136
COM count : 92 / 92    PM1.0 : 133    PM2.5 : 133    PM10 : 133
COM count : 93 / 93    PM1.0 : 43    PM2.5 : 43    PM10 : 43
COM count : 94 / 94    PM1.0 : 43    PM2.5 : 43    PM10 : 43
COM count : 95 / 95    PM1.0 : 43    PM2.5 : 43    PM10 : 43
COM count : 96 / 96    PM1.0 : 43    PM2.5 : 43    PM10 : 43
COM count : 97 / 97    PM1.0 : 43    PM2.5 : 43    PM10 : 43
COM count : 98 / 98    PM1.0 : 43    PM2.5 : 43    PM10 : 43
COM count : 99 / 99    PM1.0 : 43    PM2.5 : 43    PM10 : 43
COM count : 100 / 100    PM1.0 : 43    PM2.5 : 43    PM10 : 43
COM count : 101 / 101    PM1.0 : 43    PM2.5 : 43    PM10 : 43
COM count : 102 / 102    PM1.0 : 43    PM2.5 : 43    PM10 : 43
COM count : 103 / 103    PM1.0 : 43    PM2.5 : 43    PM10 : 43
COM count : 104 / 104    PM1.0 : 43    PM2.5 : 43    PM10 : 43
COM count : 105 / 105    PM1.0 : 43    PM2.5 : 43    PM10 : 43
COM count : 106 / 106    PM1.0 : 42    PM2.5 : 42    PM10 : 42
COM count : 107 / 107    PM1.0 : 42    PM2.5 : 42    PM10 : 42
COM count : 108 / 108    PM1.0 : 42    PM2.5 : 42    PM10 : 42
COM count : 109 / 109    PM1.0 : 42    PM2.5 : 42    PM10 : 42
COM count : 110 / 110    PM1.0 : 41    PM2.5 : 41    PM10 : 41
COM count : 111 / 111    PM1.0 : 41    PM2.5 : 41    PM10 : 41
COM count : 112 / 112    PM1.0 : 40    PM2.5 : 40    PM10 : 40
COM count : 113 / 113    PM1.0 : 39    PM2.5 : 39    PM10 : 39
COM count : 114 / 114    PM1.0 : 39    PM2.5 : 39    PM10 : 39
COM count : 115 / 115    PM1.0 : 38    PM2.5 : 38    PM10 : 38
COM count : 116 / 116    PM1.0 : 38    PM2.5 : 38    PM10 : 38
COM count : 117 / 117    PM1.0 : 38    PM2.5 : 38    PM10 : 38
COM count : 118 / 118    PM1.0 : 37    PM2.5 : 37    PM10 : 37
COM count : 119 / 119    PM1.0 : 37    PM2.5 : 37    PM10 : 37
COM count : 120 / 120    PM1.0 : 37    PM2.5 : 37    PM10 : 37
COM count : 121 / 121    PM1.0 : 36    PM2.5 : 37    PM10 : 37
COM count : 122 / 122    PM1.0 : 35    PM2.5 : 35    PM10 : 35
COM count : 123 / 123    PM1.0 : 35    PM2.5 : 35    PM10 : 35
COM count : 124 / 124    PM1.0 : 34    PM2.5 : 34    PM10 : 34
COM count : 125 / 125    PM1.0 : 34    PM2.5 : 35    PM10 : 35
COM count : 126 / 126    PM1.0 : 33    PM2.5 : 34    PM10 : 34
COM count : 127 / 127    PM1.0 : 33    PM2.5 : 35    PM10 : 35
COM count : 128 / 128    PM1.0 : 32    PM2.5 : 33    PM10 : 33
COM count : 129 / 129    PM1.0 : 32    PM2.5 : 33    PM10 : 33
COM count : 130 / 130    PM1.0 : 33    PM2.5 : 35    PM10 : 35
COM count : 131 / 131    PM1.0 : 33    PM2.5 : 35    PM10 : 35
COM count : 132 / 132    PM1.0 : 33    PM2.5 : 35    PM10 : 35
COM count : 133 / 133    PM1.0 : 34    PM2.5 : 36    PM10 : 36
COM count : 134 / 134    PM1.0 : 34    PM2.5 : 36    PM10 : 36
COM count : 135 / 135    PM1.0 : 35    PM2.5 : 35    PM10 : 35
COM count : 136 / 136    PM1.0 : 36    PM2.5 : 36    PM10 : 36
COM count : 137 / 137    PM1.0 : 37    PM2.5 : 37    PM10 : 37
COM count : 138 / 138    PM1.0 : 38    PM2.5 : 38    PM10 : 38
COM count : 139 / 139    PM1.0 : 39    PM2.5 : 39    PM10 : 39
COM count : 140 / 140    PM1.0 : 40    PM2.5 : 40    PM10 : 40
COM count : 141 / 141    PM1.0 : 41    PM2.5 : 41    PM10 : 41
COM count : 142 / 142    PM1.0 : 46    PM2.5 : 46    PM10 : 46
COM count : 143 / 143    PM1.0 : 48    PM2.5 : 48    PM10 : 48
COM count : 144 / 144    PM1.0 : 82    PM2.5 : 82    PM10 : 82
COM count : 145 / 145    PM1.0 : 82    PM2.5 : 82    PM10 : 82
COM count : 146 / 146    PM1.0 : 81    PM2.5 : 81    PM10 : 81
COM count : 147 / 147    PM1.0 : 81    PM2.5 : 81    PM10 : 81
COM count : 148 / 148    PM1.0 : 81    PM2.5 : 81    PM10 : 81
COM count : 149 / 149    PM1.0 : 81    PM2.5 : 81    PM10 : 81
COM count : 150 / 150    PM1.0 : 80    PM2.5 : 80    PM10 : 80
COM count : 151 / 151    PM1.0 : 80    PM2.5 : 80    PM10 : 80
COM count : 152 / 152    PM1.0 : 79    PM2.5 : 79    PM10 : 79
COM count : 153 / 153    PM1.0 : 78    PM2.5 : 78    PM10 : 78
COM count : 154 / 154    PM1.0 : 77    PM2.5 : 77    PM10 : 77
COM count : 155 / 155    PM1.0 : 77    PM2.5 : 77    PM10 : 77
COM count : 156 / 156    PM1.0 : 75    PM2.5 : 75    PM10 : 75
COM count : 157 / 157    PM1.0 : 74    PM2.5 : 74    PM10 : 74
COM count : 158 / 158    PM1.0 : 41    PM2.5 : 41    PM10 : 41
COM count : 159 / 159    PM1.0 : 41    PM2.5 : 41    PM10 : 41
COM count : 160 / 160    PM1.0 : 42    PM2.5 : 42    PM10 : 42
COM count : 161 / 161    PM1.0 : 43    PM2.5 : 43    PM10 : 43
COM count : 162 / 162    PM1.0 : 45    PM2.5 : 45    PM10 : 45
COM count : 163 / 163    PM1.0 : 48    PM2.5 : 48    PM10 : 48
COM count : 164 / 164    PM1.0 : 49    PM2.5 : 49    PM10 : 49
COM count : 165 / 165    PM1.0 : 50    PM2.5 : 50    PM10 : 50
COM count : 166 / 166    PM1.0 : 50    PM2.5 : 50    PM10 : 50
COM count : 167 / 167    PM1.0 : 50    PM2.5 : 50    PM10 : 50
COM count : 168 / 168    PM1.0 : 50    PM2.5 : 50    PM10 : 50
COM count : 169 / 169    PM1.0 : 50    PM2.5 : 50    PM10 : 50
COM count : 170 / 170    PM1.0 : 50    PM2.5 : 50    PM10 : 50
COM count : 171 / 171    PM1.0 : 50    PM2.5 : 50    PM10 : 50
COM count : 172 / 172    PM1.0 : 49    PM2.5 : 49    PM10 : 49
COM count : 173 / 173    PM1.0 : 49    PM2.5 : 49    PM10 : 49
COM count : 174 / 174    PM1.0 : 48    PM2.5 : 48    PM10 : 48
COM count : 175 / 175    PM1.0 : 48    PM2.5 : 48    PM10 : 48
COM count : 176 / 176    PM1.0 : 48    PM2.5 : 48    PM10 : 48
COM count : 177 / 177    PM1.0 : 48    PM2.5 : 48    PM10 : 48
COM count : 178 / 178    PM1.0 : 47    PM2.5 : 47    PM10 : 47
COM count : 179 / 179    PM1.0 : 47    PM2.5 : 47    PM10 : 47
COM count : 180 / 180    PM1.0 : 47    PM2.5 : 47    PM10 : 47
COM count : 181 / 181    PM1.0 : 46    PM2.5 : 46    PM10 : 46
COM count : 182 / 182    PM1.0 : 46    PM2.5 : 46    PM10 : 46
COM count : 183 / 183    PM1.0 : 46    PM2.5 : 46    PM10 : 46
COM count : 184 / 184    PM1.0 : 46    PM2.5 : 46    PM10 : 46
COM count : 185 / 185    PM1.0 : 45    PM2.5 : 45    PM10 : 45
COM count : 186 / 186    PM1.0 : 44    PM2.5 : 44    PM10 : 44
COM count : 187 / 187    PM1.0 : 44    PM2.5 : 44    PM10 : 44
COM count : 188 / 188    PM1.0 : 43    PM2.5 : 43    PM10 : 43
COM count : 189 / 189    PM1.0 : 42    PM2.5 : 42    PM10 : 42
COM count : 190 / 190    PM1.0 : 39    PM2.5 : 39    PM10 : 39
COM count : 191 / 191    PM1.0 : 36    PM2.5 : 36    PM10 : 36
COM count : 192 / 192    PM1.0 : 34    PM2.5 : 34    PM10 : 34
COM count : 193 / 193    PM1.0 : 33    PM2.5 : 33    PM10 : 33
COM count : 194 / 194    PM1.0 : 33    PM2.5 : 33    PM10 : 33
COM count : 195 / 195    PM1.0 : 32    PM2.5 : 32    PM10 : 32
COM count : 196 / 196    PM1.0 : 31    PM2.5 : 31    PM10 : 31
COM count : 197 / 197    PM1.0 : 31    PM2.5 : 31    PM10 : 31
COM count : 198 / 198    PM1.0 : 31    PM2.5 : 31    PM10 : 31
COM count : 199 / 199    PM1.0 : 31    PM2.5 : 31    PM10 : 31
COM count : 200 / 200    PM1.0 : 31    PM2.5 : 31    PM10 : 31
COM count : 201 / 201    PM1.0 : 31    PM2.5 : 31    PM10 : 31
COM count : 202 / 202    PM1.0 : 31    PM2.5 : 31    PM10 : 31
COM count : 203 / 203    PM1.0 : 31    PM2.5 : 31    PM10 : 31
COM count : 204 / 204    PM1.0 : 30    PM2.5 : 30    PM10 : 30
COM count : 205 / 205    PM1.0 : 30    PM2.5 : 30    PM10 : 30
COM count : 206 / 206    PM1.0 : 30    PM2.5 : 30    PM10 : 30
COM count : 207 / 207    PM1.0 : 30    PM2.5 : 30    PM10 : 30
COM count : 208 / 208    PM1.0 : 29    PM2.5 : 29    PM10 : 29
COM count : 209 / 209    PM1.0 : 29    PM2.5 : 29    PM10 : 29
COM count : 210 / 210    PM1.0 : 29    PM2.5 : 29    PM10 : 29
COM count : 211 / 211    PM1.0 : 29    PM2.5 : 29    PM10 : 29
COM count : 212 / 212    PM1.0 : 28    PM2.5 : 28    PM10 : 28
COM count : 213 / 213    PM1.0 : 28    PM2.5 : 28    PM10 : 28
COM count : 214 / 214    PM1.0 : 28    PM2.5 : 28    PM10 : 28
COM count : 215 / 215    PM1.0 : 28    PM2.5 : 28    PM10 : 28
COM count : 216 / 216    PM1.0 : 27    PM2.5 : 27    PM10 : 27
COM count : 217 / 217    PM1.0 : 28    PM2.5 : 28    PM10 : 28
COM count : 218 / 218    PM1.0 : 27    PM2.5 : 27    PM10 : 27
COM count : 219 / 219    PM1.0 : 27    PM2.5 : 27    PM10 : 27


cs







아래는 테스트 사진으로 연결성, 구성을 참고하기 위해 올려둔다. 아두이노메가와 연결된 쉴드보드(확장보드)는 반응하는 인형 만들기 메이커 활동에 사용하기 위해 만든 보드이다. 여러가지 센서와 액츄에이터를 연결하기 위해 만든 보드로 어떤 메이커 활동에도 사용할 수 있도록 설계했다. 필요하신 분은 댓글이나 연락바랍니다.























IT교육과 메이커 프로젝트에 유용한 자료를 보내드립니다. 주위분들에게도 알려주세요.












반응형
