공기청정기 팬 cross flow fan 연구
■ 크로스 팬의 원리와 특징
공기의 흐름을 자유 설계
로터로부터 불기 시작해지는 공기의 흐름은, 가이드가 없어도 비교적 이차원에 가까워, 케이싱 형상을 바꾸는 것으로, 송풍 방향의 자유 설계가 가능
풍량이 많고 풍속 분포가 균일하고 저소음
축방향 길이를 길고 하는 것으로써, 유량이 직선적으로 증가하는 또, 공기의 흐름이 집중해 얼룩짐 없고 먼 곳까지 달해, 와류가 매우 적고, 게다가 저소음
응용 기기의 에너지 절약·소형화가 가능
풍량이 많아, 동일 풍량을 얻는데, 다른 종류의 팬보다 소형, 박형화가 가능
사신으로 직접 보기

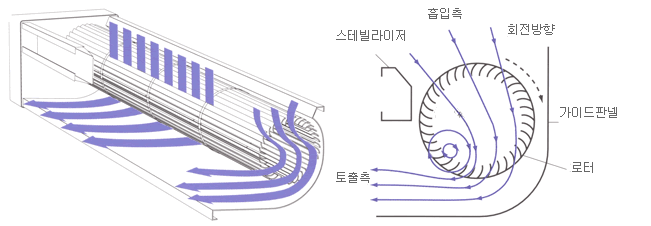

■ 크로스 팬의 공기의 흐름

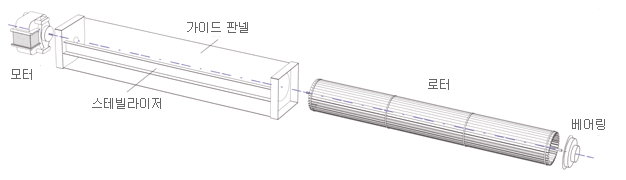

■ 구성 부품
■ 설치방법
A-Type
B-Type
C-Type

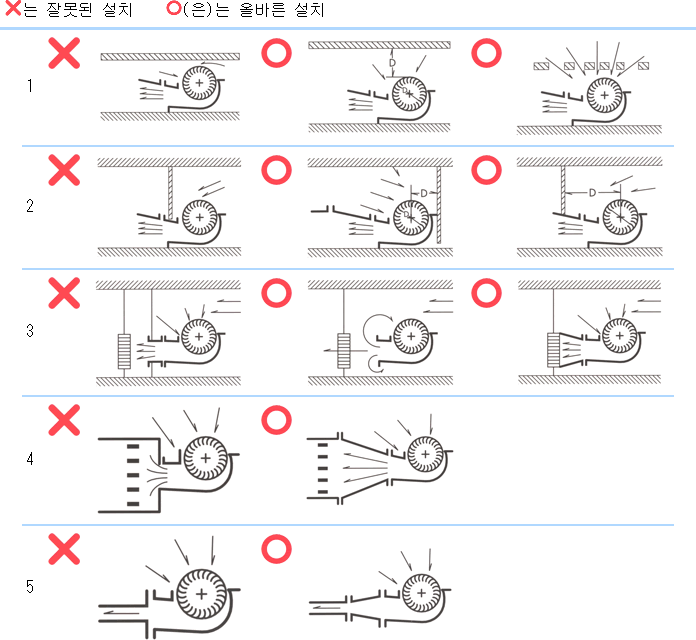

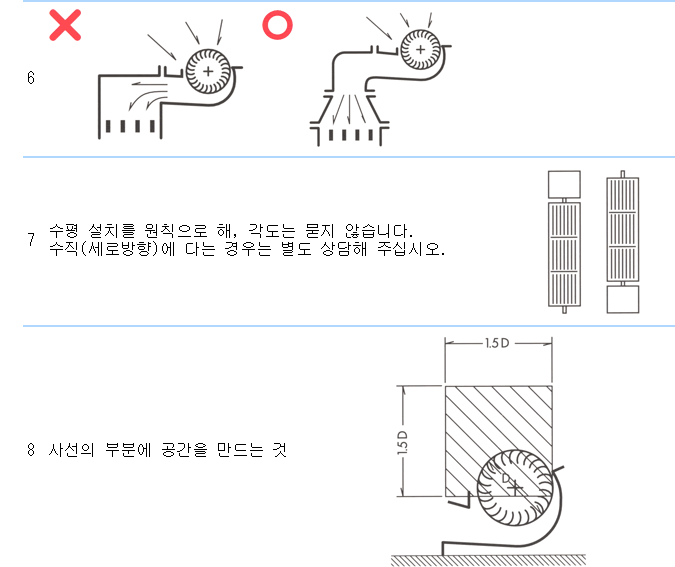

■ 설치 시 주의사항
팬 모양이 원형인 팬을 cross flow fan

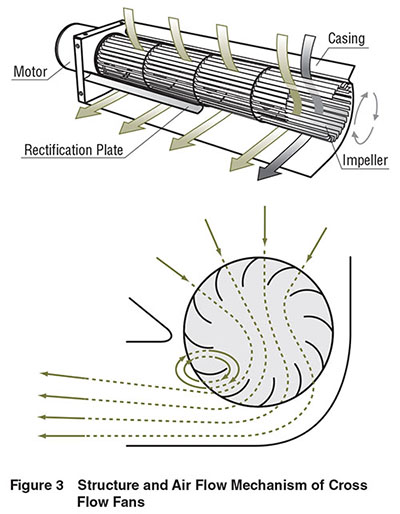

Cooling Fans Structure Air Flow
Ventiladores Structure, Air Flow Static Pressure Characteristics, e Heat Protection Overheated equipment can lead to many problems, including failure, shorter product life, early deterioration of parts, malfunction, e other safety risks. Cooling fans e blo
www.orientalmotor.com.br
참고사이트
http://snp21.kr/08crossfan/02p.html
에스엔피 블로워
공기의 흐름을 자유 설계 로터로부터 불기 시작해지는 공기의 흐름은, 가이드가 없어도 비교적 이차원에 가까워, 케이싱 형상을 바꾸는 것으로, 송풍 방향의 자유 설계가 가능 풍량이 많이 풍속 분포가 균일하고 저소음 축방향 길이를 길고 하는 것으로써, 유량이 직선적으로 증가하는 또, 공기의 흐름이 집중해 얼룩짐 없고 먼 곳까지 달해, 와류가 매우 적고, 게다가 저소음 응용 기기의 에너지 절약·소형화가 가능 풍량이 많아, 동일 풍량을 얻는데, 다른 종류의 팬보다
snp21.kr
DC 크로스 팬 링크 참고
http://www.fancooler.com/index.html
♣ 디엠테크에 오신것을 환영합니다. ♣
www.fancooler.com
