이건 좀 보통일이 아니네. 즐겁다.

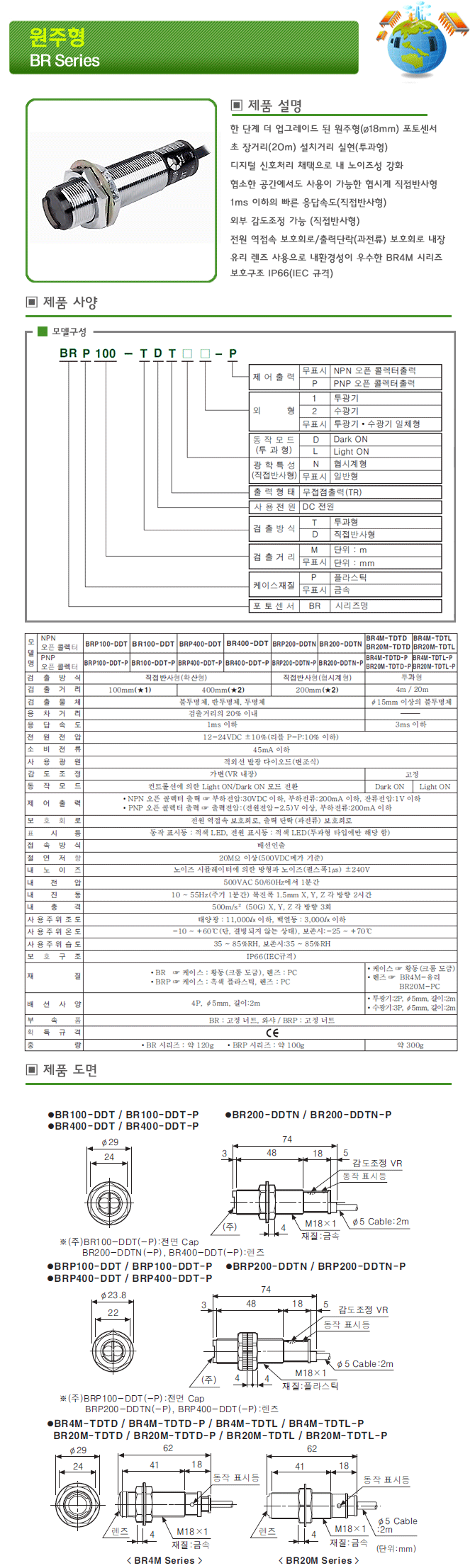

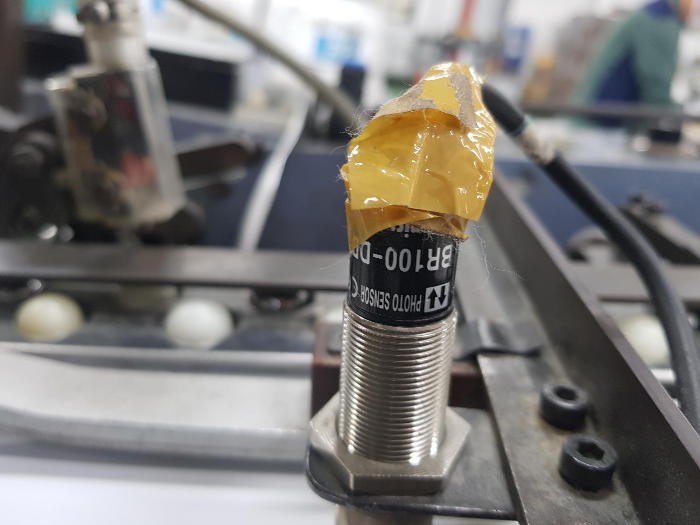

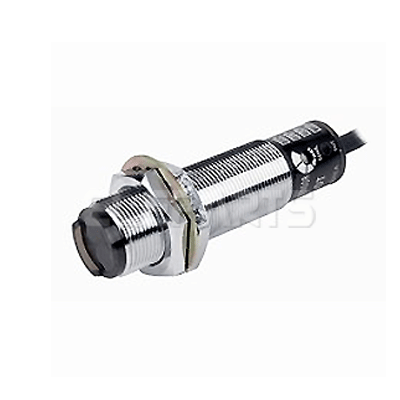

1. 원주형 포토센서

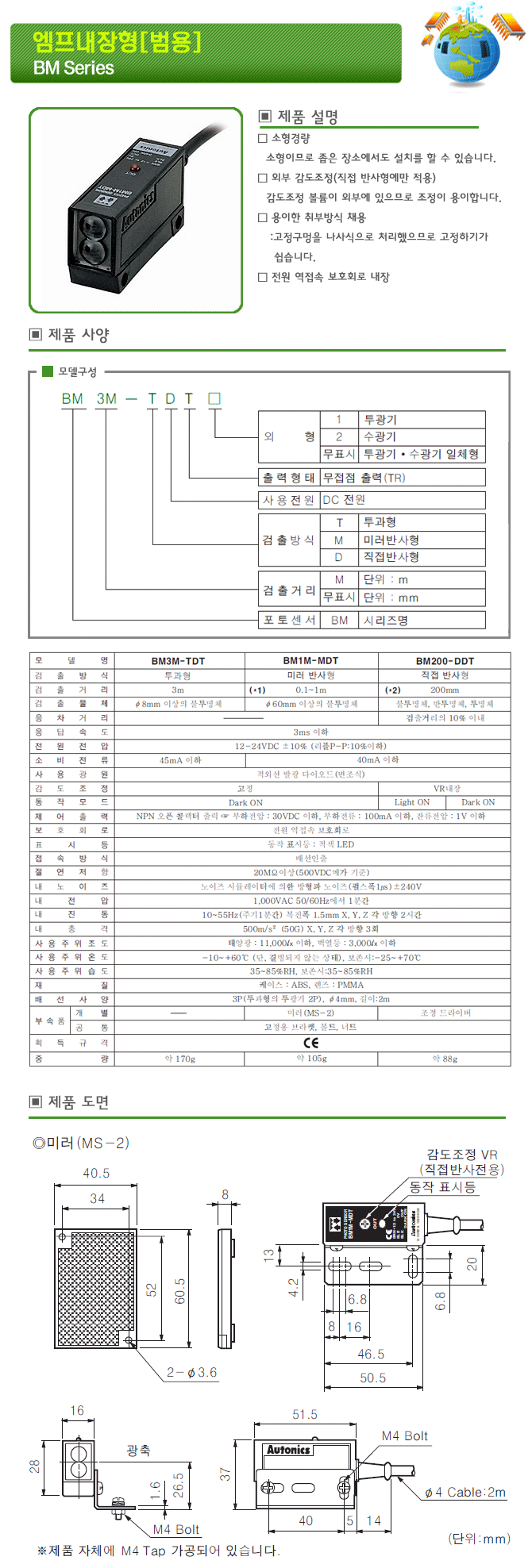

2. 앰프내장형(범용)포토센서 BM200-DDT, 검출거리 200mm 직접 반사형 전원전압:12-24VDC 출력방식:NPN 오픈 콜렉터 Light On모드
더 자세한 내용의 Specification

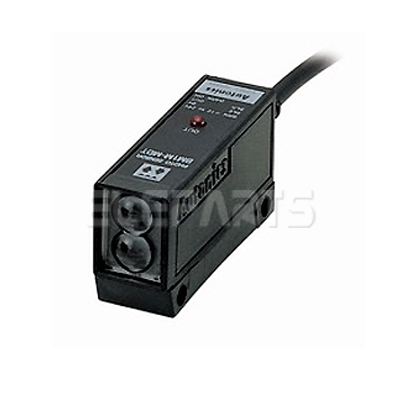

Autonics BM200-DDT Photoelectric Sensor, Diffuse Reflective, Light On, NPN Output, 12-24 VDC
| 모델명 | BM3M-TDT | BM1M-MDT | BM200-DDT | |
| 검출방식 | 투과형 | 미러 반사형 | 확산 반사형 | |
| 검출거리 | 3m | (※1) 0.1~1m | (※2) 200mm | |
| 검출물체 | ø8mm 이상의 불투명체 | ø60mm 이상의 불투명체 | 불투명체, 반투명체 | |
| 응차거리 | - | 검출거리의 10% 이내 | ||
| 응답속도 | 3ms 이하 | |||
| 전원전압 | 12-24VDC ±10% (리플P-P:10%이하) | |||
| 소비전류 | 45mA 이하 | 40mA 이하 | ||
| 사용광원 | 적외 LED(940nm) | |||
| 감도조정 | 고정 | VR 내장 | ||
| 동작모드 | Dark ON | Light ON (Dark ON : Option) | ||
| 제어출력 | NPN 오픈 콜렉터 출력 • 부하전압 : 30VDC 이하, 부하전류 : 100mA 이하, 잔류전압 : 1V 이하 | |||
| 보호회로 | 전원 역접속 보호회로 | |||
| 표시등 | 동작 표시등 : 적색 LED | |||
| 절연저항 | 20MΩ이상(500VDC 메거) | |||
| 내노이즈 | 노이즈 시뮬레이터에 의한 방형파 노이즈(펄스폭1㎲)±240V | |||
| 내전압 | 1,000VAC 50/60Hz에서 1분간 | |||
| 내진동 | 10~55Hz(주기1분간) 복진폭 1.5mm 또는 300m/s2 X, Y, Z 각 방향 2시간 | |||
| 내충격 | 500m/s2 (50G) X, Y, Z 각 방향 3회 | |||
| 사용주위조도 | 태양광 : 11,000㏓ 이하, 백열등 : 3,000㏓ 이하(수광면 조도) | |||
| 사용주위온도 | 동작시 : -10~60℃, 보존시 : -25~70℃ (단, 결빙되지 않는 상태) | |||
| 사용주위습도 | 동작 및 보존시 : 35~85%RH (단, 결로되지 않은 상태) | |||
| 재질 | 케이스: ABS, 검출부: PC | |||
| 배선사양 | ø4mm, 3심, 길이 : 2m (단, 투과형 의 투광기 : 선 3mm, 2심, 길이 : 2m ) (AWG22, 소선 지름 : 0.08mm, 소선수 : 60, 절연체 외경 : ø1.25mm) |
|||
| 부속품 | 개별 | - | 미러 (MS-2) | VR 조정 드라이버 |
| 공통 | 고정용 브라켓，볼트，너트 | |||
| 획득규격 | CE | |||
| 중량 | 약 170g | 약 105g | 약 88g | |
(※1)센서와 미러 (MS-2)와의 설치거리이며, 미러 (MS-5)를 사용하여도 동일한 성능을 얻을 수 있습니다.
또한, 0.1m 이하에서도 검출이 가능합니다.
(※1)백색 무광택지 200 x 200mm 를 사용한 경우의 값입니다.
※중량은 포장 박스를 제외한 무게입니다.

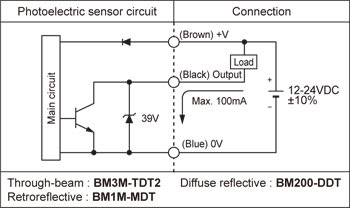

Control output diagram

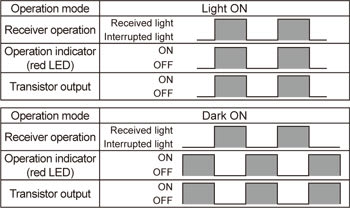

Operation mode

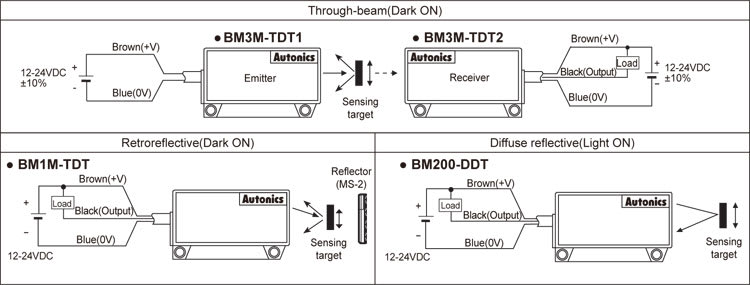

Connections

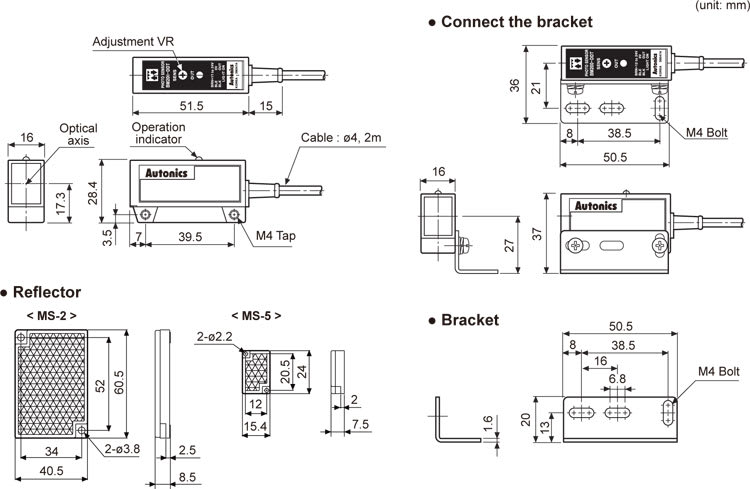

Dimensions (unit: mm)
참고
