아두이노 압력센서 FSR 406 Solder Tabs





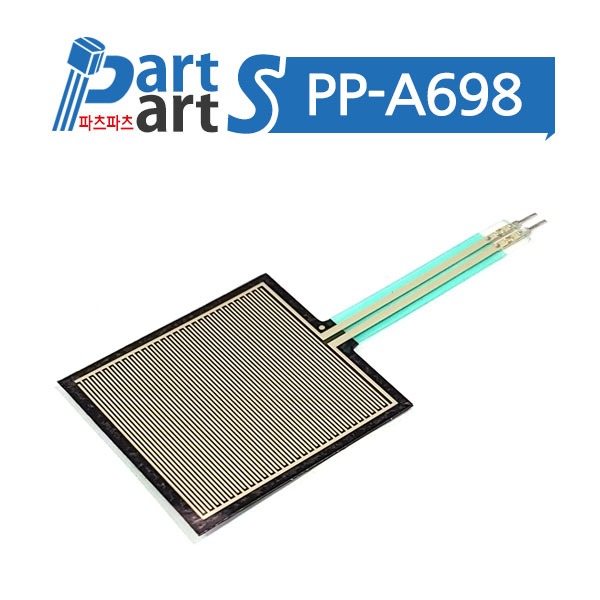

압력센서 FSR 406 Solder Tabs



Interlink Electronics FSR™ 400 시리즈는 단일 영역의 힘을 측정하는 Force Sensing Resistor™ 제품군의 하나입니다. 힘 감지 저항기(FSR)는 센서 표면에 가해지는 힘이 증가함에 따라 저항이 감소하는 견고한 폴리머 후막(PTF, 압력 센서 혹은 터치 센서(FSR, Force-sensing resistor) 부품입니다. 이러한 힘을 감지하는 센소는 자동차, 전자, 의료 시스템, 산업 및 로봇 공학 응용 프로그램과 같은 전자 장치의 인간 접촉 제어에 사용하도록 최적화되어 있습니다.





아두이노 압력센서 FSR 406 Solder Tabs



주요 특징들

• 동적 감지 범위는 ~0.2N ~ 20N입니다.(1N: 뉴턴은 1kg의 질량을 갖는 물체를 매초 제곱분의 1 미터(=1m/s2)만큼 가속시키는 데에 필요한 힘)
• 수백만 번의 작동을 견딜 수 있음
• 초박형 폼 팩터
• 다양한 애플리케이션에 맞게 사용자 정의 가능
• 비용 효율적이고 통합하기 쉬움



제품 사양

• 작동력 ≈0.2N min
• 힘 감지 범위 ≈0.2N – 20N
• 힘 반복성 단일 부품 ±2%
• 힘 반복성 부품 간 ±6%(단일 배치)
• 무부하 저항 >10MΩ
• 히스테리시스 +5%(RF+ – RF-)/RF+
• 35일 동안 1kg에서 장기 드리프트 < 5% log10(시간)

*참고: 사양은 1,000g에서 얻은 평균 측정치에서 파생되며 달리 명시되지 않는 한 (1 표준 편차/평균)으로 표시됩니다. 측정은 작동 인터페이스, 기계 및 측정 전자 장치에 따라 달라집니다.



데이터 시트 자료

Datasheet_FSR.pdf

1.42MB



Interlink Electronics FSR® Force Sensing Resistors

FSR_Integration_Guide_-_Interlink_Electronics.pdf

0.78MB

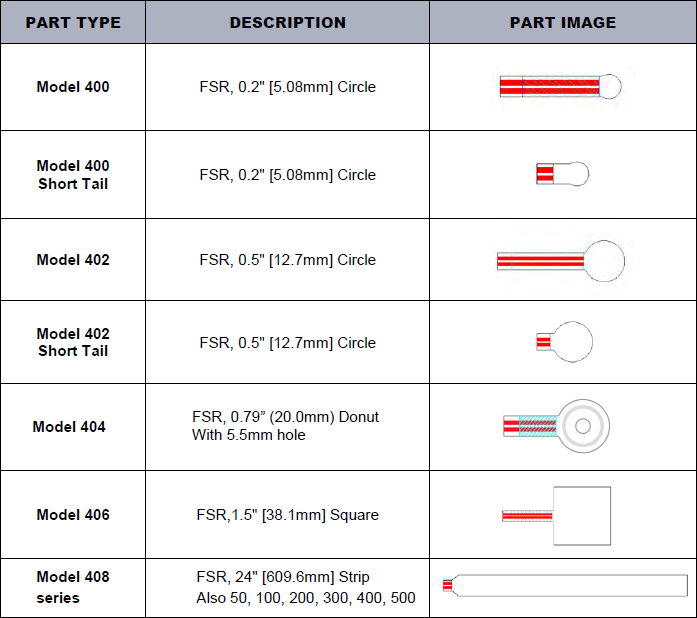

다른 제품 참고



Product line-up

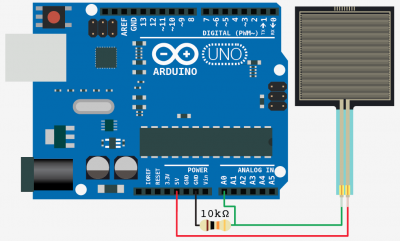

FSR-406 센서 사용법은 간단하다. 연결도는 아래와 같다.





센서 큰 사각형을 저항이라고 보면 10k 저항과 사각형 센서 사이에 나오는 전압을 분주한 것이다. 즉, 10k 저항에 걸리는 전압을 아날로그 값으로 읽는 것이다.



 테스트 코드는 아래와 같다.



const int pressSensor = A1;

void setup() {
  // put your setup code here, to run once:
  Serial.begin(9600);
}

void loop() {
  // put your main code here, to run repeatedly:
  int value = analogRead(pressSensor);
  Serial.println(value);
  delay(1000);
}

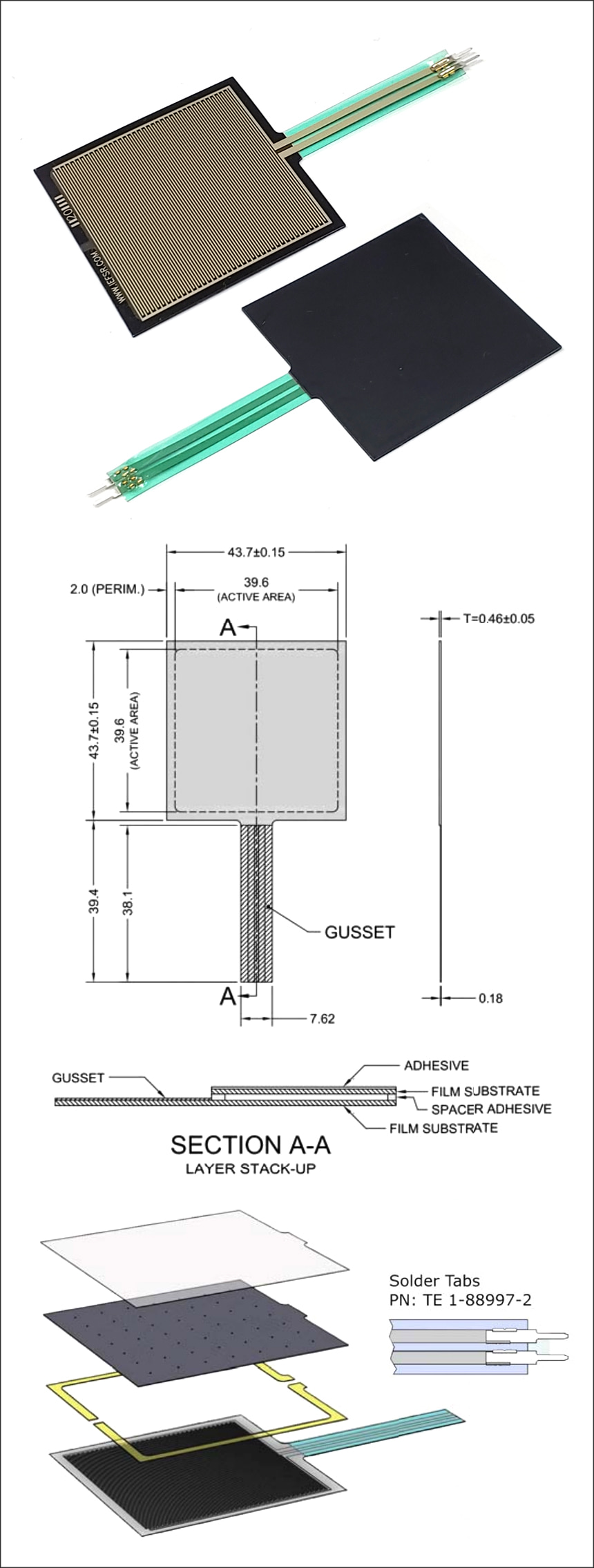

기구 사이즈 참고 이미지는 아래와 같다.





압력센서 FSR 406 Solder Tabs 기구 사이즈
