아쿠아포닉스 센서 모니터링 Atlas IoT 설치 따라하기







Raspberry Pi를 전문적인 물 모니터링 시스템으로 변환하십시오. Atlas iot™는 Raspberry Pi를 사용하여 강력한 새 모니터링 시스템을 만듭니다. 이것을 어항, 수영장, 연못, 수경재배 등에 장착하여 수질에 대한 완전히 새로운 이해를 추가하십시오. 멋지고 선명한 터치스크린으로 모든 센서 데이터에 쉽게 액세스하고 무슨 일이 일어나고 있는지 실시간으로 알 수 있습니다.



Atlas iot™ 소프트웨어는 다음 EZO 장치와 함께 작동합니다.

• EZO pH EZO-ORP
• EZO-DO(용존산소)
• EZO-EC(전도도)
• EZO-RTD(온도)
• EZO-CO2 센서
• EZO-O2 센서
• EZO-RGB 컬러 센서
• EZO-PMP(연동 펌프)
• EZO-PMP-L(대형 연동 펌프)
• EZO-PRS(압력센서)
• EZO-HUM 센서(습도 센서)



기술적 규격에 대해서는 아래를 참고하세요.

• 원격 모니터링 스테이션을 빠르게 설정
• 매끄럽고 사용하기 쉬운 터치스크린 인터페이스
• 최대 9개의 EZO 장치 연결 – I2C 모드 전용!
• 프로그래밍 또는 전기 공학 기술이 필요하지 않음

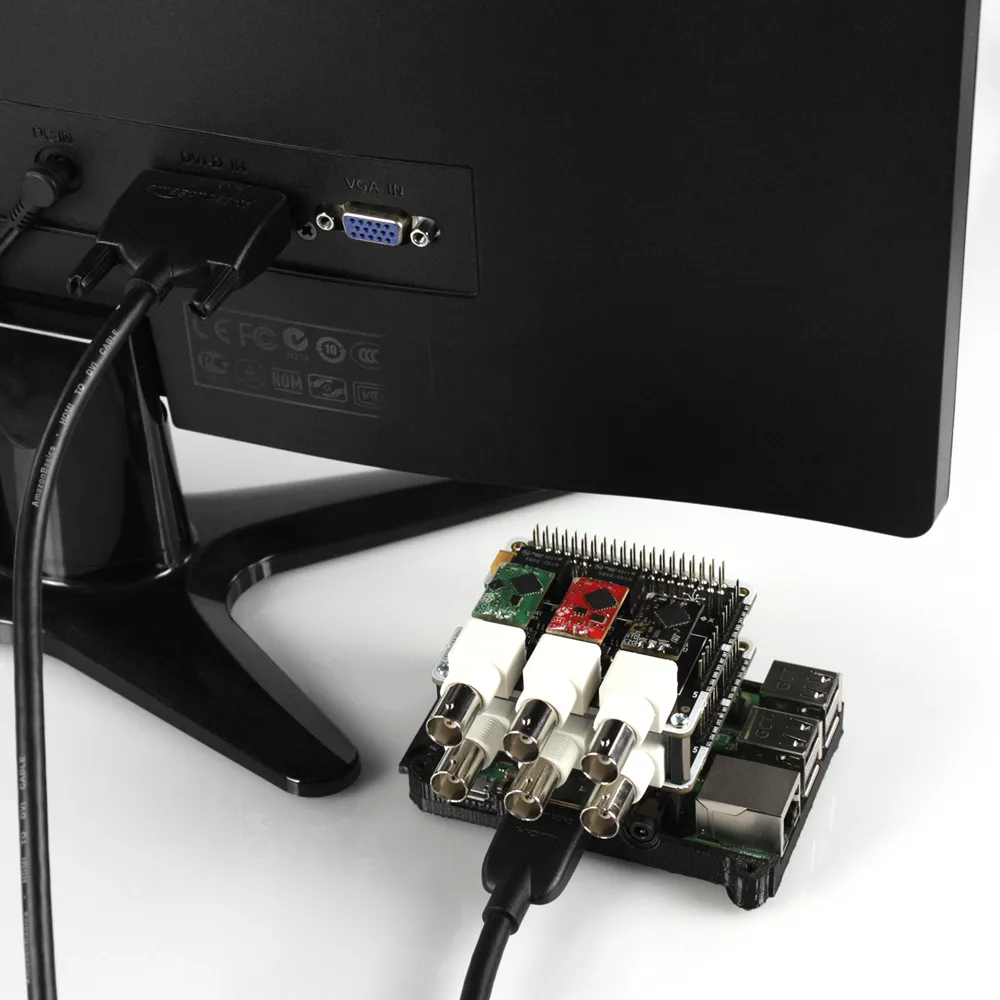

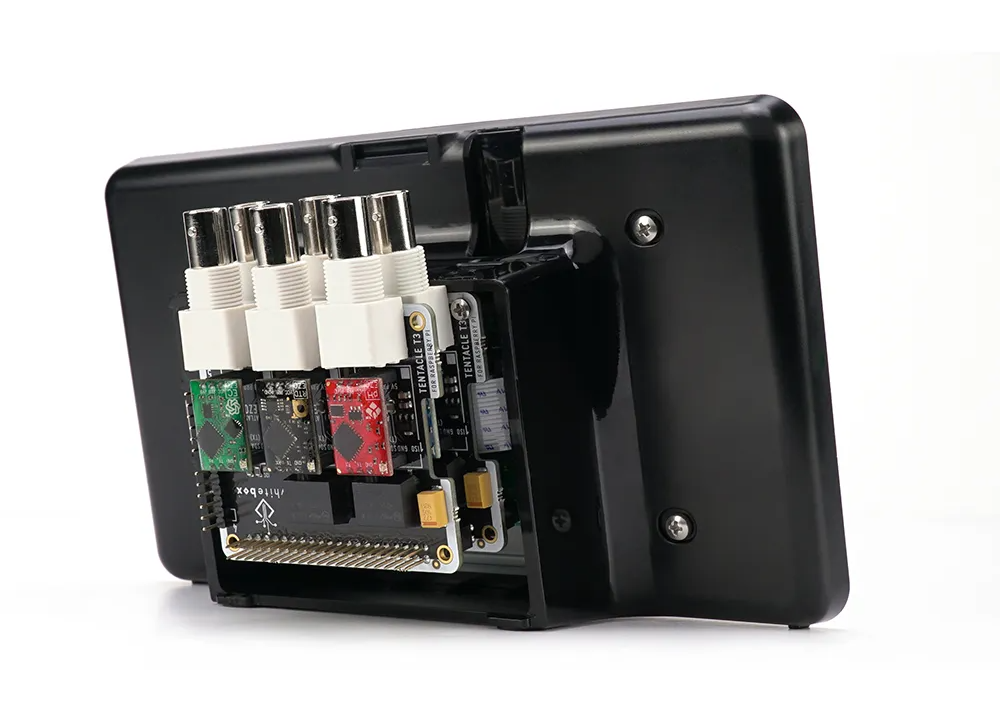

• 배선이 필요 없으며 각 EZO 장치를 Tentacle T3 실드에 연결하기만 하면 됩니다.
• Gen 2 전기적으로 절연된 USB EZO™ 캐리어 보드를 사용하여 각 장치를 Raspberry Pi의 USB 포트에 직접 연결할 수도 있습니다.

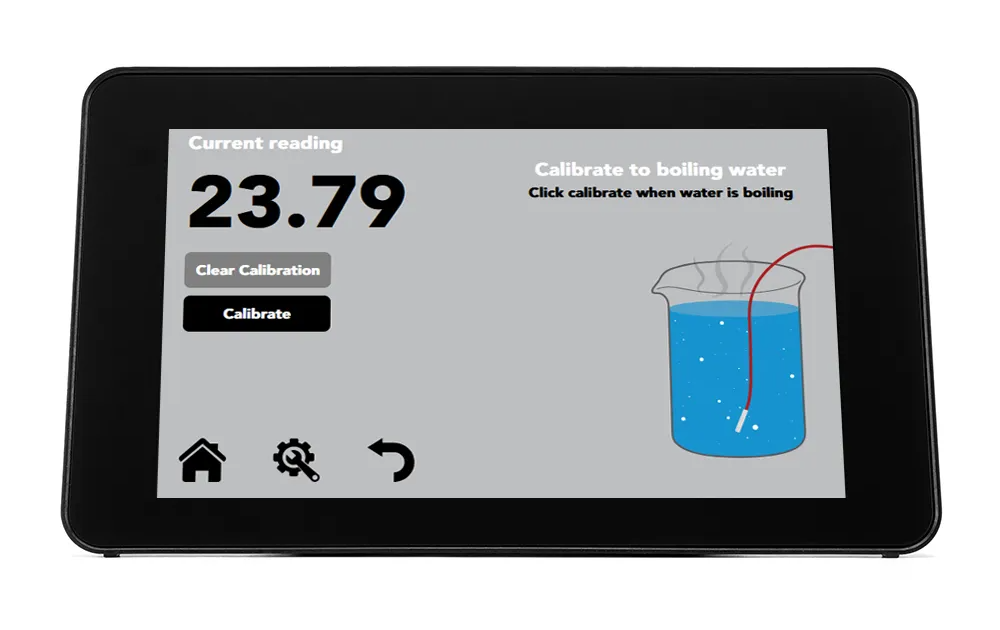

• 센서 교정 및 구성은 언제든지 수행할 수 있습니다.
• 다른 Atlas IoT에 원격으로 연결하고 판독값 표시
• MQTT를 통한 클라우드 연결!



아틀라스 IoT 모니터링 시스템을 설치하는 방법은 라즈베리파이 이미지를 굽는 방법과 압축한 소스코드를 다운 받아 카피하고 환경을 설정하는 방법이 있는데 여기서는 간단하게 이미지를 다운 받아 진행하는 방법을 설명한다. 준비물은 라즈베리 파이 3b 이후 버전과 16 Gb Micro SD 카드이다.



1. Atlas IoT 모니터링 소프트웨어를 이곳에서 다운 받는다. Documents & Downloads 항목으로 들어가 4번 째 항목인 Atlas iot™ Software for Raspberry Pi v6.2.9 - image file - (2.9gb)를 다운 받는다. 다운 받으면 약 3.1GB의 압축파일인데 압축을 풀면 AtlasIoT.img 파일을 얻을 수 있고 파일 사이즈는 8.7GB이다.



반드시 16GB SD 카드를 준비한다. sd 카드 포맷은 이곳에서 프로그램을 다운 받고, 다운 받아 압축을 푼 이미지를 구울 때 사용하는 win32DiskImager는 이곳을 방문해 다운받는다. 그리고 굽는다.

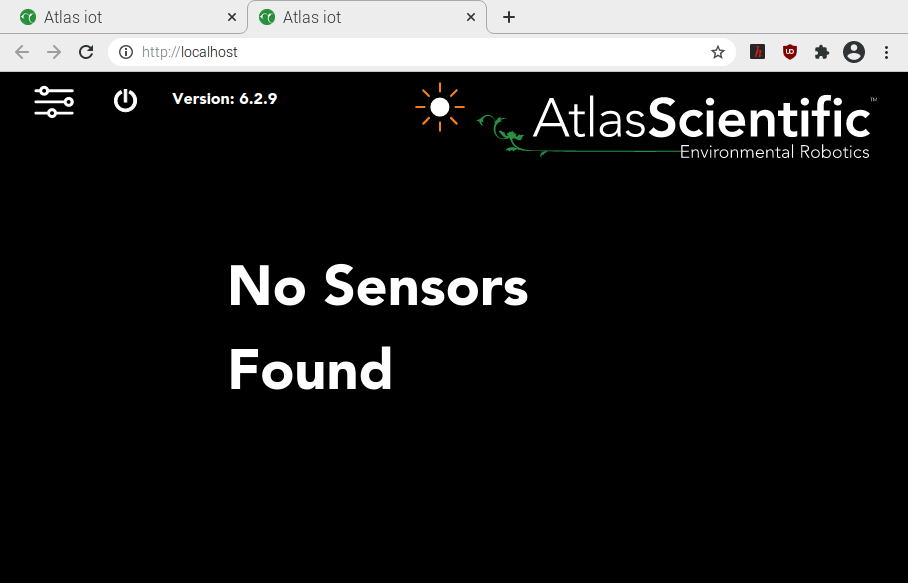

2. 라즈베리파이에 SD 카드를 넣고 전원을 공급해 부팅하면 아름다운 화면이 나오면서 브라우저 화면을 통해 센서 모니터링이 이루어지게 된다. 아직 센서가 없어 재미가 없다.





Atlas IoT 모니터링 소프트웨어



3. 개인적으로 SSH를 enable 하고, Samba 서버를 설치해주면 사용하기 쉽다.

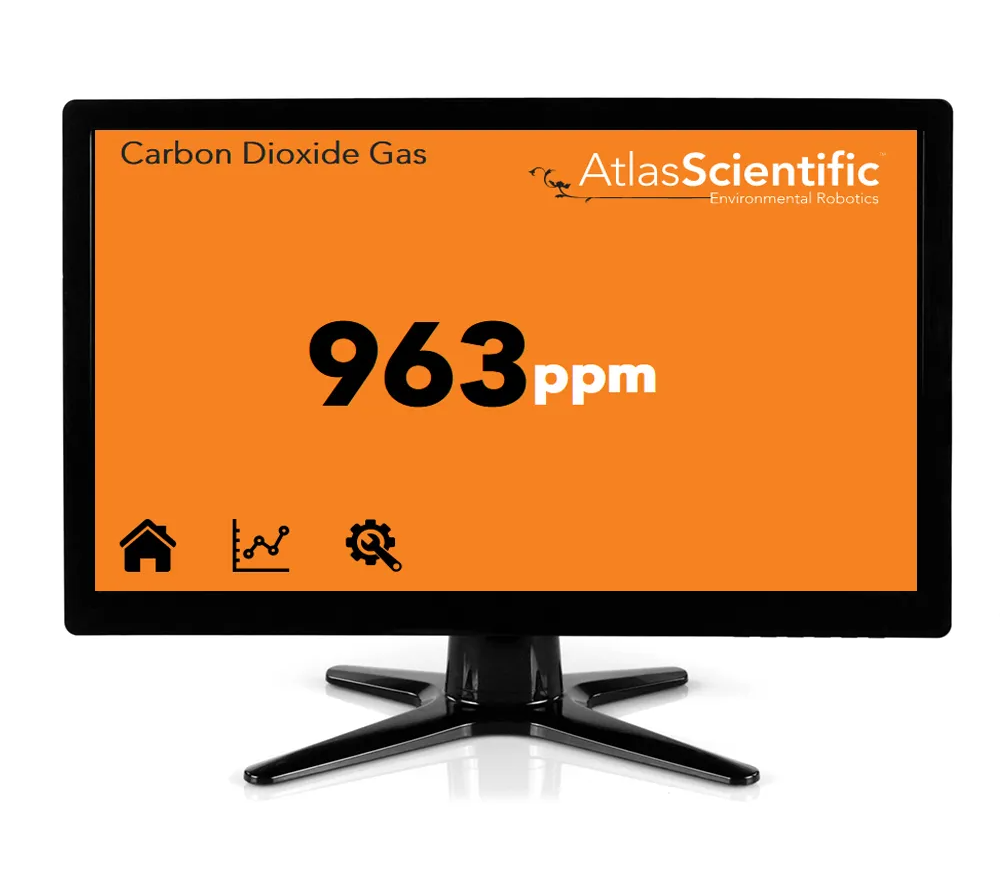

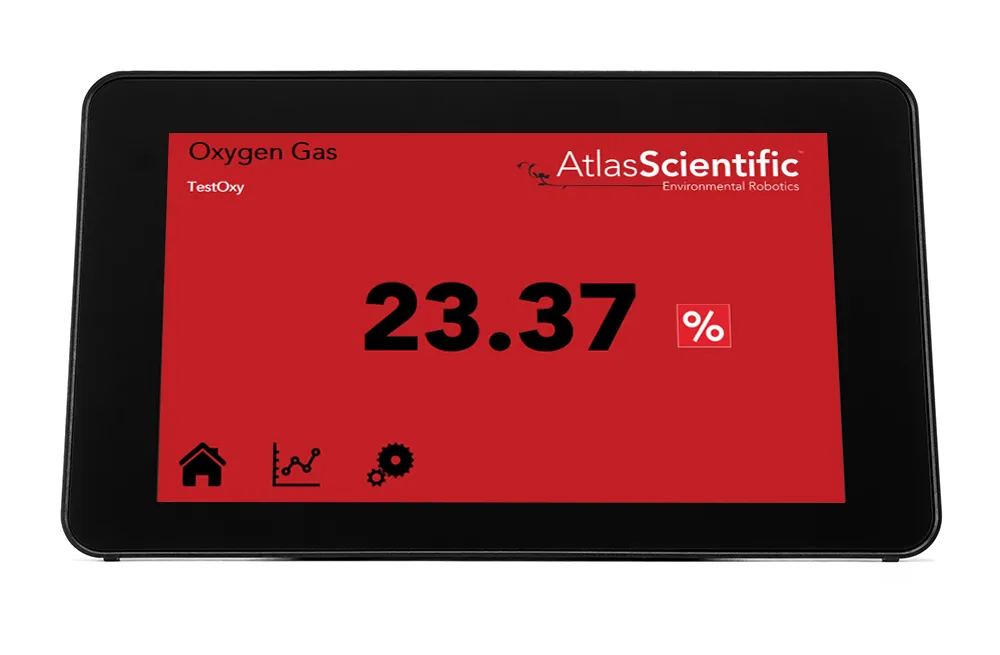

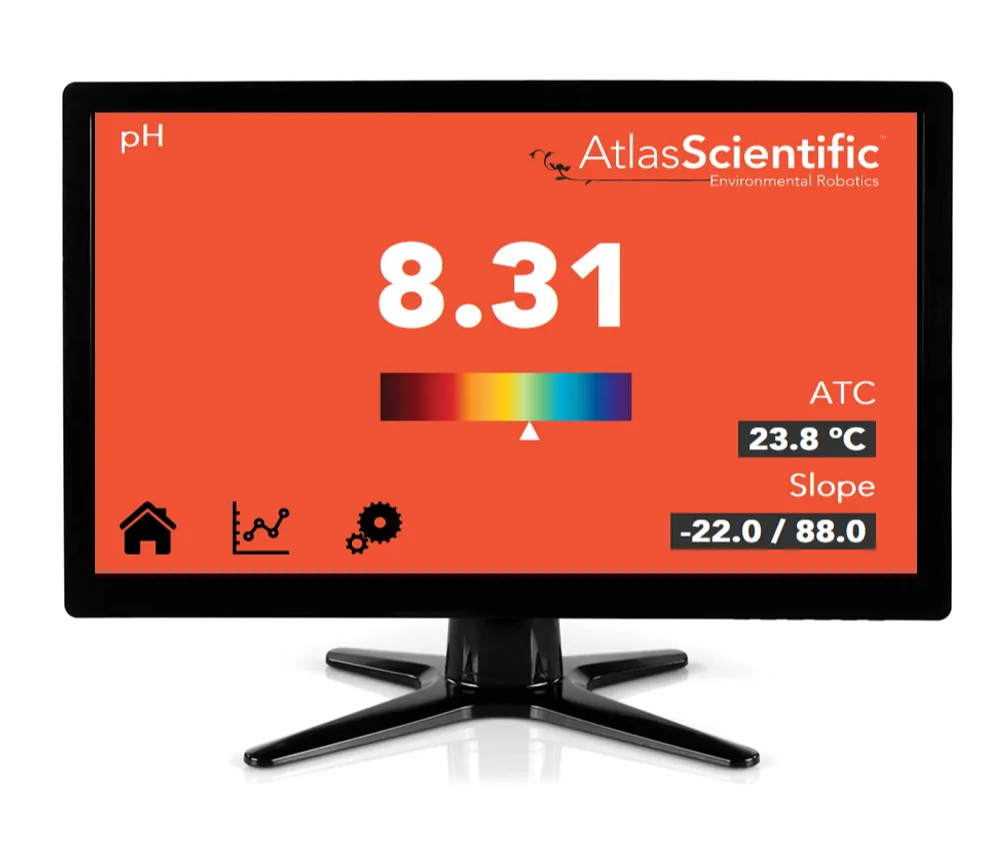

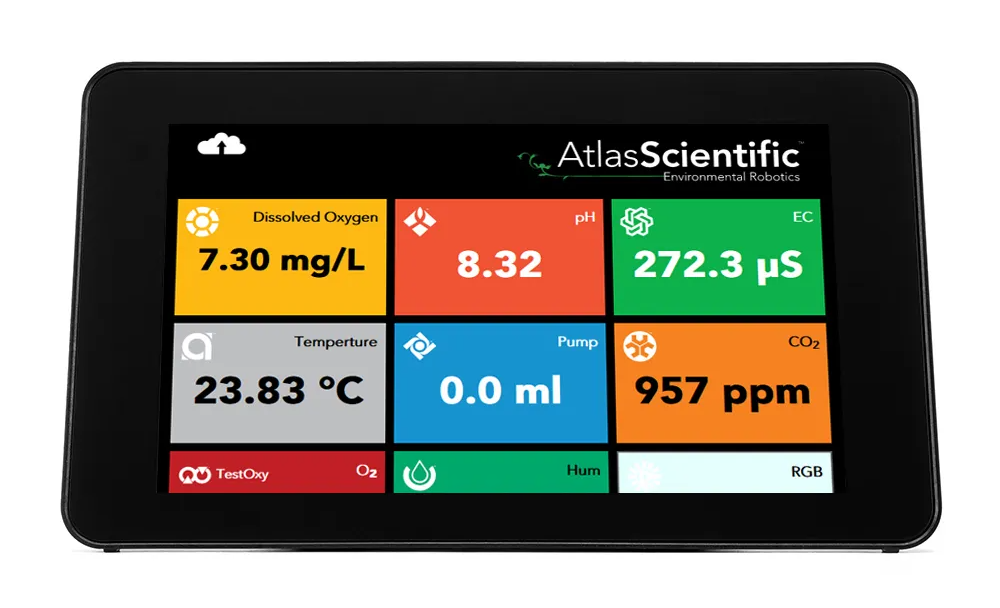

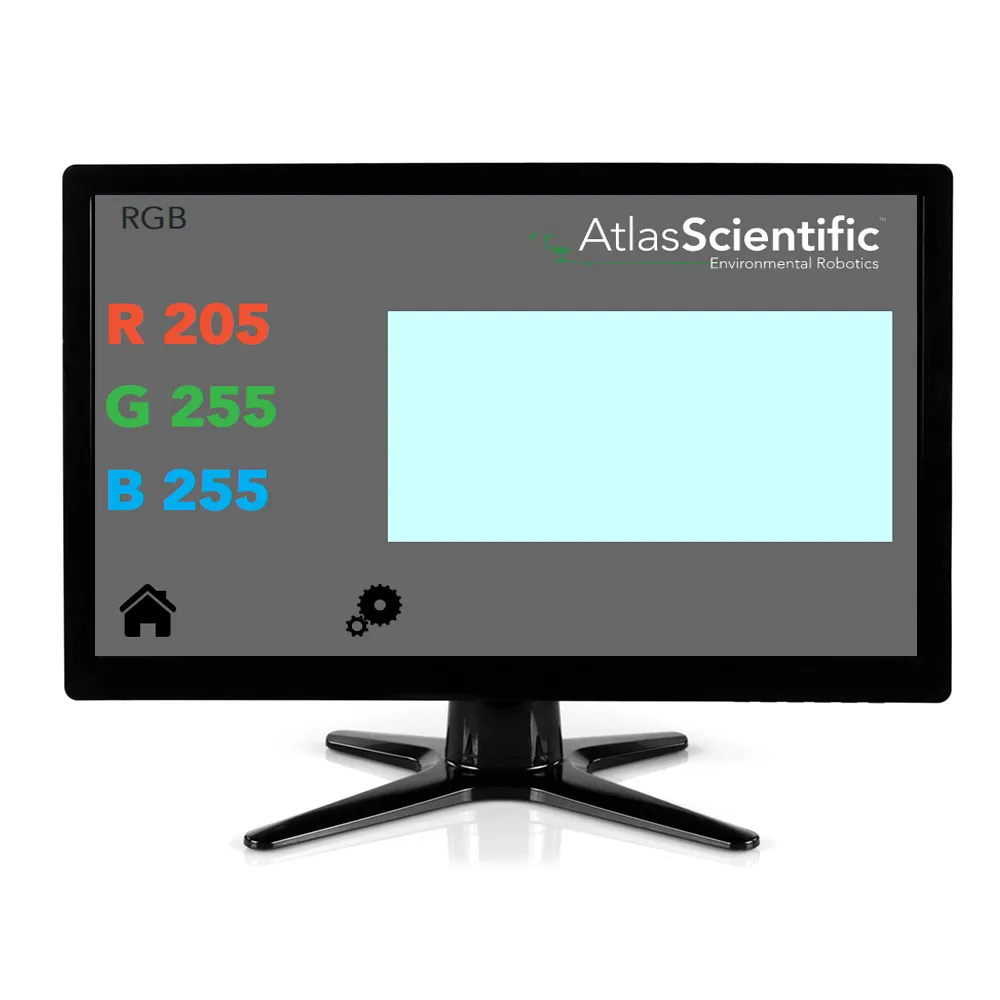

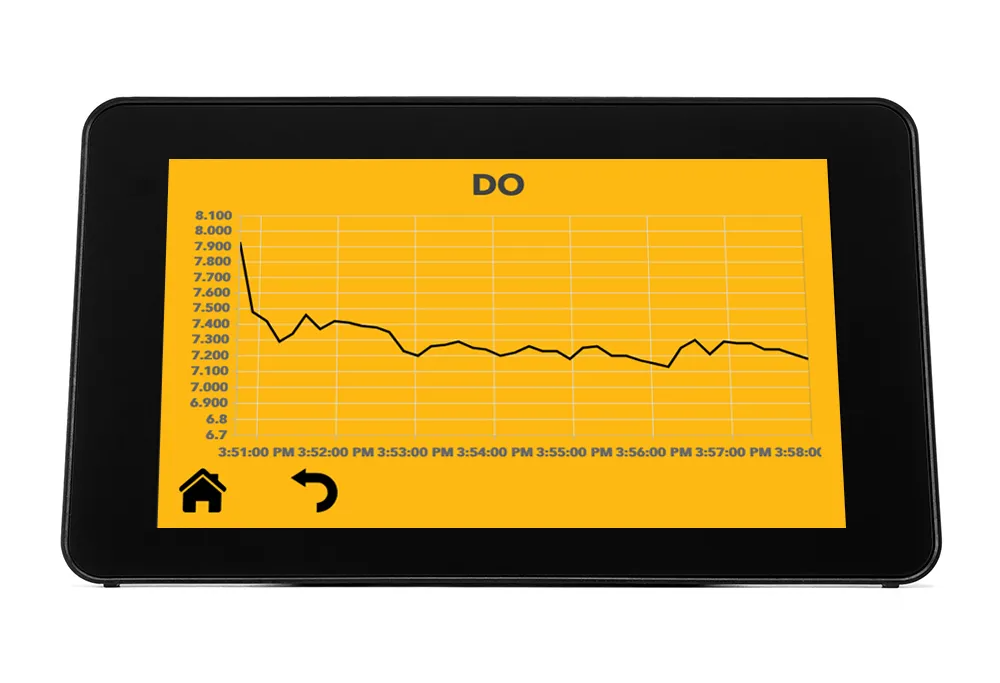

아래는 Atlas IoT 모니터링 소프트웨어 화면을 Atlas Scientific 페이지에서 캡쳐한 것이다. 참고로 올려둔다. 머지 않아 직접 같은 화면을 만날 수 있기를 고대해 본다.





AtlasScientific 참고 링크

Atlas IoT 모니터링 소프트웨어
