1.51인치 투명 OLED 디스플레이 1





1.51인치 투명 청색 OLED 디스플레이(128×64, SPI/I2C)



1.51인치의 문자색이 청색의 투명 OLED 디스플레이입니다. 마이크로 컨트롤러는 SPI / I2C로 통신할 수 있으며 보드의 저항 연결을 변경하여 전환할 수 있습니다. 기판에는 케이블을 연결하기 위한 비 투과 영역 (흰색)이 있지만 표시할 수 있습니다.

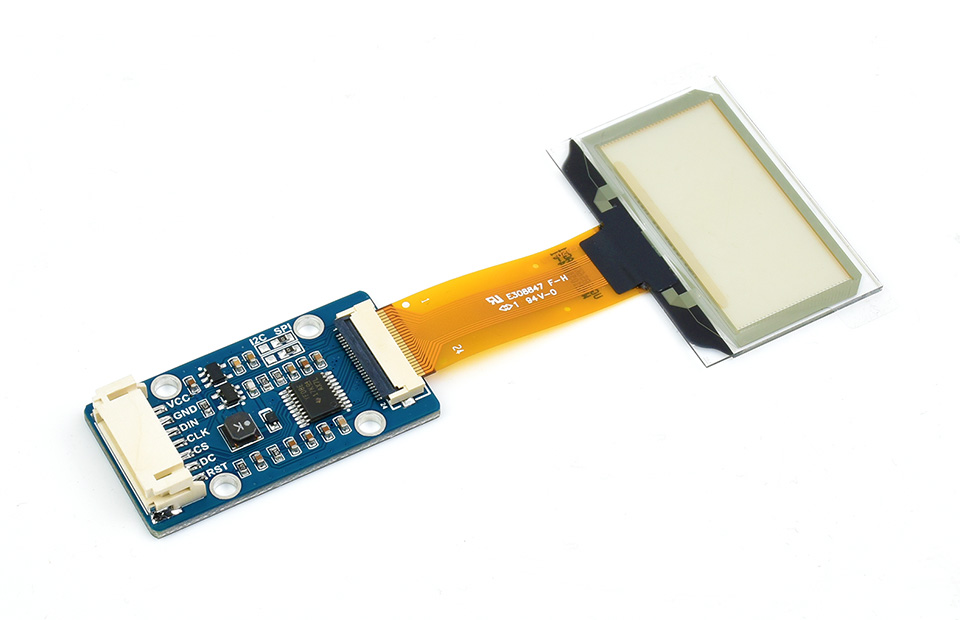

1.51inch Transparent OLED - Embedded Independent Driver Chip, Using SPI/I2C Interfaces

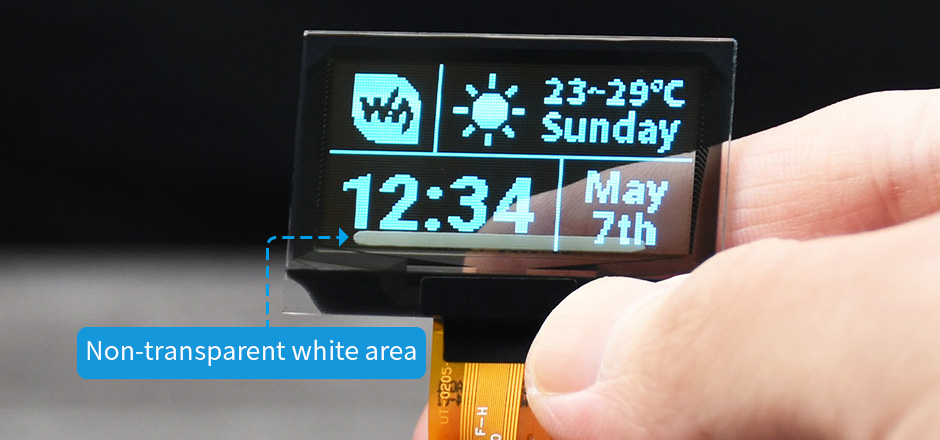

* there is a non-transparent white area on the side of the cable, but it can be displayed

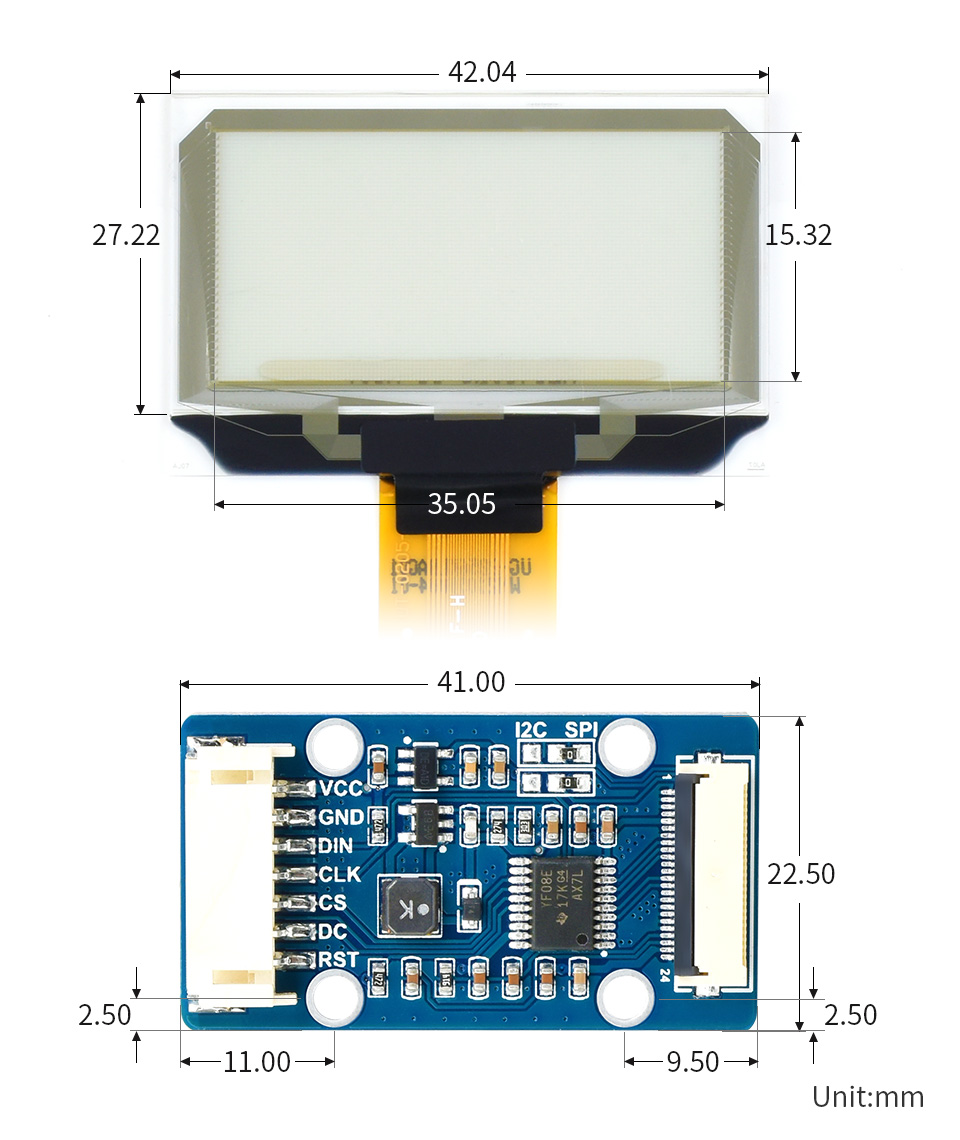

Outline Dimension

1.51inch Transparent OLED - Embedded Independent Driver Chip, Using SPI/I2C Interfaces

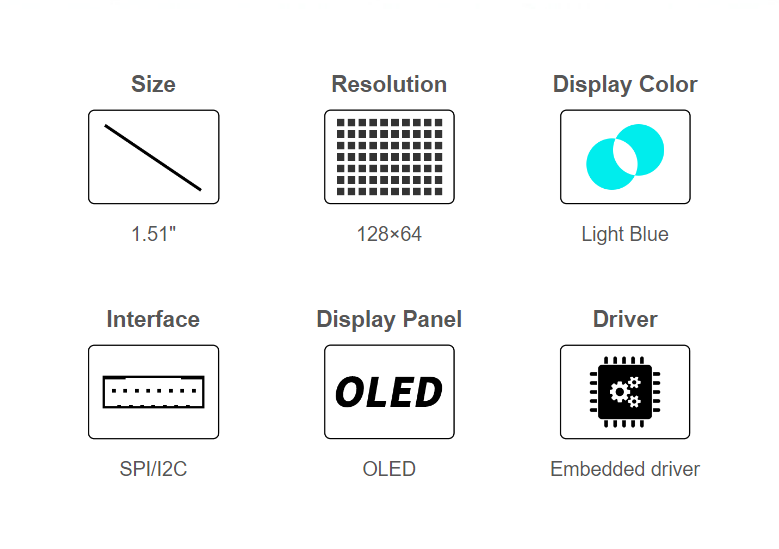

Features At A Glance



사양

• 작동 전압: 5V/3.3V
• 통신 방식: SPI/I 2 C
• 컨트롤러: SSD1309
• 해상도: 126x63
• 픽셀 크기: 0.274 × 0.274 mm
• 디스플레이 크기: 35.05 × 15.32 mm
• 보드 크기: 41 × 22.5 mm
• 표시 색: 라이트 블루

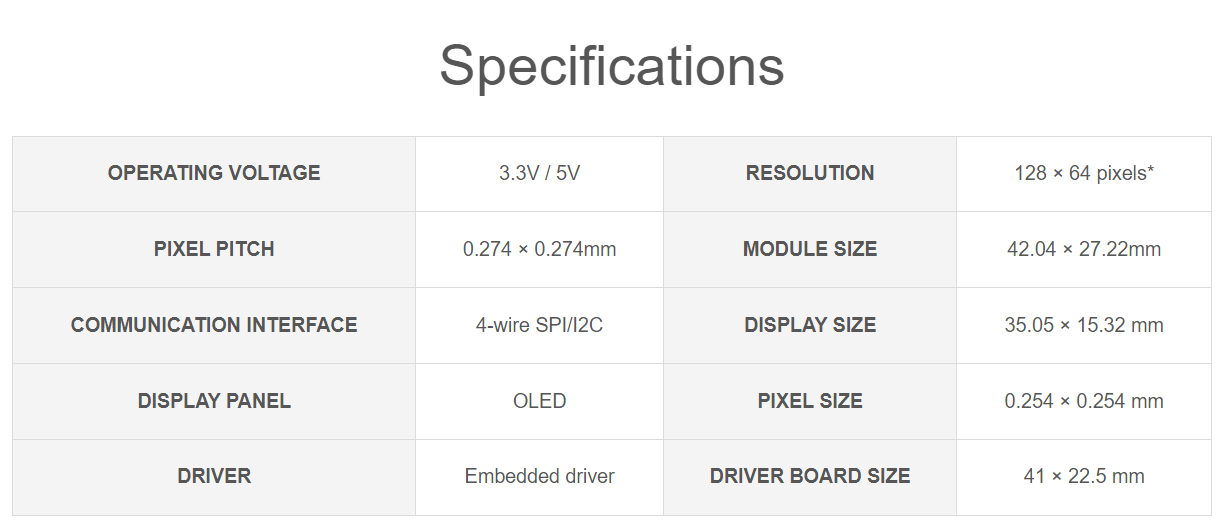

위 사양을 표로 만들면

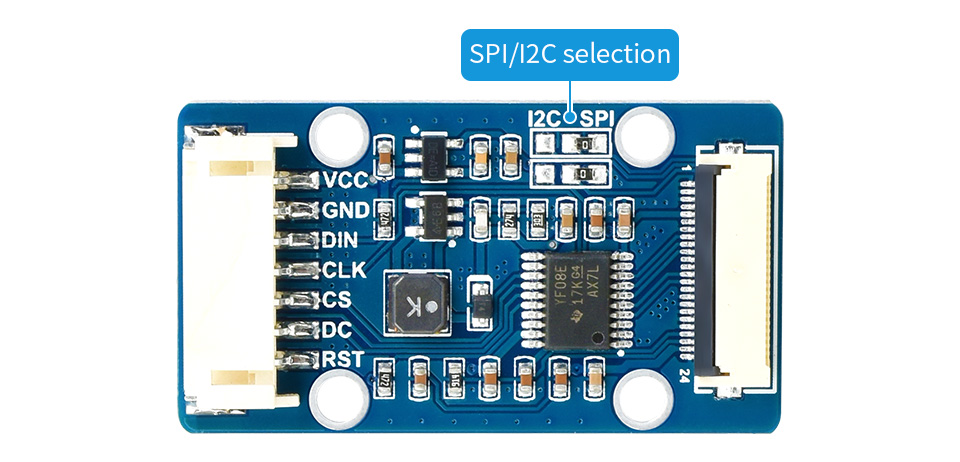

SPI 인터페이스와 I2C 인터페이스 선택





SPI And I2C Control Interface Switching



VCC	Power (3.3V / 5V input)
GND	Ground
DIN	SPI / I2C data input
CLK	SPI / I2CI clock input
CS	Chip selection, low active
DC	Data/Command selection (high for data, low for command)
RST	Reset, low active

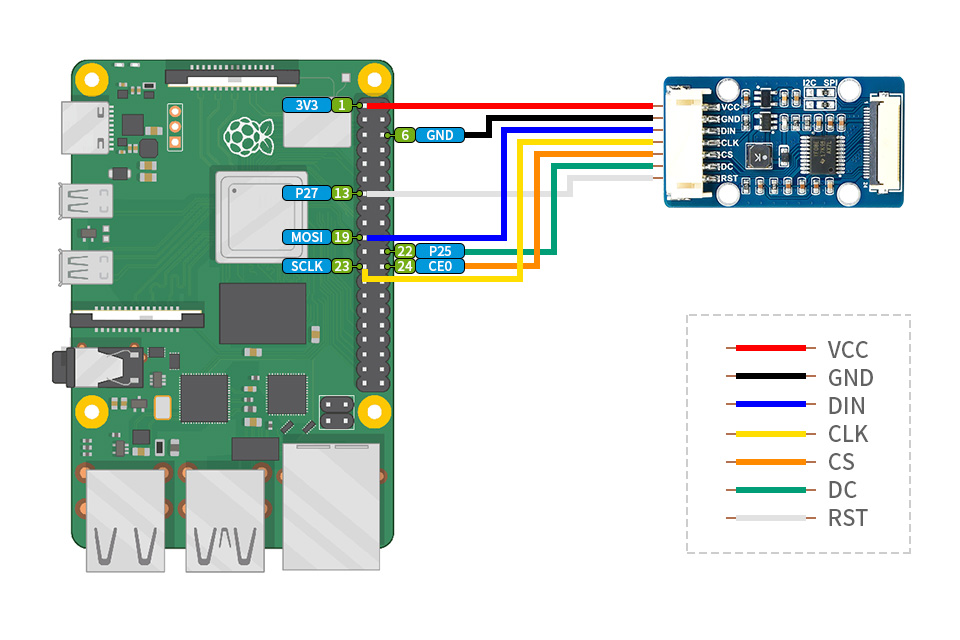

라즈베리파이 연결도



Connect to Raspberry Pi

OLED	Raspberry Pi
	BCM2835	Board
VCC	3.3V	3.3V
GND	GND	GND
DIN	MOSI / SDA	19 / 3
CLK	SCLK / SCL	23 / 5
CS	CE0	24
D/C	25	22
RST	27	13





라즈베리파이 SPI 연결도 Connecting With Raspberry Pi

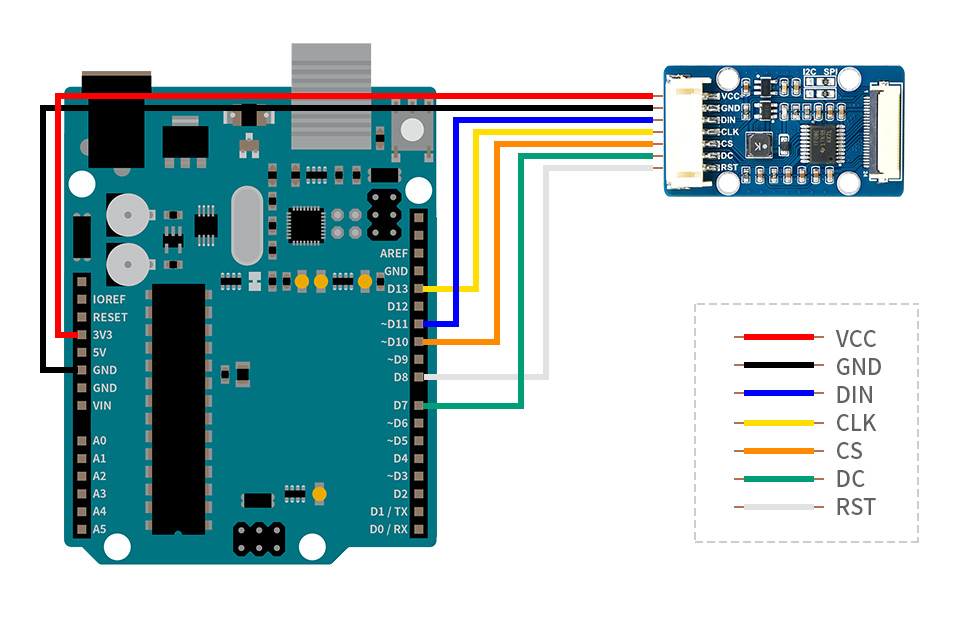

아두이노 연결도



Connecting With Arduino Board

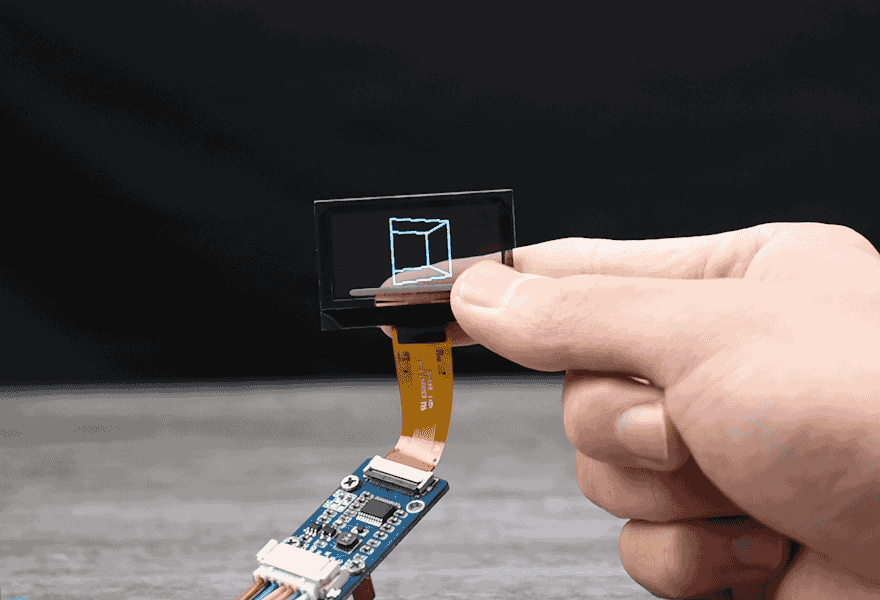

동작 예



1.51인치 투명 OLED 디스플레이
