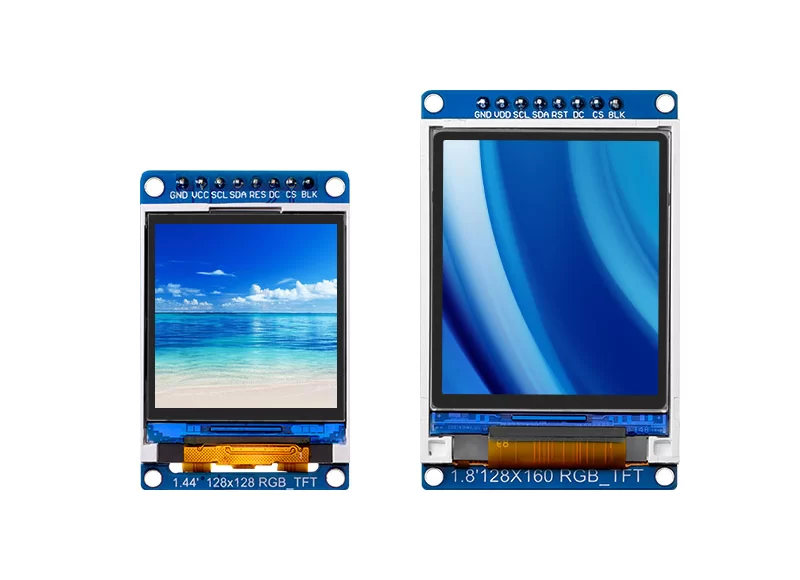

1.44 inch TFT Display IPS SPI HD 65K Full Color LCD Module ST7735S 128*128
128(RGB)x128 해상도의 1.44인치 디스플레이입니다. IPS 광시야각 LCD 디스플레이 패널로 어느 방향에서나 색상이 선명하게 보입니다. 드라이버 IC는 일반 8핀 SPI 인터페이스를 채택한 ST7735S입니다.
*IPS란? IPS(in plane switching)는 다음에서 사용되는 전자 화면 디스플레이 기술입니다. LCD (액정 디스플레이)에 사용되는 전자 화면 디스플레이 기술입니다. IPS는 LCD의 액정 동작을 변경하여 더 선명하고 정확한 영상을 생성합니다. 이 기술을 통해 IPS 디스플레이는 TN 또는 VA와 같은 다른 화면 유형보다 더 높은 품질의 시청 환경을 제공할 수 있습니다. IPS 기술은 텔레비전, 컴퓨터 모니터, 심지어 웨어러블 장치에 이르기까지 모든 제품에 사용됩니다.
TFT-LCD 액정 디스플레이는 박막 트랜지스터 액정 디스플레이이며 트루 컬러이기도 합니다. TFT 액정은 각 픽셀에 대한 반도체 스위치를 제공하고 포인트 펄스가 각 픽셀을 직접 제어 할 수 있으므로 각 노드는 상대적으로 독립적이며 연속적으로 제어 할 수있어 디스플레이 화면의 응답 속도를 향상시킬뿐만 아니라 정확하게 제어 할 수도 있습니다. 디스플레이 색상 수준, TFT LCD 색상을 더 사실적이고, 좋은 밝기, 높은 대비, 강한 레이어링 감각 및 밝은 색상으로 만듭니다.
핀 기능 설명
- GND: Ground
- VCC: Power 3.3v
- SCL: Serial Clock Pin
- SDA: Serial Data input
- RES: LCM Reset Pin (This pin is reset signal input. When the pin is low, initialization of the chip is executed. Keep this pin pull high during normal operation.)
- DC: Data/Command Control
- CS: Chip Select
- BLK: Backlight Control Pin
상세 사양
- 1.44 inch TFT LCD Display
- Operating Voltage: 3.3V-5.0V
- Resolution: 128 (RGB) x128
- Interface: 8 Pin SPI serial
- Drive IC: ST7735S
- Operating Temperature: -20℃~+85℃

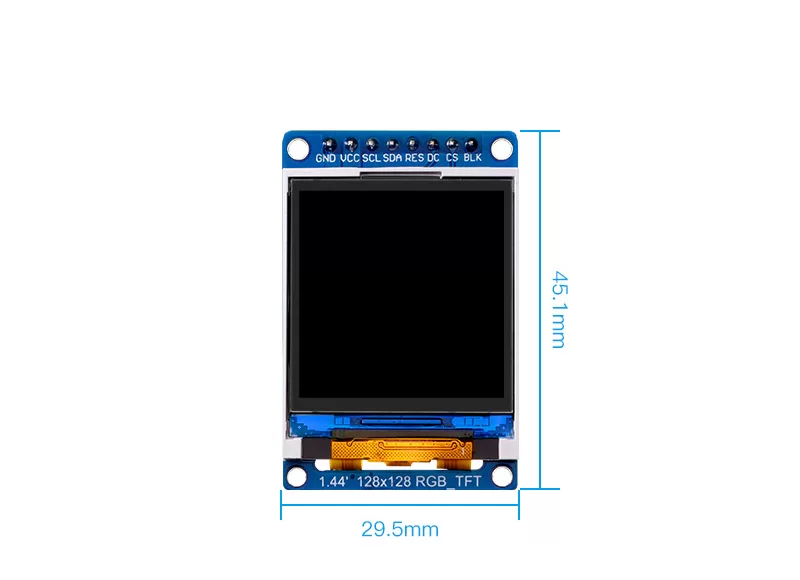

- Dimension: 39.8mm x 29.5mm
