Raspberrypi MCP3208 ADC 전류 센서 연결도

반응형





Raspberrypi MCP3208 ADC 사용법



라즈베리파이에 없는 것 두 가지는 아날로그를 디지털 신호로 변환하는 ADC(Ananog to Digital Converter)와 시계 기능을 하는 리얼타임클럭(RTC Real Time Clock)입니다. 10bit ADC 부품인 MCP3008을 사용해 외부 센서에서 아날로그 신호를 읽는 것은 잘 알려져 있고 널리 퍼져 있습니다.



이번 포스트는 10bit ADC로 아날로그 신호를 정확도 높게 읽어오는 것이 불가능할 경우 12bit ADC인 MCP3208을 사용하고자 하는 엔지니어를 위해 작성했습니다.



전류 전압 컨버터 4~20mA 전류 측정



전류 전압 컨버터 4~20mA 전류 측정

전류 - 전압 컨버터 (Gravity: Analog Current to Voltage Converter(for 4~20mA Application)) 이 전류-전압 모듈은 0-25mA 전류 신호를 0-3V 전압 신호로 선형적으로 변환합니다. 산업용 센서 또는 디바이스의 전류 신

fishpoint.tistory.com





제작할 보드는 4~20mA 전류 - 전압 컨버터 (Gravity: Analog Current to Voltage Converter(for 4~20mA Application))에서 나오는 전압 신호를 ADC3208 출력을 SPI 인터페이스로 라즈베리파이에서 읽어오는 보드입니다.



준비물 보시면

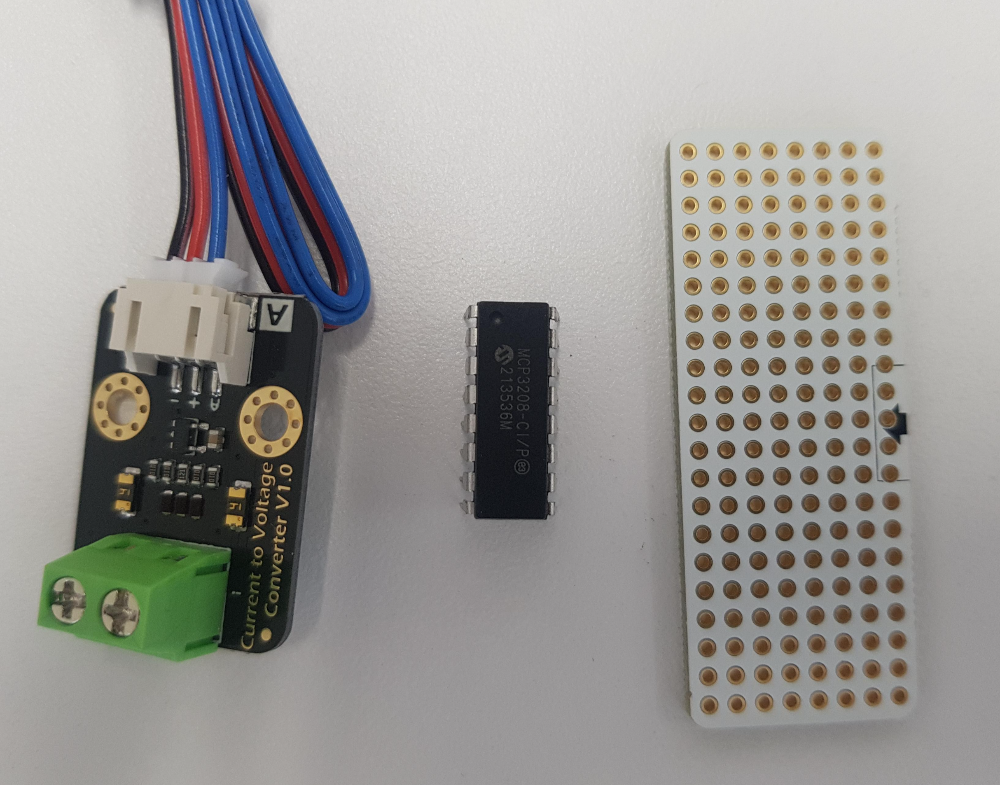

전류 전압 출력 보드, MCP3208, 납땜 비아홀 보드

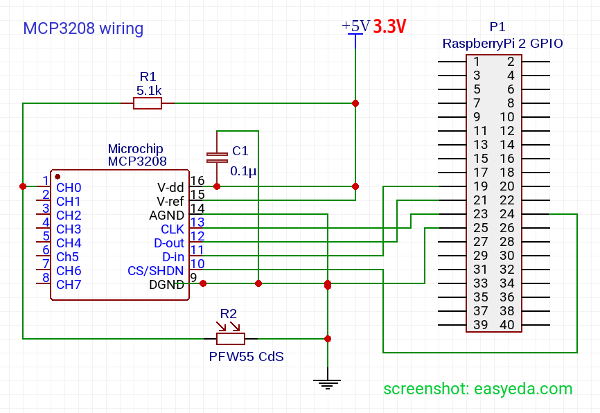

연결 회로도 참고





참고 회로도 이미지 http://www.smartypies.com/projects/raspberrypi-with-mcp3208/



전류 전압 출력 센서 Gravity: Analog Current to Voltage Converter(for 4~20mA Application는 링크를 참고합니다.

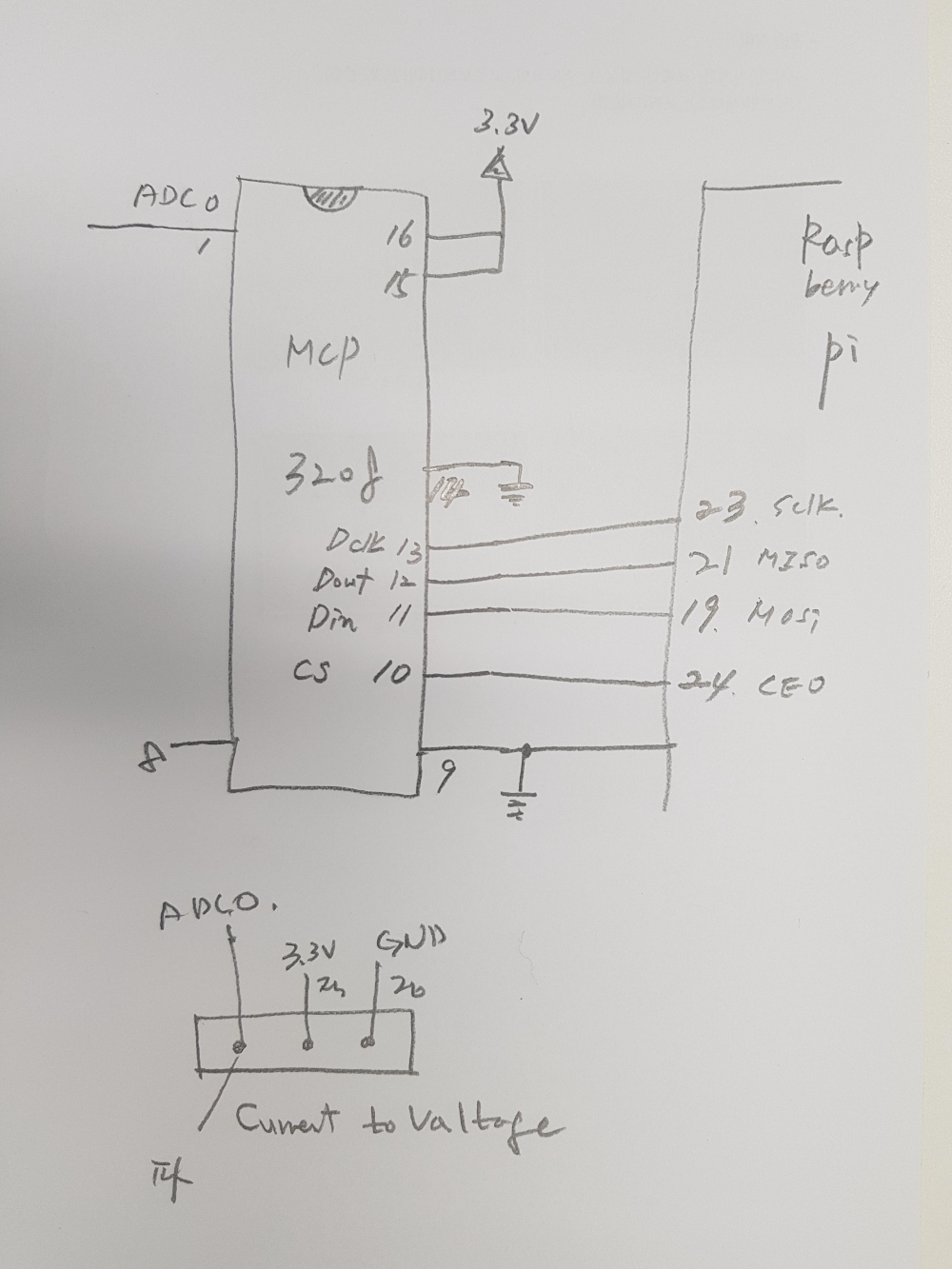

회로를 연필로 그리면 아래와 같습니다.





라즈베리파이 연결도



참고



가치창조기술 4~20mA 전류 - 전압 컨버터 (Gravity: Analog Current to Voltage Converter(for 4~20mA Application))

DFrobot SEN0262 제품 상세 사용법
