라즈베리파이4 스마트홈 전동볼밸브 실습 10





아래의 온수 밸브는 전기적으로 내부 모터에 전류를 흘려 개폐 동작을 한다. 일반 가정에서는 밸브를 통과하게 하여 온수 밸브 내부의 솔레노이드 밸브를 작동 시켜 열고 닫는다. 반응하고 동작하는 시간은 느린 편이지만 큰 힘으로 밸브등을 제어하는 시스템으로 사용 가능하다.





라즈베리파이 스마트 홈 실습 과정 전체 포스팅 리스트



라즈베리파이4 스마트홈 제품 특징 1

라즈베리파이4 스마트홈 불꽃 센서 코드 2

라즈베리파이4 스마트홈 가스센서 코드 3

라즈베리파이4 스마트홈 소리센서 코드 4

라즈베리파이4 스마트홈 조도센서 코드 5

라즈베리파이4 스마트홈 온도 습도센서 코드 6

라즈베리파이4 스마트홈 인체감지 모션센서 코드 7

라즈베리파이4 스마트홈 액츄에이터 디지털 도어록 실습 8

라즈베리파이4 스마트홈 가스타이머 실습 9

라즈베리파이4 스마트홈 전동볼밸브 실습 10

라즈베리파이4 스마트홈 RFID 실습 11

라즈베리파이4 스마트홈 RGB LED 실습 12

라즈베리파이4 스마트홈 카메라 실습 13

라즈베리파이4 스마트홈 조명 LED bar 실습 14

라즈베리파이4 스마트홈 서버 프로그램 실습 15

라즈베리파이4 스마트홈 안드로이드 앱 설명 16

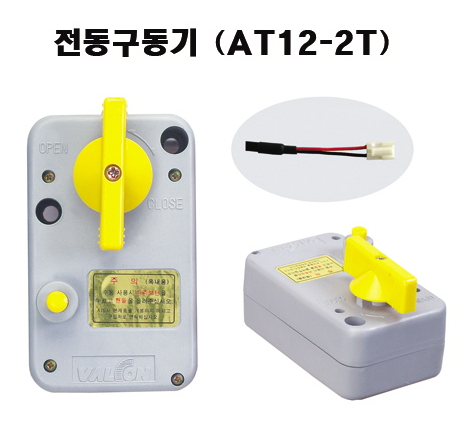

온수밸브 valcon AT12-2T 이미지



아래는 온수 밸브의 상세 사양을 나타낸다.



모델명	AT12-2T
제조사	Valcon - http://www.valcon.net/
공급전원	DC 12V / 850mA
소비전력	약 0.6W(구동시)
회전방향	반시계 방향으로 열림 시계 방향으로 닫힘
동작시간	약 4초
무게	약 250g
주위습도	35 ~ 85% RH
주위온도	-15℃ ∼ 50℃
적용 볼밸브	15A ~ 25A 전모델(황동, 스텐)

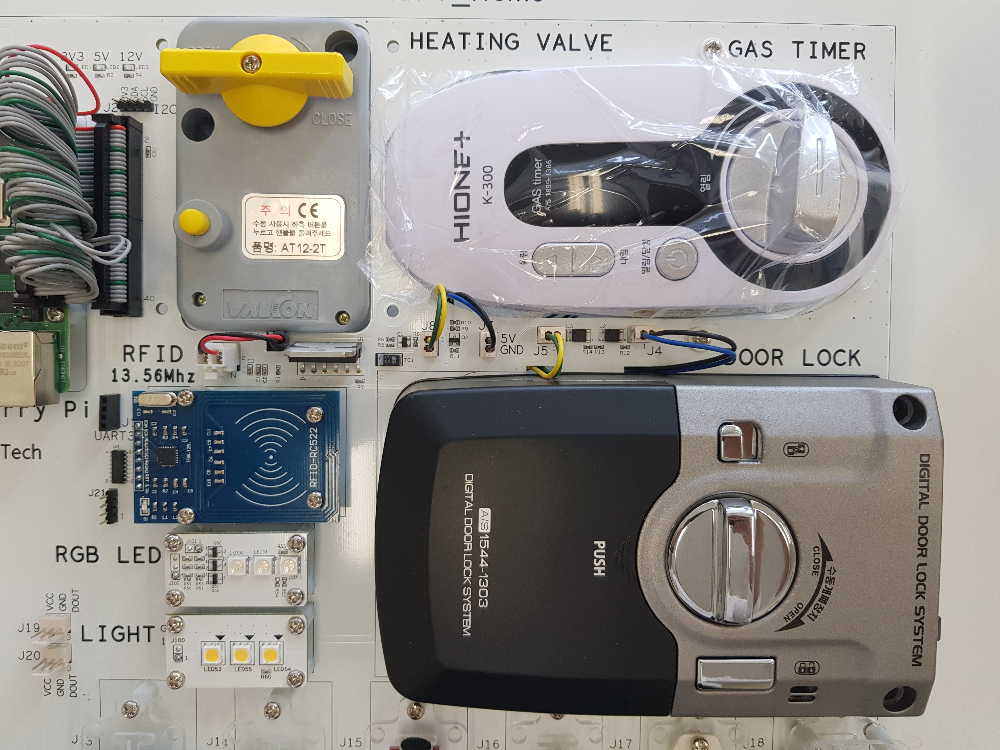

아래는 스마트 홈 실습시스템의 온수 밸브 이미지를 나타낸다.





전동볼 구동기





온수밸브를 동작시키기 위해서는 정방향, 역방향의 신호를 공급해야 한다. 즉, 정신호 : 적색(+), 흑색(-) ⇒ 닫힘 동작을 하고 역신호 : 적색(-), 흑색(+) ⇒ 열림 동작을 수행한다. 온수밸브의 결선도를 아래에 나타내었다.







온수밸브를 일정시간 동안 열고 닫는 동작을 반복하는 소스코드를 살펴보자. 편집은 nano 편집기를 사용하여 소스코드를 입력한다. $nano home-heatingvalve.c





#include <stdio.h>
#include <string.h>
#include <errno.h>

#include <wiringPi.h>

#define GASIN1 0	// BCM_GPIO 17 - OUT
#define GASIN2 2	// BCM_GPIO 27 - OUT
#define GASENABLE 3	// BCM_GPIO 22 - in

void Bpluspinmodeset(void);

int main (void)
{
	if(wiringPicheck()) printf("Fail");

	Bpluspinmodeset();

	int i;
	while(1)
	{

		digitalWrite(GASENABLE, 1);
		digitalWrite(GASIN1, 1);
		digitalWrite(GASIN2, 0);
		printf("CLOSE\n");
		delay(5000);


		digitalWrite(GASENABLE, 1);
		digitalWrite(GASIN1, 0);
		digitalWrite(GASIN2, 1);
		printf("OPEN\n");
		delay(5000);
	}



  return 0 ;
}

int wiringPicheck(void)
{
	if (wiringPiSetup () == -1)
	{
		fprintf(stdout, "Unable to start wiringPi: %s\n", strerror(errno));
		return 1 ;
	}
}

void Bpluspinmodeset(void)
{
	pinMode (GASIN1, OUTPUT);
	pinMode (GASIN2, OUTPUT);
	pinMode (GASENABLE, OUTPUT);

}
