라즈베리파이 5 전용 액티브 쿨러 연결 주의사항





라즈베리파이 5 보드에 팬 3핀 커넥터 핀에 뚜껑 있어요. 아주 작은 뚜껑 비슷한 거 제거하세요. 아마 자연스럽게 빠져서 없을수도 있어요.



팬을 보드에 연결하기 전에 일단 팬 3핀 커넥터부터 연결하세요. 공간이 나오지 않으니 나중에 끼울려면 좀 힘들어요. 팬을 체결하고 전원을 넣으면 5초 정도 있다가 팬이 회전합니다.

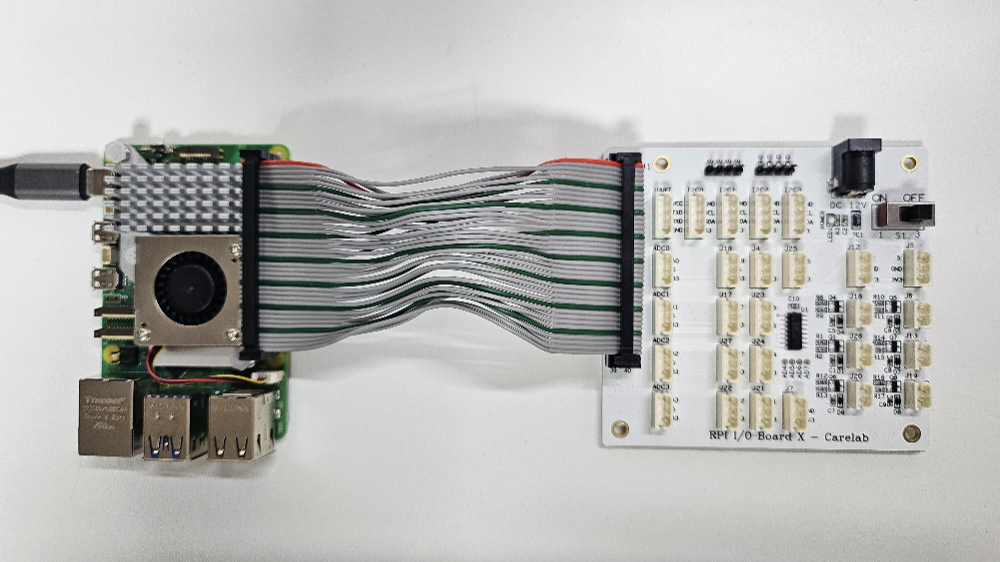

아래는 팬을 연결하고 라즈베리파이 5 I/O 보드 X를 연결한 사진입니다. 팬도 잘 동작하고요. 이제 개발 시작! ^^

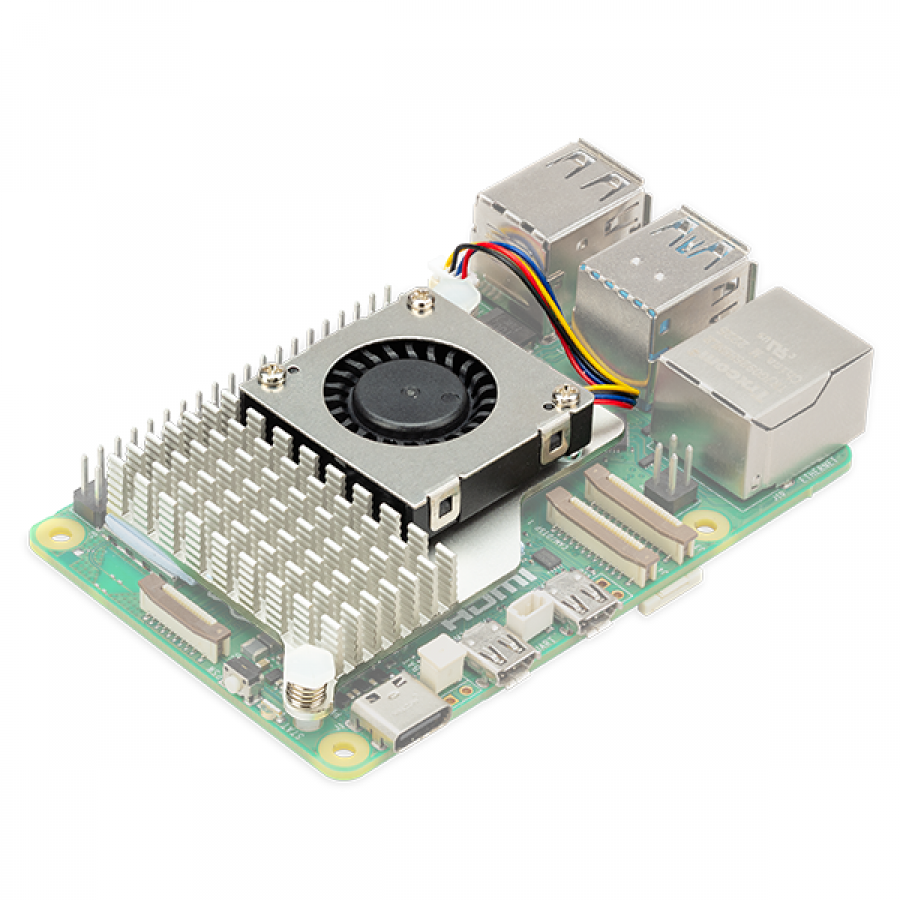

라즈베리파이 5 전용 액티브 쿨러 장착 이미지









라즈베리파이 5용 라즈베리파이 액티브 쿨러는 라즈베리파이 5 전용 클립온 냉각 솔루션입니다. 알루미늄 방열판과 온도 제어 블로어 팬을 결합하여 과부하 상태에서도 라즈베리 파이 5를 쾌적한 작동 온도로 유지합니다.



특징



• 일체형 아노다이징 알루미늄 히트싱크
• 3개의 나사로 부착된 방열판 장착, 온도 제어 블로워 팬
• 라즈베리 파이 5에 장착하기 위한 스프링 장착 푸시 핀
• 열전달을 위해 미리 부착된 열 패드



중요 참고 사항



라즈베리파이 5에 액티브 쿨러를 장착한 후에는 제거하지 않는 것이 좋습니다. 액티브 쿨러를 제거하면 푸시 핀과 써멀 패드의 성능이 저하되고 제품이 손상될 수 있습니다. 푸시 핀이 손상되거나 변형되었거나 단단히 고정되지 않는 경우 액티브 쿨러의 사용을 중단하세요.



사양



• 입력 전압: 라즈베리 파이 5의 4핀 팬 헤더를 통해 공급되는 5V DC
• 팬 속도 제어: 타코미터를 통한 펄스폭 변조 제어
• 최대 공기 흐름: 1.09 CFM
• 최대 팬 속도: 8000 RPM +/- 15%
• 제품 재질: 아노다이징 알루미늄
• 생산 수명: 라즈베리 파이 5용 라즈베리 파이 액티브 쿨러는 최소 2035년 1월까지 생산됩니다.



조립 지침



1. 사전 조립된 액티브 쿨러를 상자에서 꺼냅니다.

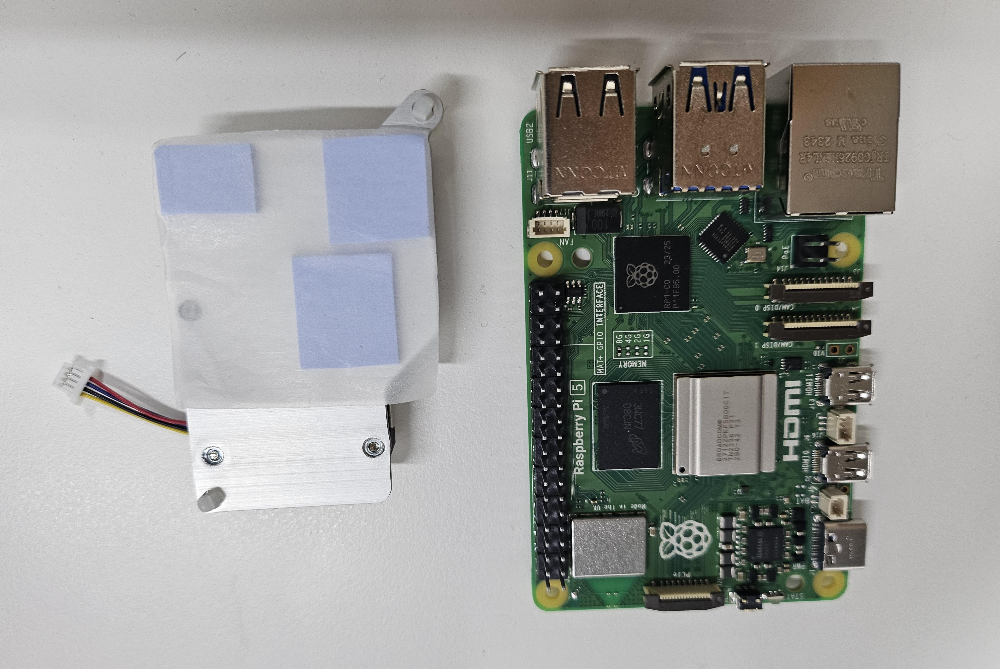

2. 제품 밑면의 감열 패드에서 뒷면 용지를 제거합니다.
3. 커넥터에 닿지 않도록 주의하여 라즈베리파이 5의 올바른 공간에 액티브 쿨러를 조심스럽게 배치합니다. 제품의 올바른 위치 및 방향은 상자 앞면에 있는 다이어그램을 참조하세요.
4. 두 개의 흰색 푸시 핀을 두 개의 전용 히트싱크 구멍에 맞춥니다.
5. 올바른 위치에 배치되면 딸깍 소리가 날 때까지 두 푸시 핀의 윗부분을 동시에 균일하게 눌러 보드에 고정되었음을 표시합니다.
6. 액티브 쿨러가 장착되면 팬 케이블을 라즈베리파이 5의 'FAN'이라고 표시된 커넥터에 연결합니다. 케이블을 삽입할 때 케이블의 커넥터가 올바른 방향인지 주의하세요. 케이블의 커넥터가 라즈베리파이 5의 커넥터에 완전히 밀착되었는지 확인합니다.

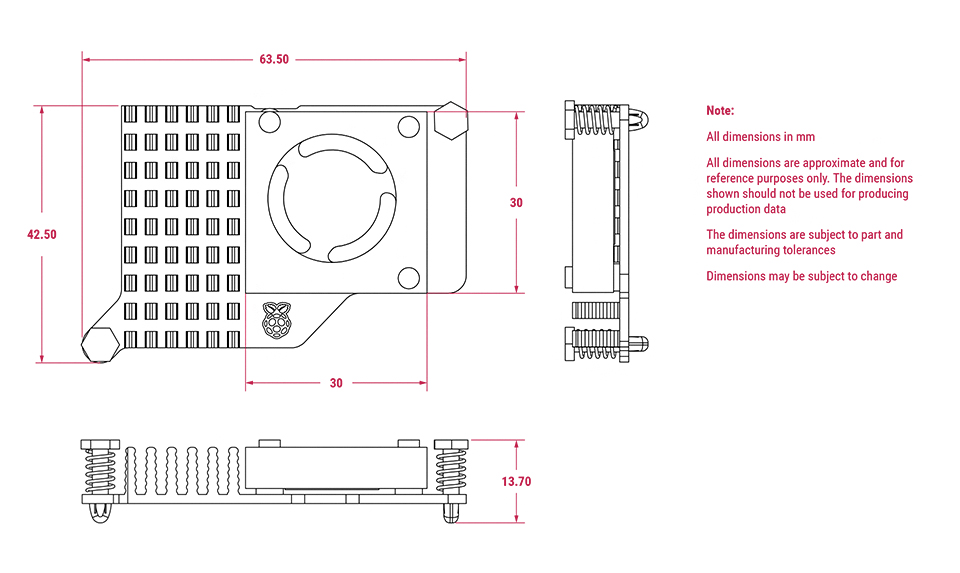

물리적 사양 - 기구 사이즈



라즈베리파이 5 전용 액티브 쿨러 기구 사이즈



주의할 사항



• 이 제품은 라즈베리파이 5와 함께 사용해야 합니다.
• 이 제품은 통풍이 잘되는 환경에서만 작동해야 하며, 케이스와 함께 사용할 경우 케이스를 덮어서는 안 됩니다.
• 원치 않는 전기 접촉 및 합선의 위험을 피하기 위해 금속 방열판이 Raspberry Pi 5의 전자 부품이나 액세서리에 닿지 않도록 하세요.
• 사용하기 전에 열 패드가 있고 손상되지 않았는지 확인하세요. 패드가 없거나 손상된 경우 액티브 쿨러를 사용하기 전에 패드를 교체해야 합니다.
• 액티브 쿨러를 사용할 때는 작동 중에 제품의 금속 부분이 뜨거워질 수 있으므로 주의하세요.
• 이 제품은 반복적인 탈착 및 교체가 가능하도록 설계되지 않았으므로 Raspberry Pi 5에 장착한 후에는 액티브 쿨러를 제거하지 마세요.



안전 지침



본 제품의 오작동이나 손상을 방지하려면 다음 사항을 준수하세요:



• 작동 중에는 물이나 습기에 노출시키거나 전도성 표면 위에 두지 마세요.
• 라즈베리파이 5용 라즈베리파이 액티브 쿨러는 일반적인 주변 온도에서 안정적으로 작동하도록 설계되었으므로 외부의 열원에 노출시키지 마세요.
• 팬과 커넥터에 기계적 또는 전기적 손상이 발생하지 않도록 취급 시 주의하세요.
• 전원이 켜져 있는 동안에는 팬을 만지거나 다루지 마세요.

라즈베리파이 5 전용 액티브 쿨러 장착 이미지



참고 문서



라즈베리파이 액티브 쿨러 제품 설명서



raspberry-pi-active-cooler-product-brief.pdf

0.78MB





라즈베리파이 액티브 쿨러 기구도면





raspberry-pi-active-cooler-mechanical-drawing.pdf

0.22MB
