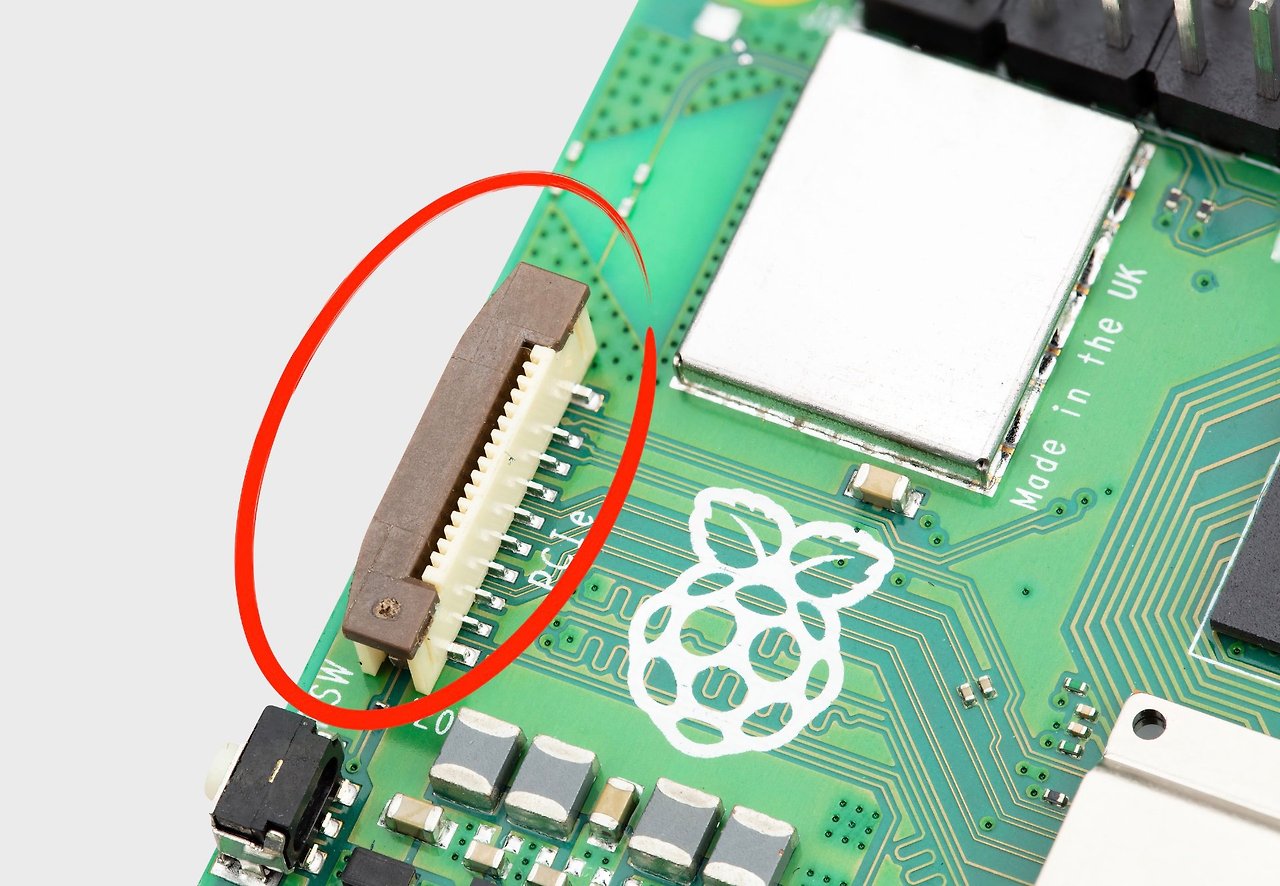

라즈베리파이 5는 보드의 오른쪽에 FPC 커넥터가 있습니다. 이 커넥터는 고속 주변 장치를 위한 PCIe Gen 2.0 ×1 인터페이스를 제공합니다.
PCIe HAT+ 장치를 연결하려면 해당 장치를 Raspberry Pi에 연결하세요. 라즈베리파이가 자동으로 장치를 감지할 것입니다. HAT+가 아닌 장치를 연결하려면 해당 장치를 Raspberry Pi에 연결한 다음 수동으로 PCIe를 활성화하세요.
타사 장치, 액세서리 및 HAT를 만드는 데 필요한 PCIe FPC 커넥터 핀아웃 및 기타 세부 정보에 대한 자세한 내용은 PCIe 표준용 Raspberry Pi 커넥터 문서를 참조하세요. 이 문서는 Raspberry Pi HAT+ 사양과 함께 읽어야 합니다.
PCIe 엔에이블
기본적으로 PCIe 커넥터는 HAT+ 장치에 연결하지 않는 한 활성화되지 않습니다. 커넥터를 활성화하려면 /boot/firmware/config.txt에 다음 줄을 추가하세요:
dtparam=pciex1
구성 변경 사항을 적용하려면 sudo reboot 명령으로 재부팅하세요.
참고
별칭 nvme를 사용할 수도 있습니다.
PCIe에서 부팅하기
기본적으로 라즈베리파이 장치는 PCIe 스토리지에서 부팅되지 않습니다. PCIe에서 부팅을 활성화하려면 부트로더 구성에서 BOOT_ORDER를 변경합니다. 다음 명령어로 EEPROM 구성을 수정합니다:
$ sudo rpi-eeprom-config --edit
BOOT_ORDER 줄을 다음 줄로 바꿉니다:
BOOT_ORDER=0xf416
HAT+가 아닌 장치에서 부팅하려면 다음 줄도 추가합니다:
PCIE_PROBE=1
변경 사항을 저장한 후 sudo 재부팅으로 라즈베리파이를 재부팅하여 EEPROM을 업데이트합니다.
