글도 써야 하고 팔아야 하고, 키트와 교재 제작까지 모든 것을 혼자 해야 한다. 결정을 내리고 시간을 줄이고, 비용을 아끼고, 업체를 찾고, 사람을 만나고 하는 일이다. 드러내지 않는 것의 장점이 드러내는 것보다 훨씬 많다. 조용히 평온한 시간을 보낸다.



아래 자료는 미세 먼지 보드를 제작하면서 정리한 자료들을 모았다. 아두이노 우노 R4 버전을 배우고, 실제 디지털 회로가 어떻게 만들어지는지 모든 부분을 학습하는 과정이다. 늘 하고 싶던 일이라서 성공하든 실패하든 상관은 없다. 이거 하려고 긴 시간을 기다렸다. 위치는 D:\dev-kicad\minima-nano-dust3

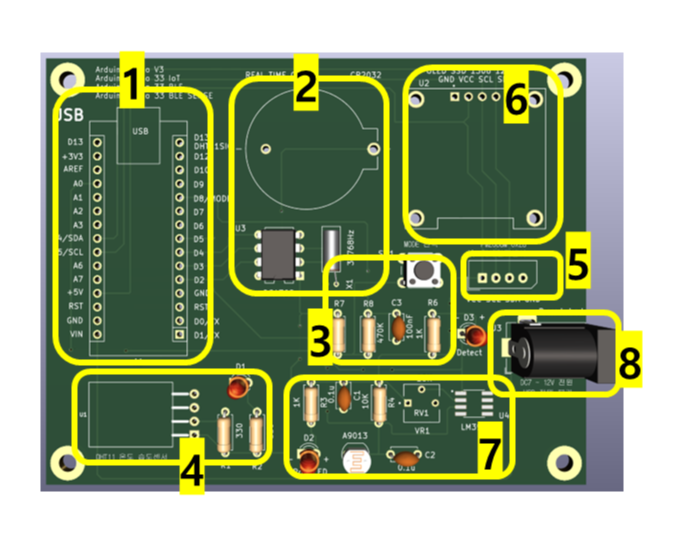

크기를 맞추기 위해 3번째 라우팅 작업을 했다.





구성 부부분을 표시하였다.

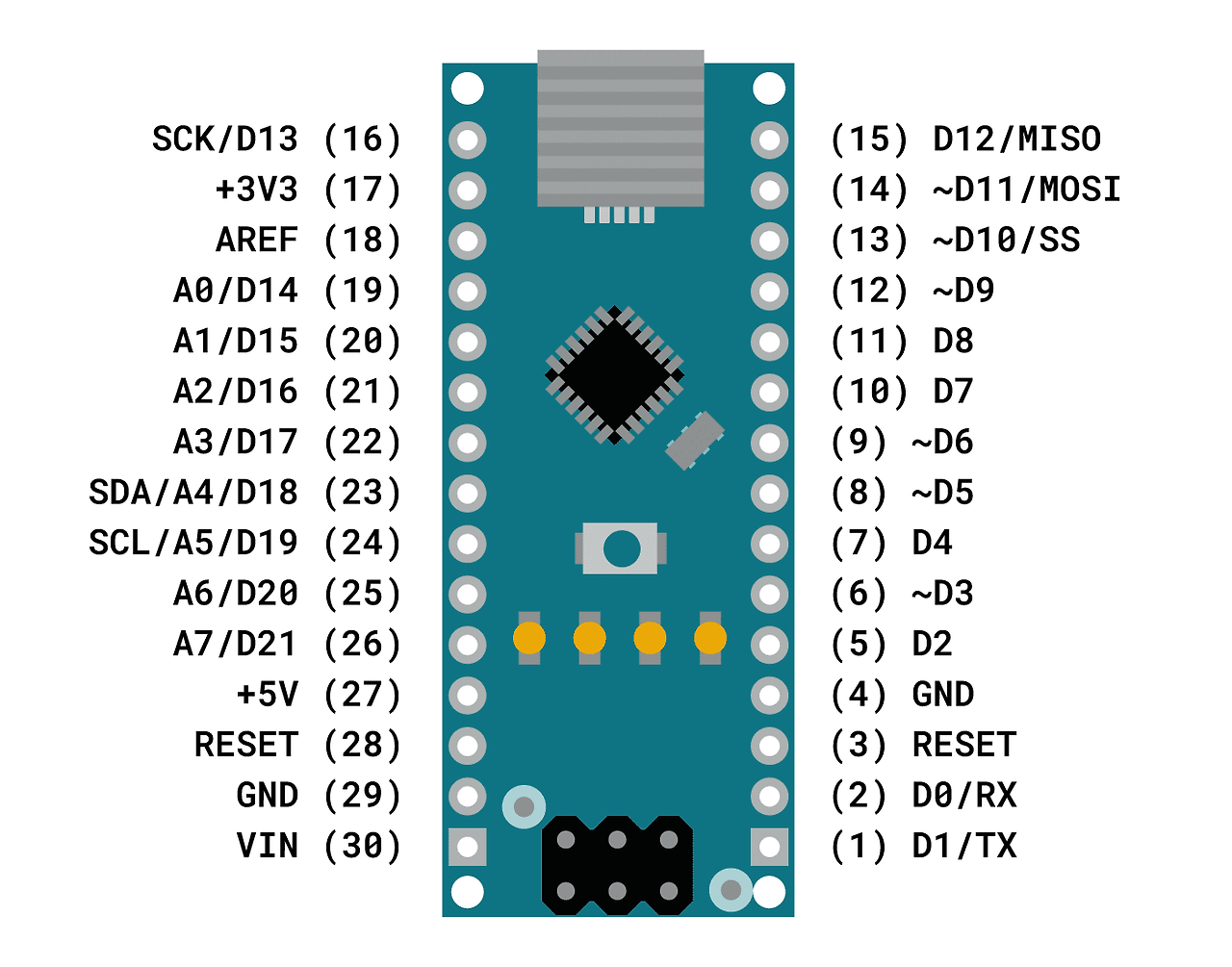

1. 아두이노 우노 V3 MCU

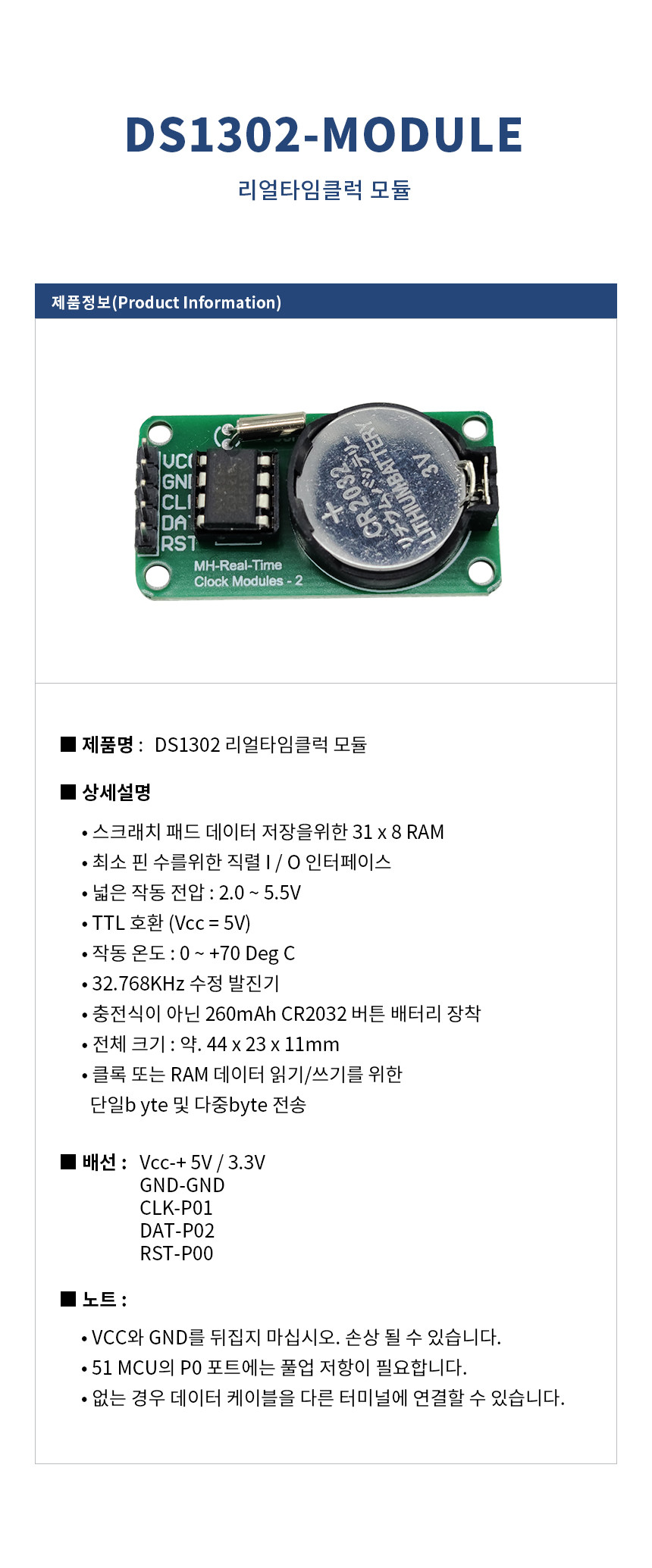

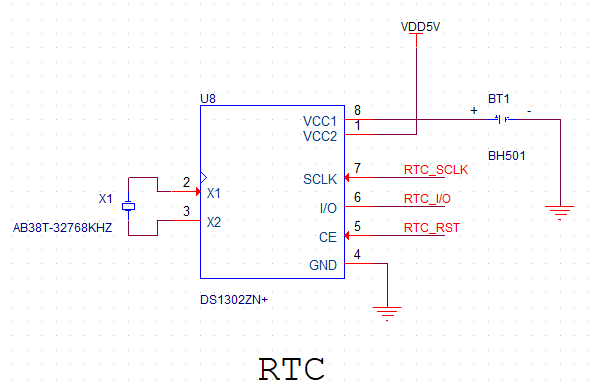

2. 리얼타임 클럭

3. 버튼 - 바운스 제거 회로 포함

4. DHT11 온도 습도 회로

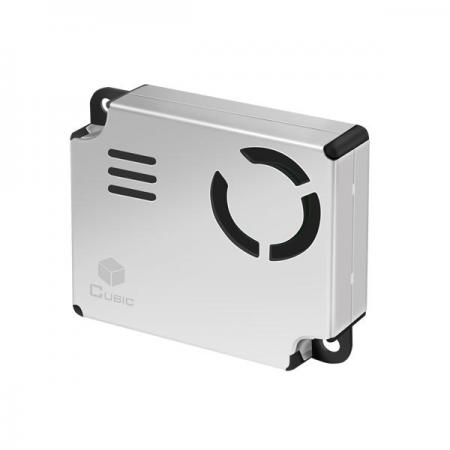

5. 미세먼지 센서 PM2008M, I2C 인터페이스, 핀 순서 중요

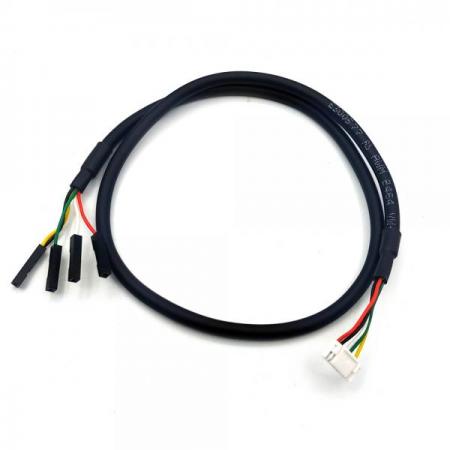

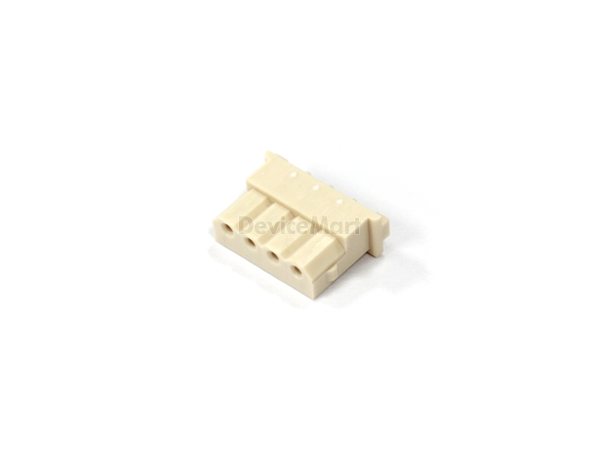

6. 미세먼지 센서 연결 커넥터 - [MOLEX] 5264-04

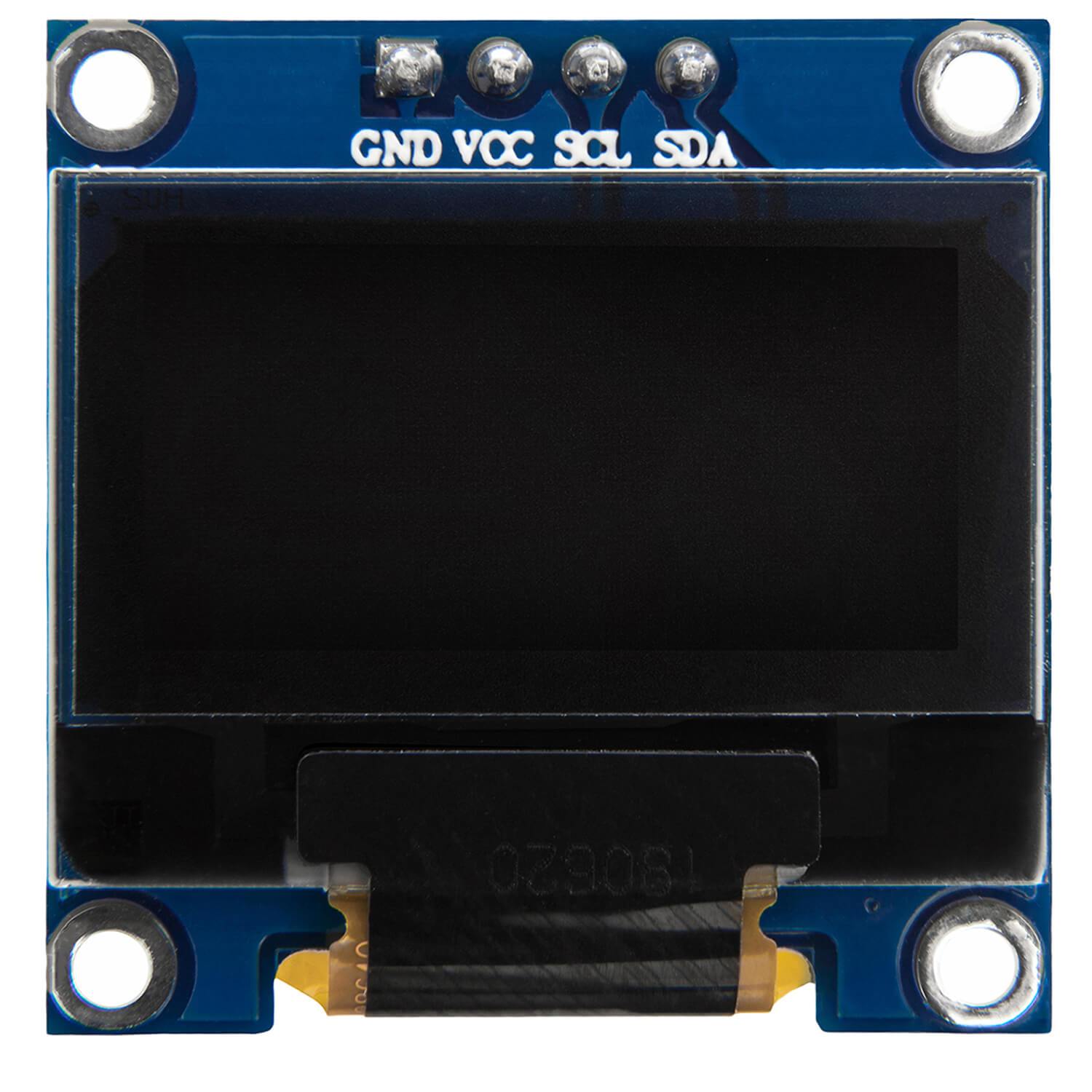

7. 0.96인치 OLED디스플레이(SSD1306)

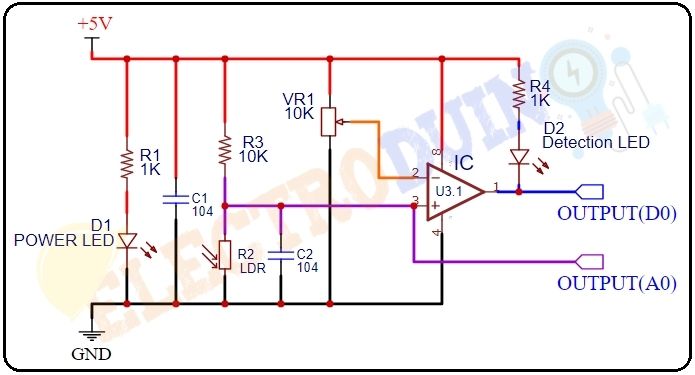

8. 조도센서

9. Male(DC Barrel Jack Plug - Male)



각 부분을 구성하는 부품과 샘플 회로를 순서대로 표시한다.

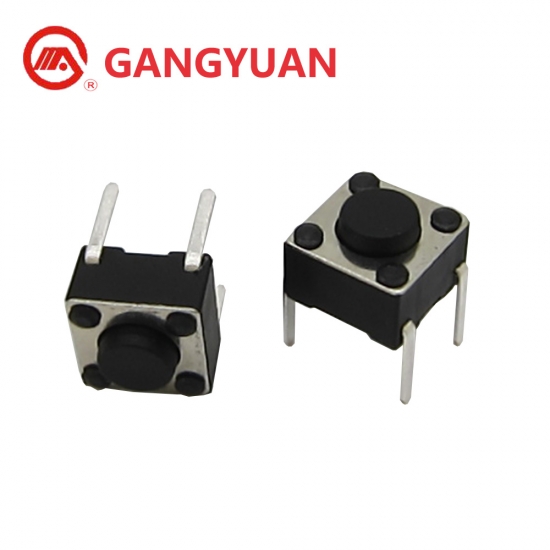

6mm

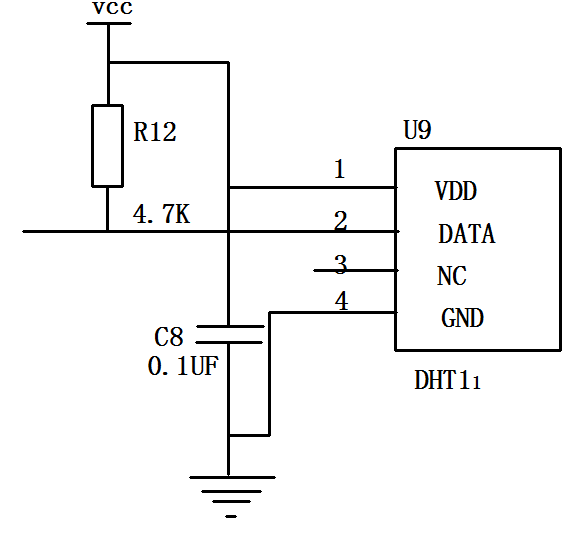

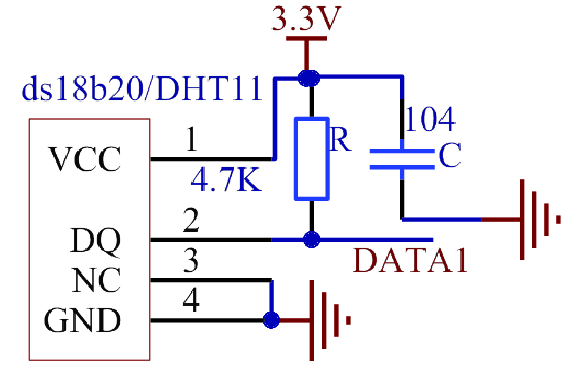

Data 부분 4.7K 저항값 주의











이것으로 설계

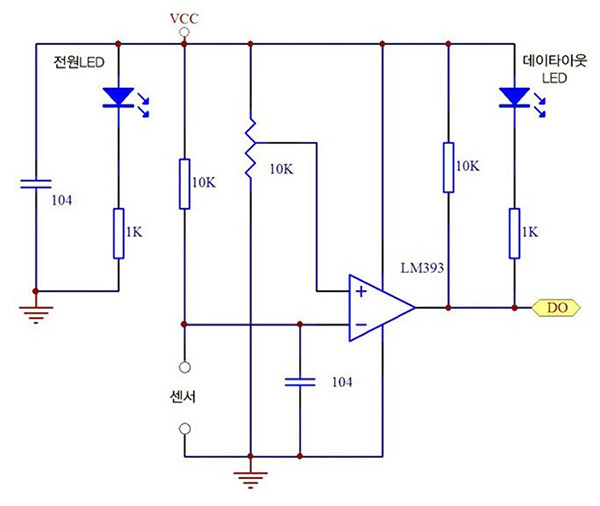

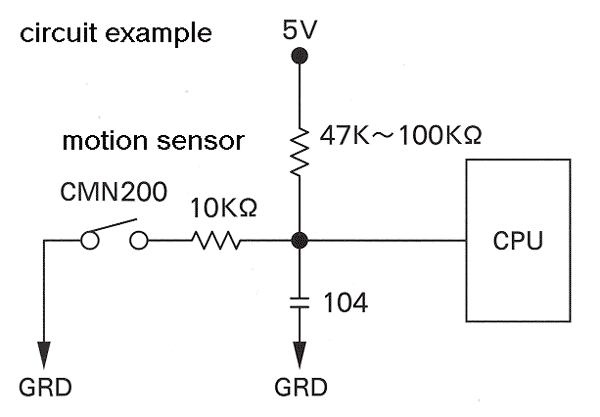

위와 다른 점은 출력부에 10K 저항 차이

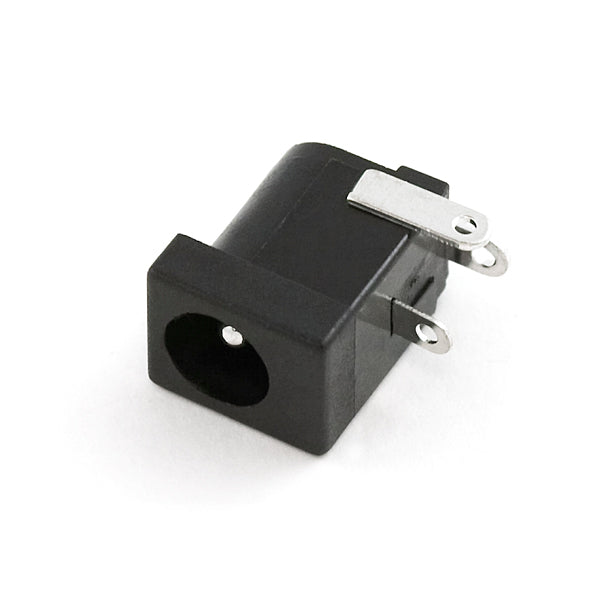

DC Barrel Jack for Arduino ( Female ) Regular priceLE 5.00



DC 전원 커넥터. DC 벽면 전원 공급 장치에 사용되는 일반적인 배럴형 전원 잭입니다. DC 벽면 전원 공급 장치와 호환되며 중심 극 지름이 2.1mm인 5.5mm 잭이 있습니다.



특징 :

많은 DC 벽면 전원 공급 장치와 호환됩니다.

정격 부하 : 1A / 30V (정격).

커넥터 유형 : 2.1mm / 5.5mm

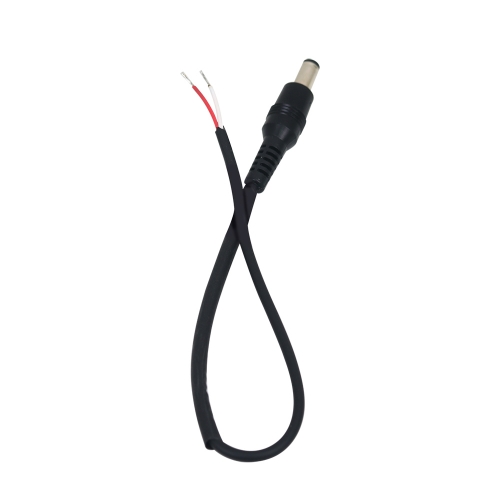

아두이노 DC 연장 케이블 한쪽 배럴잭, 2파이, DC Barrel Jack with wire (male)
