음성인식 칩 ASRPRO을 사용한 개발 강의





참고. 음성인식 칩 ASRPRO을 사용한 개발 강의 동영상(중국어)



제품 링크도 참고: https://ko.aliexpress.com/item/1005005096787246.html

제품 설명 참고 맨 아래 참고



LU-ASRPRO-01 개발 보드

http://www.twen51.com/new/twen51/coursePlayCloud.php?id=24

http://www.twen51.com/new/twen51/course.php

http://www.twen51.com/new/twen51/display_code.php

ASRPRO

Tianwen ASR 인공지능 음성인식 칩

http://www.twen51.com/new/twen51/adminmoban.php

코스 소개

강좌 영상

[1. 처음 시작하기] 1. Tianwen Block 소프트웨어 및 ASRPRO 개발 보드

[1. 처음 시작하기] 2. ASRPRO 개발 보드용 첫 번째 프로그램을 다운로드합니다.

[1. 처음 시작하기] 3. LU-ASRPRO-01 개발 보드의 첫 번째 프로그램을 다운로드합니다.

[1. 처음 시작하기] 4. ASRPRO 코어보드용 첫 번째 프로그램을 다운로드합니다.

[1. 처음 시작하기] 5. ASRPRO-Plus 개발보드 이해 및 첫 번째 프로그램 다운로드

[1. 처음 시작하기] 6. ASRPRO-MAX 개발 보드용 첫 번째 프로그램을 다운로드합니다.

[2. 튜토리얼_구성 모드] 1. 구성 모드 음성 설정

[2. 튜토리얼_구성 모드] 2. 음성 모델 위치 및 음성 교체

[2. 튜토리얼_구성 모드] 3. 구성 모드 GPIO 출력 제어

ASRPRO-Plus 음성 개발 보드

ASRPRO-Plus 언박싱 비디오

ASRPRO-MAX 언박싱 영상

최신 버전의 프로그래밍 소프트웨어 설치 및 VS Code 구성

처음으로 ASRPRO 코어 보드 시작하기

ASRPRO 개발 보드를 처음 사용하는 경우

CH340 프로그래밍 ASRPRO 방법

STC-LINK 드라이버 변경

ASRPRO 직렬 포트 설정

ASRPRO 항목 모드 - 음성 제어 및 버튼 제어

ASRPRO 진입 모드-직렬 포트 출력 및 입력

ASRPRO 표준 모드 프로그래밍-나의 첫 번째 프로그램

ASRPRO 표준 모드 프로그래밍-자체 학습 및 확장 모듈

ASRPRO 전문 모드 프로그래밍-프로그램 구조 및 GPIO 설정

ASRPRO 전문 모드 프로그래밍-직렬 포트, PWM, ADC, 내부 저장 장치

ASRPRO 전문 모드 프로그래밍 - 다중 스레드 및 메시지



















판매 정보에서 얻은 설명과 사진 첨부





제품 특징



지능형 오프라인 음성 인식 모듈, 무료 고속 생성 펌웨어 완전한 개발 학습

높은 인식률, 반복 단어의 정확한 인식, 다중 항목, 사용자 정의 항목, 최대 300 항목

장거리 식별, 식별 거리가 10m 에 도달 할 수 있습니다, 시간 지연이 작고, 응답 시간이 0.1S 미만입니다

주변 부품 간소화, 내장 2M/4M FLASH, 외부 크리스탈 필요 없음, 내장 3 개의 고성능 LDO, 추가 전원 칩 필요 없음

단일 칩 응용 프로그램은 풍부한 주변 장치, 3 채널 UART, 6 채널 PWM, 10 개의 IO 포트, 다중 음성 방송 및 18 가지 종류의 중국어 방송, 영어와 방언



제품 매개변수

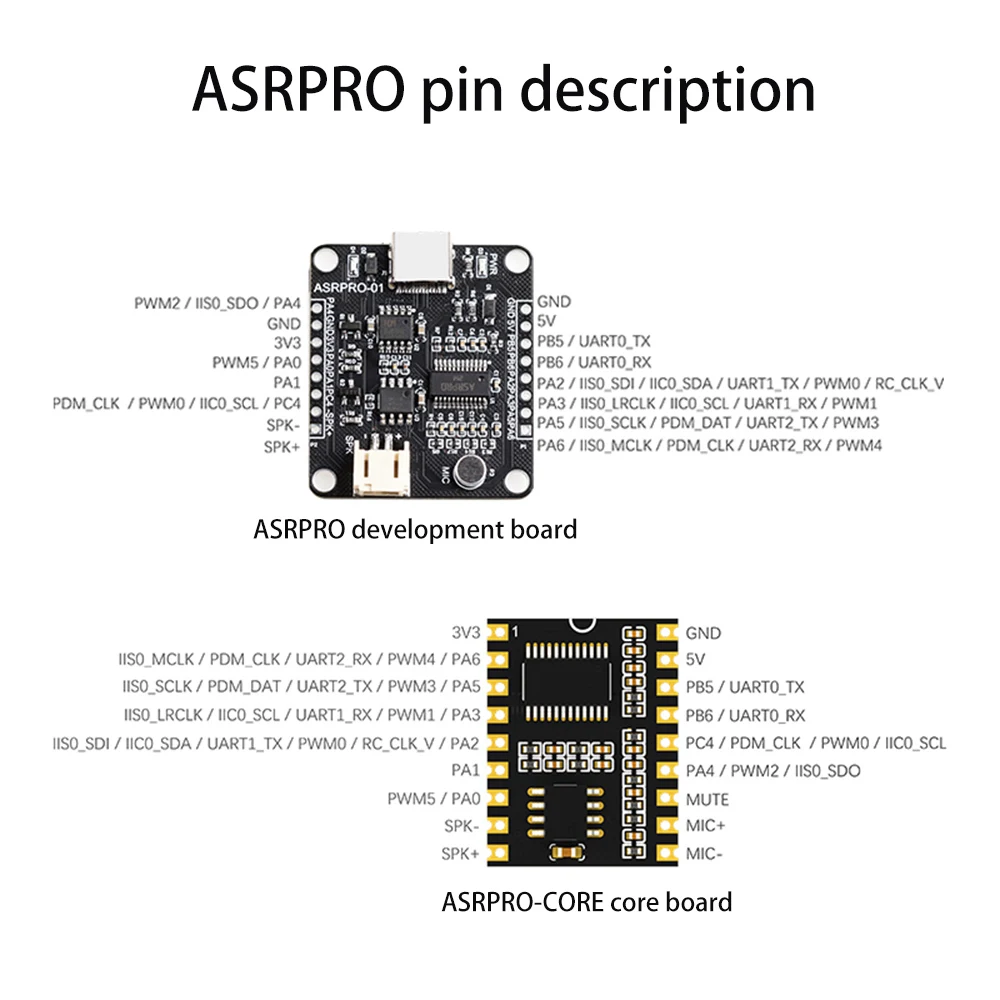

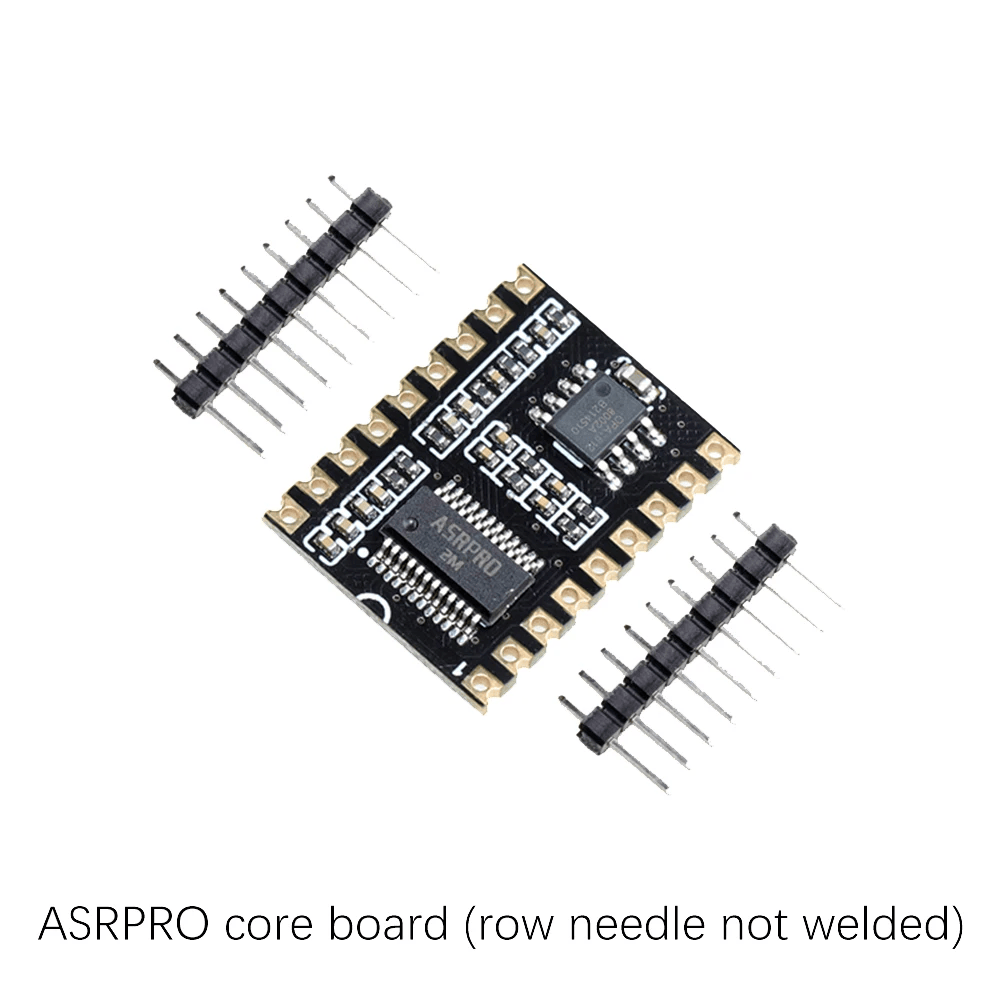

(1) ASRPRO-CORE 코어 보드

모듈 모델: ASRPRO-CORE-2M, ASRPRO-CORE-4M

크기: 18 × 23 × 2.9(± 0.2) mm

작동 온도: - 40 ℃ - 85 ℃

저장 환경: - 40 ℃ - 100 ℃<5% RH

전원 공급 장치 범위: 전원 공급 장치 전압 3.6V-5V, 전원 공급 장치 전류> 500mA

지원되는 인터페이스: UART/12C/PWM/SPI/GPIO

사용 가능한 I0 포트 수량: 10

직렬 포트 속도: 기본적으로 9600bps

SPI 플래시: 2MB (내장), 4MB (내장)

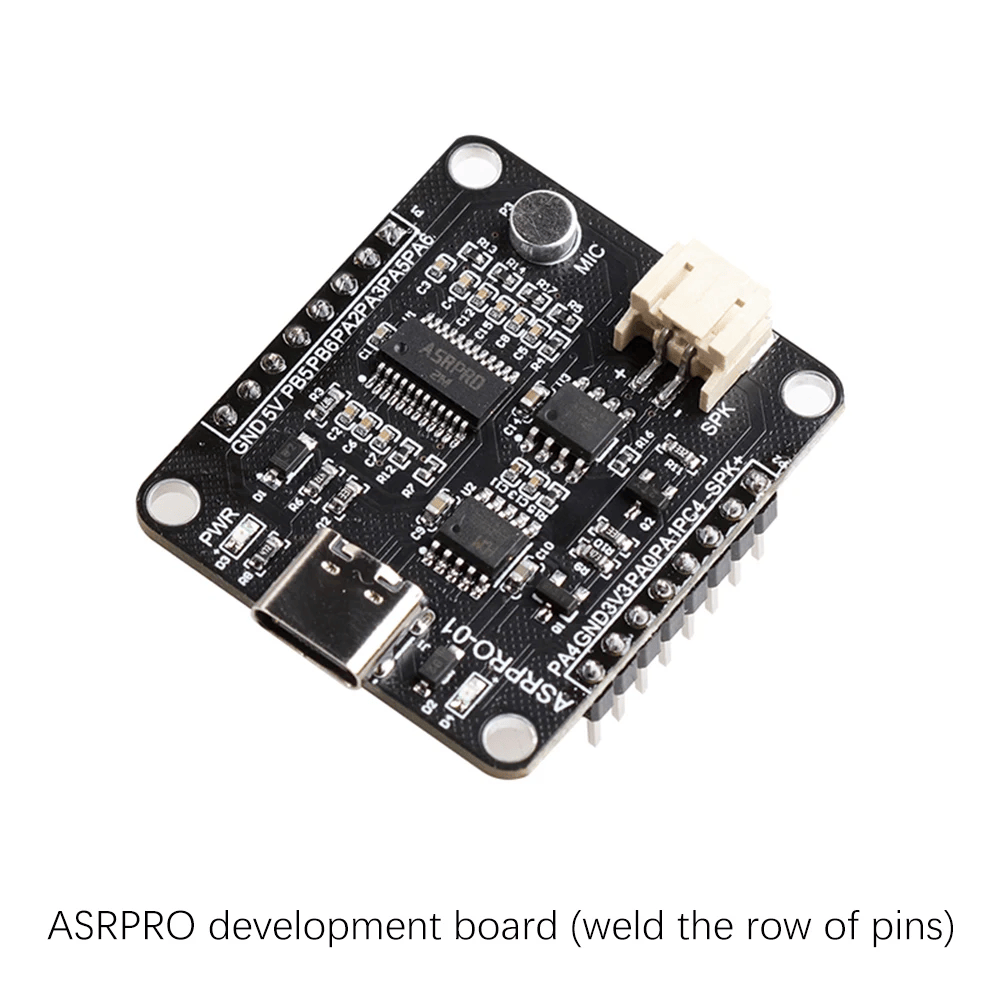

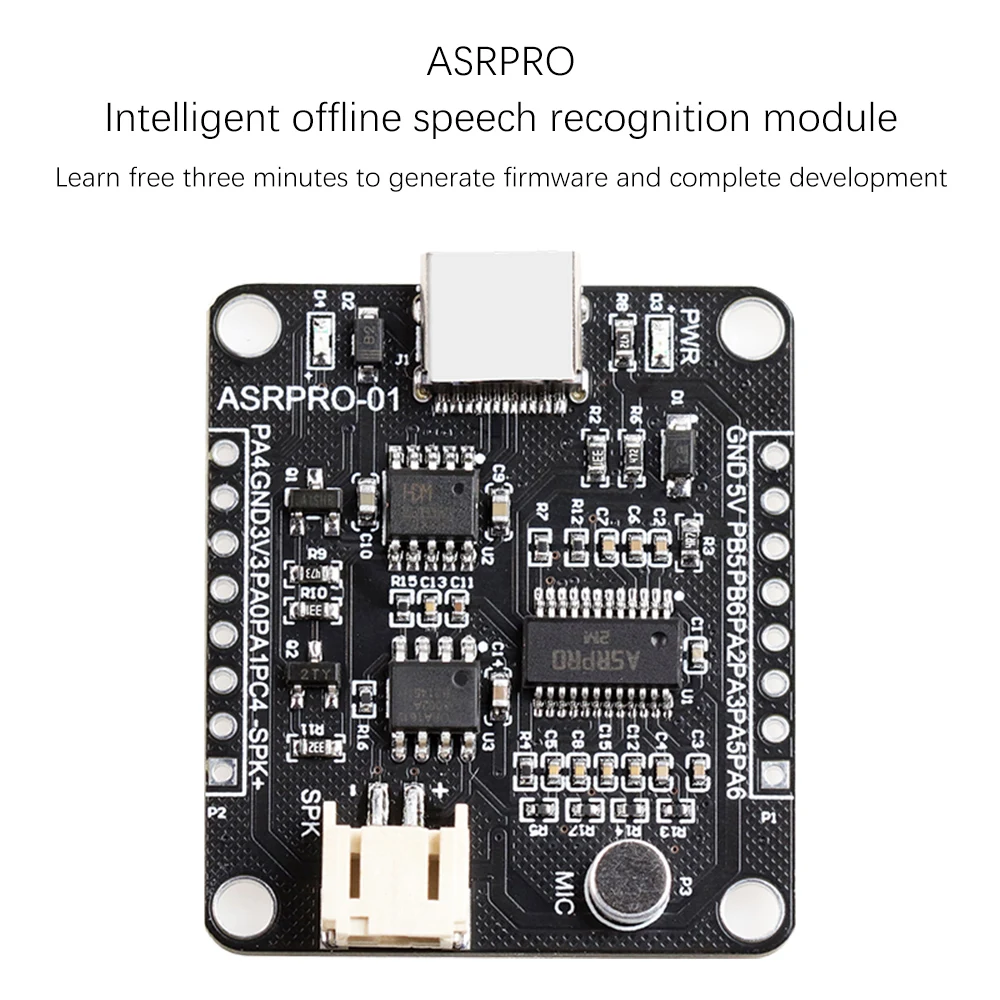

(2) ASRPRO 개발 보드

모듈 모델: ASRPRO-2M, ASRPRO-4M

크기: 30 × 28(± 0.2)mm

작동 온도: - 40 ℃ - 85 ℃

저장 환경: - 40 ℃ - 100 ℃<5% RH

전원 공급 장치 범위: 전원 공급 장치 전압 3.6V-5V, 전원 공급 장치 전류> 500mA

지원되는 인터페이스: UART/12C/PWM/SPI/GPI0

사용 가능한 I0 포트 수량: 10

직렬 포트 속도: 기본적으로 9600bps

SPI 플래시: 2MB (내장), 4MB (내장)

ASRPRO 칩 매개 변수

인식률: 98% 이상

인식 거리: 최대 10m

식별 응답 시간: 0.1S 미만

시스템 주파수: 240MHz

스람: 640KB

플래시: 내장 2MB/4MB

알고리즘: DNNVTDNNIRNN 및 기타 신경 회선 작업 지원, 음성 인식, 음성 인식, 음성 향상, 음성 감지, 단일 마이크 노이즈 감소 향상, 단일 마이크 에코 제거, 360 도 전방향 픽업 및 기타 기능

시계: 내장 고정밀 RC 발진기, 외부 결정 및 커패시터 불필요, 온도 드리프트 2% 미만

UART 인터페이스: 3 채널, 최대 3M 전송 속도 지원

LIC 인터페이스: 외부 IIC 장치로 확장 할 수있는 1 채널

PWM 인터페이스: 램프 제어 및 모터 애플리케이션용으로 직접 구동되는 6 방향

GPIO 포트: 10 채널, 기본 컨트롤 I℃로 사용할 수 있습니다. 일부 GPIO는 외부 레벨 변환없이 넓은 전압 5v 레벨 신호의 직접 통신을 지원합니다

전원 공급 장치 범위: 전원 공급 장치 전압 3.6V-5V, 전원 공급 장치 전류> 500mA

작동 온도: - 40 ℃ ~ 85 ℃

저장 환경: - 40 ℃ ~ 100 ℃<5% RH

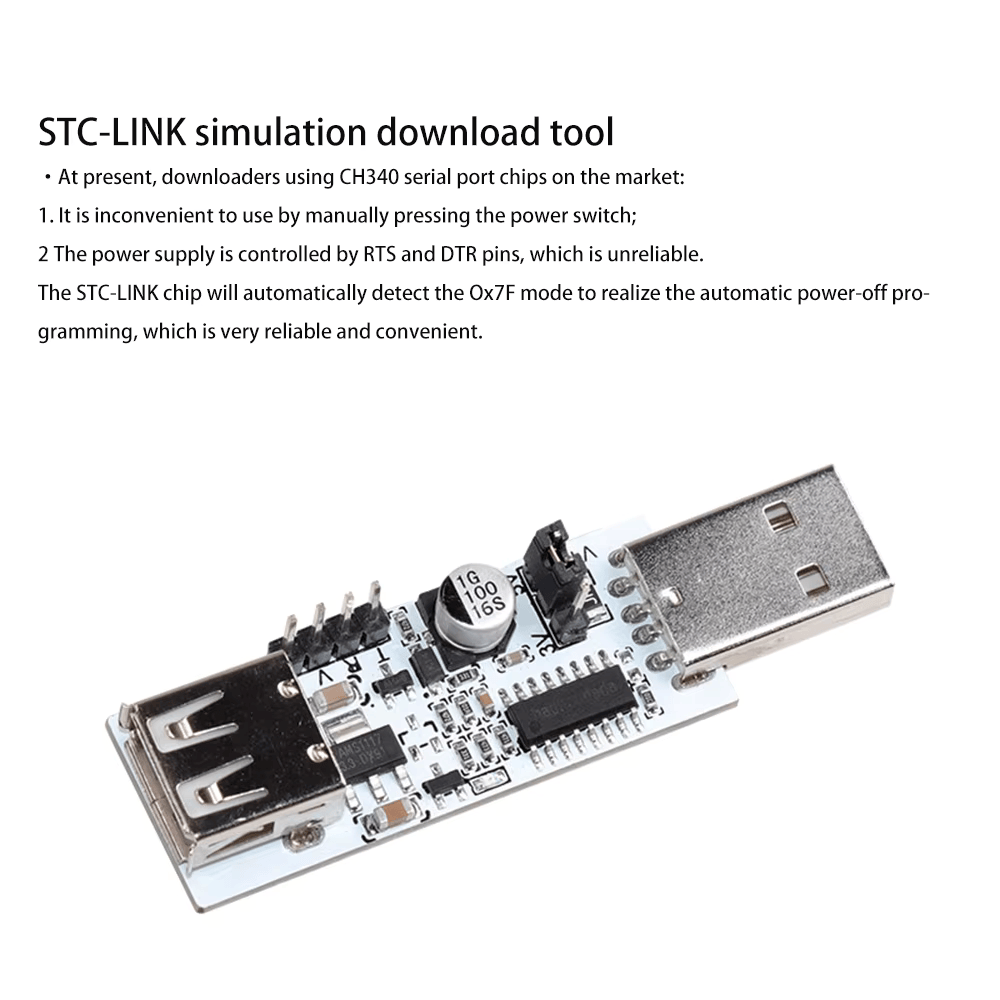

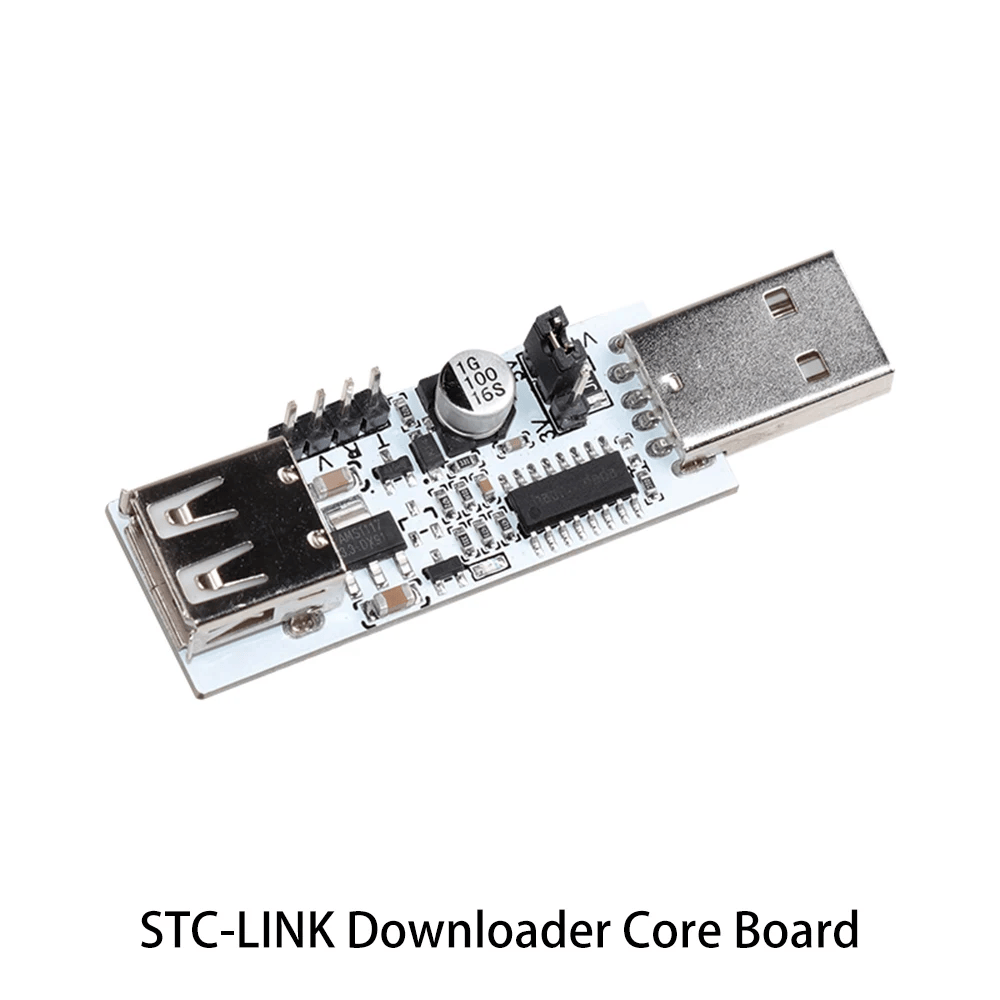

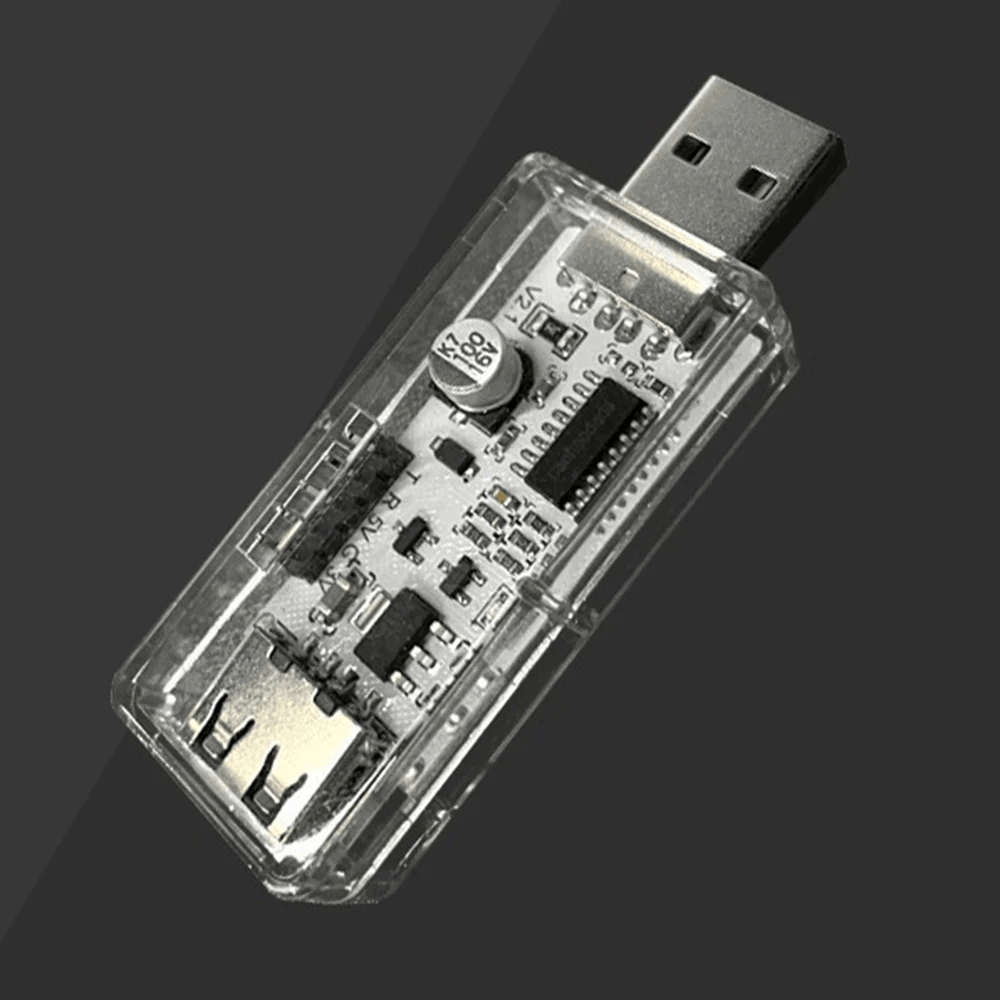

STC-LINK 시뮬레이션 다운로드 도구 (코어 버전 전용)

STC-LINK 칩은 자동으로 0x7F 모드를 감지하여 자동 전원 끄기 프로그래밍을 실현하므로 매우 안정적이고 편리합니다.

P31/P30 직렬 포트를 USB 인터페이스에 연결하는 회로 기판의 장치의 경우 USB 케이블로 직접 연결할 수 있습니다.

회로 기판에 P31/P30 직렬 포트만 있는 장치의 경우 DuPont 케이블을 사용하여 배열 핀에 연결할 수 있습니다.

참고: 코어 보드를 다운로드해야하는 경우 다운로더와 함께 사용해야합니다. 개발 보드는 필요하지 않습니다.

제품 목록:

A: (코어 플레이트-용접되지 않은 행 바늘):

1X 모듈

2X 행 바늘

B: (코어 플레이트-행 바늘 용접):

1X 모듈

C: (개발 보드-용접되지 않은 행 바늘):

1X 모듈

2X 행 바늘

D: (개발 보드-행 바늘 용접):

1X 모듈

세트 V

1X 다운 로더
