S8550 트랜지스터 데이터시트, 핀아웃, 회로 및 용도



와~ 또 헤멨다. 핀 번호를 반대로 보는 바람에...



트랜지스터는 전기 신호를 증폭하거나 생성하는 데 사용되는 반도체 장치입니다. 따라서 직류 및 교류 애플리케이션 모두에서 작동할 수 있습니다. 트랜지스터는 세 층의 반도체 재료로 구성되며 NPN 또는 PNP 유형이 될 수 있습니다. 특히 PNP 트랜지스터인 S8550은 베이스에 작은 전류를 인가하면 이미터에서 컬렉터로 전류가 흐르도록 합니다. 이 트랜지스터는 오디오 증폭기 및 전원 공급 회로를 비롯한 다양한 애플리케이션에서 다목적성과 신뢰성을 인정받고 있습니다.



S8550은 S8000 시리즈의 저전력 PNP 바이폴라 접합 트랜지스터(BJT)입니다. 높은 전류 이득과 낮은 포화 전압으로 잘 알려져 있어 전자 회로의 증폭 및 스위칭 작업에 적합합니다. 이 문서에서는 S8000 핀아웃, 회로, 데이터시트, 용도 등을 자세히 살펴봅니다. 이 PNP 트랜지스터에 대해 알아야 할 모든 것입니다.

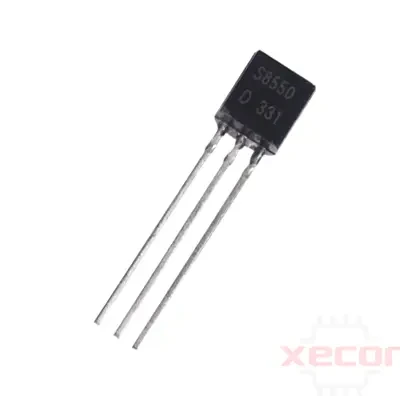

S8550이란?



S8550은 PNP 트랜지스터로, 베이스 핀이 접지되면 콜렉터와 이미터가 개방(역방향 바이어스)되고 베이스 핀에 신호가 인가되면 폐쇄(순방향 바이어스)됩니다. 최대 이득 값 300은 증폭 기능을 나타내며, 이득이 높기 때문에 일반적으로 증폭 용도로 사용됩니다.



트랜지스터가 완전히 바이어스된 경우 포화 영역이라고 하는 콜렉터와 이미터에 최대 700mA의 전류가 흐를 수 있습니다. 컬렉터-이미터(VCE) 또는 컬렉터-베이스(VCB)에 허용되는 일반적인 전압은 각각 20V와 30V입니다. 베이스 전류가 제거되면 트랜지스터가 완전히 꺼지는데, 이를 컷오프 영역이라고 합니다. 트랜지스터의 최대 이득은 400으로, 이 트랜지스터의 또 다른 장점입니다.



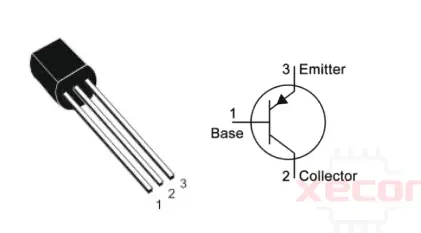

S8550 핀아웃 S8550 핀 구성





핀 번호 핀 이름 설명

1 이미터를 통해 배출되는 전류, 일반적으로 접지에 연결됨

2 베이스 트랜지스터의 바이어스를 제어, 트랜지스터를 켜거나 끄는 데 사용

3 콜렉터 콜렉터를 통해 유입되는 전류, 일반적으로 부하와 연결됨



각 핀 이미터(E)의 기능:



이미터는 트랜지스터에서 전류가 흘러나오는 단자입니다. 전하 캐리어의 효율적인 방출을 보장하기 위해 도핑이 많이 되어 있습니다.



베이스(B): 베이스는 컬렉터와 이미터 사이의 전류 흐름을 조절하는 제어 단자입니다. 베이스 단자의 작은 전류는 콜렉터와 이미터 사이의 훨씬 큰 전류를 제어할 수 있습니다.



콜렉터(C): 콜렉터는 전류가 트랜지스터로 유입되는 단자입니다. 이미터에서 방출되는 대부분의 전하 캐리어를 수집합니다.



S8550 특징 저전압, 고전류 기능 500mA의 연속 콜렉터 전류(IC) 콜렉터-이미터 전압(VCEO) -25V 콜렉터 베이스 전압(VCB0) -40V 이미터 베이스 전압(VBE0) -5V 85~300 범위의 전류 이득(hFE) 클래스 B 푸시풀 트랜지스터로 일반적으로 사용 TO-92 패키지로 제공됨.



S8550 사양



Type	Parameter
Transistor Type	PNP
Voltage - Collector Emitter Breakdown (Max)	25V
Current - Collector Cutoff (Max)	200nA
Collector Current	-1.5A
Junction Temperature	150℃
Storage Temperature	-65℃ ~ 150℃
Operating Temperature	-55°C~150°C TJ
Transition Frequency	150MHz
Power Dissipation - Max	625MW





참고 문서: S8550 Transistor Datasheet, Pinout, Circuit and Uses
