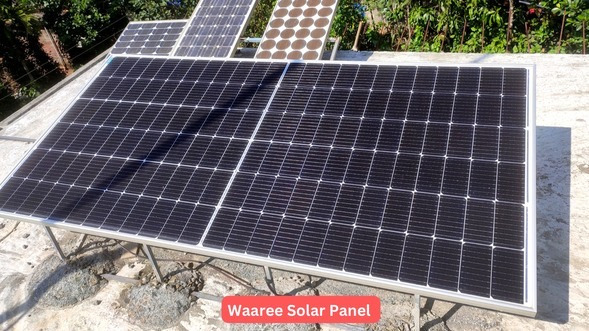

태양 추적 시스템은 태양광 패널이 태양의 경로 방향으로 움직이도록 도와 에너지 출력을 극대화하는 장치 또는 회로입니다.
태양 추적 시스템을 설계하는 방법에는 여러 가지가 있지만 전자 회로를 사용하여 태양 전지판의 움직임을 제어하는 방법이 널리 사용됩니다. 태양 추적 시스템의 회로도는 비교적 간단합니다. 마이크로 컨트롤러 또는 IC 회로를 사용하여 태양광 패널을 상하 및 좌우 두 축으로 움직이는 서보 모터를 제어합니다.
마이크로 컨트롤러는 두 방향에서 태양광의 강도를 감지하는 2개의 LDR(광 의존 저항기)로부터 입력을 받습니다. 마이크로 컨트롤러는 이러한 입력을 바탕으로 태양광 패널의 최적 위치를 계산하고 서보 모터에 신호를 보내 방향을 조정합니다.

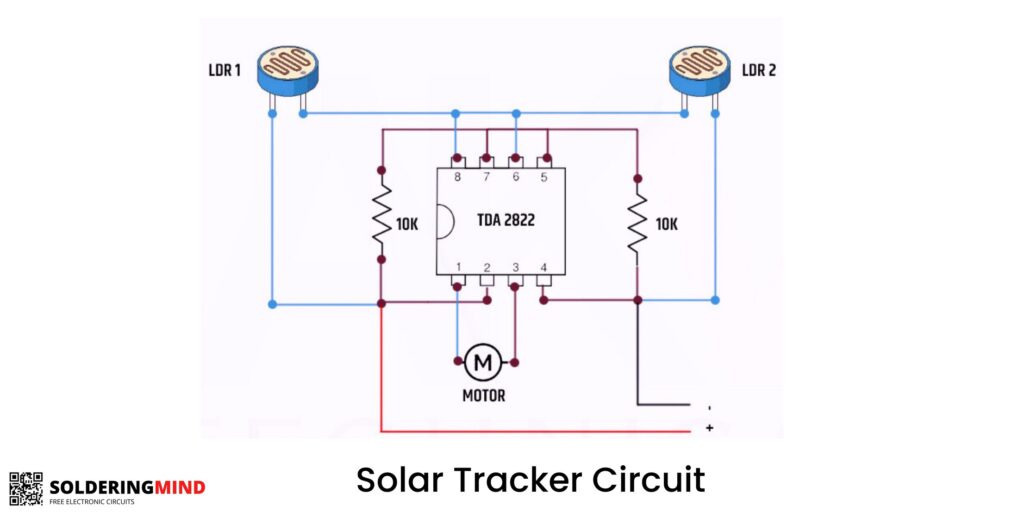

태양광 추적 시스템 회로도
회로 작동 방식:
먼저 패널의 동쪽과 서쪽에 두 개의 LDR을 배치하여 좌우 방향의 햇빛 강도를 감지합니다. IC는 LDR의 판독 값을 사용하여 동서 방향과 남북 방향의 햇빛 강도 차이를 결정하고, 이 차이를 기반으로 태양광 패널의 최적 위치를 결정하여 햇빛 노출을 최대화할 수 있습니다.
그런 다음 서보 모터에 신호를 보내 패널을 필요한 방향으로 움직여 최적의 위치에 도달하도록 합니다. 서보 모터의 움직임은 드라이버 IC에서 생성된 펄스폭 변조(PWM) 신호에 의해 제어됩니다.
관련 문서를 참고하세요.
📌 How to check if solar panel is charging battery
📌 Steps to Connect a solar panel to Lead acid battery
📌 MPPT Solar Charge Controller
📌 How to make Solar inverter at home
이 튜토리얼 참고 문서
Solar Tracking System Circuit Diagram
아주 큰 프로젝트 - 실제 옥상에 설치한 시스템 Dual Axis Solar Tracker With Online Energy Monitor
