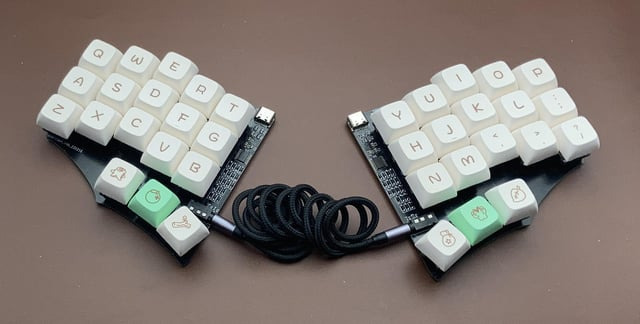

CH552-36은 36키 분할 키보드입니다.
TeXitoi의 키시비에서 영감을 받은 제품입니다. 저는 PCB 측면을 따라 "부품을 보여주는" 모양과 (대부분) SMD 부품의 모양, 그리고 PCB와 스위치만 있는 키보드라는 아이디어가 마음에 들었습니다.
이 디자인은 비용을 절감하는 몇 가지 특성을 가지고 있습니다: 저렴한 CH552T MCU를 사용하고, PCB는 100x100mm보다 작습니다. (보드는 리버시블이 아니며, 리버시블이 아닌 대신 디자인이 더 깔끔합니다. 하지만 SMT 스텐실을 구하면 LHS와 RHS 모두에 사용할 수 있습니다.) 스위치는 5핀 MX와 호환되므로 플레이트가 필요하지 않습니다.
안타깝게도 SMD 납땜은 초보자 친화적이라고 평가하지 않습니다. (적어도 열풍총 없이는).
CH552 MCU를 사용하기 때문에 키보드에는 정교하고 현대적인 Nickel 구성 언어를 사용하여 키보드 및 키맵 정의를 선언하는 u/mikoi14 FAK 펌웨어가 사용됩니다.
예: 다음은 키맵의 Nickel 선언 예입니다: https://github.com/rgoulter/fak/blob/rgoulter-keyboards-and-layouts/ncl/keymaps/split_3x5_3/rgoulter/keymap.ncl PCB용 Kicad 소스 파일은 여기에서 찾을 수 있습니다: https://github.com/rgoulter/keyboard-labs#ch552-36-low-budget-36-key-split-keyboard-with-smt-components
