Adafruit CH552 QT Py





개요



얼마나 귀여운 파이인가! 아니면... QT Py인가? 이 작은 개발 보드에는 옛날 프로세서인 8비트 8051이 함께 제공됩니다! 이 작은 코어는 240 MHz 32비트 코어 2개가 있는 ESP32-S3 QT Py와 같은 것과 크게 다르지만 CH552에 관심을 갖는 사람들이 많고, 작은 크기를 감안할 때 작은 보드와 잘 어울립니다.






CH552는 MCS51 명령어 세트와 호환되지만 명령어 실행 속도가 8~15배 빠른 '향상된' E8051 코어 마이크로컨트롤러입니다. 이 코어는 16 MHz 및 3.3V 로직에서 실행할 수 있으며, 내장 16K 프로그램 플래시 메모리와 256바이트 내부 RAM, 1K 바이트 내부 xRAM(xRAM은 DMA 지원)이 있습니다.



또한 4개의 내장 ADC 채널, 정전식 터치 지원, 3개의 타이머/PWM 채널, 하드웨어 UART, SPI, 풀 스피드 USB 장치 컨트롤러와 같은 귀여운 트릭도 있습니다. 마지막 것은 CDC 직렬 또는 마우스/키보드 HID와 같은 기본 USB 장치처럼 작동할 수 있음을 의미합니다.

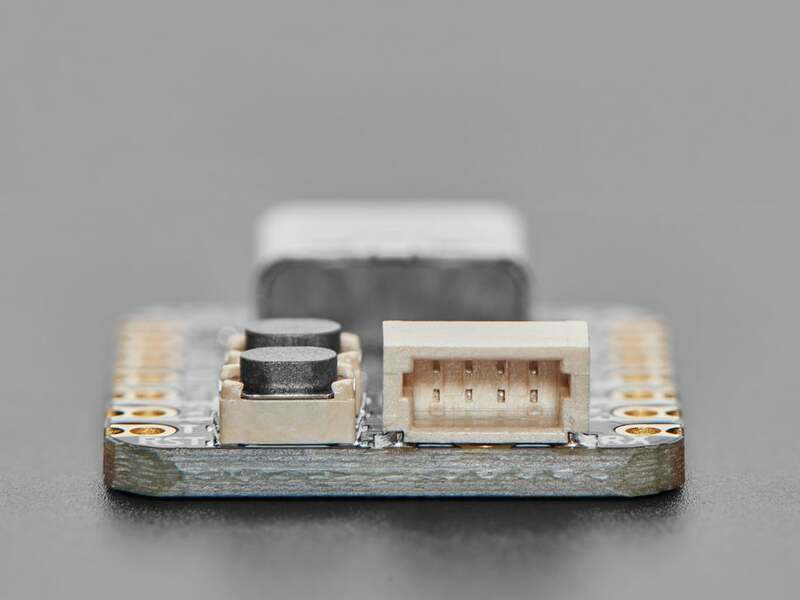

이 칩을 사용하는 데 관심이 있다면 QT Py 형식으로 포장했습니다. 핀아웃과 모양은 Seeed Xiao와 호환되며, 캐슬레이트 패드가 있어 PCB에 평평하게 납땜할 수 있습니다. 가장 좋아하는 커넥터인 STEMMA QT와 함께 제공되며, 모든 STEMMA QT와 함께 사용할 수 있는 체인 가능 I2C 포트입니다. 센서와 액세서리. 또한 RGB NeoPixel과 재설정 버튼, '부트로더 엔터' 버튼을 추가했습니다.








참고하세요! 이것은 최소 8비트 마이크로컨트롤러이며, 확실히 CircuitPython이나 Micropython을 실행하지 않습니다. 또한 Arduino를 실행하지도 않습니다. Arduino '보드 지원 패키지'를 추천하지만 컴파일러는 C++가 아닌 C용이므로 Arduino 라이브러리를 사용할 수 없습니다. 매우 매우 기본적이고 이 '40센트 칩'으로 해킹/실험하기 위한 것입니다.

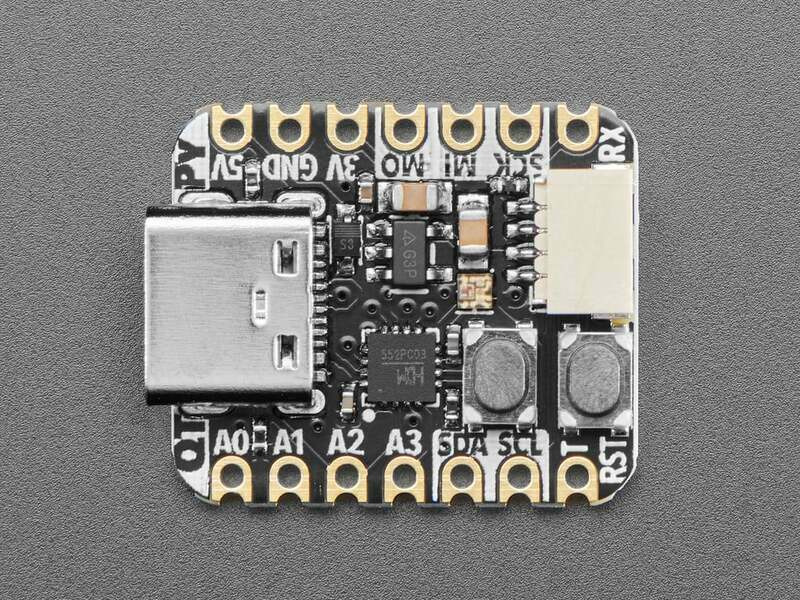

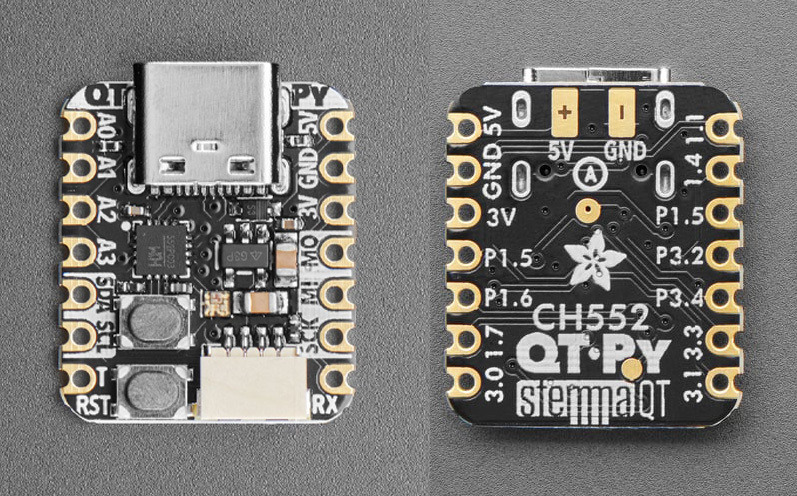

Seeed Xiao와 동일한 크기, 폼 팩터, 핀아웃입니다.
USB Type C 커넥터 - Micro B 케이블만 있는 경우 이 어댑터가 유용합니다!
3.3V 전원/로직을 갖춘 CH552 8비트 8051 마이크로컨트롤러 코어. 내부 16 MHz 발진기.
네이티브 USB
내장 RGB NeoPixel LED
10개 GPIO 핀:
A0, A1, A2, A3에 4개의 8비트 아날로그 입력
3개의 PWM 출력
STEMMA QT 플러그 앤 플레이 커넥터가 있는 I2C 포트
하드웨어 UART
하드웨어 SPI
A0-A3 핀에 추가 구성 요소가 필요 없는 4개의 정전식 터치
600mA 피크 출력이 있는 3.3V 레귤레이터
프로젝트 코드를 다시 시작하거나 USB ROM 부트로더 모드로 들어가기 위한 리셋 스위치 및 부트로더

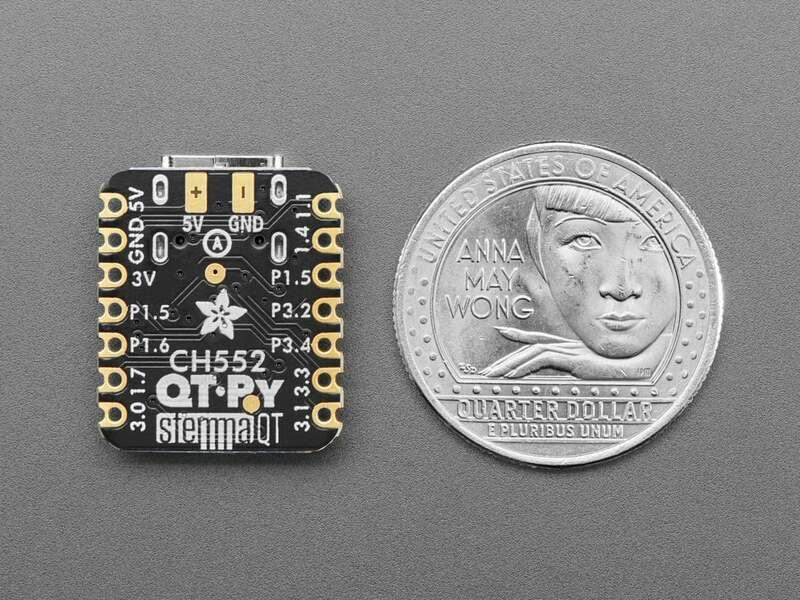

정말 정말 작음

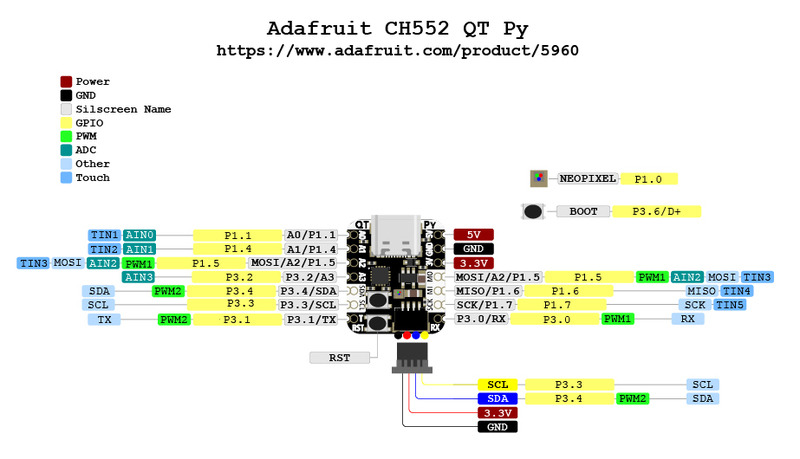

Pin Out





이 QT Py는 회로 파이썬 또는 마이크로 파이썬을 실행하지 않으며, 컴파일러가 C++가 아닌 C용이기 때문에 어떤 Arduino 라이브러리도 사용할 수 없습니다.





PrettyPins PDF  on GitHub .



PrettyPins PDF on GitHub.
