손톱깎이를 생산하는 데 필요한 모든 정보를 제공합니다

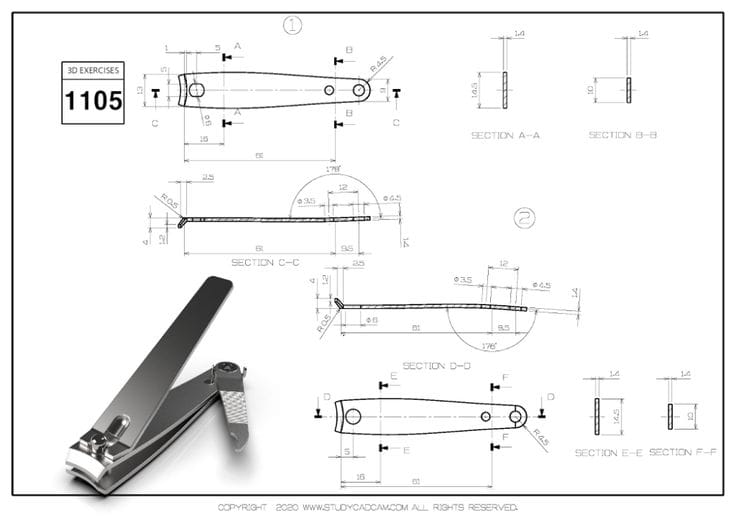

이 이미지는 손톱깎이처럼 보이는 기술 도면과 3D 렌더링을 보여줍니다. 이를 분석해 보겠습니다.



기술 도면:

이미지의 대부분은 기술 도면에서 표준인 정사 투영과 단면도에 전념합니다. 이는 물체를 제조하는 데 필요한 정확한 치수와 세부 정보를 제공합니다.

상단 뷰(1 및 2):



손톱깎이를 위에서 본 모습으로, 본체와 레버를 포함한 전체 모양을 보여줍니다. 길이, 너비 및 구멍 위치에 대한 치수가 제공됩니다.

단면도(A-A, B-B, C-C, D-D, E-E, F-F):



이러한 절단도는 상단 뷰의 절단면(A, B, C, D, E, F)에서 표시된 특정 지점에서 손톱깎이의 내부 구조를 보여줍니다. 이러한 섹션은 두께, 곡선 및 다양한 부품의 상호 작용에 대한 중요한 정보를 제공합니다. 예를 들어:

단면 A-A 및 B-B는 두 개의 다른 지점에서 본체의 횡단면을 보여줍니다.
섹션 C-C는 레버가 닫힌 위치의 측면도를 보여줍니다.
섹션 D-D는 레버가 열린 위치의 측면도를 보여줍니다.
섹션 E-E 및 F-F는 레버의 단면도입니다.



치수:



도면은 세심하게 치수가 지정되어 밀리미터(mm) 단위로 정확한 측정값을 제공합니다. 이러한 치수는 올바른 사양에 따라 네일 클리퍼를 제조하는 데 필수적입니다. 주요 치수에는 길이, 너비, 직경(Ø로 표시), 반경(R로 표시) 및 두께가 포함됩니다.

제목 블록/식별:



도면에는 "3D 연습" 및 "1105"가 포함되어 있어 훈련 연습 또는 부품 번호를 나타낼 가능성이 높습니다. 또한 저작권 고지 "COPYRIGHT 2020 WWW.WWW.STUDYCADCAM.COM ALL RIGHTS RESERVED."가 있습니다.



3D 렌더링:

왼쪽 하단 모서리에 네일 클리퍼의 음영 처리된 사실적인 렌더링이 있습니다. 이는 조립된 객체가 어떻게 보일지 시각적으로 표현합니다. 전반적인 형태와 각 부분이 어떻게 맞물리는지 이해하는 데 도움이 됩니다.



주요 관찰 사항:

두 가지 구성: 도면은 손톱깎이를 두 가지 구성으로 보여줍니다. 열린 상태(섹션 D-D)와 닫힌 상태(섹션 C-C). 이는 메커니즘을 이해하는 데 중요합니다.

레버 메커니즘: 도면은 절단 날을 작동하는 데 사용되는 레버 메커니즘을 명확하게 보여줍니다. 피벗 포인트와 레버 모양은 단면도에 자세히 나와 있습니다.

제조 정보: 도면에 제공된 세부 정보는 제조 목적으로 의도된 것으로, 손톱깎이를 생산하는 데 필요한 모든 정보를 제공합니다.
