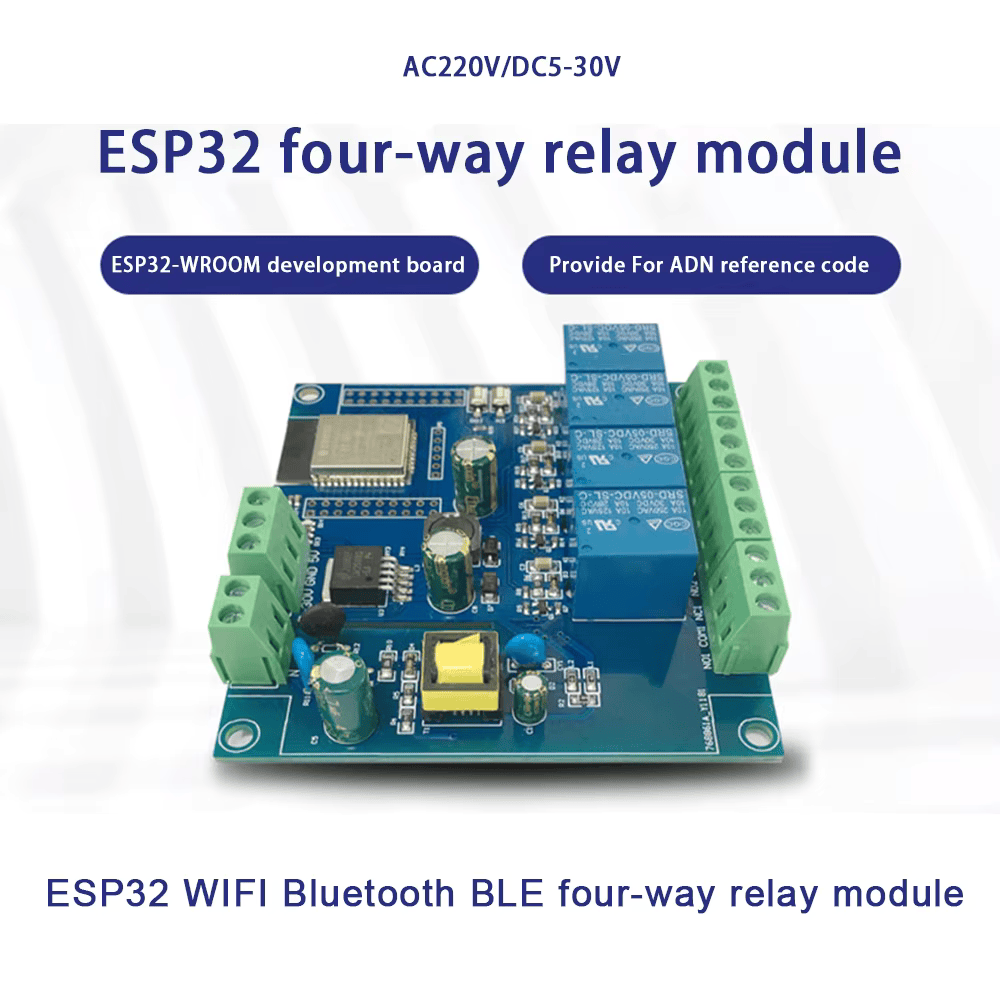

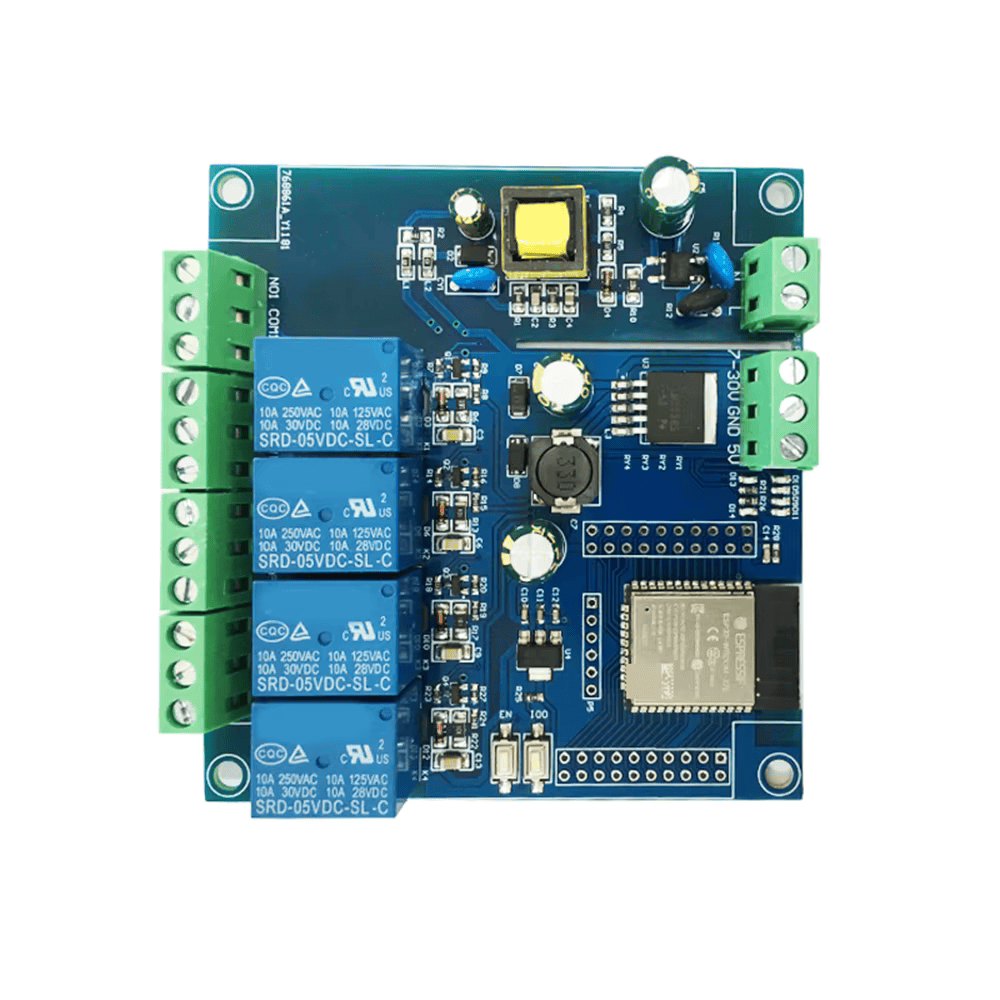

ESP32 Relay Development Board

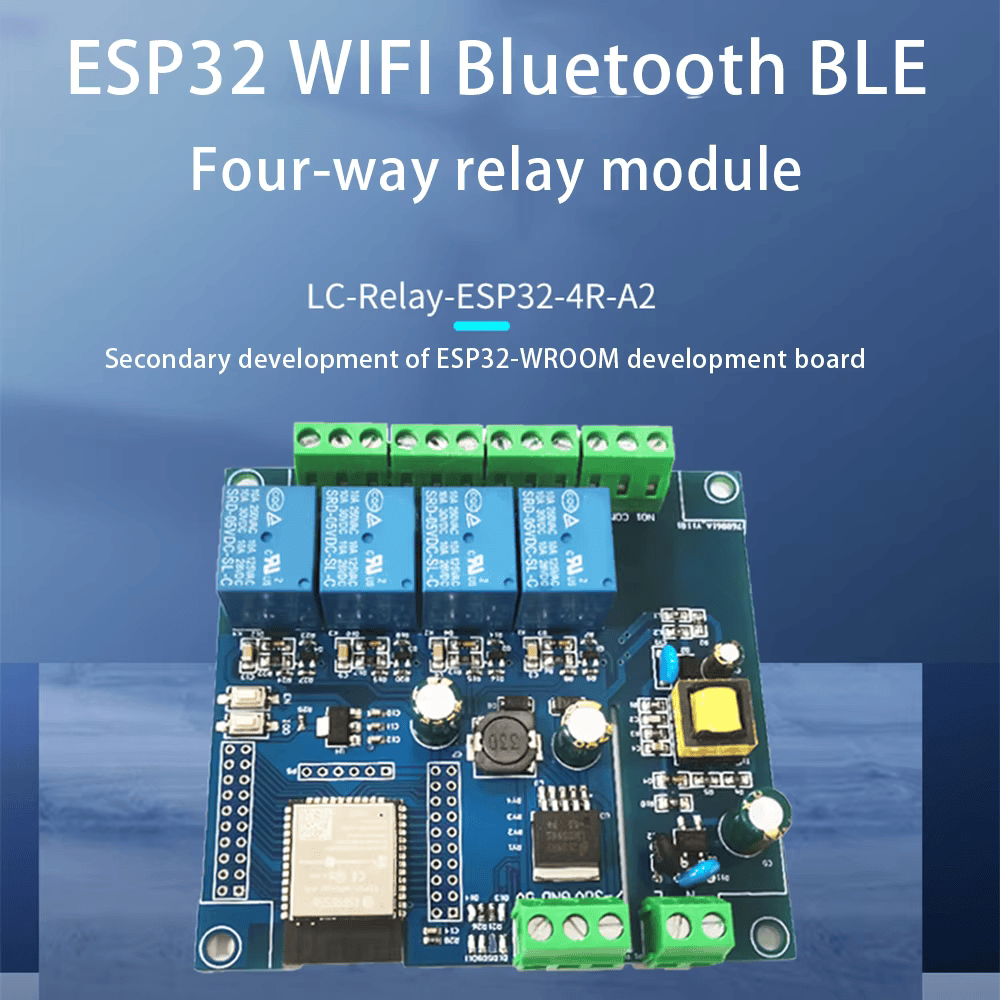

ESP32 Relay Development Board AC / DC Power Supply WiFi Bluetooth BLE 4 Channel Relay Module ESP32-WROOM - 제품 링크



ESP32 릴레이 개발 보드, AC DC 전원 공급 장치, 와이파이 블루투스 BLE 4 채널 릴레이 모듈 ESP32-WROOM



특징:
1. 광범위한 응용 프로그램

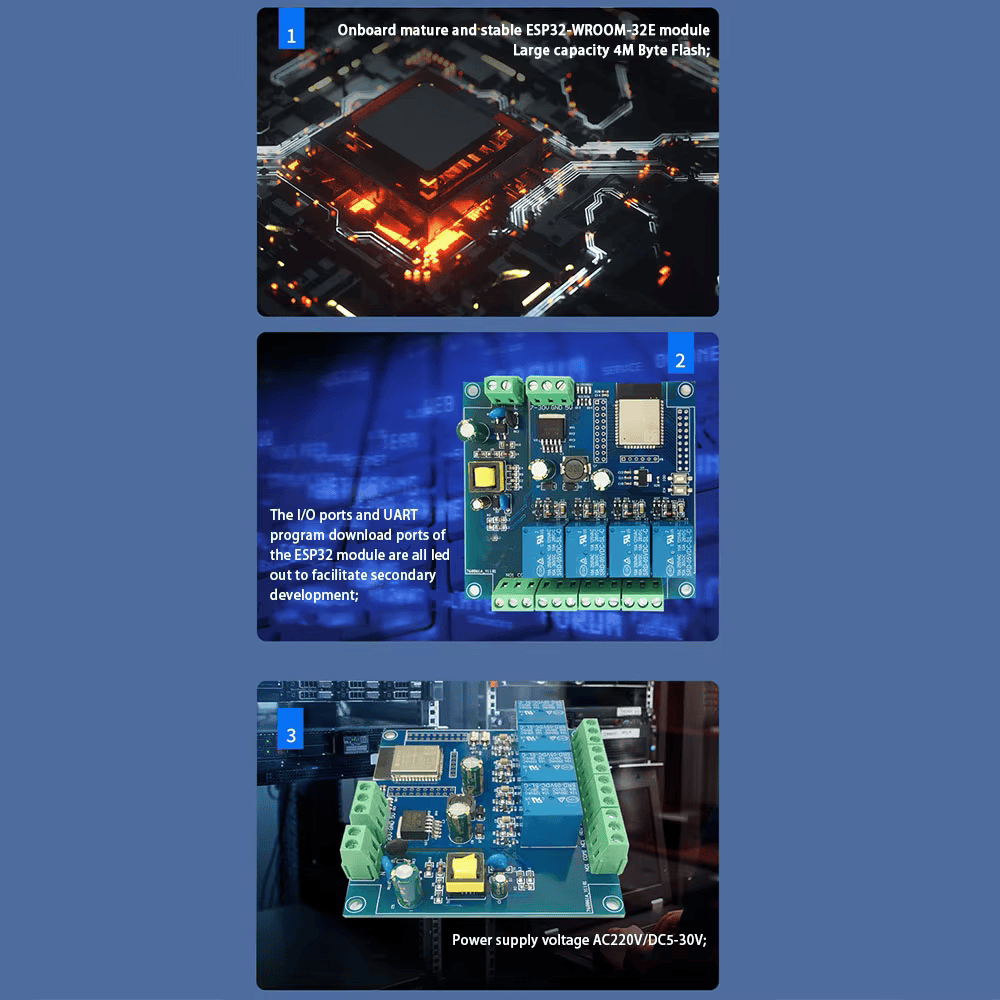

2. 온보드 성숙하고 안정적인 ESP32-WROOM-32E 모듈, 대용량 4M 바이트 플래시;
3. ESP32 모듈의 I/O 포트 및 UART 프로그램 다운로드 포트는 모두 2 차 개발을 용이하게하기 위해 제공됩니다.
4. 전원 공급 장치 전압 AC220V/DC5-30V;

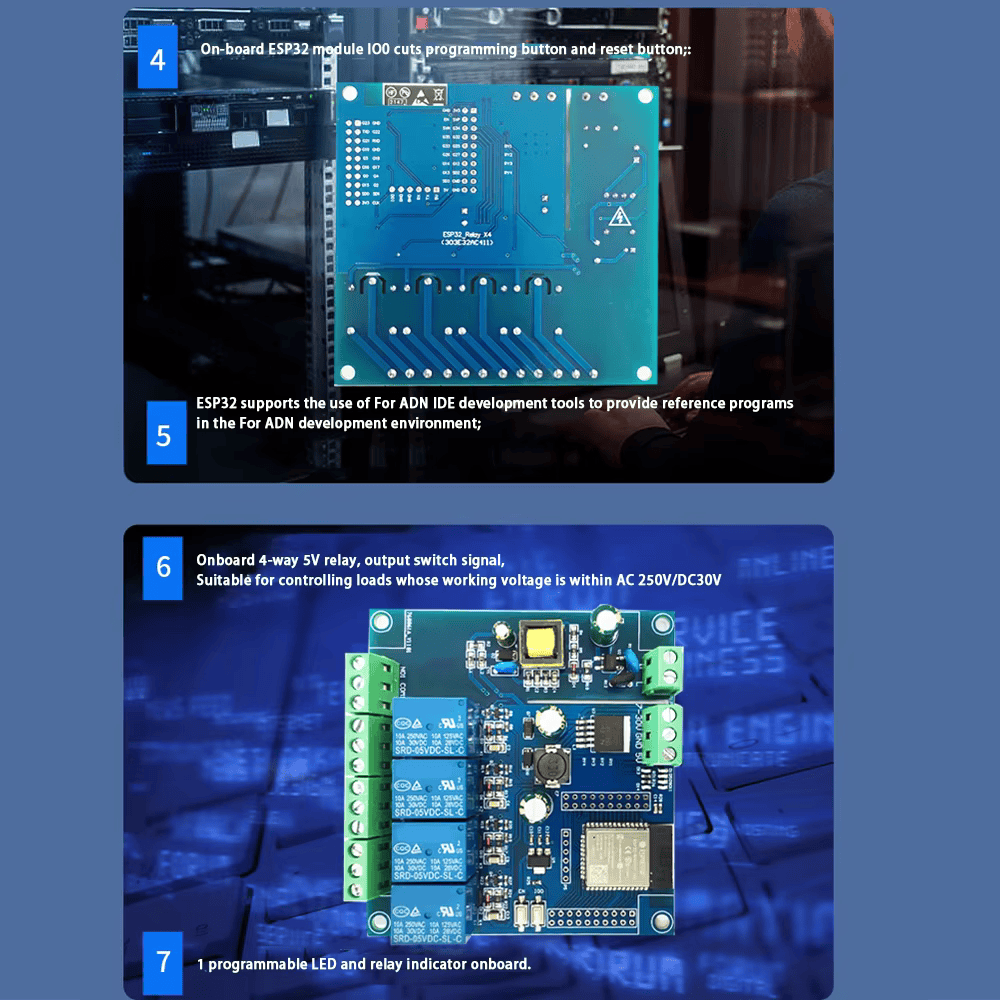

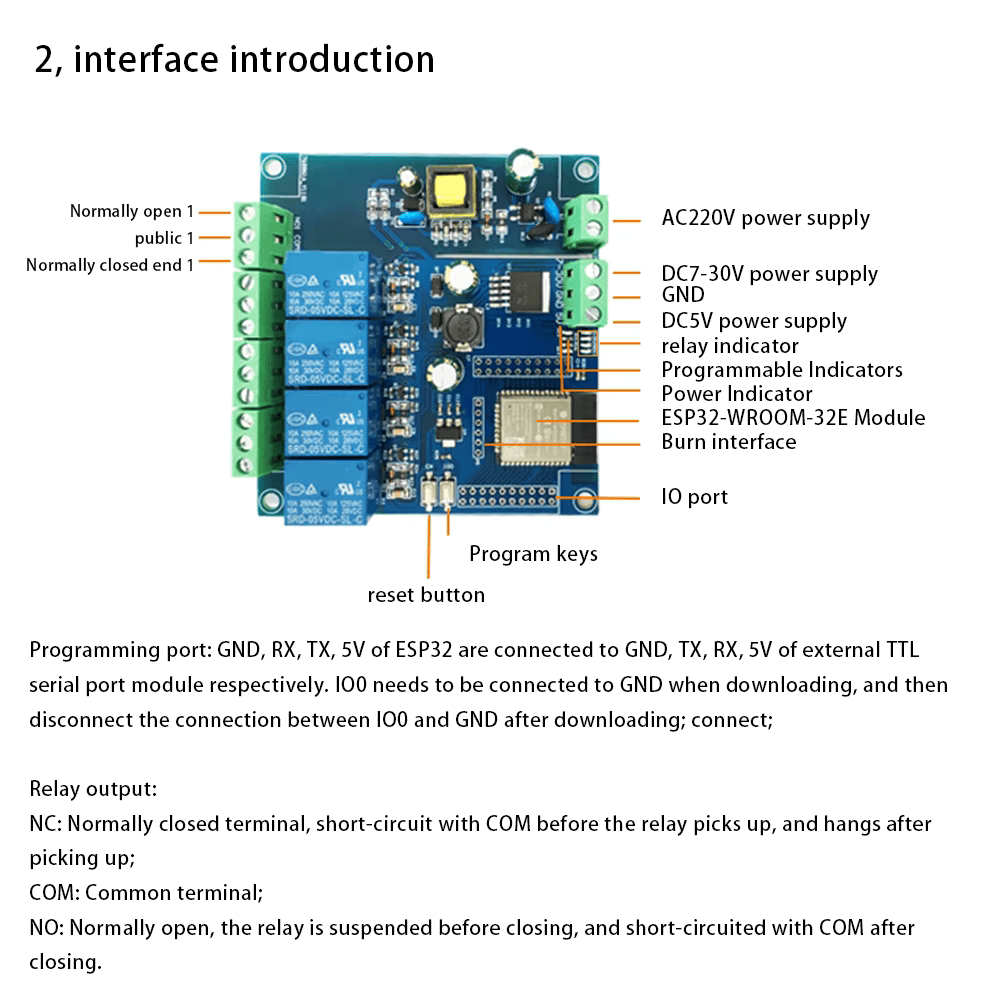

5. 온보드 ESP32 모듈 IO0 프로그래밍 가능 버튼 및 재설정 버튼;

사양:

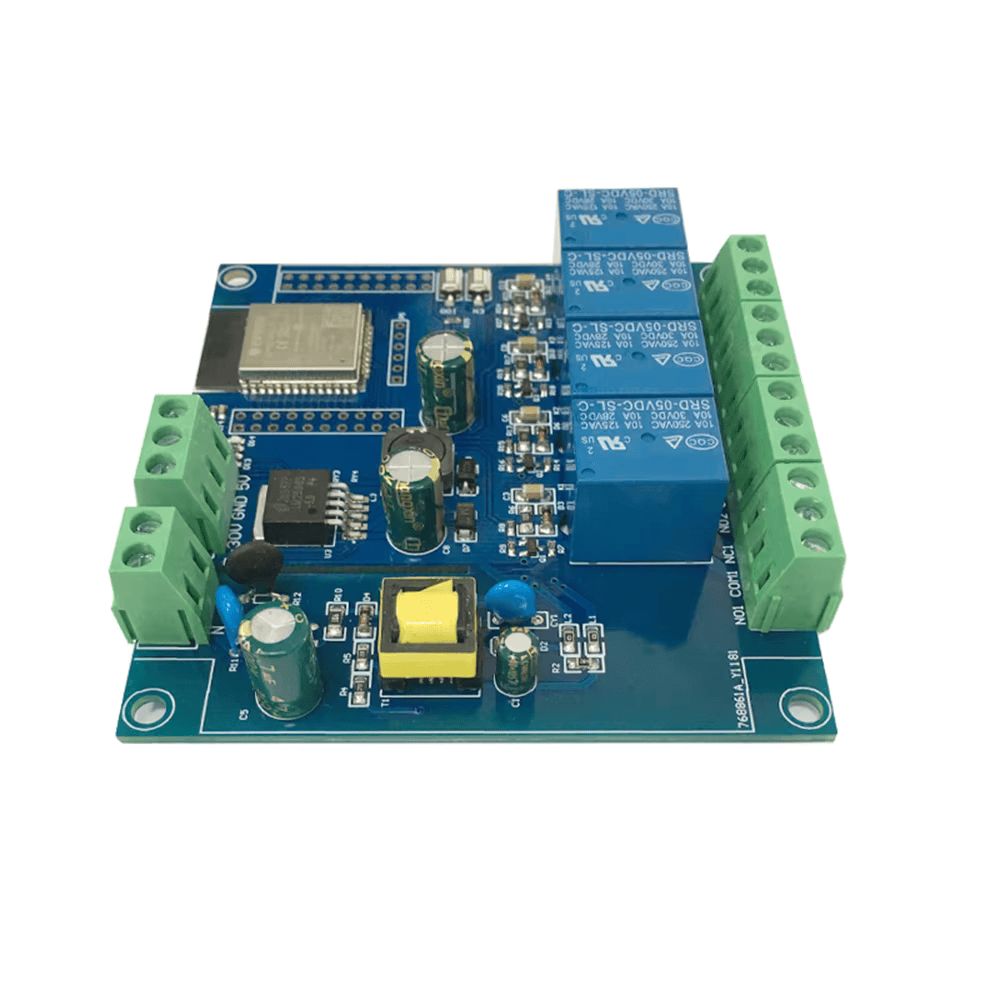

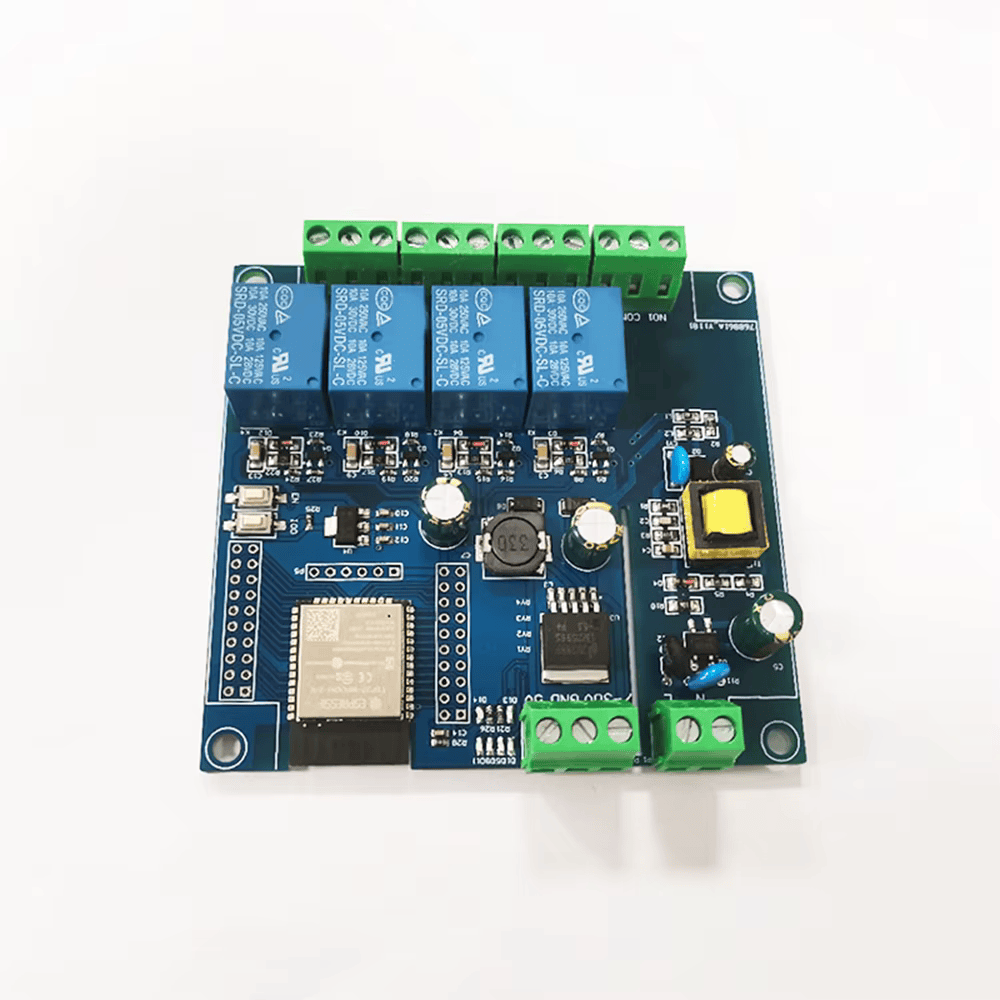

ESP32-WROOM-32E 장착 AC/DC 전원 ESP32 4 방향 릴레이 개발 보드
WiFi 및 BLE 모듈, 모든 1/O 포트가 밖으로 나와 AC220V/DC5-30V 전원 공급 모드를 지원합니다.
ESP32 용
2 차 개발 및 학습, 스마트 홈 무선 제어 및 기타 경우.

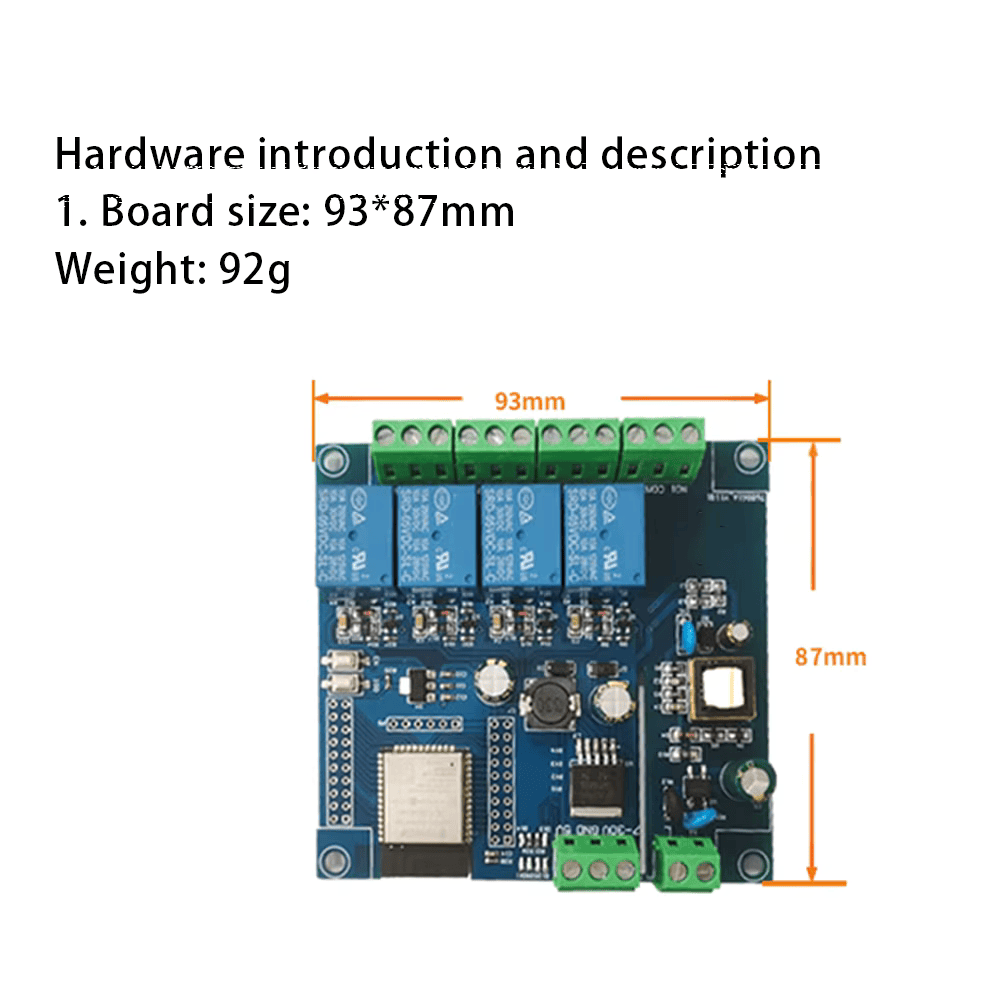

보드 크기: 93*87mm
무게: 92g

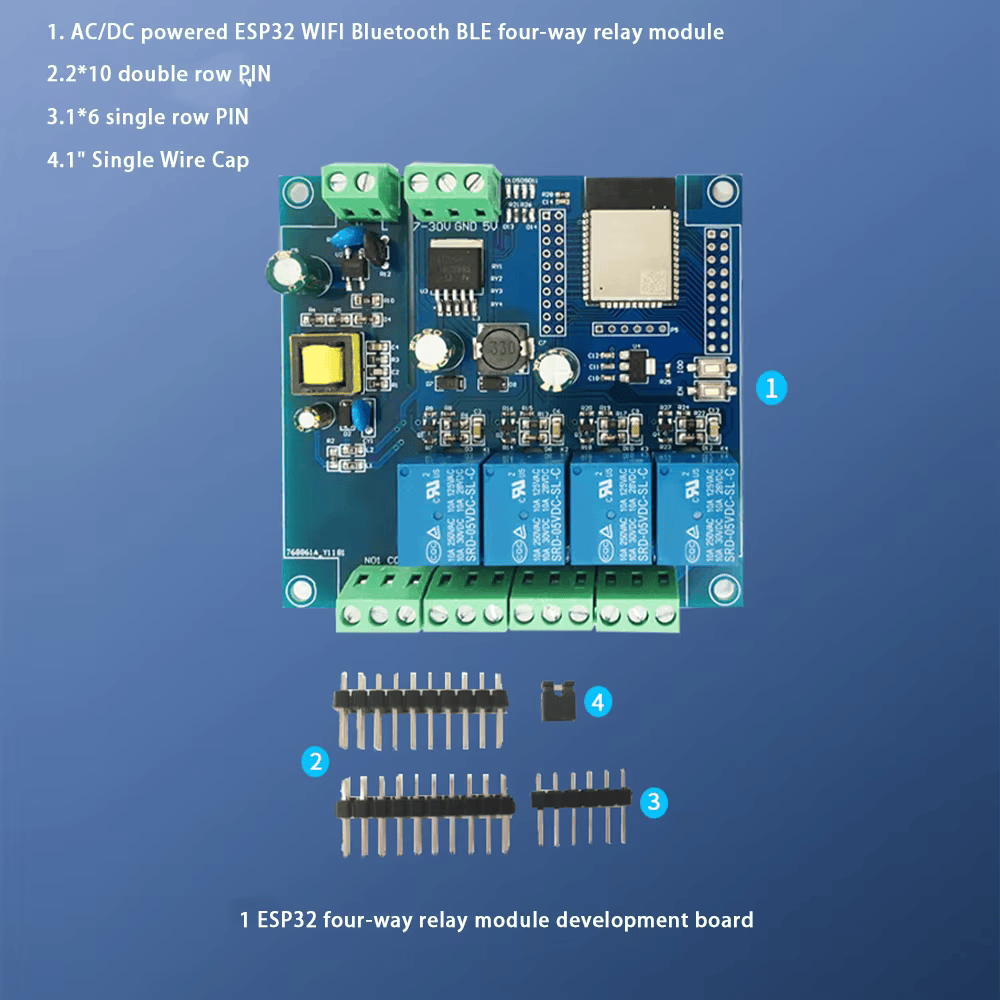

포장 목록
1 * AC/DC 전원 공급 장치 ESP32 4 방향 릴레이 모듈
2*10 이중 행 PIN
1*6 단일 행 PIN4.
1 * 싱글 라인 캡



참고 링크

https://blog.csdn.net/Naisu_kun/article/details/84958561#_35

https://blog.csdn.net/Naisu_kun/article/details/120201633

https://blog.csdn.net/Naisu_kun/article/details/84583785#_23



위 첫 링크에서 설명

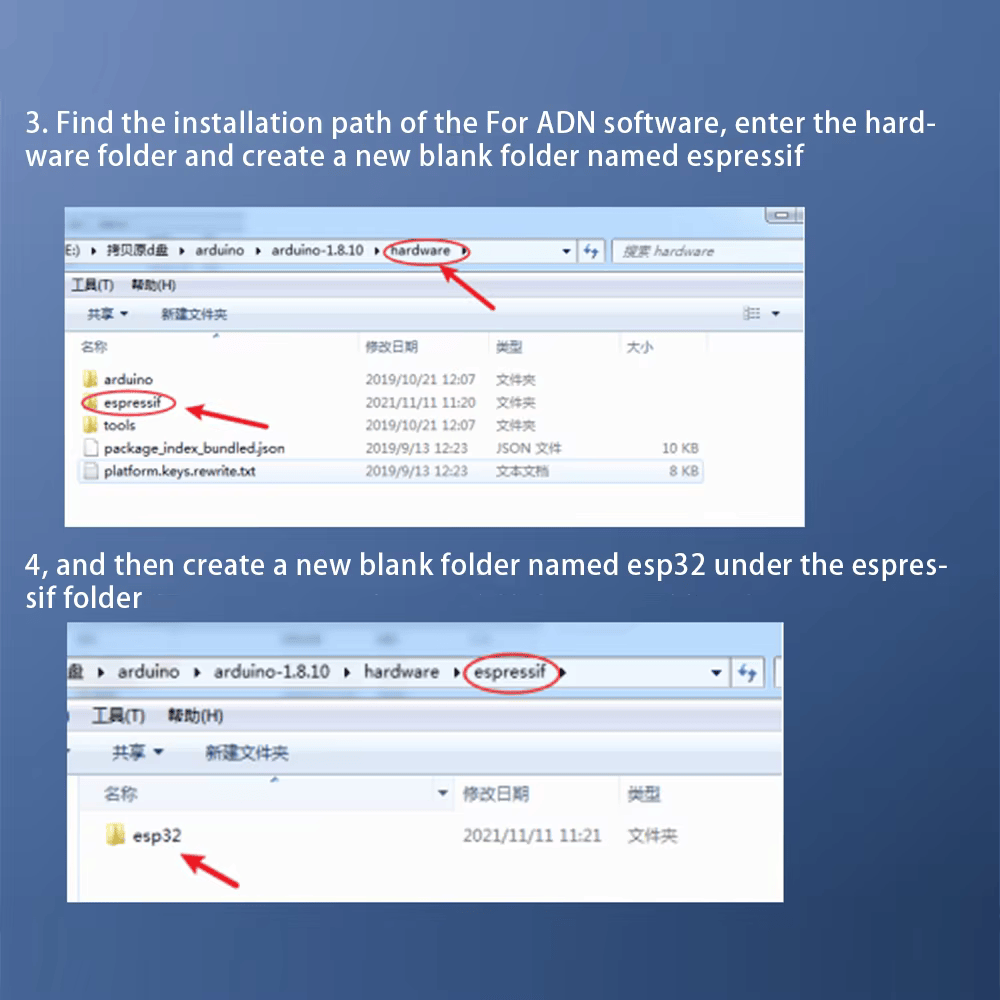

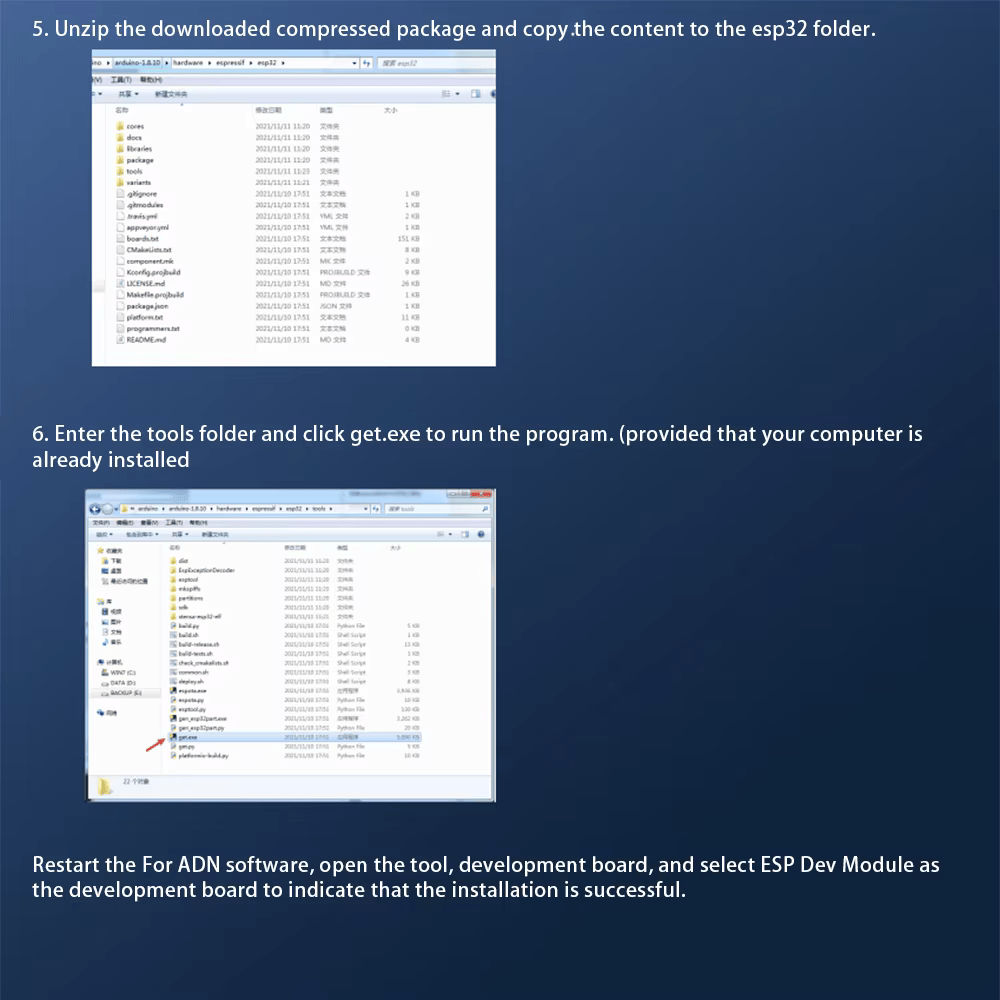

전체 프로세스는 네 가지 콘텐츠를 ESP32 모듈에 레코딩하는데, 이 네 가지 콘텐츠는 무엇일까요?첫 번째는 boot_app0.bin으로, 사용자 디렉토리
\AppData\Local\Arduino15\packages\esp32\hardware\esp32\1.0.0\tools\partitions 또는 공식 프로젝트 주소(https://)에서 찾을 수 있습니다. github.com/espressif/arduino-esp32/tree/master/tools/partitions 여기에서 찾습니다. 두 번째는 부트로더로, 사용자 디렉토리 \AppData\Local\Arduino15\packages\에서 찾을 수 있습니다.두 번째 조각은 부트로더로, 사용자 디렉토리 \AppData\Local\Arduino15\packages\esp32\hardware\esp32\1.0.0\tools\sdk\bin 또는 공식 프로젝트 주소 https://github.com/espressif/arduino-esp32/tree/master/tools/sdk/bin 에서 찾을 수 있습니다.



다양한 플래시 칩 통신 인터페이스 모드와 속도에 대응하는 많은 부트로더가 있습니다;

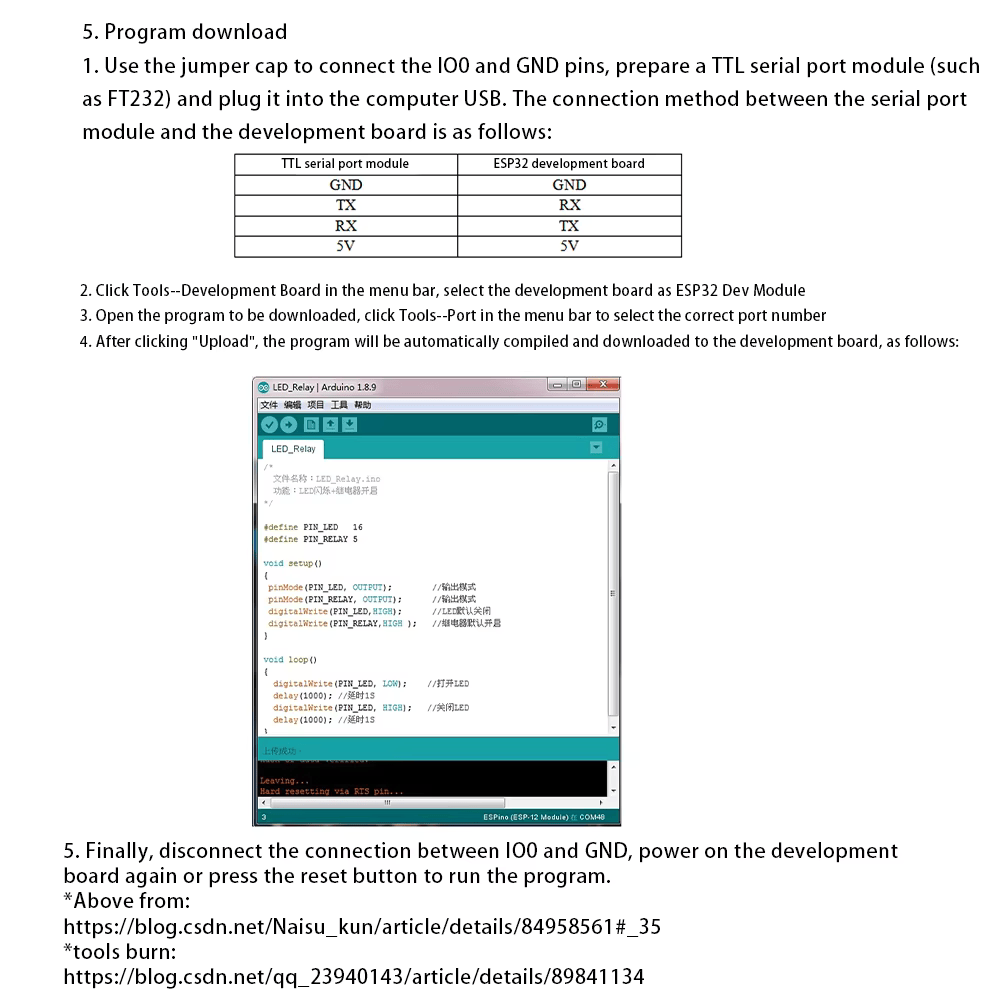

네 개의 파일을 모두 구울 수 있습니다.굽기 도구는 Loxin의 공식 도구(https://www.espressif.com/zh-hans/support/download/other-tools)입니다.



요약 이 시점에서 아두이노 개발 환경으로 esp32의 모든 개발이 완료되었으며, 이는 공식 IDF 개발 환경과 비교하여 훨씬 쉽고, 초보자가 esp32를 경험하기에 더 적합하도록 구축되었습니다.
