개요







Open Wrt 소개



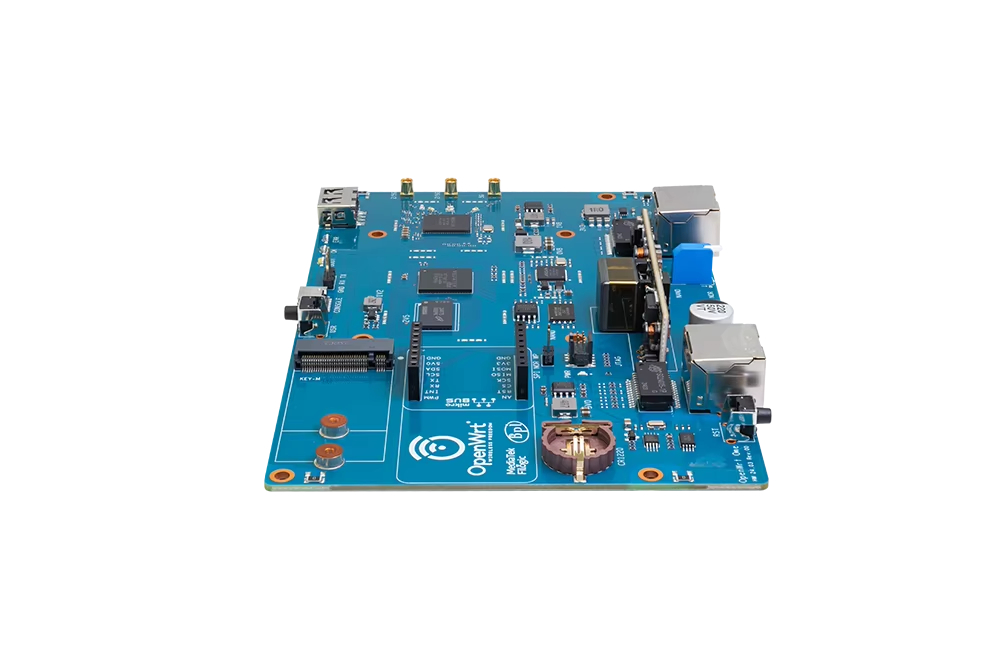

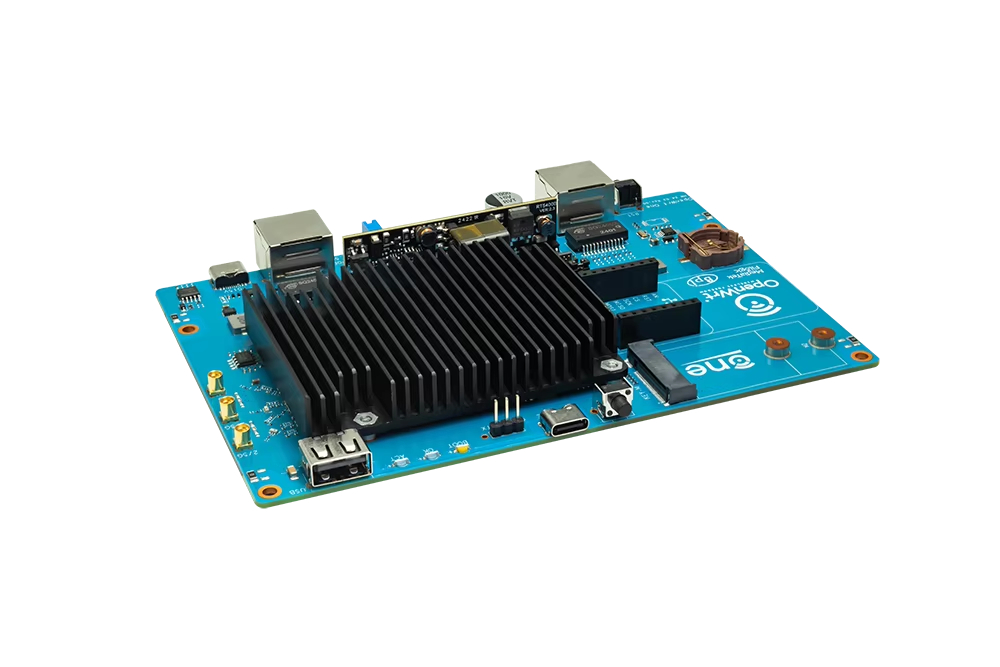

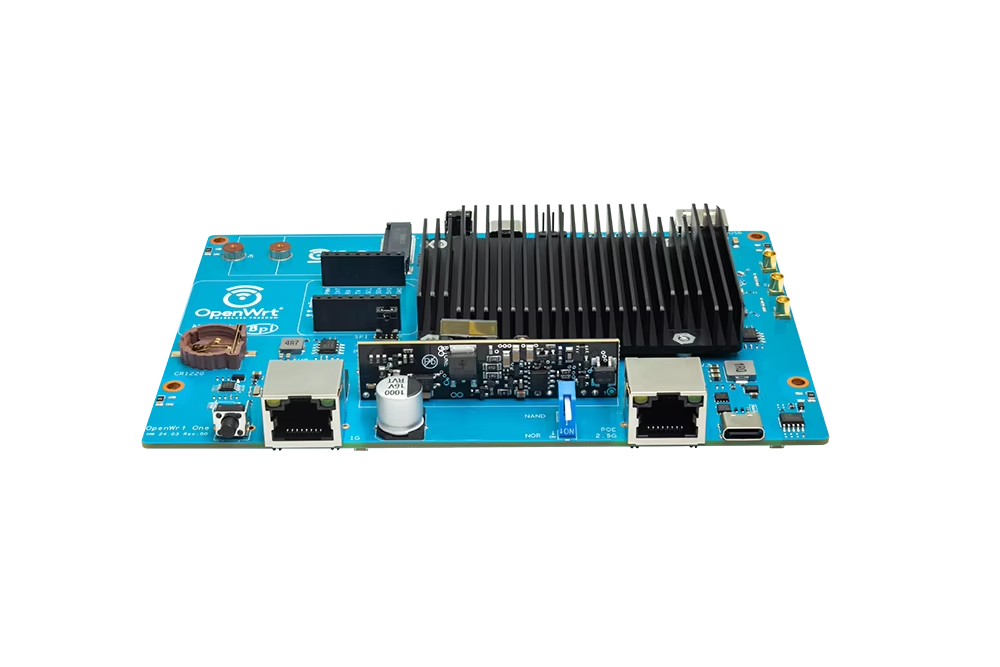

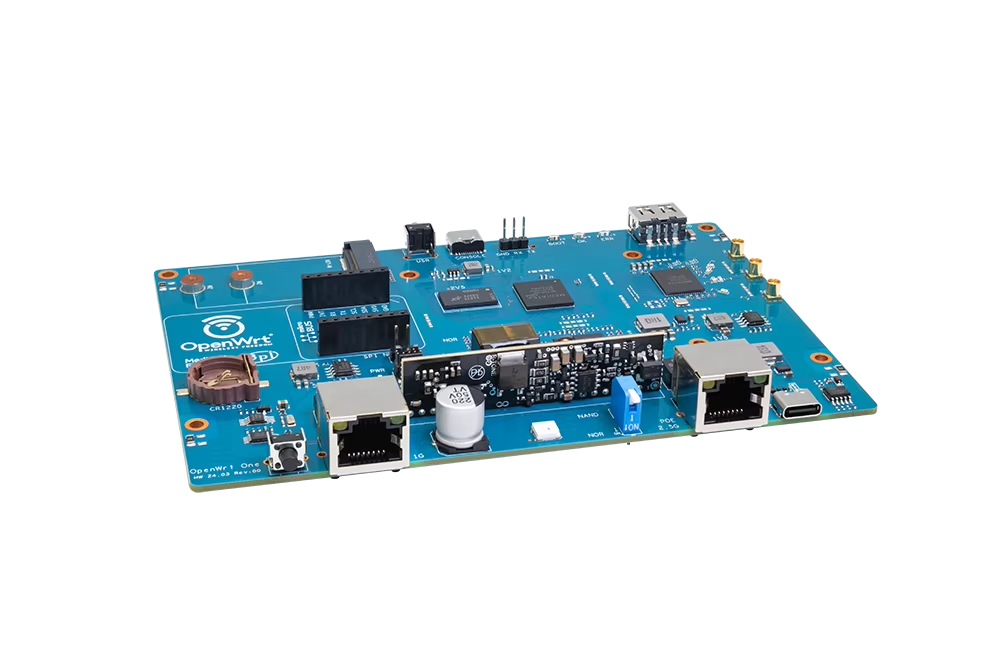

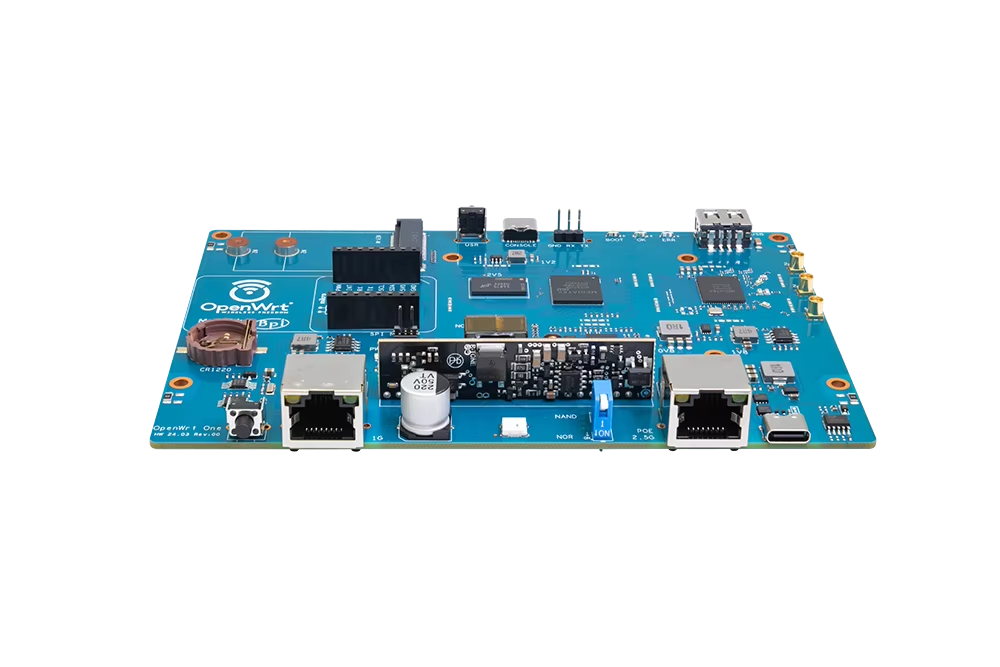

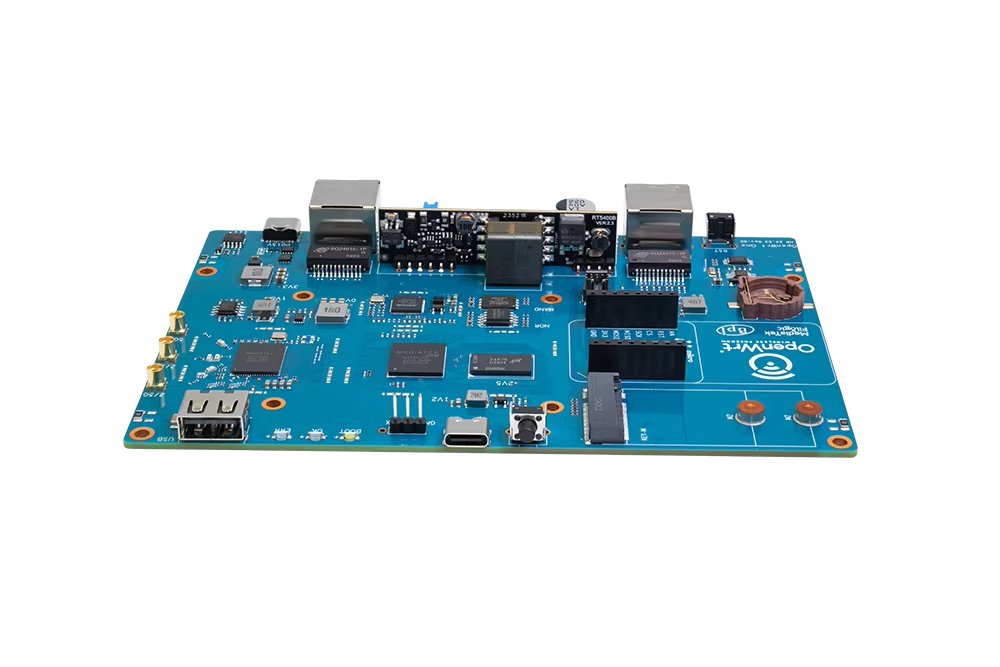

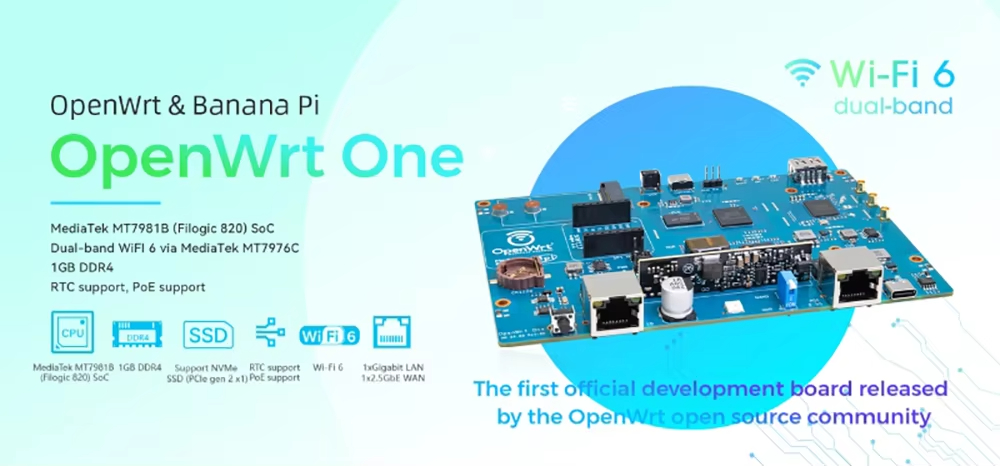

MediaTek MT7981B (Filogic 820) SoC 및 MediaTek MT7976C 듀얼 밴드 WiFi 6 칩셋을 기반으로 한 "OpenWrt One/AP-24.XY" 라우터 보드. OpenWRT 오픈 소스 커뮤니티의 첫 번째 공식 개발 보드입니다.



OpenWrt One은 WiFi 6, 듀얼 밴드, 3 × 3/2 × 2, 1x2.5Gbit WAN, 1x1Gbit LAN을 갖춘 MediaTek Filogic 820 SoC를 기반으로 한 장치입니다. 1GB DDR4 RAM, 256 MiB NAND, 16 MiB NOR, M.2 SSD 및 USB 2.0.



OpenWrt One은 1.3 GHz, 1 GB DDR4 RAM 및 256 MiB SPI NAND 스토리지의 듀얼 암 Cortex-a53 코어와 함께 Mediatek의 MT7981B SoC를 사용합니다. 또한 16 MiB 의 추가 보호 스토리지를 시스템 백업, 이중 스토리지 하드웨어로 통합하여 온보드 시스템이 brickable하고 마지막으로 M.2 을 통합했습니다. 2230/2242 NVMe PCIe 2 X1 포트를 사용하여 외부 스토리지를 추가할 수 있습니다. 또한 내부 시계용 배터리 홀더와 함께 OpenWrt One은 USB 2.0 Type-A 및 microBUS 확장 포트를 제공하여 다양한 기술적 가능성에 더 많은 인터페이스를 제공합니다.



OpenWrt One은 OpenWrt opensource 커뮤니티를 갖춘 최초의 보드 디자인입니다. 라우터 보드의 제조 및 배포도 처리 할 바나나 파이와 공동으로 설계되었습니다. OpenWrt One/AP-24.XY 라우터는 바나나 파이가 배포 네트워크를 통해 보드를 판매하면서 호스팅 및 OpenWrt 컨퍼런스 비용을 충당하기 위해 프로젝트 수입원을 제공해야합니다. 그리고 판매되는 모든 장치에 대해 OpenWrt에 배정된 자금으로 SDC (Software Freedom Conservancy) 에 기부합니다.



미디어텍 MT7981B(Filogic 820)



MediaTek MT7981B 는 임베디드 TCP/IP 스택을 포함하는 IoT 장치 용 소형 Wi-Fi 시스템 온 칩 (SoC) 입니다. IoT 장치는 MT7981B 를 사용하여 다른 스마트 장치 또는 클라우드 애플리케이션 및 서비스에 연결할 수 있습니다. MT7981B 의 연결은 Wi-Fi 스테이션 또는 액세스 포인트 (AP) 모드에서 Wi-Fi를 사용하여 이루어집니다.



주요 기능



• OpenWrt 공식 보드 및 지원
• 미디어텍 MT7981B (Filogic 820) SoC
• MediaTek MT7976C (2 × 2 2.4 GHz + 3 × 3 5Ghz) 를 통한 듀얼 밴드 WiFI 6
• 1GB DDR4
• 1 x 2.5GbE RJ45 포트 및 | 1 x 기가비트 이더넷 RJ45 포트
• 256 MiB SPI NAND 및 16 MiB SPI NOR 플래시는 보드를 거의 brickable하게 만드는 데 사용됩니다
• NVMe SSD 용 M.2 2242/2230 소켓 (PCIe 겐 2x1)
• RTC 지원
• PoE 지원
• 확장 모듈 용 MikroBUS 소켓



사용 범위



• 메이커 DIY
• OpenWrt 학습 및 개발
• IoT
• Wi-Fi 라우터
• 나스
• 네트워크 통신 응용 프로그램



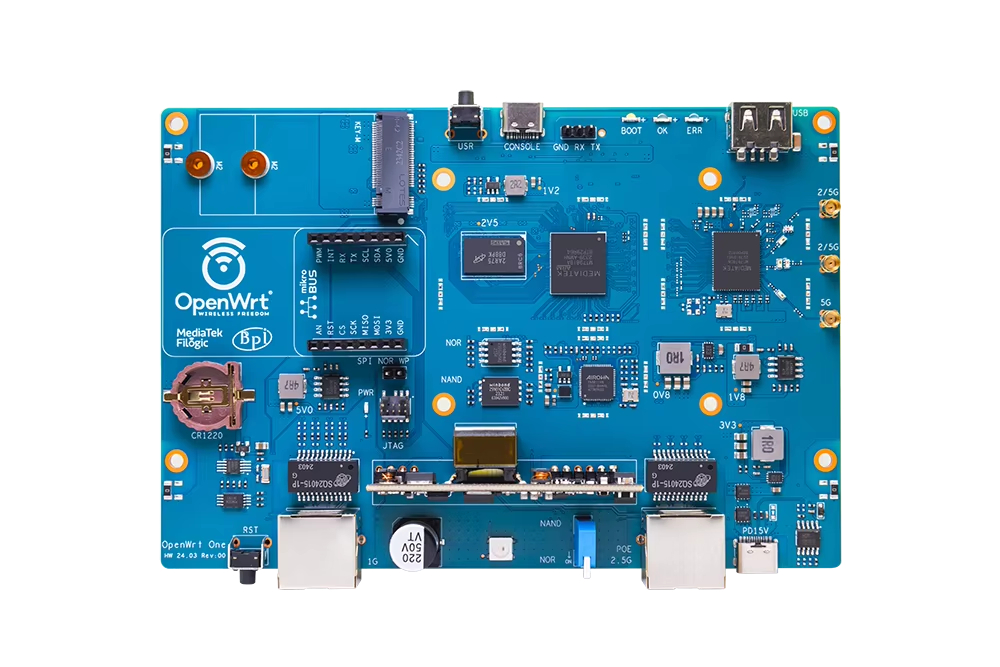

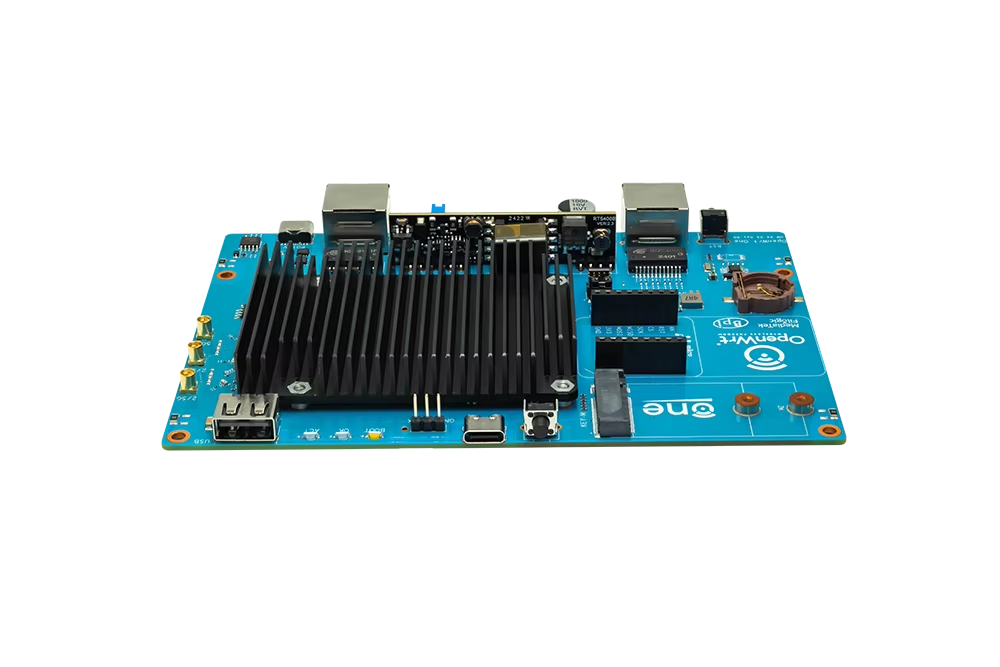

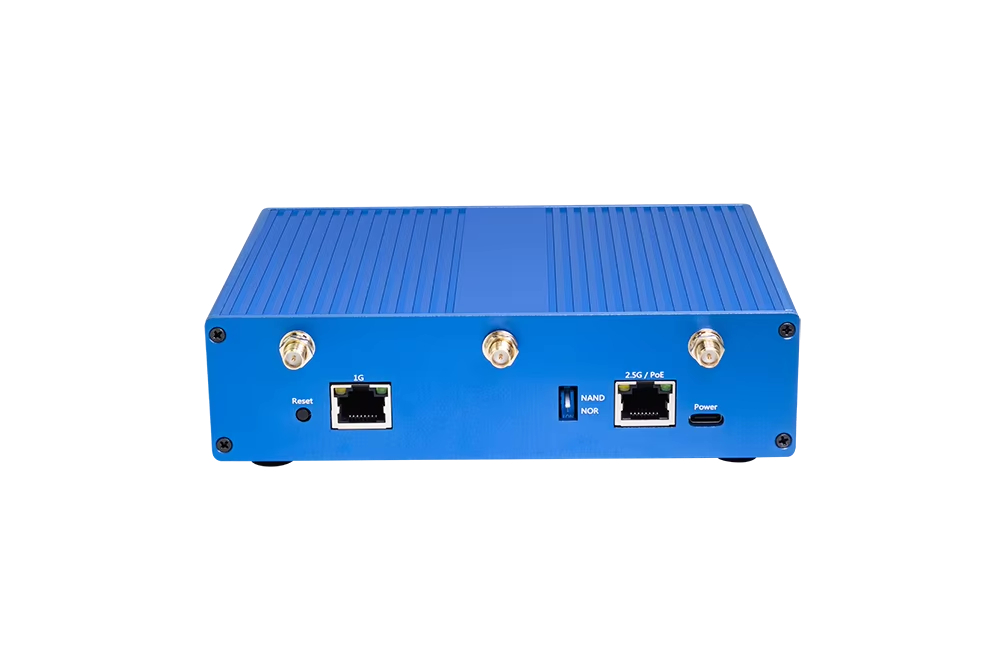

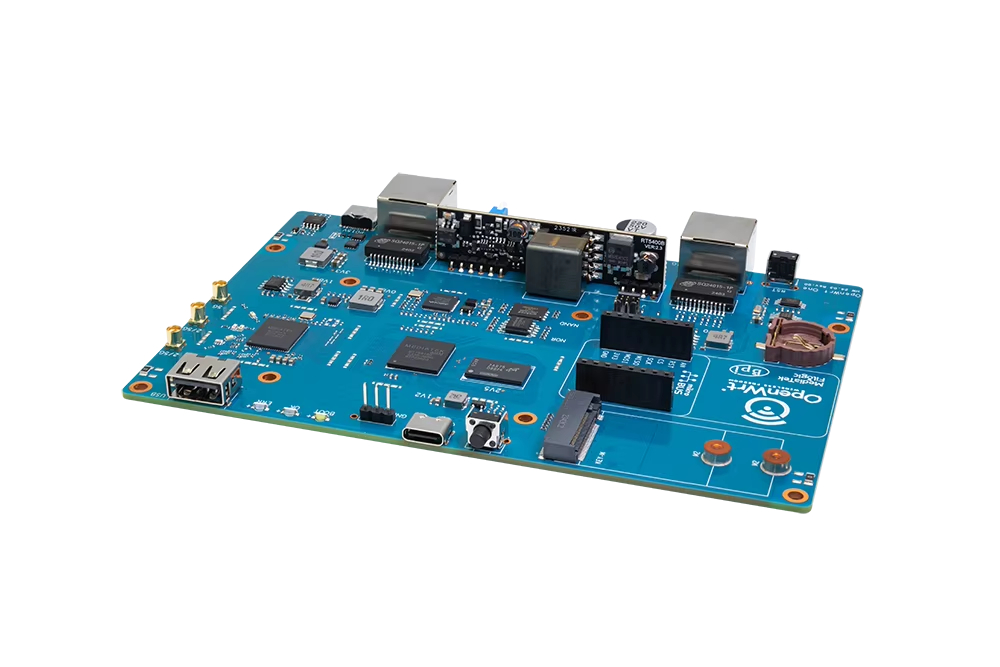

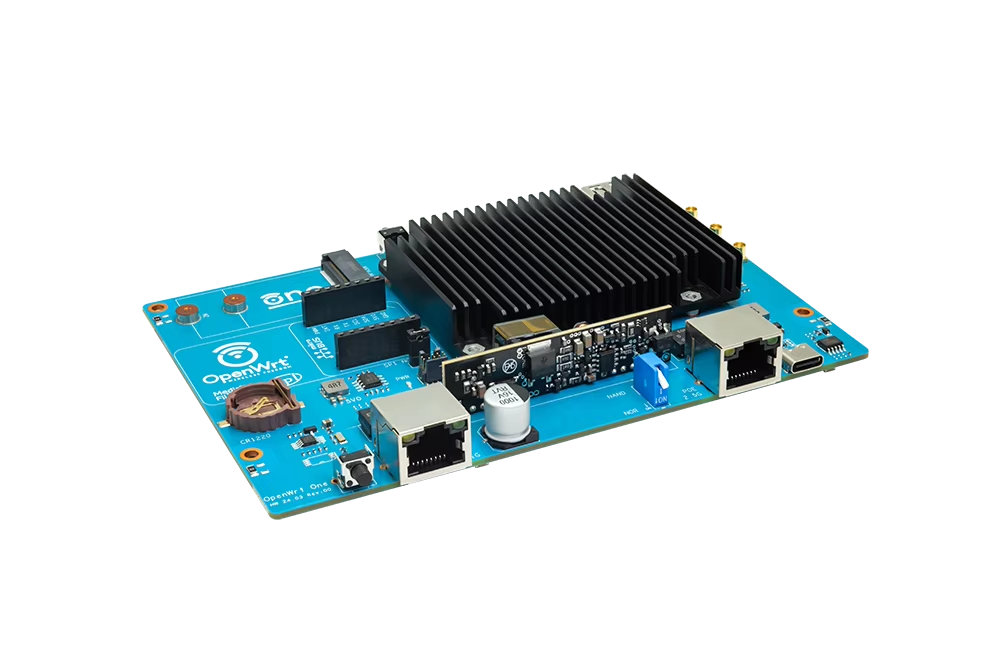

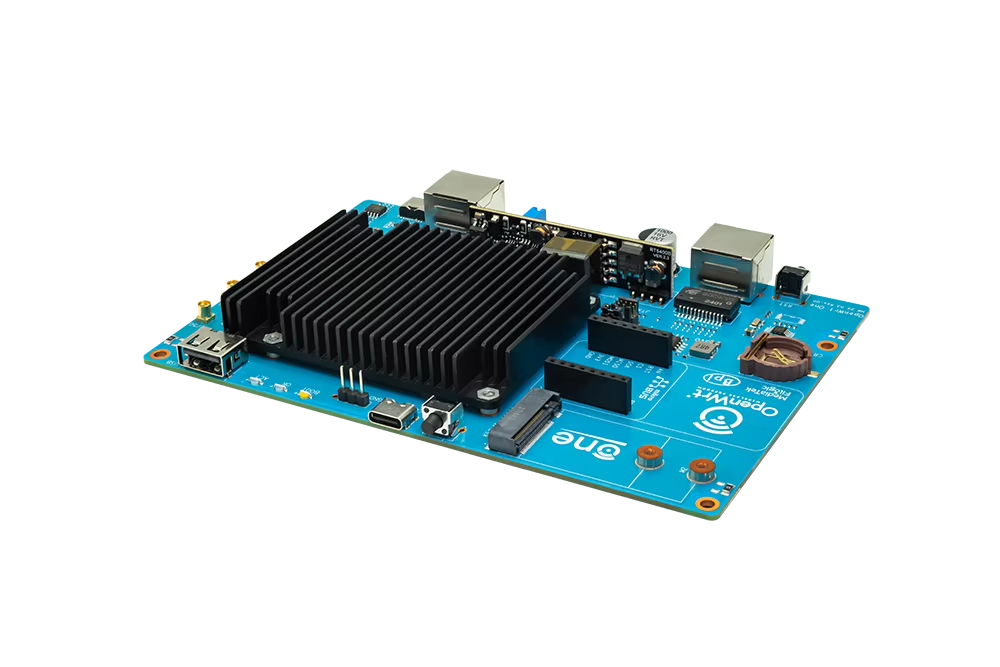

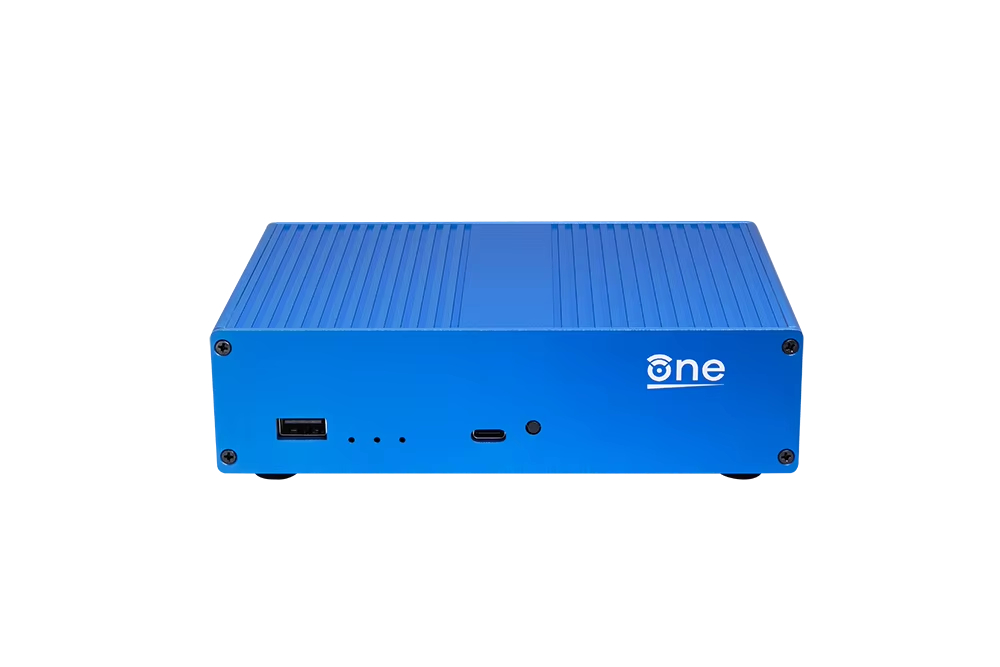

하드웨어 인터페이스







하드웨어 사양



OpenWrt One의 하드웨어 사양
SoC	MediaTek MT7981B (Filogic 820) 듀얼 코어 Cortex-A53 프로세서 @ 1.3 GHz
시스템 메모리	1GB DDR4
수납	U-부팅 및 리눅스를위한 256 MB SPI NAND 플래시
	쓰기 금지 된 (기본적으로) 복구 부트 로더를위한 16 MB SPI NOR 플래시 (점퍼로 재 플래시를 활성화 할 수 있음)
	두 가지 유형의 플래시 장치를 사용하여 보드를 거의 열 수 없게 만듭니다.
	NVMe SSD 용 M.2 2242/2230 소켓 (PCIe 겐 2x1)
네트워킹	1 x 2.5GbE RJ45 포트
	1 x 기가비트 이더넷 RJ45 포트
	MediaTek MT7976C 를 통한 듀얼 밴드 WiFI 6 (2 × 2 2.4 GHz + 3 × 3/2 × 2 + 제로 대기 DFS 5Ghz)
	3x MMCX 안테나 커넥터
USB	1x USB 2.0 유형-A 호스트 포트
	USB 칩에 Holtek HT42B534-2 UART를 사용하여 USB Type-C (장치, 콘솔) 포트
확장	확장 모듈 용 MikroBUS 소켓

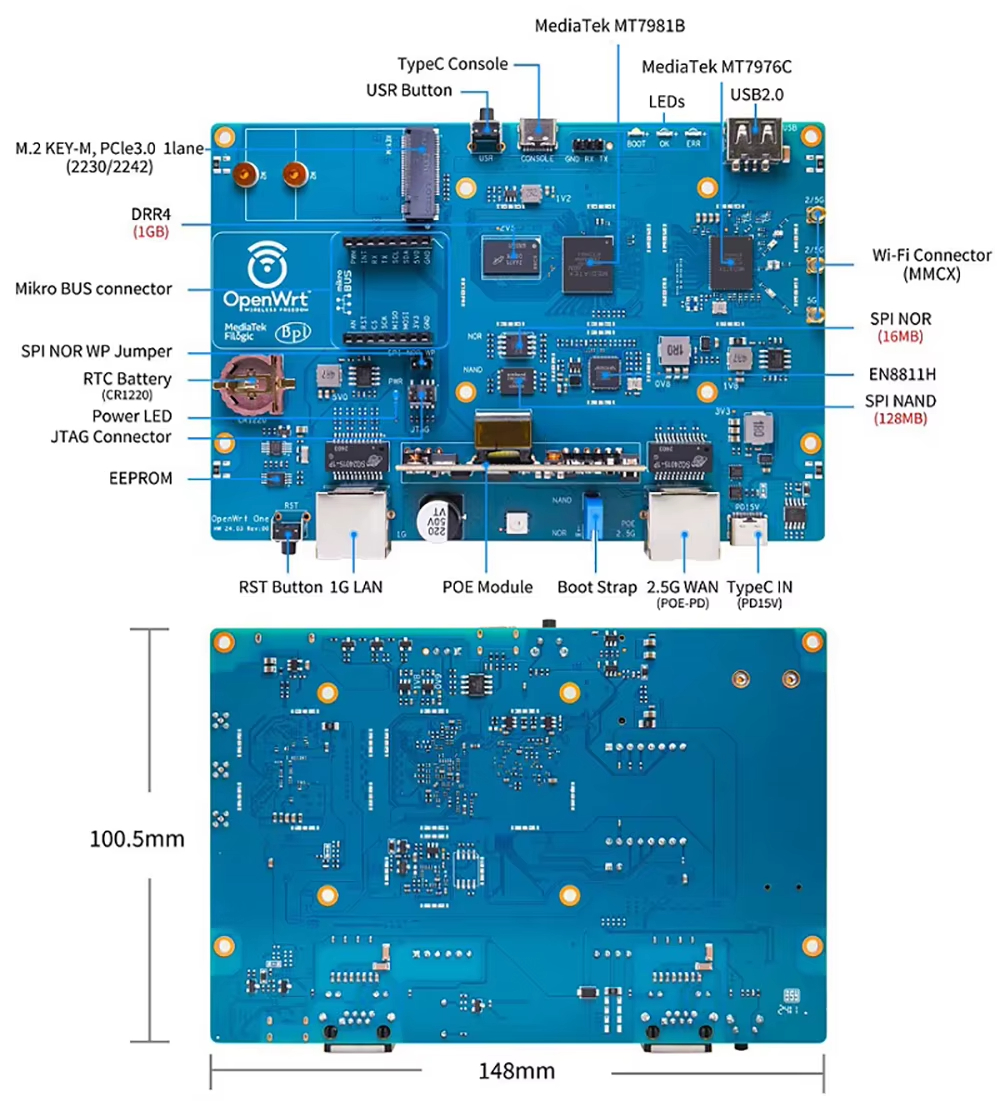

디버깅	USB-C 포트 또는 3 핀 헤더를 통한 콘솔, 메인 SoC용 10 핀 JTAG/SWD 헤더
RTC	RTC 온보드 지원
기타	재설정 및 사용자 단추
	부팅 선택 스위치: NAND (정사이즈) 또는 NOR (복구)
	2x PWM LED, 2x 이더넷 LED (GPIO 구동)
	EM6324 외부 하드웨어 워치 독
	CR1220 코인 셀용 배터리 백업 홀더가 있는 NXP PCF8563TS (I2C) RTC
전원 공급 장치	USB-C 포트에 15V USB-PD
	RT5040 모듈을 통한 802.3at/af PoE 옵션

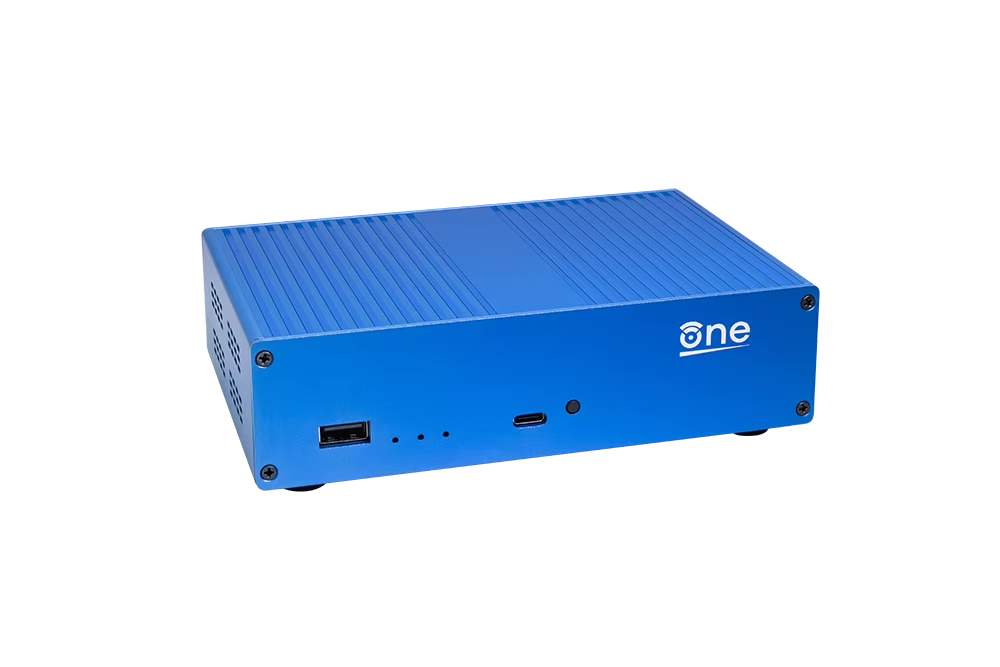

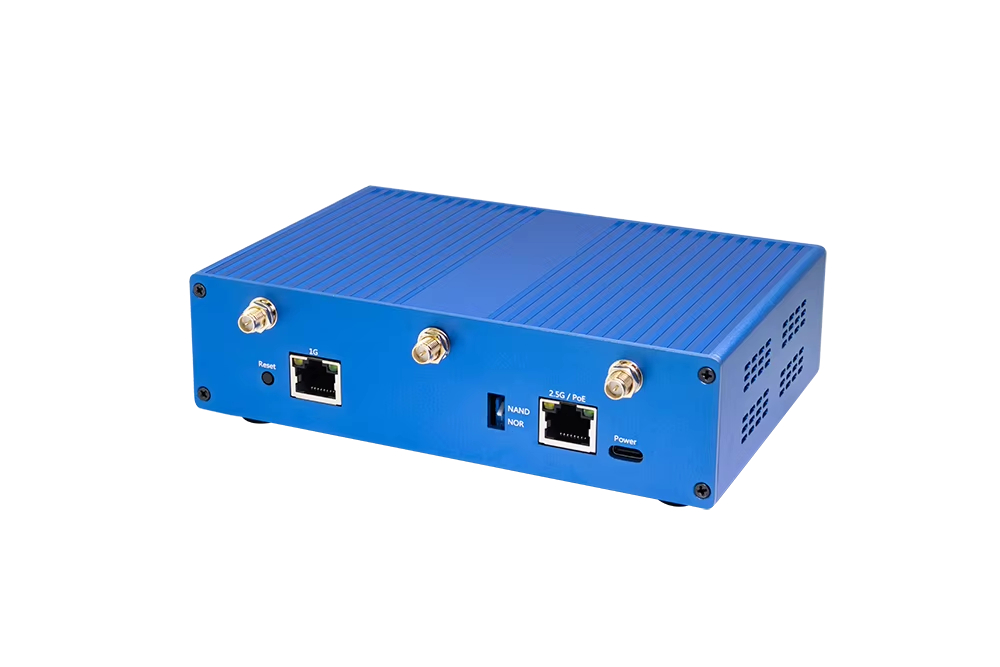

치수	바나나 파이 BPI-R4 케이스 디자인과 호환되는 148x100.5mm
인증	FCC/EC/RoHS 규정 준수
