ESP32-S3-LCD-2.8 ESP32-S3-LCD-2.8B ESP32-S3 LCD 스크린, 와이파이 블루투스 개발 보드, 터치 디스플레이, C 타입, 2.8 인치
제품 개요
특징:
1. 고성능 프로세서: 240 MHz의 클럭 속도를 갖춘 ESP32-S3 듀얼 코어 32 비트 LX7 프로세서가 장착되어 있습니다.

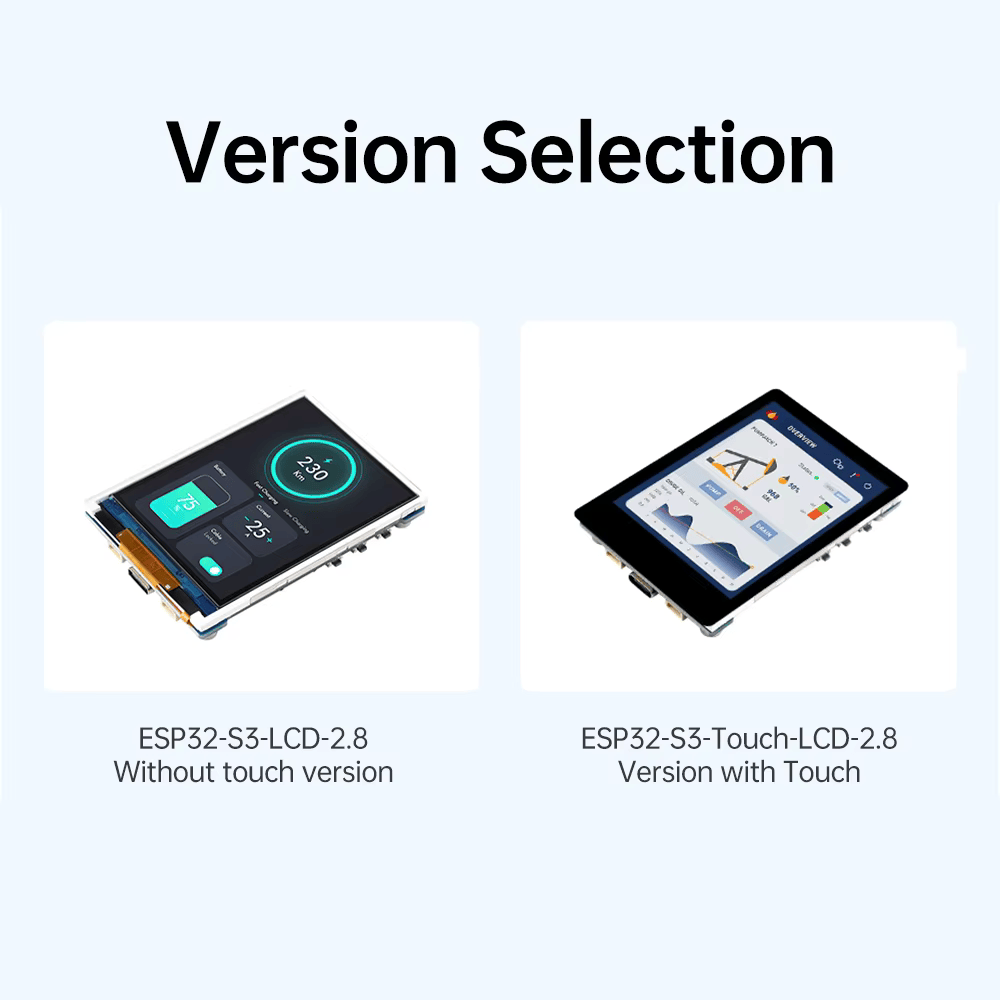

2. 고해상도 디스플레이 화면: 선택할 수있는 두 가지 화면 사양이 있습니다: 2.8 인치 240 × 320 해상도 및 480 × 640 해상도, 터치 버전 사용/없이.

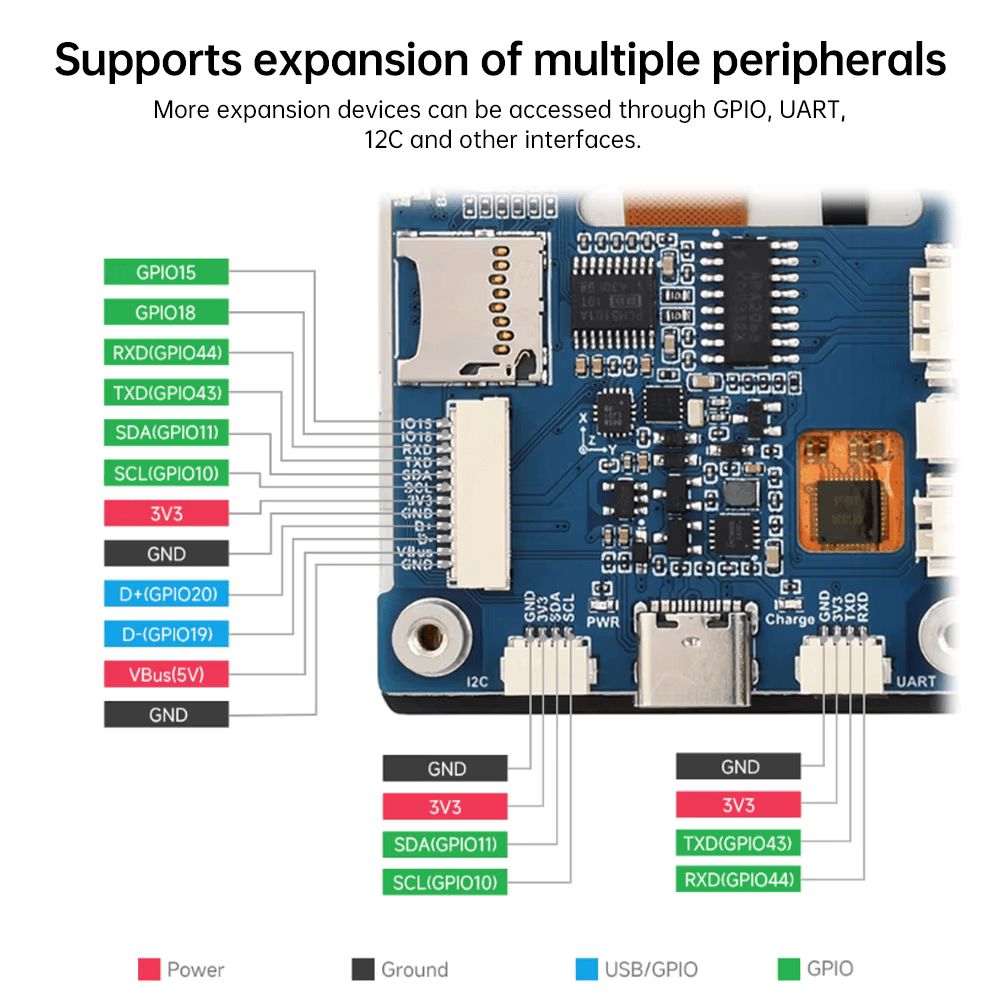

3. 주변 장치 인터페이스 강화: UART, I2C, GPIO 및 기타 인터페이스 도입, 여러 장치 확장 지원, USB 직렬 포트 통합, 유연하고 다양한 기능.

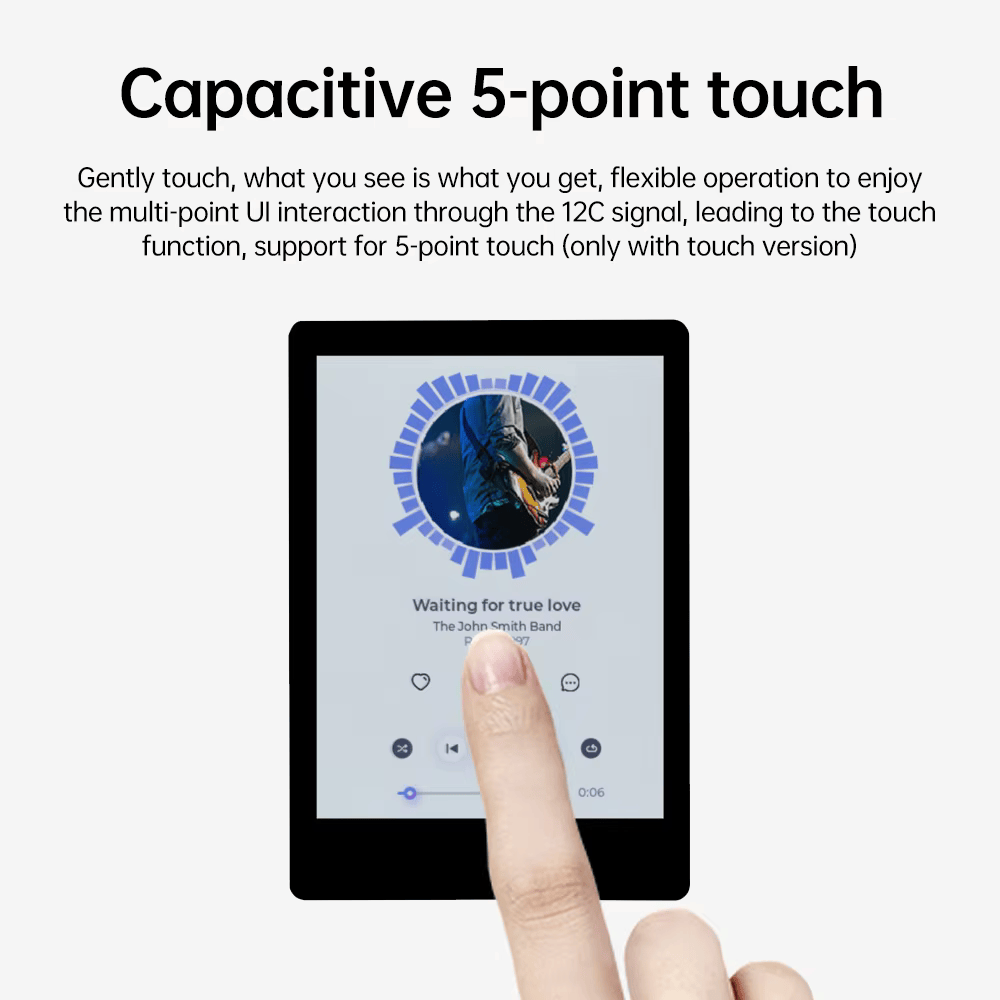

4. 멀티 터치 경험: I2C 를 통해 제어되는 5 포인트 용량 성 터치 (터치 버전 만 포함) 지원, 부드러운 작동 및보다 유연한 UI 상호 작용.
5. 강력한 확장 기능: 온보드 스피커, 6 축 센서, RTC 시계, 마이크로 SD 카드 홀더 및 다양한 요구를 충족시키는 배터리 충전 관리.
성능 특성:

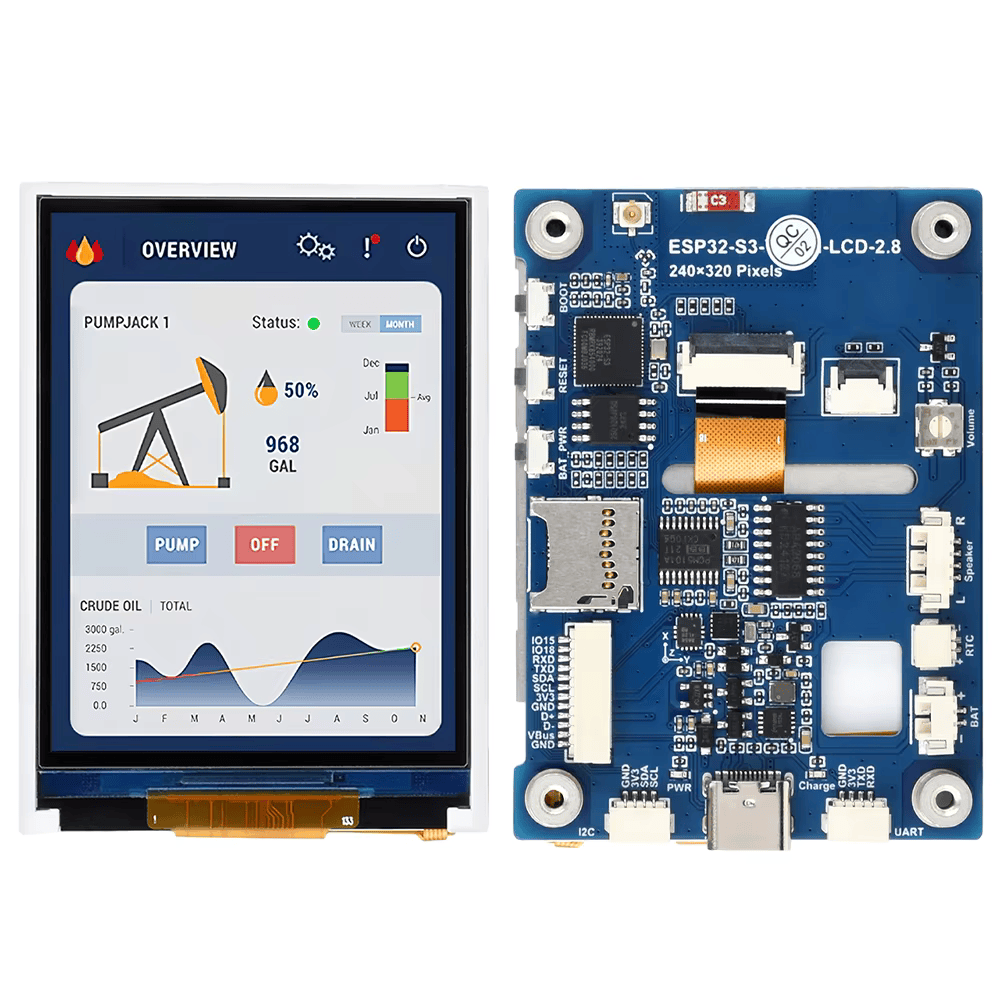

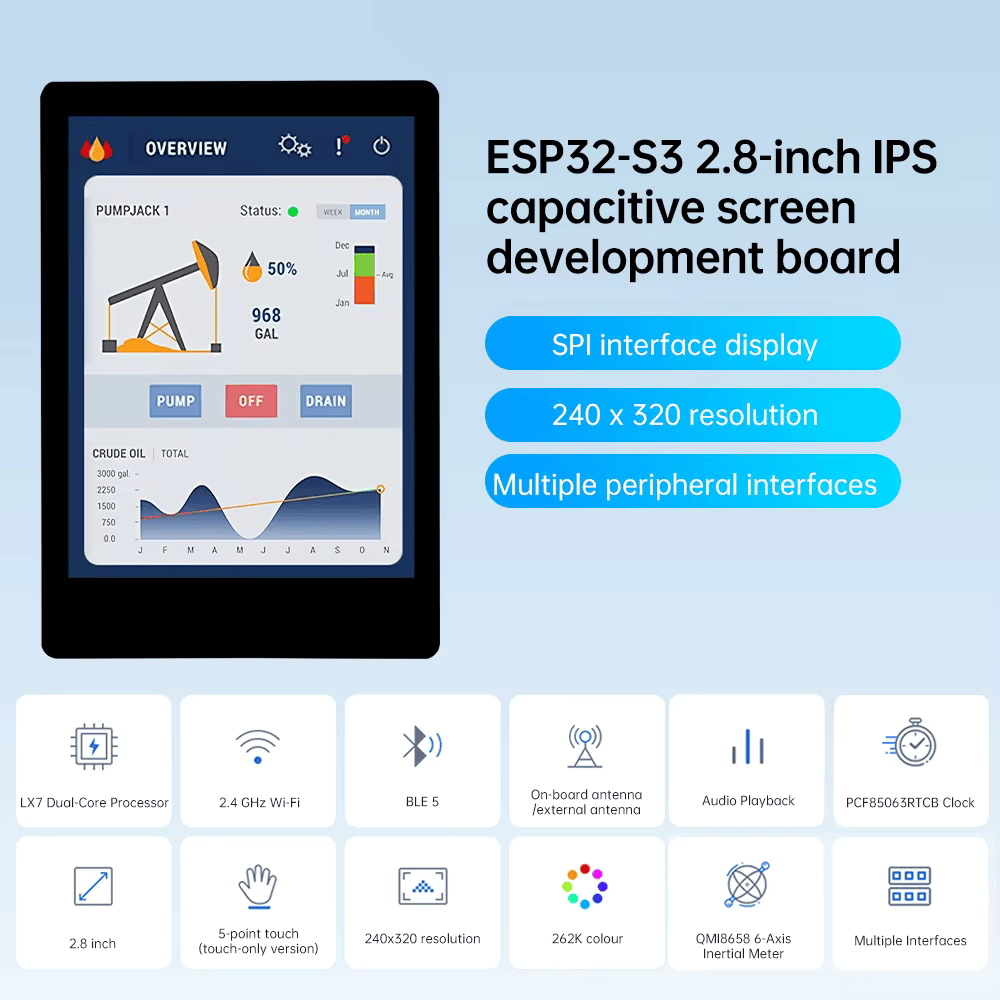

스타일 1: ESP32-S3-LCD-2.8/ESP32-S3-Touch-LCD-2.8:
이 제품은 2.4GHz Wi-Fi와 BT BLE 5 를 지원하는 마이크로 컨트롤러 개발 보드입니다. 대용량 플래시 및 PSRAM과 통합 된 온보드 2.8 인치 LCD 화면 (터치 버전이없는 옵션/터치 버전 포함) 은 LVGL과 같은 GUI 인터페이스 프로그램을 원활하게 실행할 수 있습니다. 여러 주변 장치 인터페이스를 결합하여 HMI 및 기타 ESP32-S3 응용 프로그램을 신속하게 개발할 수 있습니다.
고성능 Xtensa 32 비트 LX7 듀얼 코어 프로세서 장착, 최대 240 MHz의 클럭 속도
2.4 GHz Wi-Fi (802.11 b/g/n) 및 BT 5 (LE) 지원, 온보드 안테나
보드 512KB SRAM 및 384KB ROM에 16MB 플래시 및 8MB PSRAM이 쌓여 있음

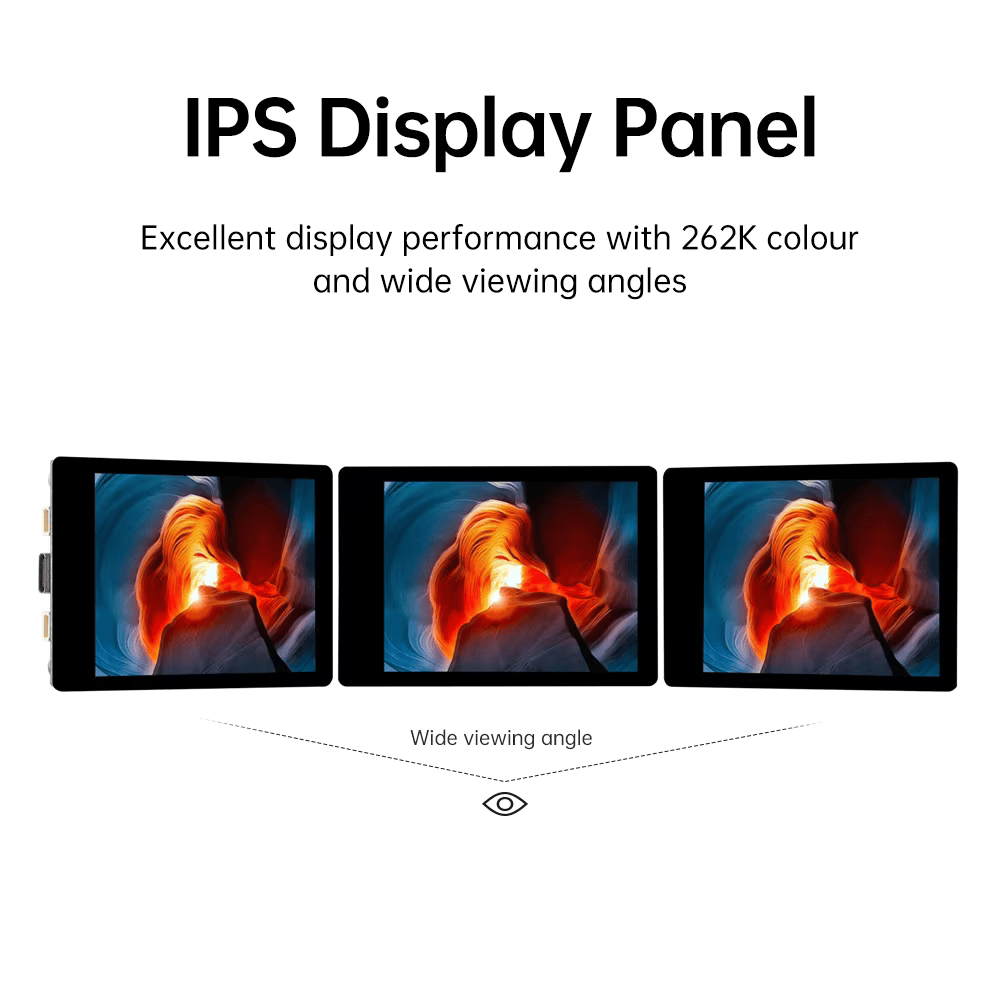

온보드 2.8 인치 LCD 스크린, 240 × 320 해상도, 262K 컬러
정전식 터치, 5 점 터치 및 인터럽트를 제어하는 I2C 인터페이스 지원 (터치 버전만 해당)
UART, I2C 및 일부 IO 인터페이스 도입, 최고 속도 USB 직렬 포트 통합
온보드 스피커, QMI8658 6 축 센서, RTC 클럭 센서, Micro SD 카드 홀더, 배터리 충전 관리 모듈 등
유연한 클럭, 다중 전원 모드 등의 정확한 제어를 지원하여 여러 시나리오에서 저전력 모드를 달성
제품 크기

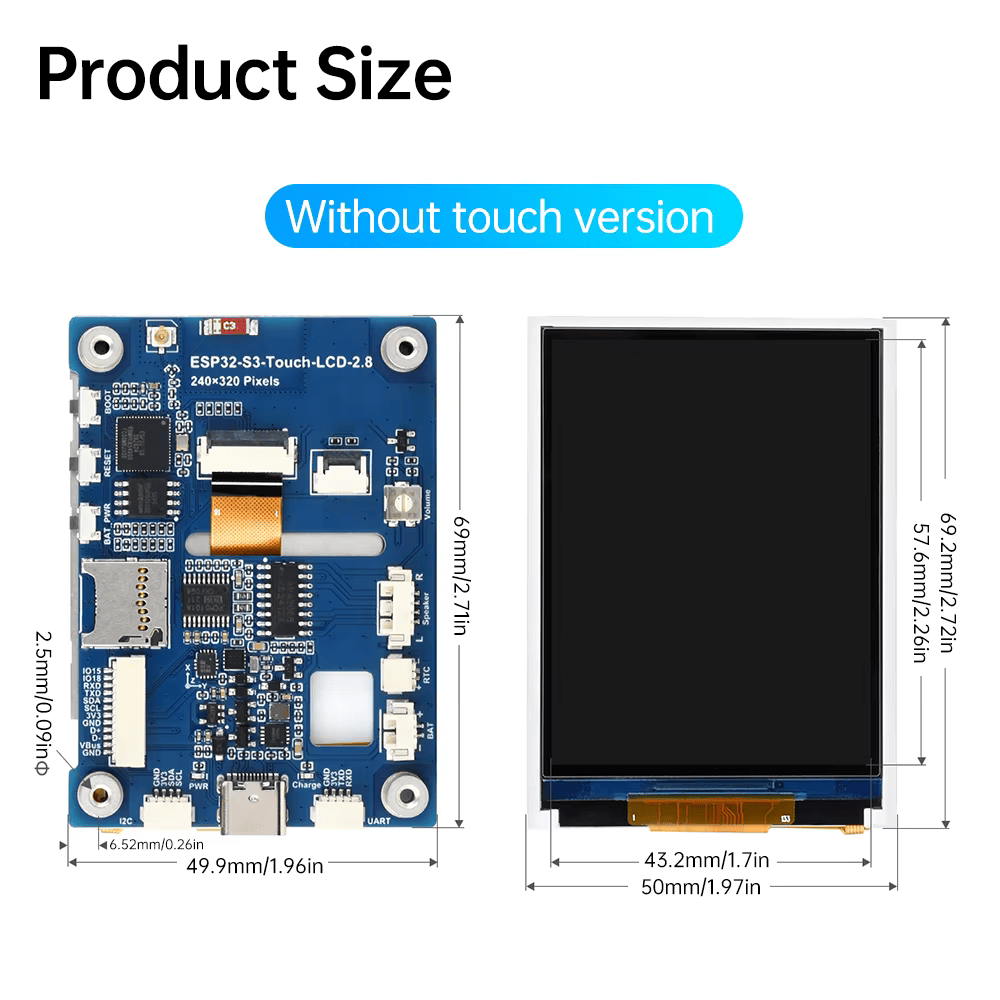

터치 버전 없음: 69.2mm * 50mm

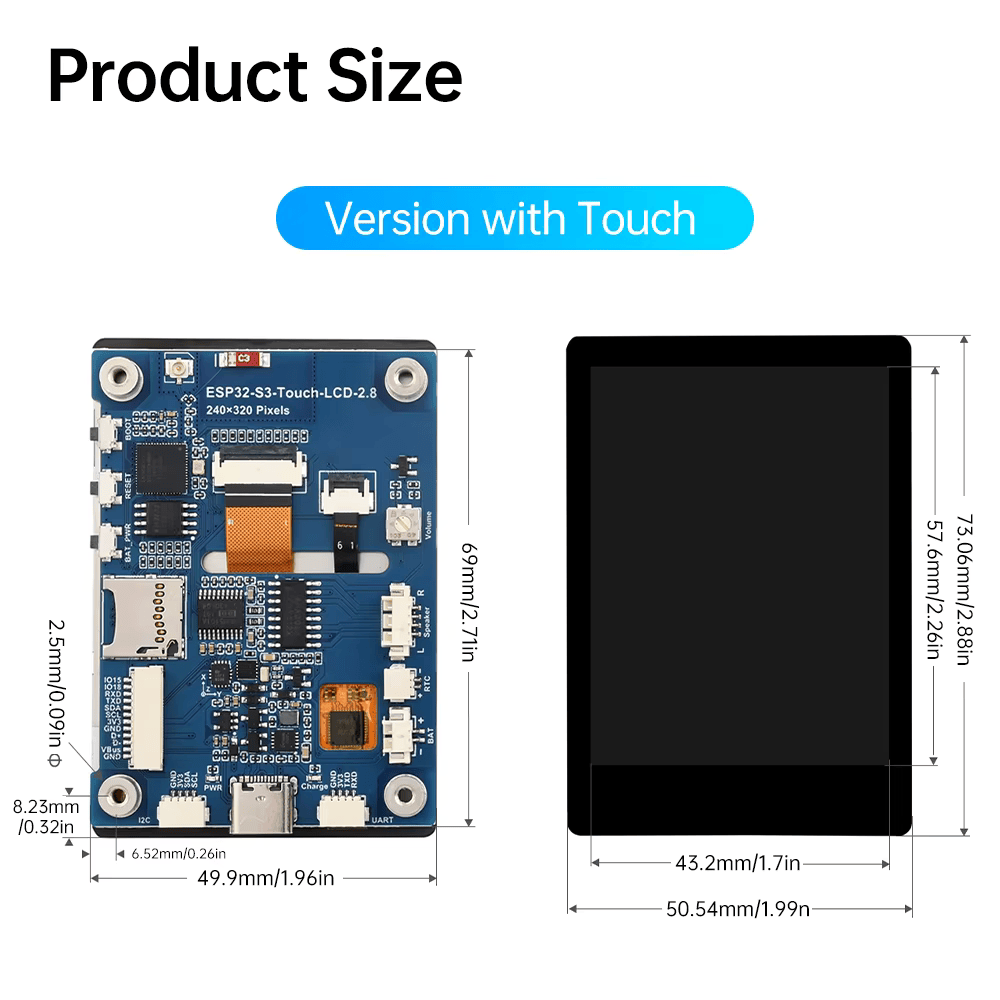

터치 버전: 73.06mm * 50.54mm

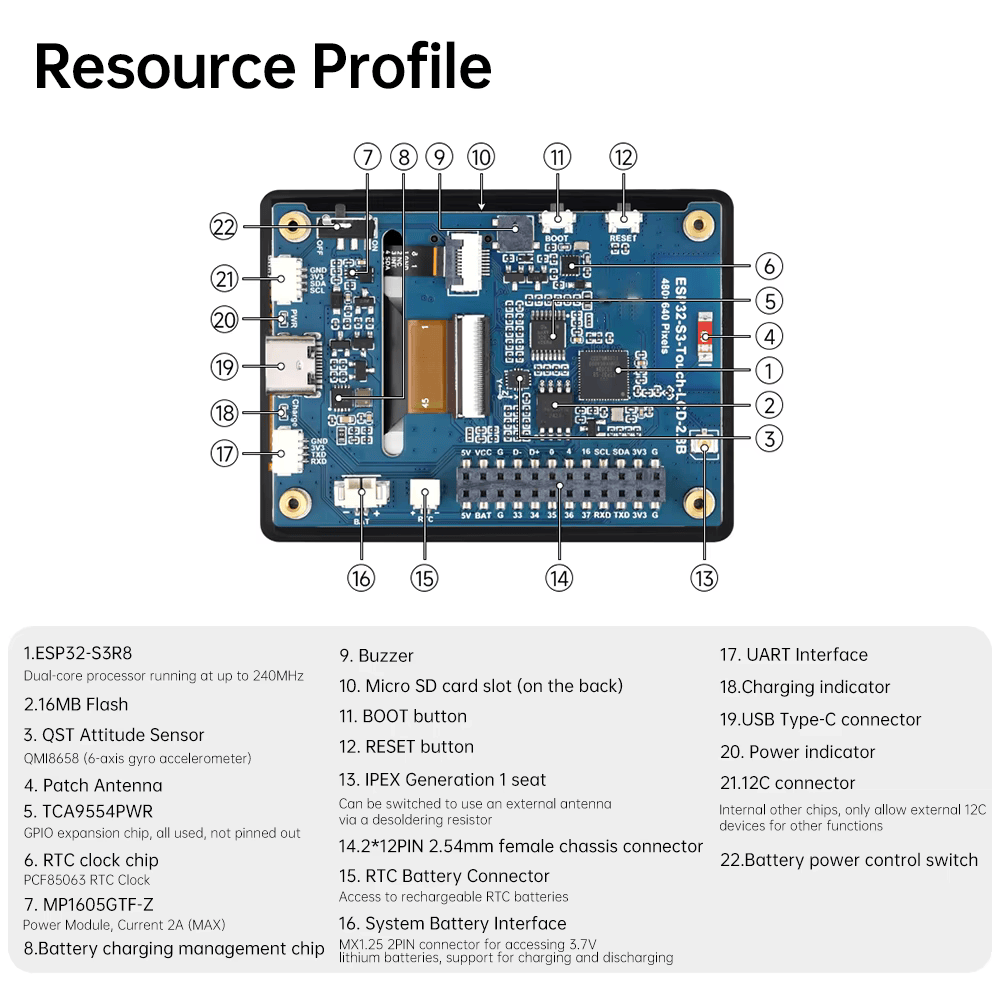

스타일 2: ESP32-S3-LCD-2.8B/ESP32-S3-Touch-LCD-2.8B:
이 제품은 2.4GHz Wi-Fi와 BT BLE 5 를 지원하는 마이크로 컨트롤러 개발 보드입니다. 대용량 플래시 및 PSRAM과 통합 된 온보드 2.8 인치 스크린 (터치 버전 없음/터치 버전 포함) 으로 LVGL과 같은 GUI 인터페이스 프로그램을 원활하게 실행할 수 있습니다. 여러 주변 장치 인터페이스를 결합하여 HMI 및 기타 ESP32-S3 애플리케이션을 신속하게 개발할 수 있습니다.
고성능 Xtensa 32 비트 LX7 듀얼 코어 프로세서 장착, 최대 240 MHz의 클럭 속도
2.4GHz Wi-Fi (802.11 b/g/n) 및 BT 5 (LE) 지원, 온보드 안테나
온보드 512KB SRAM, 384KB ROM, 8MB PSRAM 및 16MB 플래시
온보드 2.8 인치 터치 스크린, 480 × 640 해상도
I2C 인터페이스 제어 터치 및 인터럽트 지원 (터치 버전 만 해당)

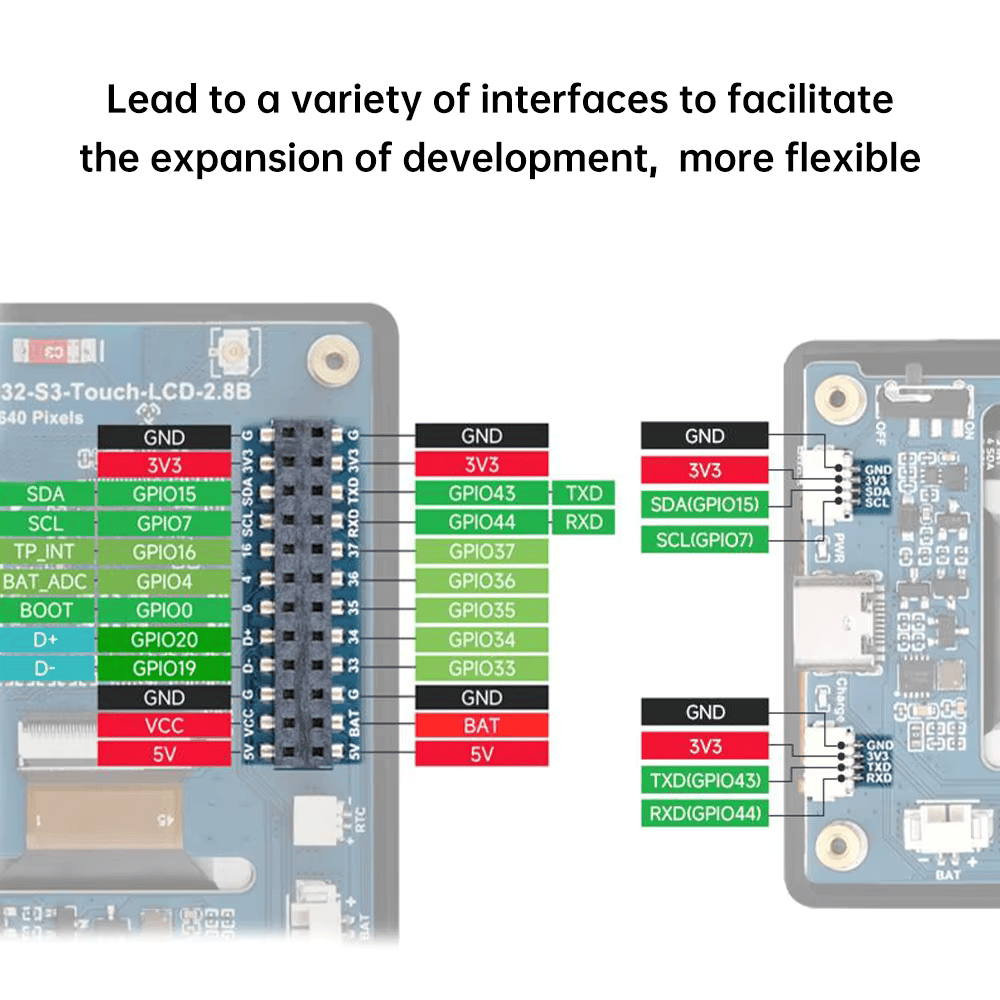

UART, I2C 및 일부 IO 인터페이스 도입, 최고 속도 USB 직렬 포트 통합
온보드 QMI8658 6 축 센서, RTC 클럭 센서, Micro SD 카드 슬롯 및 배터리 충전 관리 모듈 등
유연한 클럭, 다중 전원 모드 등의 정확한 제어를 지원하여 여러 시나리오에서 저전력 모드를 달성
LCD 화면 매개 변수:

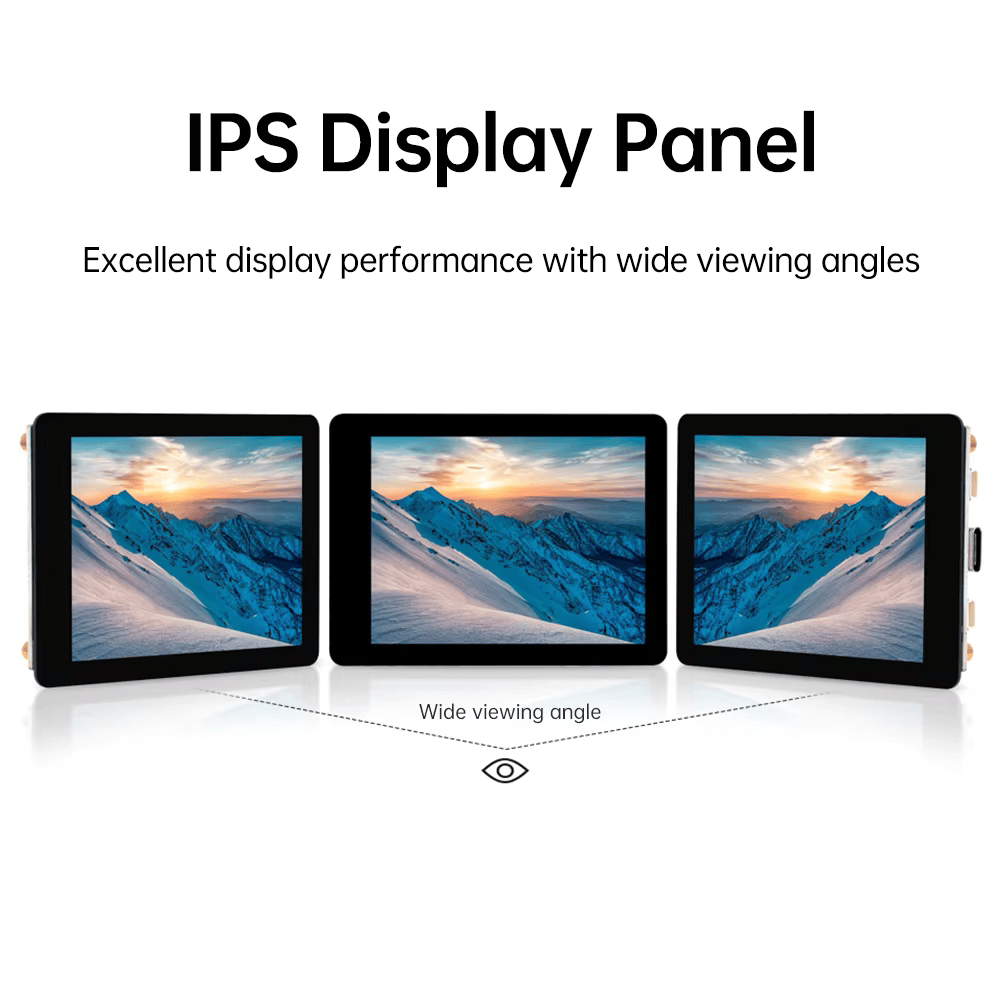

디스플레이 패널: IPS LCD
디스플레이 크기: 2.8 인치
디스플레이 해상도: 480 × 640
디스플레이 색상: 65K
통신 인터페이스: SPI + RGB
드라이버 IC: ST7701
터치: 터치 버전만 지원
터치 IC: GT911
제품 크기
터치 버전없이: 65.2mm * 45.9mm
터치 버전: 71.36mm * 52.9mm
패키지 포함 사항
스타일 1: ESP32-S3-LCD-2.8/ESP32-S3-Touch-LCD-2.8:
ESP32-S3-2.8 개발 보드 x 1
SH1.0 12PIN 연결 케이블 약 100mm x 1
SH1.0 4PIN 연결 와이어 약 100mm (2 개) x 1
2030 스피커 x 1
스타일 2: ESP32-S3-LCD-2.8B/ESP32-S3-Touch-LCD-2.8B:
ESP32-S3-LCD-2.8B 개발 보드 x 1
SH1.0 4PIN 연결 와이어 약 100mm x 2
