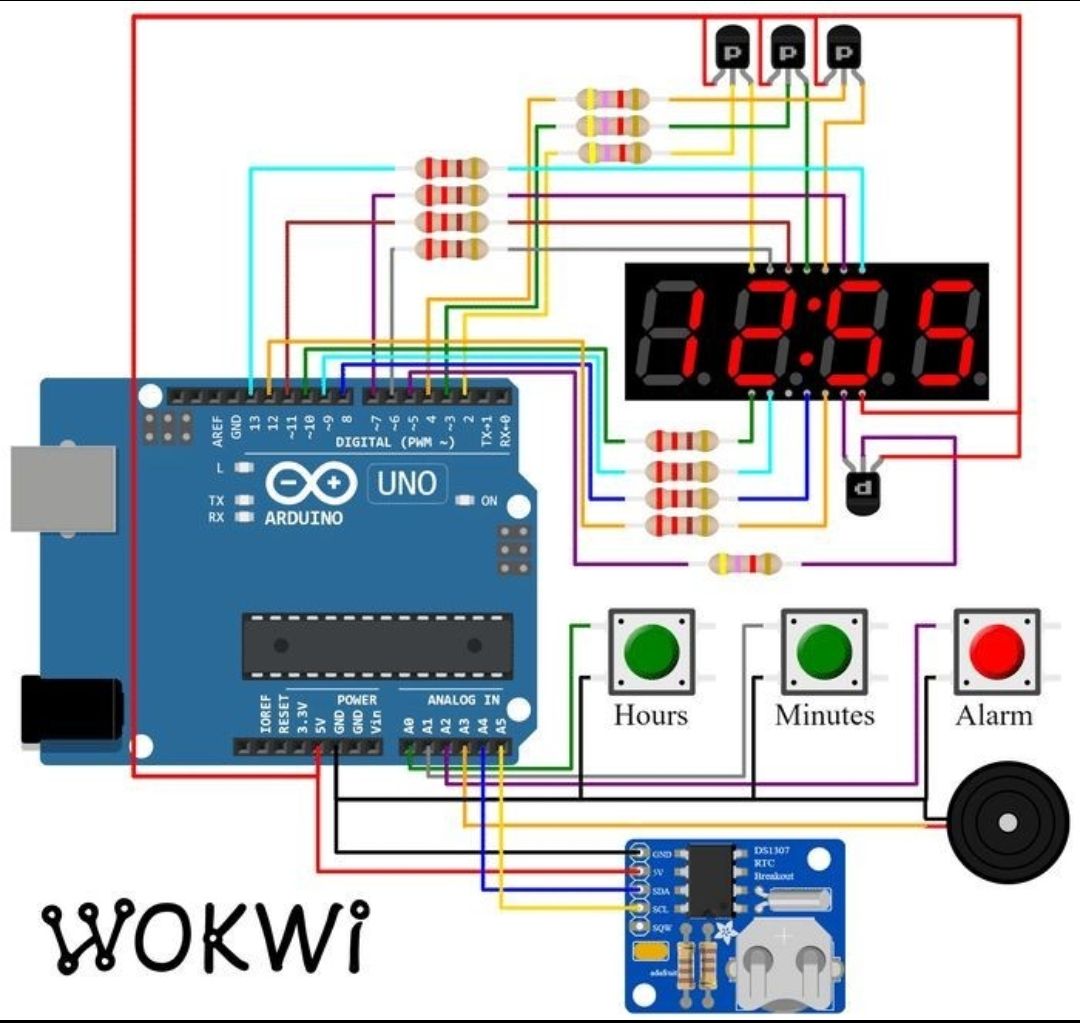

알람 시스템이 있는 디지털시계의 회로도



이것은 Arduino Uno, 7 세그먼트 디스플레이, DS1307 실시간 클록(RTC) 모듈, 푸시 버튼, 트랜지스터, 저항기, 버저를 사용한 알람 시스템이 있는 디지털시계의 회로도입니다.



구성 요소 및 기능:



1. Arduino Uno: 데이터를 처리하고 디스플레이, 버튼, 알람을 제어하는 주요 마이크로컨트롤러.

2. 7세그먼트 디스플레이: HH:MM 형식으로 시간을 표시하는 데 사용됩니다. Arduino의 여러 연결로 구동됩니다.

3. DS1307 RTC 모듈: Arduino의 전원이 꺼져 있어도 시계의 정확한 실시간 추적을 제공합니다.

4. 푸시 버튼:

"시간" 버튼: 시간 값을 조정합니다.

"분" 버튼: 분 값을 조정합니다.

"알람" 버튼: 알람을 활성화/비활성화하는 데 사용됩니다.

5. 트랜지스터 및 저항기: 디스플레이 및 기타 회로 요소의 세그먼트를 제어하는 데 도움이 됩니다.

6. 부저: 설정된 시간에 도달하면 알람이 울립니다.



작동 메커니즘:



RTC 모듈은 지속적으로 시간을 추적합니다.

Arduino는 RTC에서 현재 시간을 읽고 7 세그먼트 디스플레이를 업데이트합니다.

사용자는 푸시 버튼을 사용하여 시간을 조정할 수 있습니다.

알람이 활성화되고 시간이 사전 설정된 알람 시간과 일치하면 부저가 울립니다.

이 회로는 이미지에 표시된 대로 인기 있는 온라인 Arduino 시뮬레이터인 Wokwi를 사용하여 시뮬레이션되었습니다.
