오늘은 어떤전압에서든 dc 5v 정전압 만들기에 대하여 포스팅하려고 합니다. 아두이노등 전원이 필요하거나, 센서의전원이 5V를 요구할때, 사용됩니다.
일단 정확한 DC 5V를 만드는 방법은 6가지정도를 알려드리겠습니다. 하지만 그전에 자신이 사용하는 입력전압과 출력전류를 알아야 합니다.
만약 많은 모터를 구동하거나, 많은 LED를 제어해야 한다면, 출력 전류가 높은 IC를 사용해야 하고, 아니라면 일반적인 IC를 사용하면 됩니다.
첫번째, LM2576을 이용 합니다. (입력전류 7~40V 출력전류 3A)
LM2576은 일단 출력전류가 3A까지 가능합니다. 높은 출력전류를 자랑하죠.
또한 HV virsion을 사용하면 60V의 입력전압까지 사용가능합니다.
하지만 회로가 약간 복잡합니다. 그래서 정말 출력전류가 높아야 할 때만 사용해야 편리하겠죠?

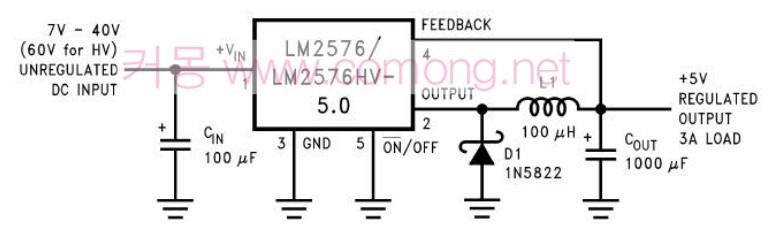

아래는 DC 5V 정전압 만들기 LM2576 회로입니다.
두번째, LM1117 - 5V를 이용한다. (입력전압 6.5 ~ 15V 출력전류 800mA)
LM1117은 입력전압과 출력전류가 낮고 레귤레이터 회로구성이 간단하기 때문에, 평범한 전자회로에서 사용됩니다.
LM1117과 캐패시터 두개만 있으면 회로구성이 가능합니다.

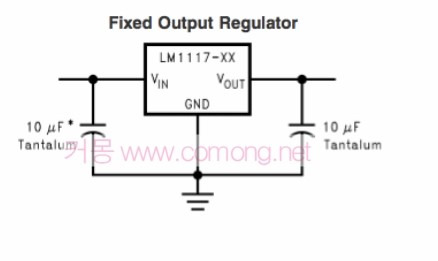

아래는 DC 5V 정전압 만들기 LM1117 회로입니다.
세번째, LM7805을 사용합니다. (입력전압을 7.5 ~35V 출력전류 1A)
LM7805도 LM1117과 마찬가지로 레귤레이터 회로 구성이 간단합니다.
LM7805와 캐패시터 두개만 있으면 회로 구성이 가능합니다.

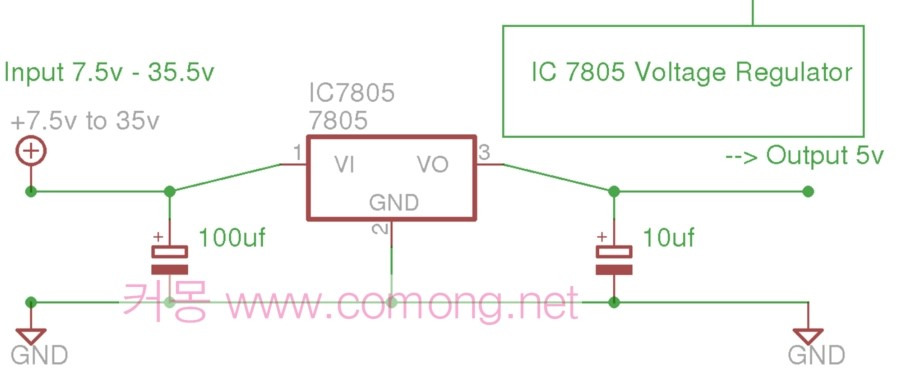

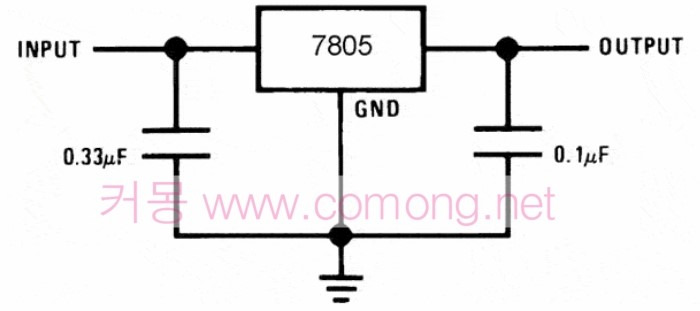

아래는 DC 5V 정전압 만들기 LM7805 회로입니다.
네번째, LM2940을 이용합니다. (입력전압은 6~ 26V 출력전류 1A)
레귤레이터 구성이 간단하고 LM2940과 캐패시터 두개만 있으면 회로구성이 가능합니다.

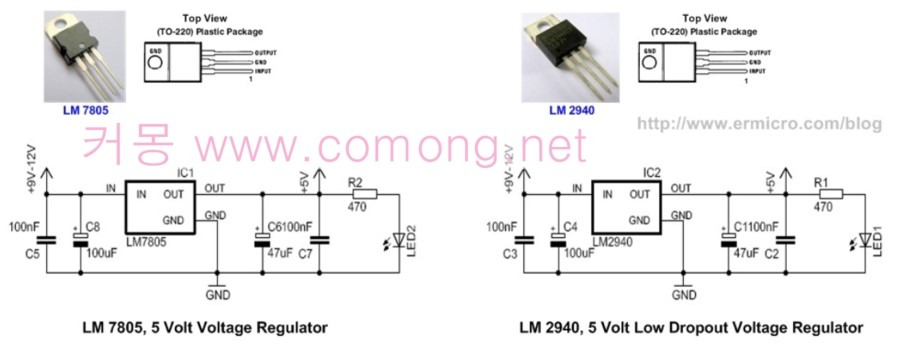

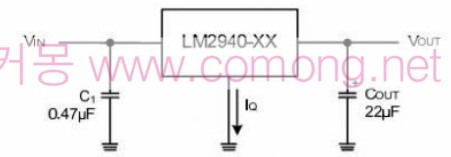

아래는 DC 5V 정전압 만들기 LM2940 회로입니다.
다섯번째, LM2678을 이용합니다. (입력전압 8~40V 출력전류 5A)

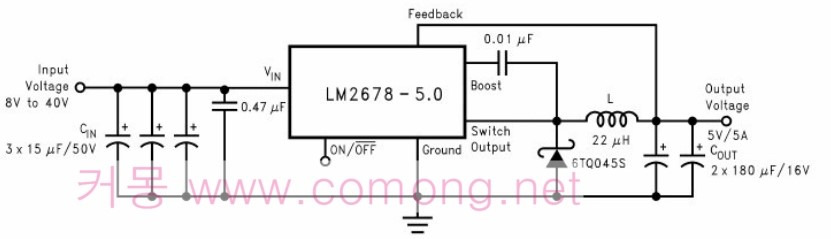

아래는 DC 5V 정전압 만들기 LM2678 회로입니다.
여섯번째 XL4012를 이용합니다. (입력전압 5~15V 출력전류 12A)

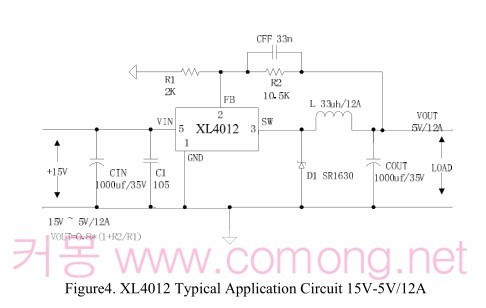

아래는 XL4012를 이용한 DC 5V 출력회로입니다.
아주 좋은 내용이라 이미지와 글의 출처는 아래와 같다.
[커몽TIP] DC 5V 정전압 레귤레이터 만들기|작성자 커몽
