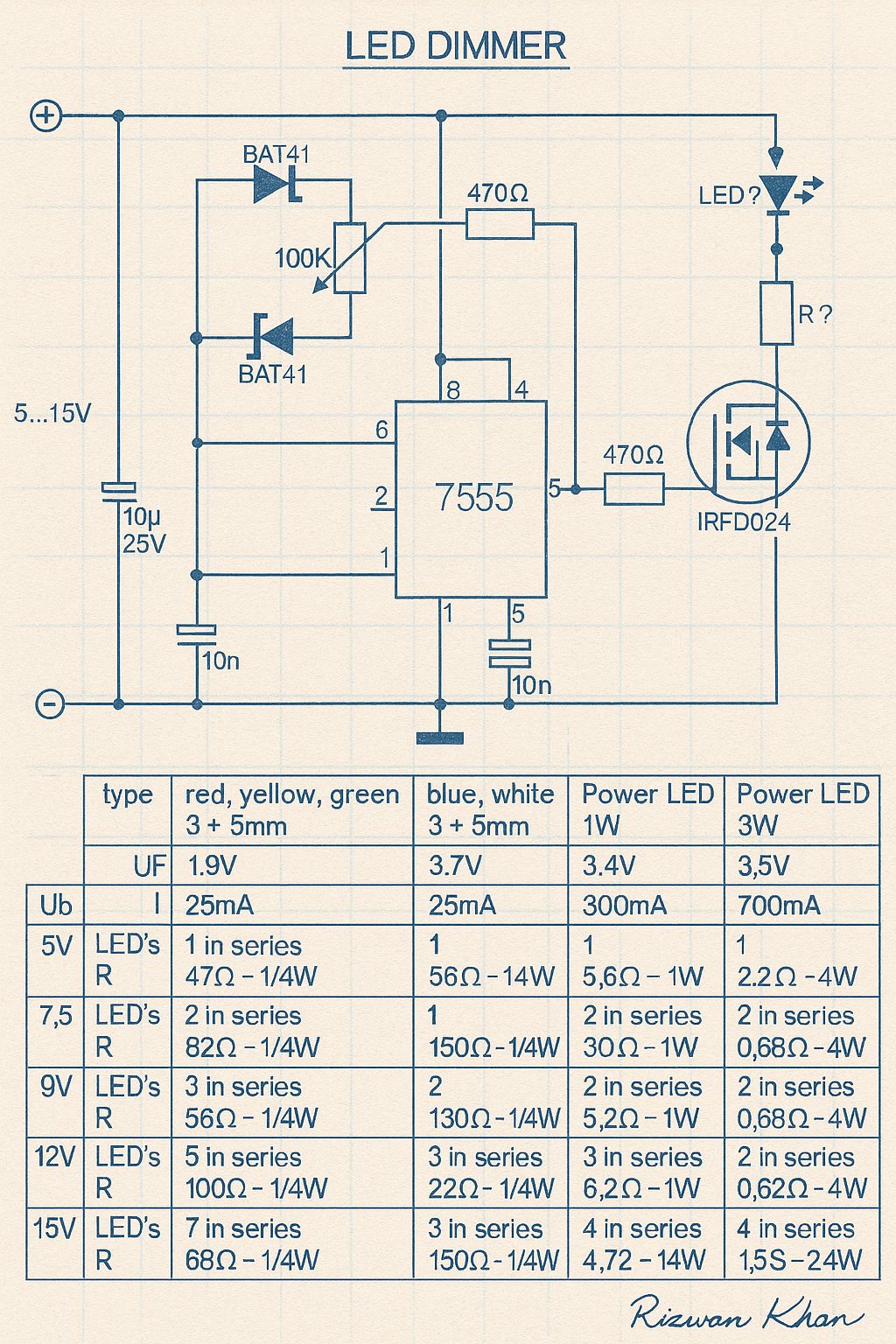

회로 설명: 555 타이머(7555):
이 IC는 안정형 멀티 바이브레이터로 구성되어 펄스 폭 변조(PWM) 신호를 생성하여 LED의 밝기를 제어합니다. 100K 포텐셔미터를 통해 PWM 신호의 듀티 사이클을 조정하여 LED 밝기를 제어할 수 있습니다.
MOSFET(IRFD024):
IRFD024 N채널 파워 MOSFET은 555 타이머의 출력에 의해 구동되는 스위치 역할을 하여 LED를 통해 흐르는 전류를 제어합니다.
전원 공급 장치:
이 회로는 5V ~ 15V 범위의 DC 입력 전압으로 작동합니다.
