스마트 홈 조명 제어 시스템

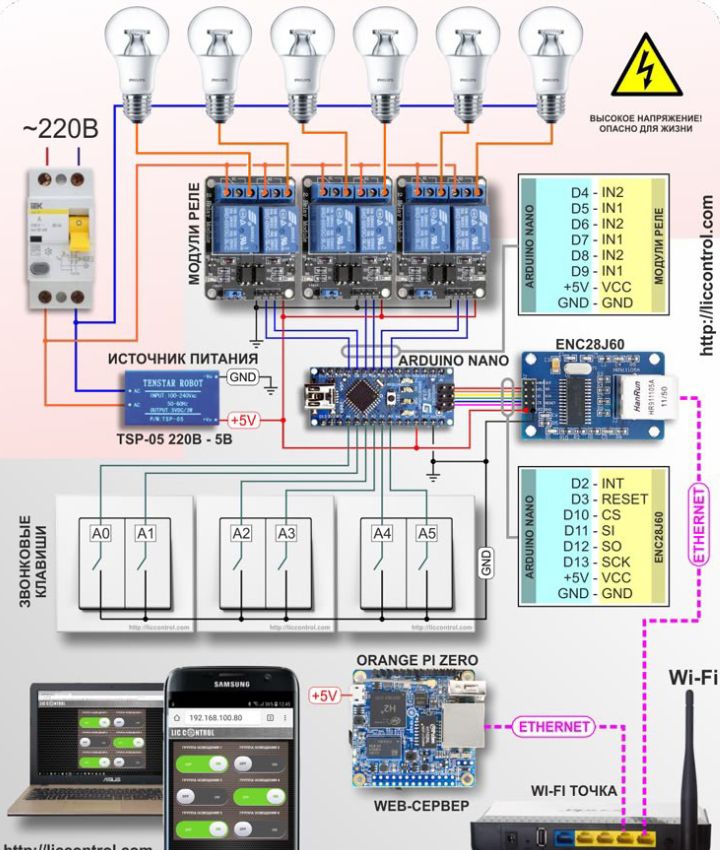

아두이노 나노, 릴레이 모듈, 웹 서버인 오렌지 파이 제로, 웹 인터페이스를 통한 원격 제어를 위한 이더넷 모듈(ENC28J60)을 사용하는 스마트 홈 조명 제어 시스템입니다.



주요 구성 요소:



1. 전원 공급 장치(TSP-05 220V - 5V)



220V AC를 5V DC로 변환하여 아두이노 나노 및 기타 저전압 부품에 전원을 공급합니다.



2. 아두이노 나노



스위치 또는 웹 명령의 입력을 기반으로 릴레이 작동을 관리하는 중앙 컨트롤러 역할을 합니다.



3. 릴레이 모듈



고전압 AC(220V)를 전환하여 전구를 제어하는 데 사용됩니다.



4. ENC28J60 이더넷 모듈



네트워크 연결을 제공하여 아두이노 나노가 이더넷을 통해 통신할 수 있도록 합니다.



5. 오렌지 파이 제로(웹 서버)



제어 인터페이스를 호스팅하여 사용자가 스마트폰이나 컴퓨터를 사용하여 원격으로 조명을 켜고 끌 수 있도록 합니다.
