stm32cube에서 코드 작성 방법

샘플 코드 설치



workspace.zip 압축 해제 후





* stm32CubeIDE 실행



File - Switch workspace - Other.. 선택 후 압축을 푼 workspace 폴터를 선택

File - import.. 선택후

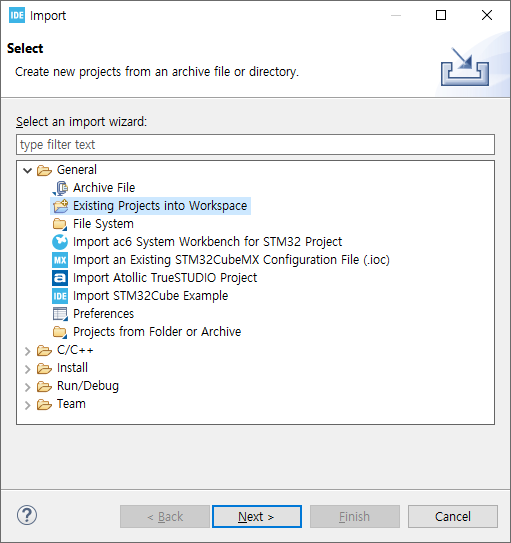

  General - Exiting projects into Workspace 선택

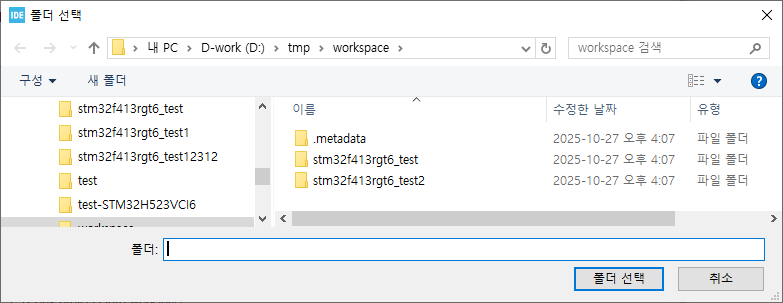

* 압축을 푼 폴더 선택

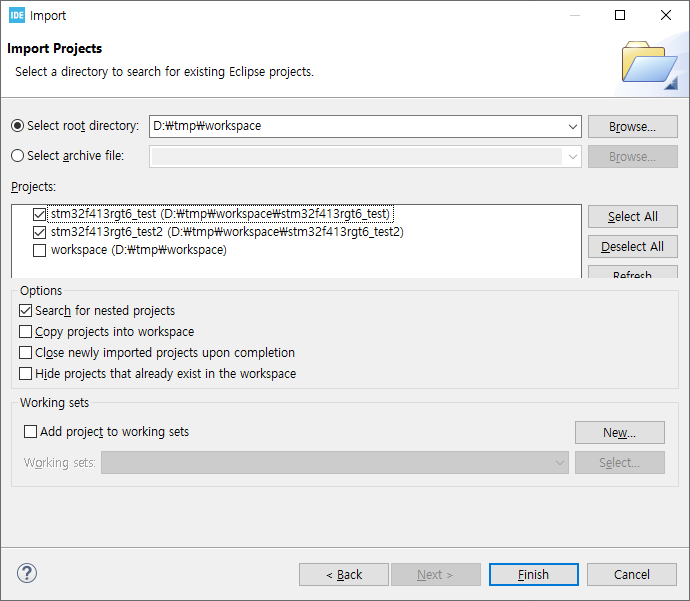

* 프로젝트를 선택

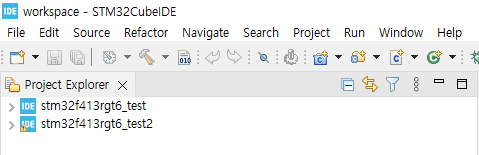

* 프로젝트가 로드 되어 있는지 확인







---



* 각각 프로젝트를 컴파일하여 정상인지 확인









* 구성

test프로그램은 일반 f/w 이고

test2는 freertos가 들어가 있는 f/w입니다.

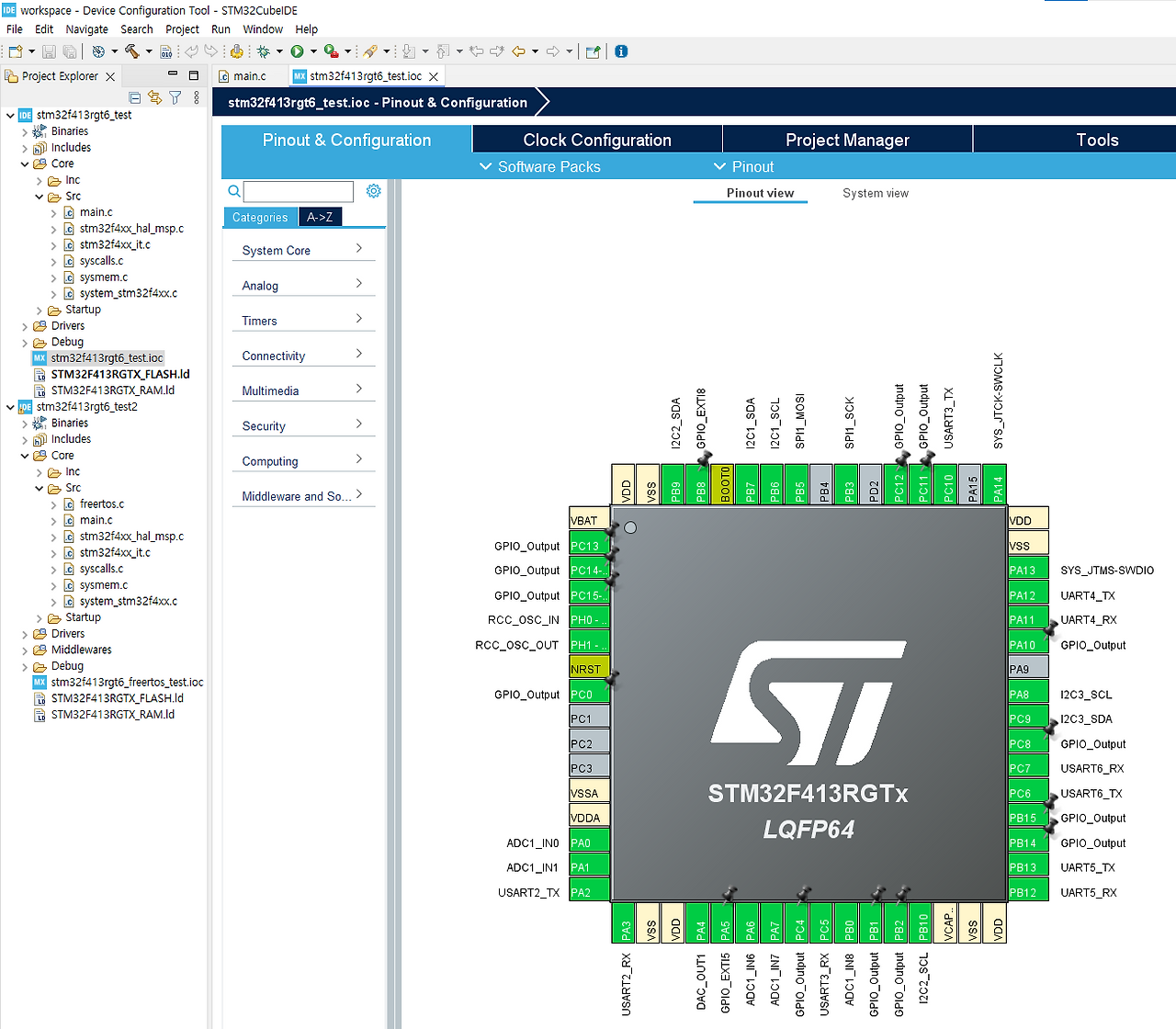

* 포트 설정

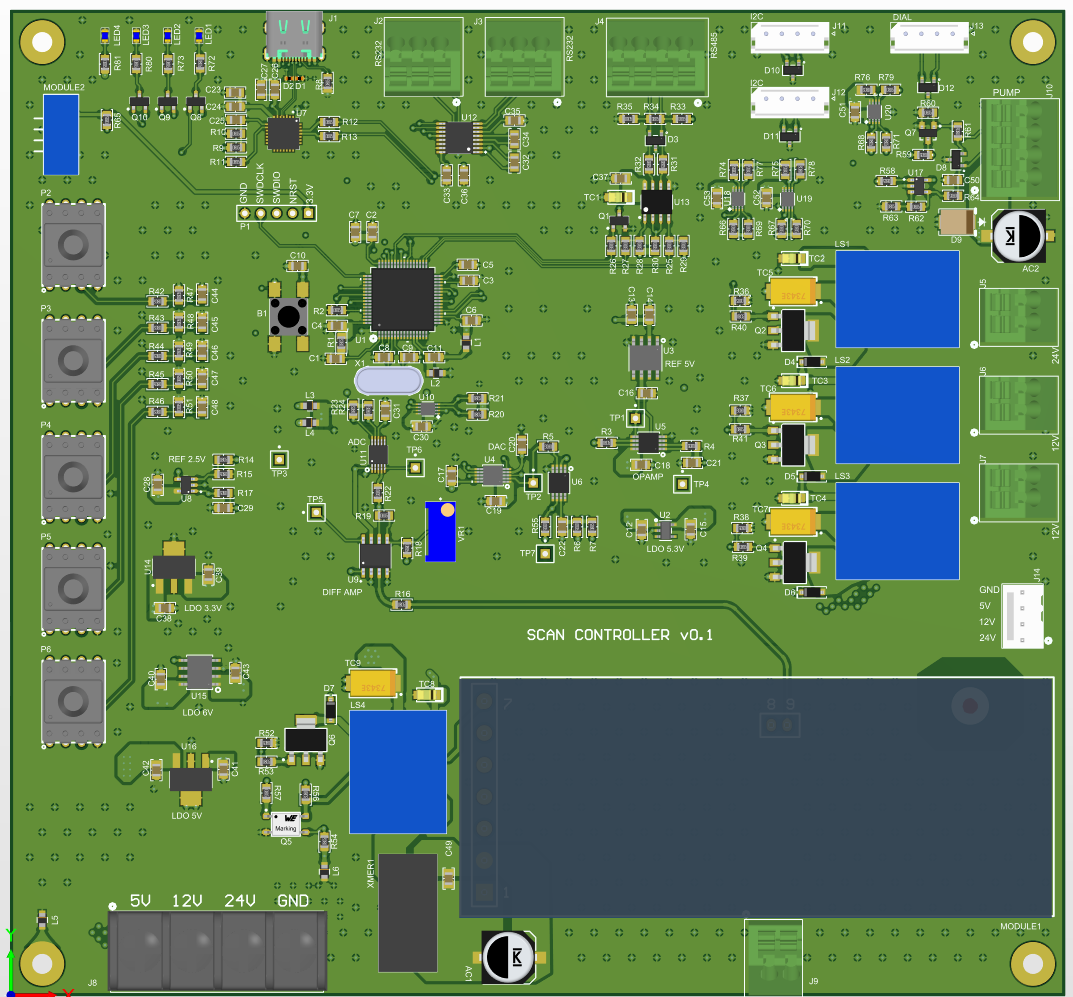

* 보드 레이아웃





* 회로도

첨부





* 전원

5V - 메인 VDD_3.3V 생성(MCU,485,232,DAC), 릴레이 구동

12V - 메인 VDD_5V 생성(기압센서,ADC), 고전압 발생기, 6V과 5.3V 생성( ADC, DAC등)

24V  - 릴레이 출력, 진공 펌프

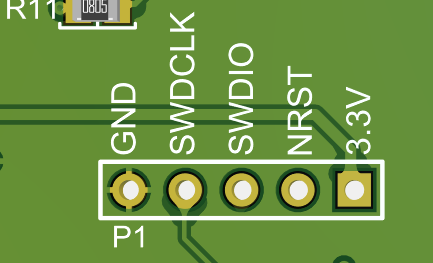

* st-link v2 연결



3.3V - VCC

NRST - RESET

SWDIO - SWDIO

SWDCLK - SWCLK

GND - GND
