ESP32-S3 릴레이, 8 채널 8-Ch ESP32-WROOM



아두이노용 산업용 ESP32-S3 릴레이, 8 채널 8-Ch ESP32-WROOM IOT 와이파이 블루투스 HAT



• 편리한 프로그램 다운로드 포트:ESP32의 I/O 포트와 UART 다운로드 포트가 모두 출력되어 개발이 용이합니다.
• Arduino IDE 호환성:ArduinoIDE 개발 도구와 호환되어 쉽게 프로그래밍이 가능합니다.
• Esp32 릴레이, Esp32 S3 릴레이|ESP32-WROOM-32E 모듈 탑재:4MByte Flash 대용량과 안정적인 성능을 제공하는 ESP32-WROOM-32E 모듈을 탑재하였습니다.
• 다기능 8채널 릴레이:다양한 전자 프로젝트에 적합한 8개의 5V 릴레이를 포함한 확장 보드입니다.
• 다양한 전압 지원:DC5V/7-30V 전압 지원으로 다양한 전원 환경에 적합합니다.



【개요】



[] ESP32 팔각 릴레이 개발 보드에는 ESP32-WROOM-32E WiFi & BLE 모듈이 장착되어 있으며 모든 I/0 포트가 연결되어 있으며 DC5-30V 전원 공급을 지원합니다. ESP32 2 차 개발 학습, 스마트 홈 무선 제어 및 기타 경우에 적합합니다.



【특징】



[] 1. 보드에는 4M 바이트 플래시의 대용량을 갖춘 성숙하고 안정적인 ESP32-WROOM-32E 모듈이 있습니다.

[] 2. ESP32 모듈의 I/O 포트 및 UART 프로그램 다운로드 포트는 모두 2 차 개발을 용이하게하기 위해 꺼내집니다.

[] 3. 전원 공급 장치 전압은 DC5V/7-30V 입니다.

[] 4. 보드에는 100 프로그래밍 가능한 버튼과 ESP32 모듈 용 리셋 버튼이 있습니다.

[] 5. ESP32 는 ArduinoIDE 개발 도구의 사용을 지원하고 Arduino 개발 환경에서 참조 프로그램을 제공합니다.

[] 6. 보드에는 스위치 신호를 출력하는 8 개의 5V 릴레이가있어 AC250V/DC30V 미만의 작동 전압으로 부하를 제어하는 데 적합합니다.

[] 7. 보드에는 1 개의 프로그래밍 가능한 LED 및 릴레이 표시기가 있습니다.







【인터페이스 소개】

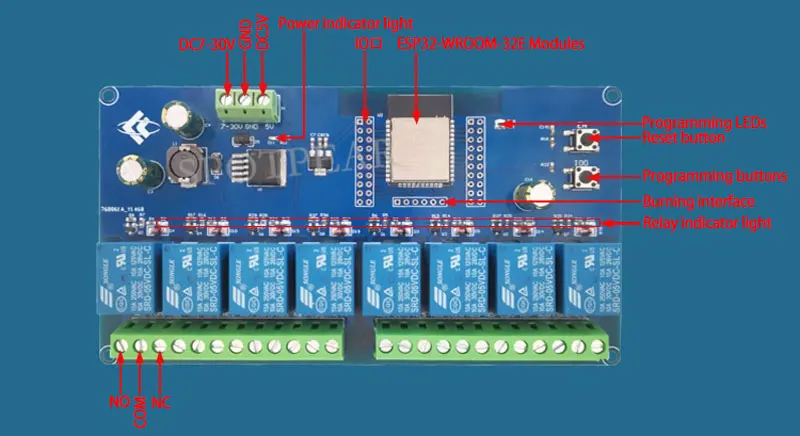

[] 굽기 포트: ESP32 의 GND, RX, TX, 5V 는 외부 TTL 직렬 포트 모듈의 GND, TX, RX, 5V 에 각각 연결됩니다. 다운로드 할 때 100 GND에 연결되어야합니다. 다운로드가 완료되면 GND에서 100 연결을 끊습니다.

[] 릴레이 출력 단자:

NC: 일반적으로 닫힌 터미널, 릴레이에 전원이 공급되기 전에 COM으로 단락 된 후 전원 공급 후 부동 상태.

COM: 공통 터미널;

NO: 일반적으로 열린 터미널, 릴레이가 켜지기 전에 떠 있고, 전원 공급 후 COM과 단락 된 채로 있습니다.

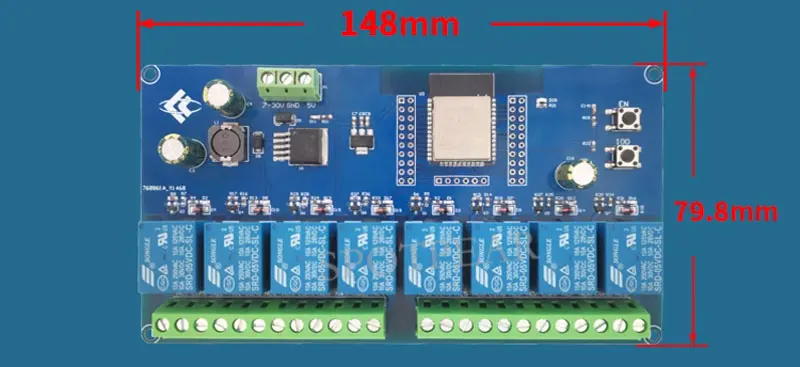

【제품 크기】
