작고 휴대하기 편한 DIY 블루투스 스피커 만들기



작고 휴대하기 편한 DIY 블루투스 스피커 만들기

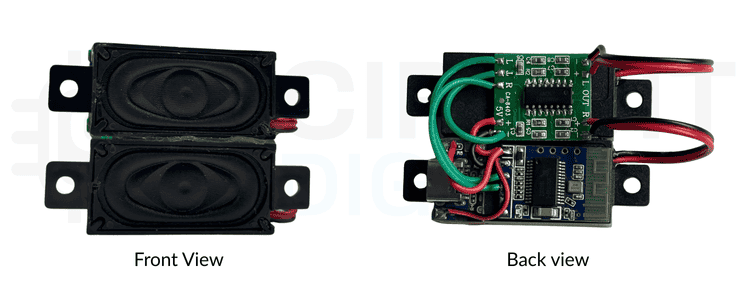

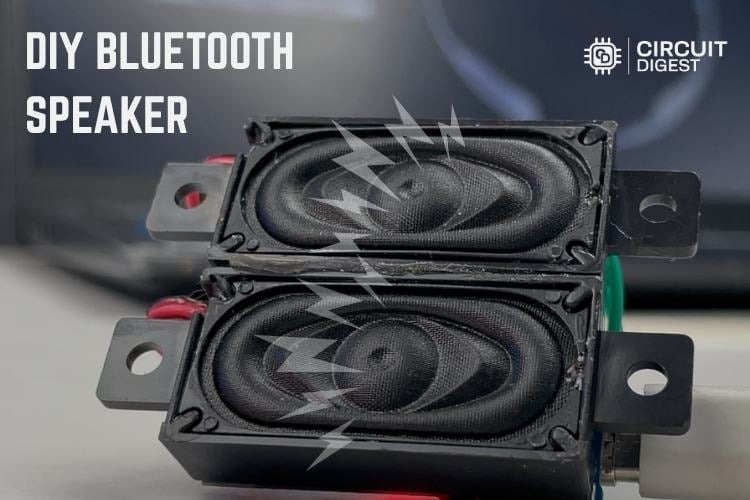

휴대용 DIY 블루투스 스피커





이 DIY 블루투스 스피커 는 저렴한 부품을 사용하여 선명한 무선 오디오를 제공하는 경제적인 프로젝트입니다. DIY 블루투스 스피커 앰프를 사용하면 블루투스 모듈이 오디오 신호를 앰프로 전송하고, 앰프는 스피커 구동에 필요한 전력을 공급합니다. DIY 휴대용 블루투스 스피커 제작에도 사용할 수 있습니다. 설치가 간단하고 컴팩트하며 강력하여 큰 비용 없이 나만의 휴대용 스피커를 만들고 싶은 모든 사람에게 적합합니다. 전자공학의 기본을 배우는 재미있고 실용적인 방법입니다.



이러한 유형의 프로젝트에 관심이 있으시다면 몇 가지 개선된 버전도 살펴보실 수 있습니다. 그중 하나는 오디오 앰프를 사용한 간단한 DIY 무선 블루투스 스피커로, 업그레이드된 앰프와 스피커 구성을 통해 눈에 띄게 향상된 사운드 성능을 제공합니다. 또 다른 하나는 반응형 NeoPixel LED가 장착된 Arduino 블루투스 스피커로 , NeoPixel LED를 사용하여 역동적인 조명 효과를 통합하여 더욱 인터랙티브한 경험을 선사하는 고급 버전입니다. 이 프로젝트들은 동일한 핵심 컨셉을 기반으로 제작되었지만, DIY 블루투스 스피커에 새로운 기능을 추가했습니다.



목차

필요한 구성 요소

구성 요소 핀아웃 이해

PAM8403 스테레오 오디오 증폭기 보드

배선도 및 회로 연결

운영

미래 향상 기술



DIY 블루투스 스피커 구성품 필요



DIY 블루투스 스피커를 만드는 데는 몇 가지 필수 DIY 블루투스 스피커 부품만 있으면 됩니다. 이 프로젝트에 필요한 모든 구성품의 전체 목록은 다음과 같습니다.



구성 요소	설명
JDY-62 블루투스 모듈	무선 오디오 신호를 수신하는 데 사용되는 Bluetooth 4.2 오디오 모듈입니다.
PAM8403 앰프	스피커의 오디오 출력을 증폭하는 5V 스테레오 앰프
2와트 8Ω 스피커	좌우 오디오 채널을 출력하는 데 사용되는 소형 스피커입니다.
전선	모듈 간의 전기적 연결에 사용됩니다.
납땜 인두	전선을 납땜하고 안정적이고 오래 지속되는 연결을 보장하는 데 필요합니다.

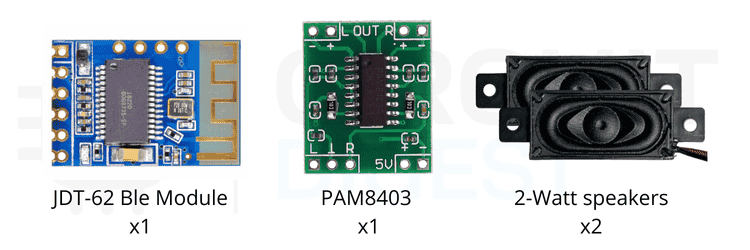

JDY-62 블루투스 모듈, PAM8403 앰프, 스피커, 배선재 등 DIY 블루투스 스피커 제작에 필요한 필수 구성품DIY 블루투스 스피커 프로젝트를 위한 JDY-62 블루투스 모듈, PAM8403 오디오 증폭기 보드, 2와트 8옴 스피커를 보여주는 완전한 하드웨어 설정



DIY 블루투스 스피커를 위한 구성 요소 핀아웃 이해



작동하는 DIY 블루투스 스피커를 성공적으로 조립하려면 각 부품의 핀 배치와 연결 방식을 정확히 이해하는 것이 중요합니다. 회로에 부품을 잘못된 극성으로 연결하면 부품이 손상되거나 회로를 사용할 수 없게 될 수 있습니다. 각 부품을 자세히 살펴보겠습니다.



JDY-62 블루투스 4.2 오디오 모듈



JDY -62는 휴대폰이나 기기에서 무선 오디오 스트리밍을 지원합니다 . DIY 블루투스 스테레오 스피커 제작, 블루투스 연결 관리, 무선 재생을 위한 오디오 신호 앰프 전송에 사용할 수 있습니다. DIY 블루투스 스테레오 스피커 제작, 블루투스 연결 관리, 무선 재생을 위한 고품질 오디오 신호 앰프 전송에 이상적입니다.

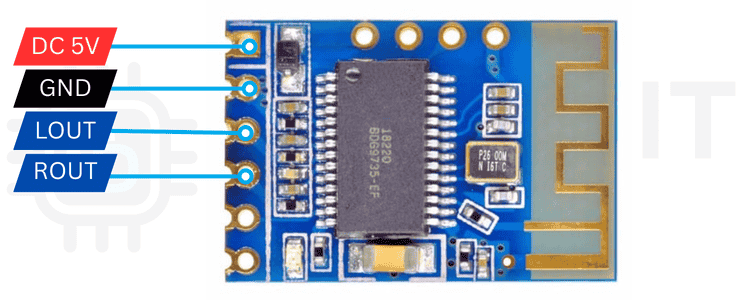

DIY 블루투스 스피커 배선을 위한 VCC, GND, L OUT 및 R OUT 연결을 보여주는 JDY-62 블루투스 4.2 모듈 핀아웃 다이어그램



Pin Name	Function	Description
VCC	Power Supply	전원 공급 장치 +5V DC에 연결
GND	Ground	접지에 연결하세요.
L OUT	Left Audio Output	출력 왼쪽 채널 오디오 신호를 앰프로 보냅니다
R OUT	Right Audio Output	출력 오른쪽 채널 오디오 신호를 앰프로 보냅니다.





PAM8403 스테레오 오디오 증폭기 보드



PAM8403은 스피커에 전원을 공급하여 선명한 사운드를 생성하는 작고 효율적인 오디오 앰프 입니다 . DIY 블루투스 스피커 앰프를 제작하는 데 사용할 수 있으며, 블루투스 모듈의 오디오 신호를 증폭하여 스피커에서 선명하고 고품질의 사운드를 제공합니다. 클래스 D 아키텍처를 채택한 PAM8403은 발열을 최소화하면서 효율적으로 작동하므로 배터리나 USB 보조 배터리로 구동되는 DIY 블루투스 휴대용 스피커를 제작하는 데 이상적입니다.

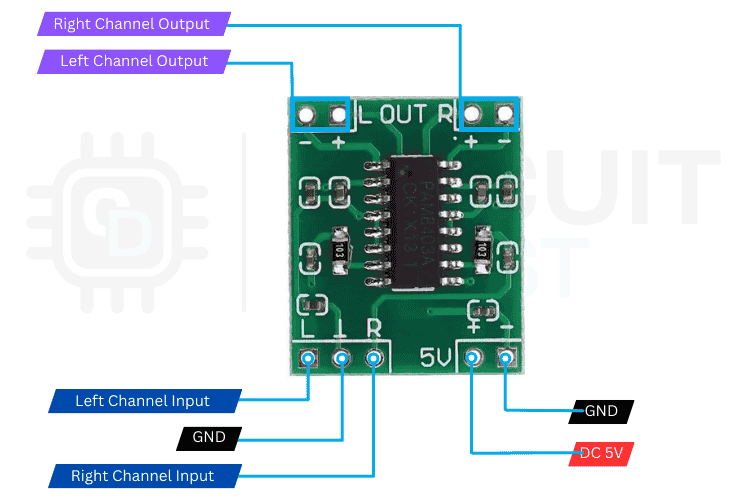

DIY 블루투스 스피커 앰프 설정을 위한 VCC, GND, L IN, R IN, L OUT, R OUT 연결을 보여주는 PAM8403 스테레오 앰프 모듈 핀아웃



Pin Name	Function	Description
VCC	Power Supply	Connect to +5V DC
GND	Ground	Connect to ground.
L IN	Left Audio Input	Bluetooth 모듈의 왼쪽 출력에 연결합니다.
R IN	Right Audio Input	Bluetooth 모듈의 오른쪽 출력에 연결합니다.
L OUT	Left Speaker Output	왼쪽 스피커 단자에 연결하세요
R OUT	Right Speaker Output	오른쪽 스피커 단자에 연결하세요.





증폭기 회로를 직접 만들 수도 있습니다. 도움이 필요하면 " 간단한 아두이노 오디오 플레이어 및 LM386 증폭기" 또는 " 간단한 마이크-스피커 증폭기 회로"와 같은 프로젝트를 참고할 수 있습니다. 이러한 대안은 DIY 블루투스 스테레오 설정을 맞춤 설정할 수 있도록 다양한 출력 레벨과 기능을 제공합니다.



DIY 블루투스 스피커 배선도 및 회로 연결



DIY 블루투스 스피커 배선도는 JDY-62 블루투스 4.2 모듈, PAM8403 오디오 앰프, 그리고 두 개의 2W/8Ω 스피커 간의 연결을 보여줍니다. 오른쪽 DIY 블루투스 스피커 구성 요소를 사용하면 블루투스 모듈과 앰프가 동일한 5V 전원을 공유하고, 좌우 오디오 신호는 JDY-62에서 PAM8403의 해당 입력으로 직접 라우팅됩니다. 각 스피커는 앰프의 좌우 출력에 연결되어 스테레오 오디오 설정이 가능합니다.

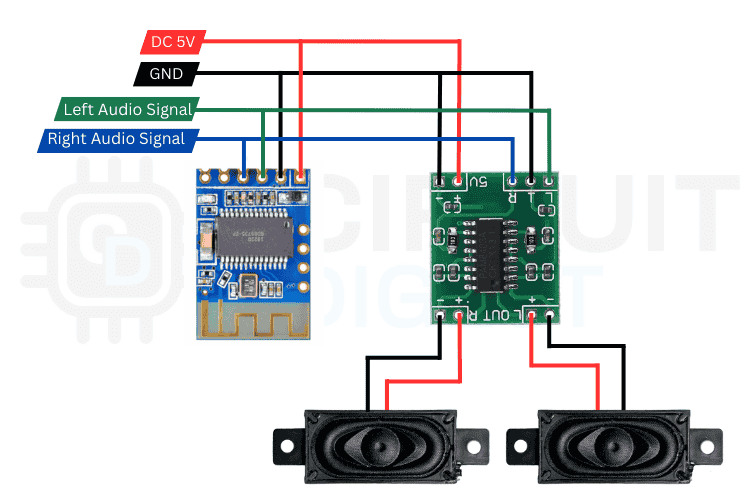

JDY-62 Bluetooth 모듈, PAM8403 앰프, 스피커 및 5V 전원 공급 장치 간의 배선 연결을 보여주는 완전한 DIY Bluetooth 스피커 회로도



배선 지침



전원 연결: 5V 전원 공급 장치의 양극 단자를 JDY-62와 PAM8403의 VCC 핀에 연결하세요. 모든 GND 핀은 전원 공급 장치의 음극 단자에 연결하세요.



오디오 신호 연결: JDY-62의 L OUT을 PAM8403의 L IN에 연결합니다. JDY-62의 R OUT을 PAM8403의 R IN에 연결합니다.



스피커 연결: 왼쪽 스피커를 PAM8403의 L OUT 단자에 연결합니다(+/- 극성을 잘 확인하세요). 오른쪽 스피커를 R OUT 단자에 연결합니다.



배선 품질 점검: 신호 연결에는 22-24 AWG, 스피커 연결에는 18-20 AWG 전선을 사용하십시오. 모든 연결부는 납땜하여 단단히 고정하십시오.



선택적인 배선: 전원 공급 장치와 VCC 사이에 전원 스위치나 전원을 켜고 끌 수 있는 스위치를 추가할 수 있으며, 원하는 경우 앰프에 볼륨 제어기를 연결할 수도 있습니다.



DIY 블루투스 스피커 시스템 작동하기



DIY 블루투스 스피커 배선도에 따라 배선을 완료한 후, 기기의 전원을 켜면 자동으로 작동합니다. 전원을 켜면 이전에 페어링된 기기가 있는 경우 블루투스를 통해 즉시 다시 연결됩니다. 새 기기의 경우, 수동으로 페어링해야 합니다. 사용 가능한 블루투스 기기 목록에서 "JDY-62"를 찾으세요. 표시등이 연결 상태를 표시하고, 스피커는 즉시 재생 가능한 깨끗하고 고품질의 오디오를 제공합니다. 간편한 연결과 뛰어난 음질 덕분에 무선 오디오를 간편하게 즐기고 싶은 모든 사람에게 믿을 수 있는 선택입니다. 많은 제작자들이 초기 제작을 완료한 후 "블루투스 스피커를 더 크게 만드는 DIY 방법"을 묻습니다.



저렴한 가격으로 DIY 블루투스 스피커를 만드는 것은 기본적인 전자 기술을 배우면서 무선 음악을 즐길 수 있는 쉽고 재미있는 방법입니다. 간단한 부품만 있으면 큰 비용 없이 휴대하기 좋고 선명한 사운드의 스피커를 만들 수 있어 초보자와 취미인 모두에게 완벽한 프로젝트입니다.



미래 향상 기술



1. 더 강력한 앰프로 업그레이드 : PAM8403은 기본적인 용도에는 좋은 제품이지만, PAM8610(12V에서 채널당 10W) ​​또는 TDA7297(채널당 15W)로 업그레이드하면 최대 볼륨이 크게 증가합니다. 전원 공급 장치는 더 높은 전류를 공급해야 하므로 전원 공급 장치가 이를 준수하는지 확인하십시오. 더 높은 와트의 앰프는 약 2~3A의 전력 공급이 필요합니다. 블루투스 스피커를 DIY로 더 크게 만드는 방법을 묻는 사람에게는 이것이 가장 좋은 업그레이드입니다.



2. 더 높은 와트의 스피커를 구하십시오 : 2W 스피커를 5W 또는 10W 스피커로 교체하면 앰프가 왜곡 없이 더 많은 음향 출력을 제공할 수 있습니다. 스피커의 임피던스(4Ω 또는 8Ω)를 앰프와 일치시켜야 합니다. 더 큰 스피커 드라이버(직경 40mm~100mm)를 사용하면 저음 응답과 전반적인 사운드 투사가 향상됩니다.



3. 적절한 전원 공급 장치를 사용하세요 . 볼륨 문제는 대부분 충분한 전류가 공급되지 않기 때문에 발생합니다. PAM8403의 경우 최소 2A, 더 강력한 앰프의 경우 3A 이상의 정격 전원을 사용하세요. DIY 블루투스 휴대용 스피커의 경우, 대용량 보조 배터리(10,000mAh 이상)나 충전 회로 옵션이 있는 직렬-병렬 18650 리튬 이온 셀 여러 개를 고려해 볼 수 있습니다.



4. 스피커를 위한 효과적인 인클로저 구성 : 음향 인클로저는 같은 공간에 존재하는 음파가 서로 상쇄되는 문제를 해결합니다. 또한, 인클로저는 더 강한 저음 주파수를 생성하는 데에도 도움이 됩니다. 간단한 해결책은 간단한 밀폐형 박스를 만드는 것인데, 이를 통해 체감 볼륨과 음질을 상당히 향상시킬 수 있습니다. 어떤 구조로 제작하든 스피커 사양에 맞춰 인클로저의 용량을 측정하세요. 대부분의 소형 드라이버에는 0.5~2리터의 인클로저 용량 또는 제조업체에서 권장하는 용량이 필요합니다. 최상의 결과를 얻으려면 MDF, 합판 또는 단단한 나무와 같은 고밀도 재료를 사용하십시오.



5. 부품 연결 개선: 스피커 연결부에는 스피커 저항 역할을 하는 더 두꺼운 배선(적절한 범위는 18~20 AWG)을 사용하십시오. 모든 배선은 짧고 깨끗하게 유지하십시오. 납땜 연결 부위가 깨끗해야 신호 손실과 왜곡이 발생할 수 있습니다. 앰프의 내장 칩이 장시간 사용으로 과열되면 방열판을 추가하십시오.



DIY 블루투스 스피커 앰프에 대한 자주 묻는 질문



⇥ 1. 블루투스 페어링은 어떻게 작동하나요?



전원을 켜면 JDY-62 모듈이 자동으로 페어링 모드로 진입합니다. 스마트폰, 노트북 또는 블루투스 지원 기기에 연결할 수 있으며, 추가 설정은 필요하지 않습니다.



⇥ 2. 작동하려면 앱이나 소프트웨어가 필요한가요?



앱은 필요하지 않습니다. 표준 Bluetooth 오디오 장치처럼 작동하므로 Bluetooth 오디오를 지원하는 모든 기기에 연결할 수 있습니다.



⇥ 3. 다른 스피커를 사용할 수 있나요?



네, 하지만 스피커가 앰프 출력과 일치하는지 확인하세요. 회로를 조정하지 않고 더 높은 출력의 스피커를 사용하면 앰프가 손상될 수 있습니다.



⇥ 4. DIY 블루투스 스피커의 소리를 더 크게 만들려면 어떻게 해야 하나요?



더 강력한 앰프와 더 큰 스피커를 사용하고, 안정적인 전력을 공급하고, 짧고 두꺼운 전선을 사용하여 신호 손실을 줄이세요.



이 글에서는 A2DP, Linux, 오디오 코덱의 기능을 결합하여 오디오 소스에서 오디오 싱크로 무선으로 데이터 패킷을 스트리밍하는 Raspberry Pi 기반 Bluetooth 스피커를 만들어 보겠습니다.



DIY 블루투스 스피커 만들기는 기본적인 전자 개념을 배우면서 무선으로 음악을 즐길 수 있는 재미있고 쉬운 방법입니다. 6달러도 안 되는 가격으로 기본 DIY 블루투스 스피커 구성품을 구입하여 고가의 상업용 스피커만큼 선명한 사운드를 자랑하는 휴대용 스피커를 만들 수 있습니다. 기본적인 데스크톱 스피커든, 배터리로 작동하는 고급 DIY 블루투스 휴대용 스피커든, 원리는 동일합니다. DIY 블루투스 스테레오 여정이 바로 여기서 시작됩니다. 즐겁게 만들고 무선 음악을 즐겨보세요!



이 튜토리얼은 CircuitDigest 엔지니어링 팀에서 제작했습니다. 저희 전문가들은 제작자와 엔지니어가 Raspberry Pi 프로젝트, Arduino 프로젝트, 전자 회로 및 IoT 개발 프로젝트를 완벽하게 숙달할 수 있도록 실용적이고 실습적인 튜토리얼 제작에 집중합니다 .
