듀얼 IC 카드 PCB 안테나 센서용 RFID 리더 무선 모듈



아두이노용 IC 카드 PCB 안테나 센서용 RFID 리더 무선 모듈, UART 3 핀, 125KHz, 13.56MHz 카드 판독 EM4100, DC 5V, 12V

₩16,700





모듈 Wiegand 13.56MHz 125KHz 정보 읽기:

1. 설명:

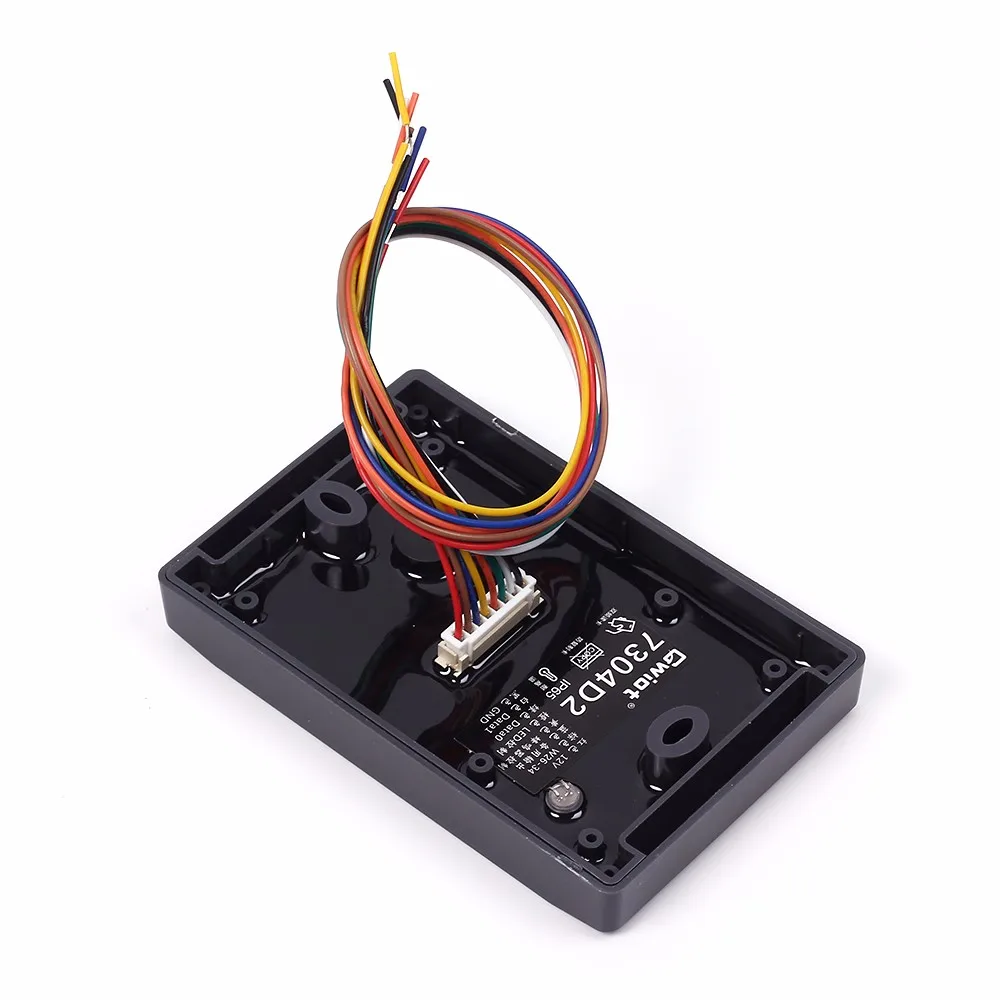

7304D 입구 가드 카드 리더, 그것은 간단한 외관을 가지고 있습니다. 내장 된 13.56MHz 및 125KHz 이중 주파수 카드 읽기 기능, ISO14443A 카드 및 EM4100 카드 읽기 작업 지원



2. 기능:



1>. 전원: DC 12V

2>. 작동 전류: 최대 <100mA

3>. 작동 주파수: 13.56MHz +/-5KHz; 125KHz

4>. 공통 ISO14443A 프로토콜 지원

5>. EM4100 및 호환 카드 지원

6>. 카드 판독 거리: IC>5cm; ID>5cm

7>. 1 채널 Wiegand 데이터 출력 포트, WG26, WG34 다중 형식 지원

8>. 카드 센서 속도가 100ms 보다 낮음

9>. 1 채널 LED 제어 입력

10>. 1 채널 BUZ 제어 입력

11>. 크기 74*115*16mm

12>. 작동 온도: -20 ~ 60 ℃

13>. 작동 습도: 10%-95%















모듈 UART 13.56MHz 125KHz 읽기 + 쓰기 정보:

1. 설명:

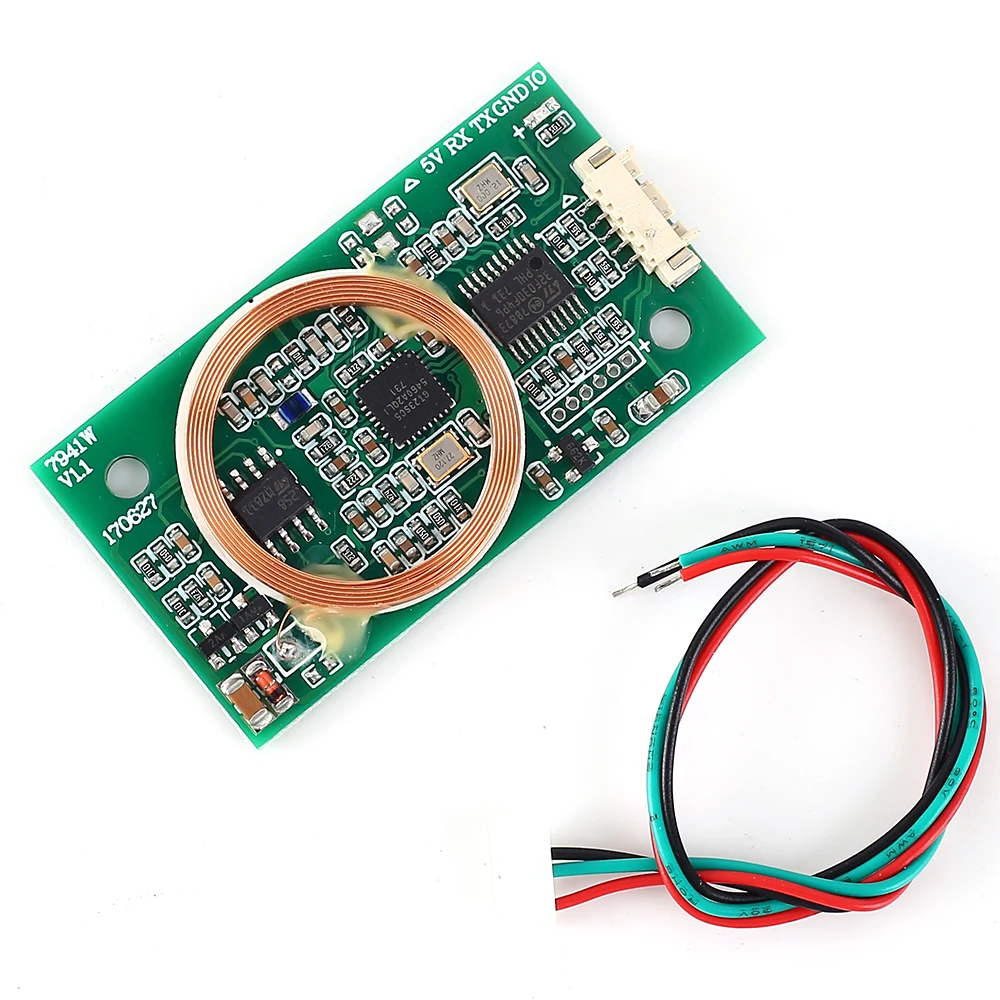

7941 W는 다중 프로토콜 듀얼 밴드 읽기 및 쓰기 모듈입니다. IC와 ID를 읽고 쓰도록 설정하십시오. 다양한 IC나 ID 카드를 열람할 수 있습니다. Mifare1K,UID 카드, IC 카드, T5577 ID 카드를 지원합니다.



2. 기능:



1>. 전압: DC 5V

2>. 현재: 50mA

3>. 거리: Mifare>3cm; EM>5cm

4>. 크기: 47mmX26mmX5mm

5>. 인터페이스: UART, 위간드

6>. 지원 칩: ISO/IEC 14443 A/MIFARE, NTAG, MF1xxS20, MF1xxS70, MF1xxS50

7>. EM4100, T5577 읽기 및 쓰기 기능

8>. 작동 온도: -25 ~ 85 ℃



3. 연결 소개:



1>.5V: DC 5V 전원 공급 장치 핀; 선형 전력을 사용하면 더 나은 효과를 얻을 수 있습니다.

2>.RX: 핀 수신

3>.TX: 전송 핀

4>.GND: 전원 공급 장치 접지 핀

5>.IO: 정의
