CrowPanel- ESP32 3.5 인치 320x480 HMI 터치 스크린 TFT-LCD



CrowPanel- ESP32 3.5 인치 320x480 HMI 터치 스크린 TFT-LCD 스마트 디스플레이 모듈, Arduino 및 LVGL용 16 가지 학습 수업 포함



CrowPanel- 2.4 인치 HMI 스마트 그래픽 SPI TFT LCD 모듈 240*320 터치 스크린 디스플레이 ESP32 Arduino MicroPython Espressif



• 다양한 IoT 장면 적용:자동차, 의료, 산업 제어 등 다양한 IoT 장면에서 사용 가능한 스마트 디스플레이 모듈입니다.
• 다기능 I/O 포트:TF 카드 슬롯, I2C, GPIO, UART 등 다양한 I/O 포트로 확장성과 유연성을 강화합니다.
• Crowpanel|Crowpanel Esp32|320*480 고화질 TFT-LCD 디스플레이:ESP32-WROOM-32를 사용한 3.5인치 320*480 해상도 TFT-LCD 디스플레이를 제공합니다.
• Arduino/ESP32 호환성:Arduino IDE, Espressif IDF, Micro Python 등 다양한 개발 환경과 호환되는 모듈입니다.
• LVGL 그래픽 라이브러리 호환:LVGL 그래픽 라이브러리 지원으로 사용자 정의 UI 디자인과 프로젝트 개발이 용이합니다.



개요

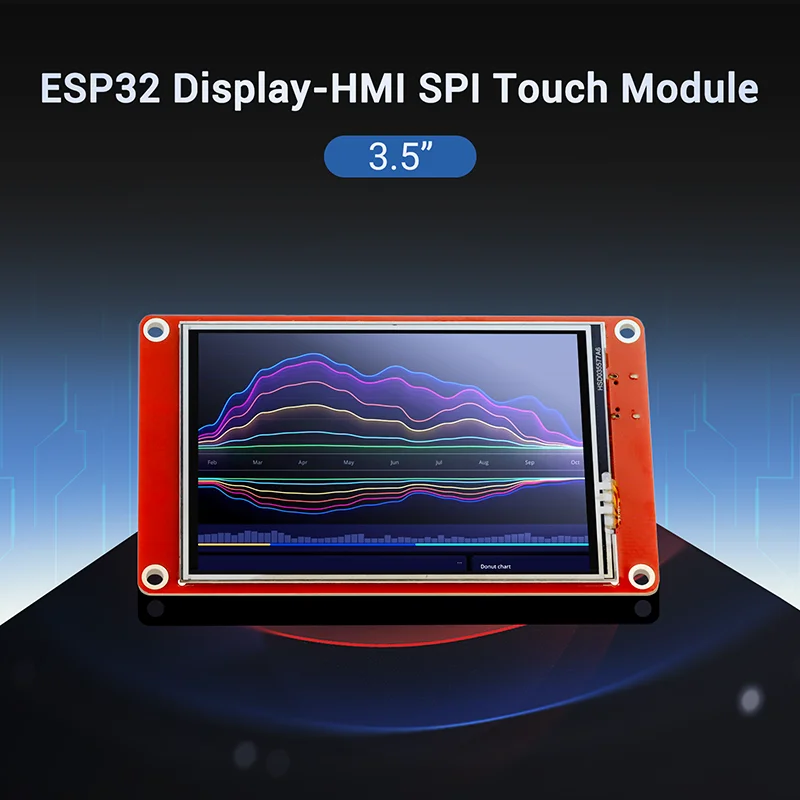

CrowPanel- ESP32 3.5 인치 320x480 HMI 터치 스크린 TFT-LCD 스마트 디스플레이 모듈 Arduino/LVGL에 대한 16 학습 수업



설명

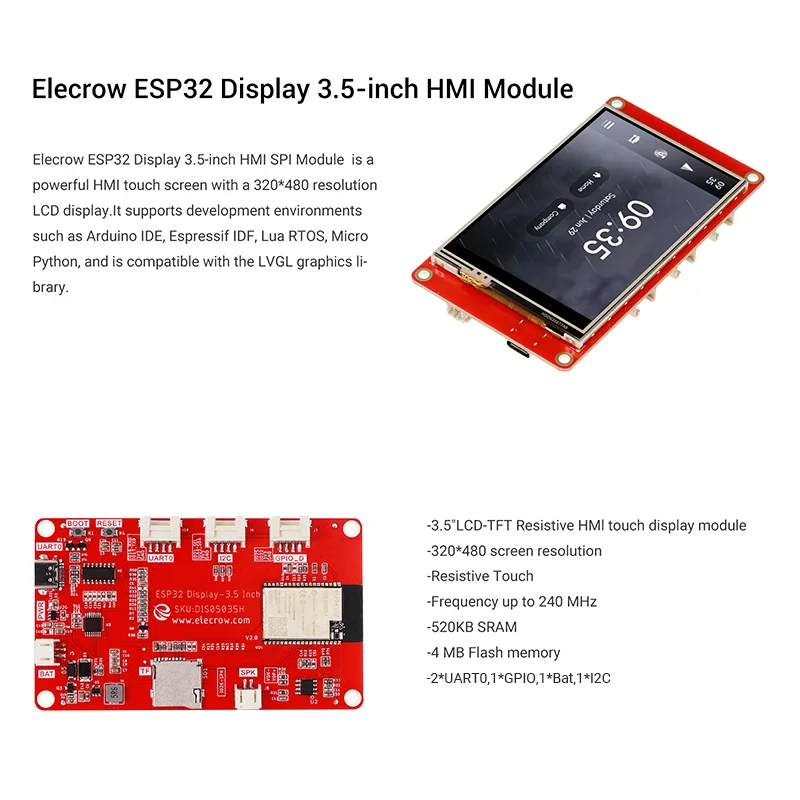

CrowPanel ESP32 디스플레이 3.5 인치 모듈은 320*480 해상도의 LCD 디스플레이를 갖춘 강력한 HMI 터치 스크린입니다. 듀얼 코어 32 비트 LX6 마이크로 프로세서, 통합 WiFi 및 Bluetooth 무선 기능, 최대 240 MHz의 주 주파수를 갖춘 ESP32-WROOM-32 모듈을 주 제어 프로세서로 사용합니다. IoT 애플리케이션 장치 및 기타 장면에 적합한 강력한 성능과 다양한 애플리케이션을 제공합니다.





이 모듈에는 3.5 인치 LCD 디스플레이와 드라이버 보드가 포함되어 있습니다. 디스플레이 스크린은 저항 터치 기술을 사용하고 저항 터치 펜과 함께 제공되어 화면 사용을 더욱 유연하게 만듭니다. 또한 보드에는 TF 카드 슬롯, 여러 주변 장치 인터페이스, USB 인터페이스, 스피커 인터페이스, 배터리 인터페이스 등을 예약하여 더 많은 확장 가능성을 제공합니다. Arduino IDE, Espressif IDF, Lua RTOS 및 Micro Python과 같은 개발 환경을 지원하며 LVGL 그래픽 라이브러리와 호환됩니다. 이를 통해 개발자는 자체 UI 인터페이스를 사용자 정의할 뿐만 아니라 흥미로운 프로젝트를 빠르고 쉽게 만들 수 있으므로 개발 주기가 크게 단축됩니다.





CrowPanel ESP32 디스플레이 3.5 인치 모듈은 자동차 HMI, 의료 장비, 산업 제어, 전력, 토목 전자 제품, 자동화, GPS, 신에너지, 및 IoT 응용 프로그램 장치. 다양한 인터페이스와 확장 기능을 통해 다양한 분야의 요구를 충족시켜 사용자에게보다 포괄적 인 솔루션을 제공할 수 있습니다.











여러 개발 환경을 지원합니다.



Arduino IDE, Espressif IDF, PlatformIO 및 Micro Python과 같은 다양한 개발 환경을 지원하여 다양한 개발자의 요구를 충족시키고 모든 프로젝트를 가능하게합니다.

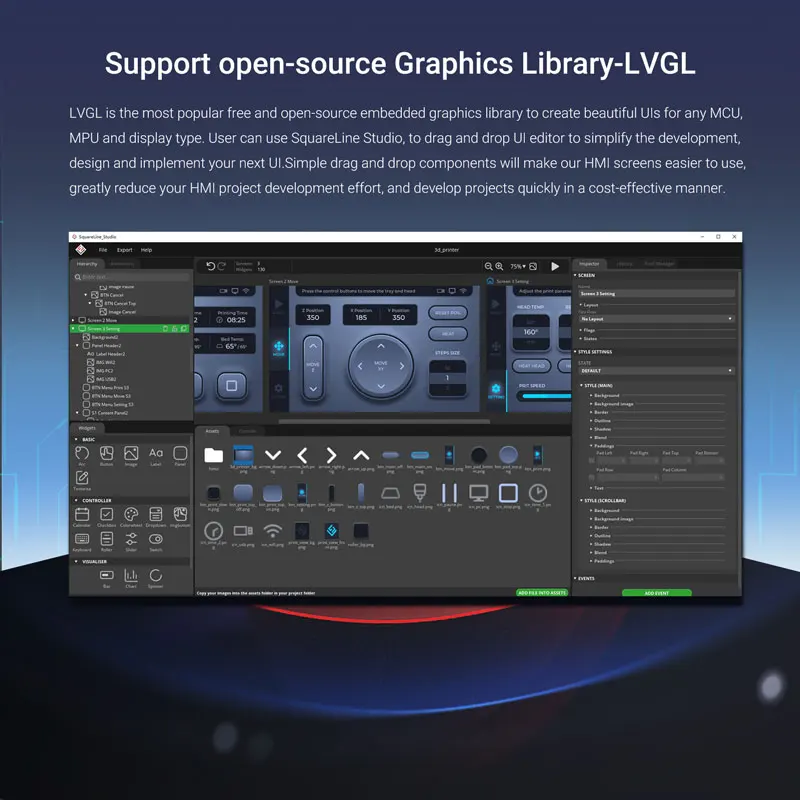

오픈 소스 그래픽 라이브러리 지원-LVGL



LVGL 그래픽 라이브러리를 지원합니다. 드래그 앤 드롭 UI 편집기를 사용하여 고유한 UI를 디자인하고 구현할 수 있습니다. (아래 그림은 LVGL 공식 UI 디자인 소프트웨어 Squareline Studio입니다)

















기능



• 통합 ESP32-WROVER-B 모듈, 내장 무선 통신 2.4 GHz Wi-Fi (802.11 b/g/n) 및 블루투스 5.0;
• 개발 환경 지원 Arduino IDE, Espressif IDF, PlatformIO, 마이크로 파이썬 및 LVGL 그래픽 라이브러리와 호환;
• 내장 LVGL 데모 인터페이스 및 Arduino 예제, 플러그 앤 플레이;
• LCD 320*480 3.5 인치 TFT-LCD 드라이버 IC ILI9488;



풍부한 주변 인터페이스와 확장 기능을 통해 다양한 분야의 요구를 충족시킬 수 있습니다.



CrowPanel ESP32 디스플레이 비교



크기	2.4"	2.8"	3.5"	4.3"	5.0"	7.0"
해상도	320*240	320*240	480*320	480*272	800*480	800*480
터치 타입	저항 터치	저항 터치	저항 터치	저항 터치	용량 터치	용량 터치
메인 프로세서	ESP32-WROOM-32-N4	ESP32-WROOM-32-N4	ESP32-WROVER-B	ESP32-S3-WROOM-1-N4R2	ESP32-S3-WROOM-1-N4R8	ESP32-S3-WROOM-1-N4R8
주파수	240 MHz	240 MHz	240 MHz	240 MHz	240 MHz	240 MHz
플래시	4MB	4MB	4MB	4MB	4MB	4MB
스람	520KB	520KB	520KB	512KB	512KB	512KB
ROM	448KB	448KB	448KB	384KB	384KB	384KB
PSRAM	/	/	8MB	2MB	8MB	8MB
디스플레이 드라이버	ILI9341V	ILI9341V	ILI9488	NV3047	ILI6122 & ILI5960	EK9716BD3 및 EK73002ACGB
화면 유형	TFT	TFT	TFT	TFT	TFT	TFT
인터페이스	1 * UART0,1 * UART1,1 * I2C,	1 * UART0,1 * UART1,1 * I2C,	2 * UART0,1 * I2C,	1 * UART0,2 * UART1,	2 * UART0,2 * GPIO,2 * I2C,	2 * UART0,2 * GPIO,2 * I2C,1 * 배터리
	1 * GPIO,1 * 배터리	1 * GPIO,1 * 배터리	1 * GPIO,1 * 배터리	2 * GPIO,1 * 배터리	1 * 배터리
스피커 잭	예	예	예	예	예	예
TF 카드 슬롯	예	예	예	예	예	예
활성 영역	36.72*48.96mm(W * H)	43.2*57.6mm(W * H)	48.96*73.44mm(W * H)	95.04*53.86mm(W * H)	108*64.8mm(W * H)	153.84*85.63mm(W * H)



사양

모델: 3.5 인치 모듈-CrowPanel ESP32 디스플레이

메인 프로세서: ESP32-WROVER-B

해상도: 320*480

터치 유형: 저항 터치 스크린

디스플레이 유형: TN 패널

화면: TFT-LCD 화면

디스플레이 드라이버: ILI9488

외부 전원 공급 장치: DC5V-2A

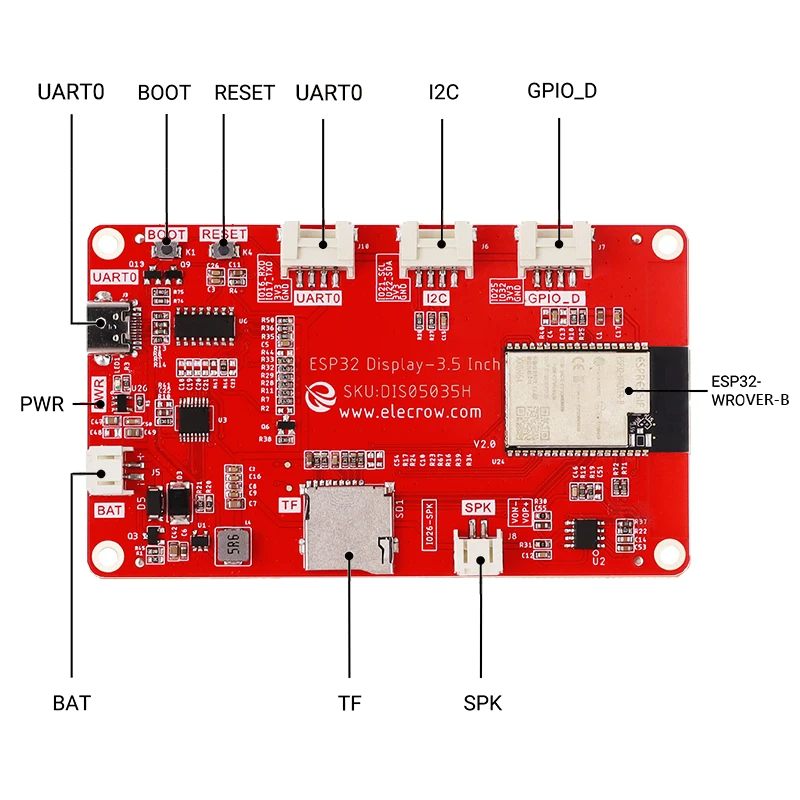

인터페이스: 1 * TF 카드 슬롯, 1 * I2C, 1 * GPIO, 1 * 말하기, 1 * UART1, 1 * UART0

버튼: 부팅 버튼 및 재설정 버튼

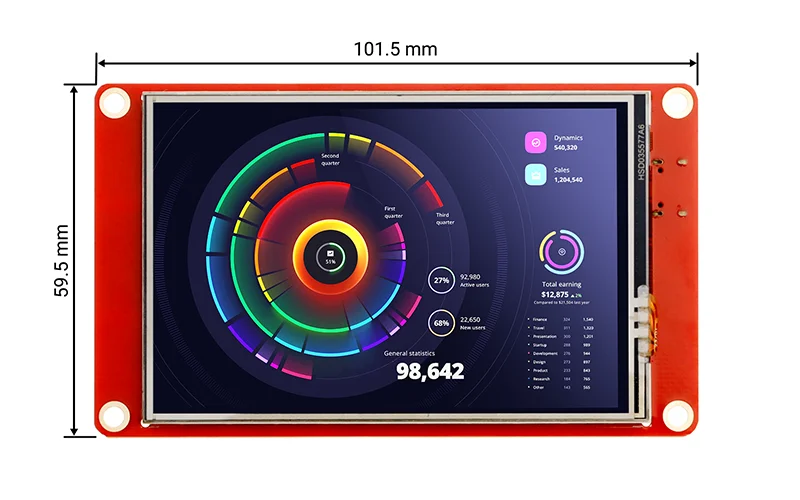

활성 영역: 48.96*73.44mm(W * H)



패키지 목록

1x CrowPanel ESP32 디스플레이 3.5 인치 모듈

Type-C 케이블에 1x USB-A

1x 크로테일/그로브에서 4pin 듀퐁 케이블

1x 저항 터치 펜



위키 및 문서

• 위키
• 사용자 설명서
• 개략도
• LCD의 사양
• 데이터시트 ESP32-WROOM-32-N4

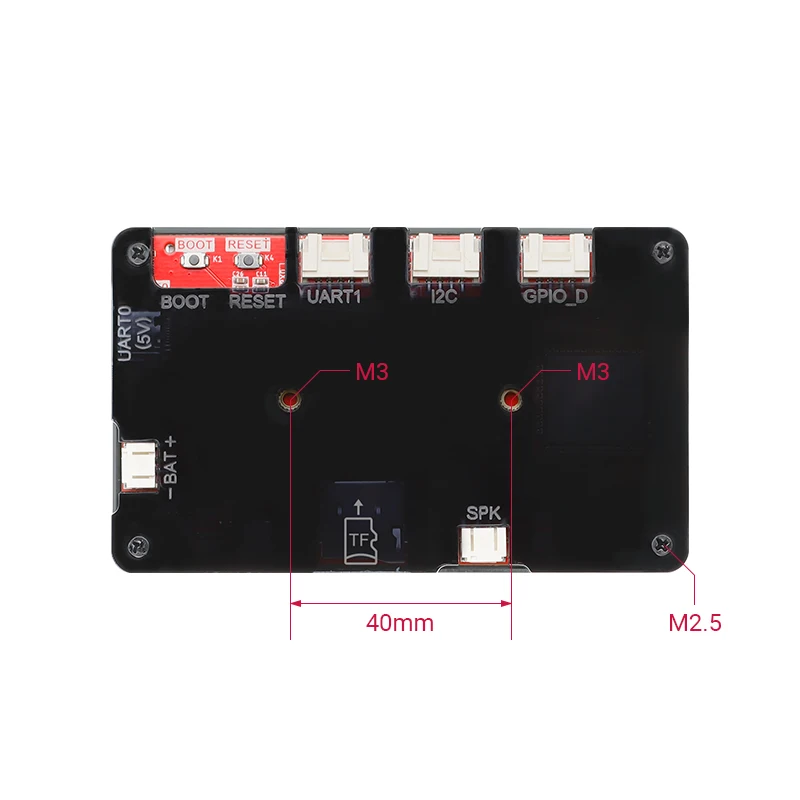

• 치수 개요
• LVGL 참조



디스플레이 드라이버:ILI9488



105℃ 발화물: ELECROW



인터페이스: TF 카드 슬롯, I2C, GPIO, 스피커, UART1, UART0



스마트 디스플레이 모듈: 3.5인치 TFT-LCD, 320x480 해상도, TN 패널



메인 프로세서: ESP32-WROOM-32-N4n터치 타입: 리스티브 터치 스크린n부가 기능: BOOT 버튼, 리셋 버튼, 5V-2A 외부 전원 공급nnn|Crowpanel Esp32 Display|nn**강력한 성능과 다재다능한 사용



CrowPanel ESP32 디스플레이 모듈은 320x480 고해상도 TN 패널을 사용하여 선명하고 생생한 이미지를 제공합니다. ESP32-WROOM-32-N4 메인 프로세서와 결합되어 있는 이 모듈은 뛰어난 성능을 자랑하며, WiFi 및 Bluetooth 기능을 통합하여 IoT 장치와의 연결성을 강화합니다. 다양한 개발 환경을 지원하며, Arduino IDE, Espressif IDF, PlatformIO, Micro Python 등과 호환되어 다양한 프로젝트를 가능하게 합니다.



사용자 친화적인 디자인



이 모듈은 리스티브 터치 스크린을 사용하여 사용자에게 직관적인 인터페이스를 제공합니다.



TF 카드 슬롯과 다양한 I/O 인터페이스를 갖추고 있어, 사용자는 원활한 데이터 전송과 장치 연결을 할 수 있습니다. 더불어, 볼륨 조절 버튼과 리셋 버튼이 포함되어 있어 사용자 편의성을 극대화합니다.



넓은 응용 분야 CrowPanel ESP32 디스플레이는 자동차, 의료 장비, 산업 제어, 전력, 공공 전자, 자동화, GPS, 신재생 에너지 및 IoT 장치 등 다양한 분야에서 사용될 수 있습니다.



이 모듈은 다양한 시나리오에 적합하고, 사용자에게 다양한 연결성과 확장성을 제공하여 개발자들이 프로젝트를 빠르고 쉽게 진행할 수 있도록 도와줍니다.
