ESP32-S3 AIOT 키트 소개



이 튜토리얼 시리즈는 OpenJupmer ESP32-S3 AIOT 키트 학습에 중점을 둡니다. ESP32S3 AIOT 키트는 ESP32S3 모듈을 기반으로 AIoT 학습에 특화된 종합 키트입니다. 메인보드와 센서가 통합되어 있으며, 27개의 서브 모듈(21개의 서로 다른 모듈과 1개의 메인 제어 보드)을 포함하고 있습니다. 또한 풍부한 예제와 학습 자료를 제공하여 대부분의 AI 및 IoT 학습 및 응용 시나리오의 요구 사항을 충족합니다.



특징

● 27개 모듈과 메인 제어 확장 유닛이 하나로 통합됨

● AI 애플리케이션 모듈과 마더보드용 온보드 배선으로 AI 애플리케이션 개발 시 복잡한 배선이 필요 없으며, Xiaozhi AI 애플리케이션 과 호환됨

● Blinker IoT 클라우드 플랫폼과 함께 사용 시 다양한 IoT 애플리케이션을 손쉽게 구현 가능

● 핀 및 그로브 확장 인터페이스를 통해 더욱 다양한 하드웨어 연결 지원

● 외부 전원 공급을 지원하여 모터 드라이브 및 기타 IoT 프로젝트에 전원 공급 가능

● ArduinoIDE, ESP-IDF, AILY Blockly 소프트웨어 지원



하드웨어 파라미터



센서 종류 및 개수: 27개 서브모듈 (21가지 종류의 모듈과 1개의 메인 제어 통합 보드)

메인 제어 보드 (호환 가능): ESP32S3 코어 보드, WiFiDuino32S3

인터페이스 유형: 핀 헤더 + 그로브 커넥터

모듈 작동 전압: 3.3V

외부 전원 공급 전압: 6~12V

PCB 크기: 250*175mm

장착 구멍 크기: 244*169mm



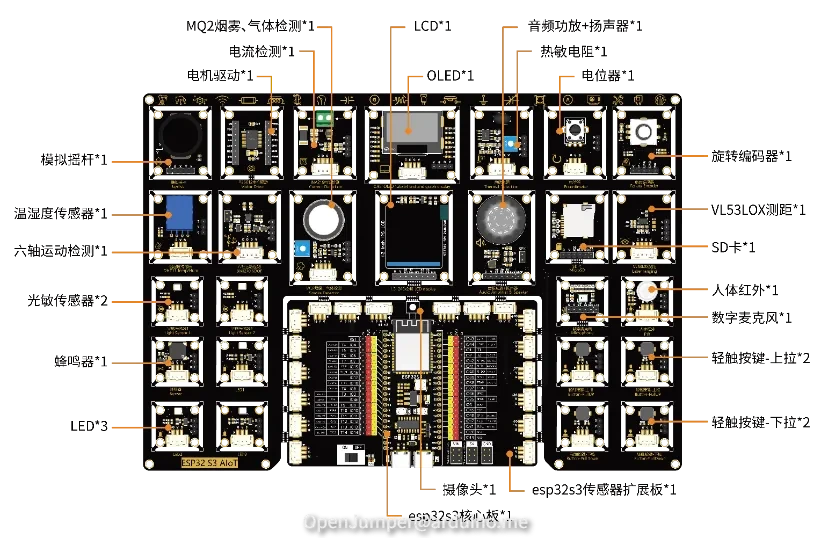

모듈 메인 이미지 및 모듈 소개





핀 점유 테이블



LCD SCL-21 SDA-47 DC-43 CS-44

오디오 앰프 LR-40 BC-39 DIN-38

SD 카드 MI-35 CLK-3 MO-14 CS-46

디지털 마이크 WS-42 SD-2 SCK-41

카메라 SDA-4 SCL-5 VS-6 HS-7 XM-15 Y9-16 Y8-17 Y7-18 Y4-8 Y3-9 Y5-10 Y2-11 Y6-12 PCLK-13

WS2812 컬러 조명 내장 48



개발 환경 설치



다음 예제를 사용하기 전에 필요한 소프트웨어 개발 환경을 준비해야 합니다. ESP32S3 아두이노 개발 환경 설치, 드라이버 라이브러리 설치 및 사용 예제 는 위의 " 개발 환경 설치 " 섹션을 참조하십시오.



23가지 기본 예제 튜토리얼

1. LED 예시 1: LED 스위치

2. LED 예시 2: 숨쉬는 듯한 LED

3. 모의 조이스틱 예시

4. 광센서 예시

5. 부저 예시 6.

모터 드라이버 예시

7. 온도 및 습도 감지 예시

8. 연기 감지 예시 9.

OLED LCD 드라이버 예시

10. LCD 드라이버 예시

11. 서미스터 감지 예시 12.

전위차계 아날로그 입력 예시

13. 6축 모션 센서 예시 14.

로터리 엔코더 예시 15.

마이크 감지 예시

16. 오디오 증폭기 재생 예시 17.

SD 카드 읽기 예시

18. 레이저 거리 측정 예시

19. 인체 적외선 감지 예시

20. 풀업/풀다운 버튼 예시

21. 전류 감지 예시

22. 비디오 스트리밍 웹 서버 종합 예시



고급 합성 루틴



23. 온도 기록 장치

24. 블루투스 데스크톱 컨트롤러

25. 간단한 WiFi 네트워크 구축

26. 스마트 환경 모니터링 스테이션

27. 산업 제어 시뮬레이션 시스템

28. IoT 플랫폼 점멸등 (종합)

29. IoT 플랫폼 점멸등 (종합)

30. 샤오즈 AI 어시스턴트 (종합 예제

30-2), 샤오즈 AI 아두이노 버전

31. 마이크를 이용한 SD 카드 녹음

32. 녹음 재생 시스템



기타 정보:

회로도,

센서 데이터시트

, ESP32S3 코어 보드 및 학습 자료

, 소프트웨어 및 도구: Arduino IDE, Flashdown Tool, Blinker 앱



제품 소개에 관한 정보 참고
