이번 튜토리얼에서는 ESP32-CAM + 업로드 보드 사용방법에 대해 알려드리려고 합니다.

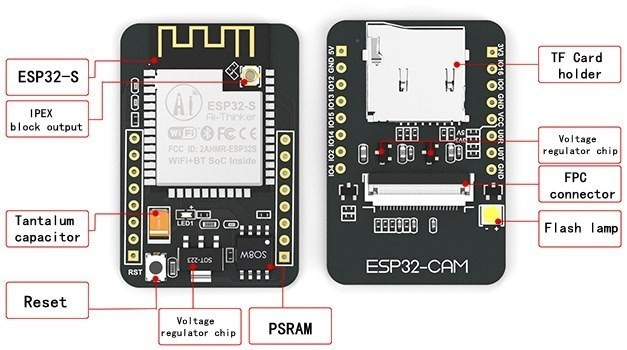

ESP32-CAM은 아두이노 카메라로 아담한 크기에 WIFI ,블루투스 모두 지원되는 소형 카메라 모듈입니다.
소스코드를 업로드하고 배터리만 연결하면 와이파이 지역에선 무선카메라(CCTV)같이 사용할 수 있으며,
원격 스트리밍이 가능하기에 다양한 곳에서 활용될 수 있습니다.

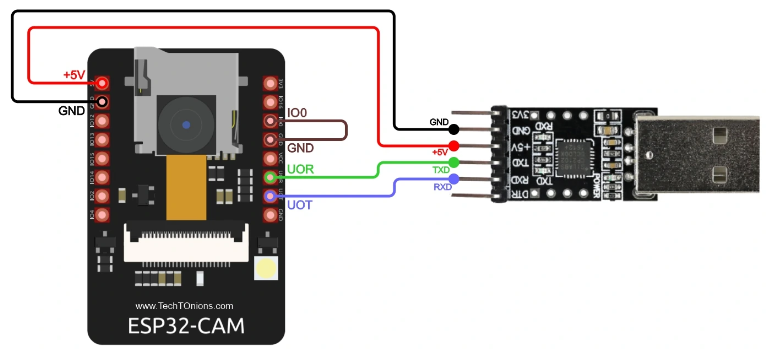

보통 ESP32-CAM를 업로드 하기위해선 USB to UART 와 같은 장치가 추가적으로 필요하고, 배선 작업 및 리셋 등 굉장히 번거롭습니다.

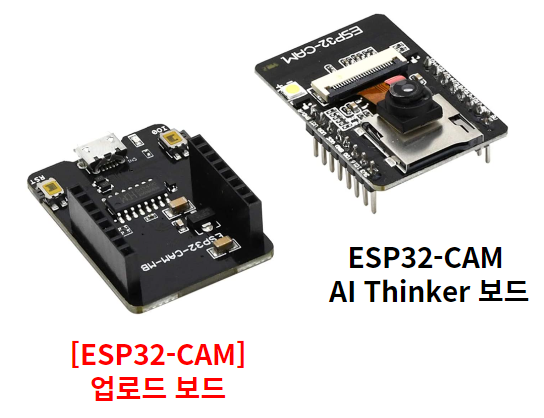

하지만! ESP32-CAM 전용 브레이크 아웃보드, 즉 업로드 보드가 있는데 이걸 사용하시면 별도 장치 없이! 연결 없이! 손쉽고 간단하게 업로드가 가능합니다.
그럼 곧바로 사용방법에 대해 알아봅시다 ~~

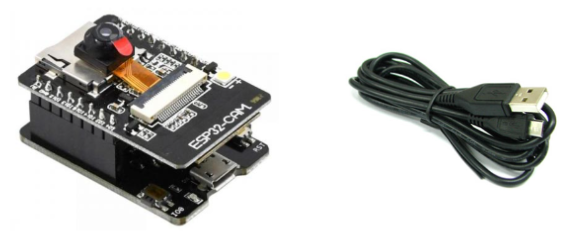

준비물
1. ESP32-CAM 호환보드 + CH340 micro B 업로드 보드
2. 마이크로 USB 5핀 케이블
1. 보드 + PC 연결

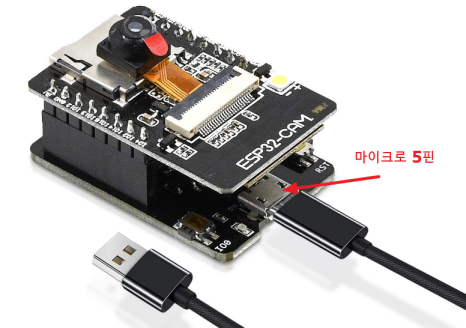

위와 같이 ESP32-CAM 과 업로드 보드를 결합한 뒤 카메라를 연결합니다.
이후 USB 케이블을 이용해 PC(노트북)와 연결해주시면 됩니다.

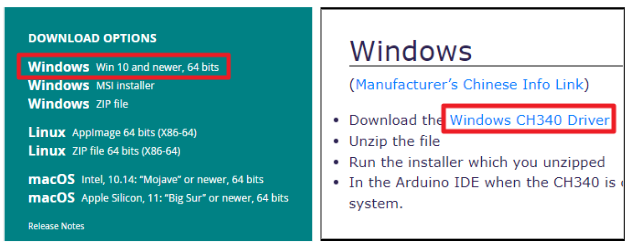

2. 소프트웨어 설치
Arduino IDE [바로가기]
CH340 drivers [바로가기]
업로드 하기 위해 기본적으로 필요한 설치 파일입니다. 반드시 설치해주세요!

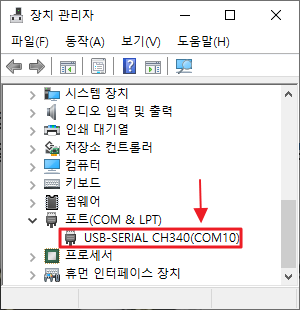

ESP32-CAM을 PC와 연결 한 뒤 CH340 드라이버가 정상적으로 설치됬다면, 장치 관리자에 다음과 같이 CH340 포트가 활성화 됩니다.
3. 설정 및 예제 코드 업로드 (웹 스트리밍)
ESP32-CAM 사용을 위한 보드 설치 및 설정과
웹서버에서 원격 스트리밍하는 예제입니다. 차례차례 따라해보세요!

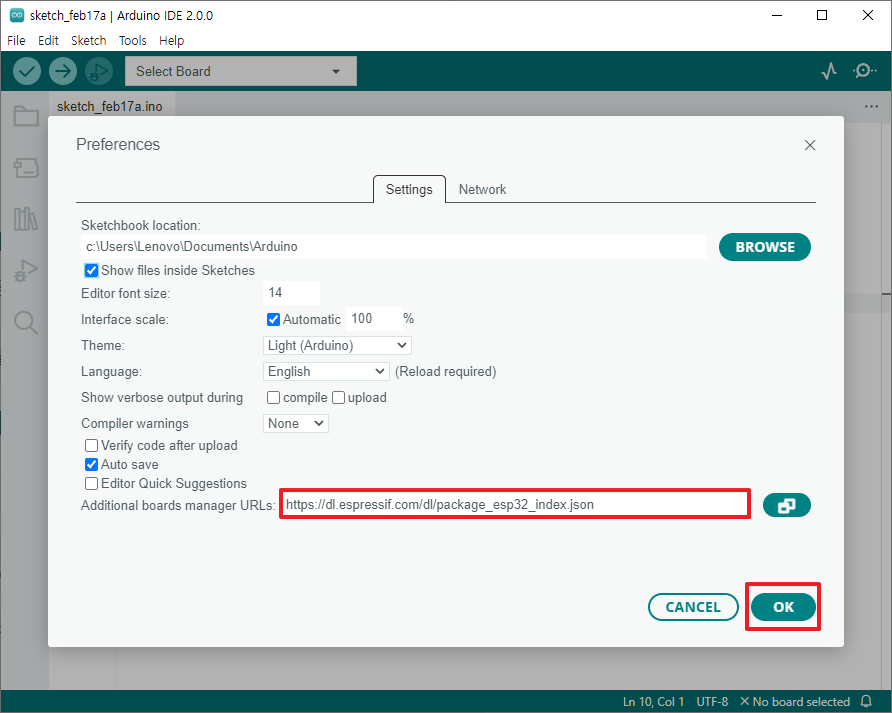

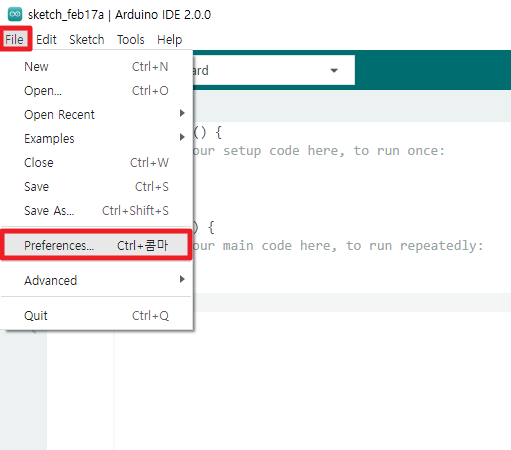

1. Arduino IDE에서 파일 > 기본 설정 으로 이동합니다.
2. 추가 보드 관리자 URL 필드 에 다음 줄을 복사하여 붙여넣고, OK 버튼을 클릭합니다.
https://dl.espressif.com/dl/package_esp32_index.json

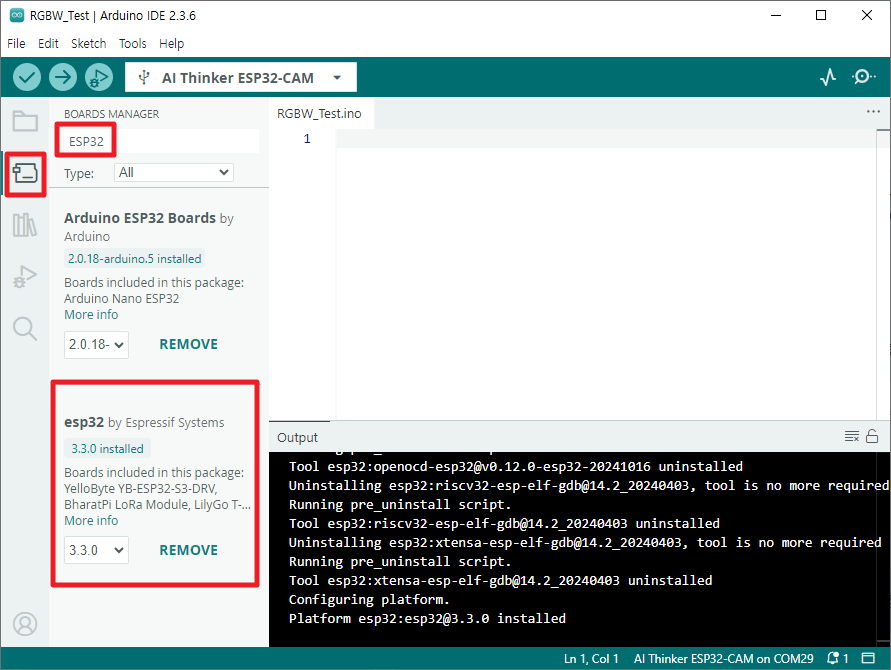

3. 보드 관리자를 엽니다. 왼쪽 모서리에 있는 Boards Manager 아이콘을 클릭하면 됩니다.
이후 보드 매니저 검색 창에 ESP32 검색 한 후 설치합니다.
4. ESP32-CAM보드를 설정합니다. Select Board를 클릭해 보드 창에 ai thinker로 입력합니다.
포트는 장치관리자를 확인해 ESP32와 연결된 포트로 선택합니다.
보드: AI Thinker ESP32-CAM , 포트: COM?? (장치관리자 확인)

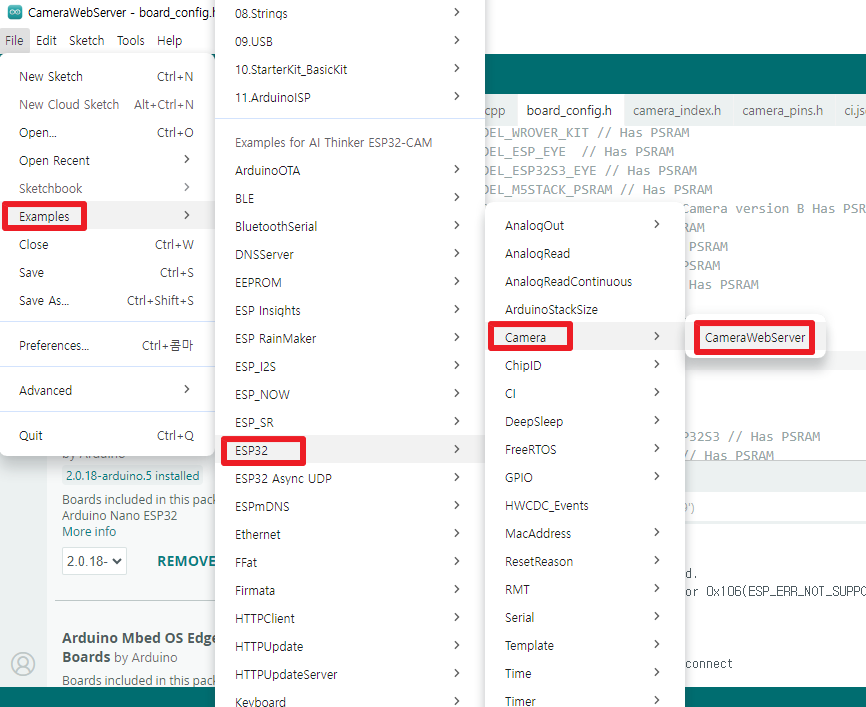

4. 예제 코드를 실행합니다. 파일 > 예제 > ESP32 > Carmera > WebServer 경로로 실행할 수 있습니다.

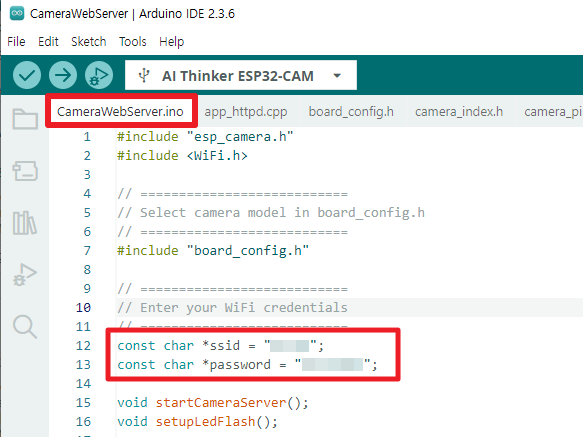

5. 예제 코드를 수정 1: 코드 첫번째 탭을 클릭해 와이파이 ID, PASSWORD를 입력해주세요.
★WIFI 정보를 작성하실 때 대소문자 구별해서 작성하셔야합니다★

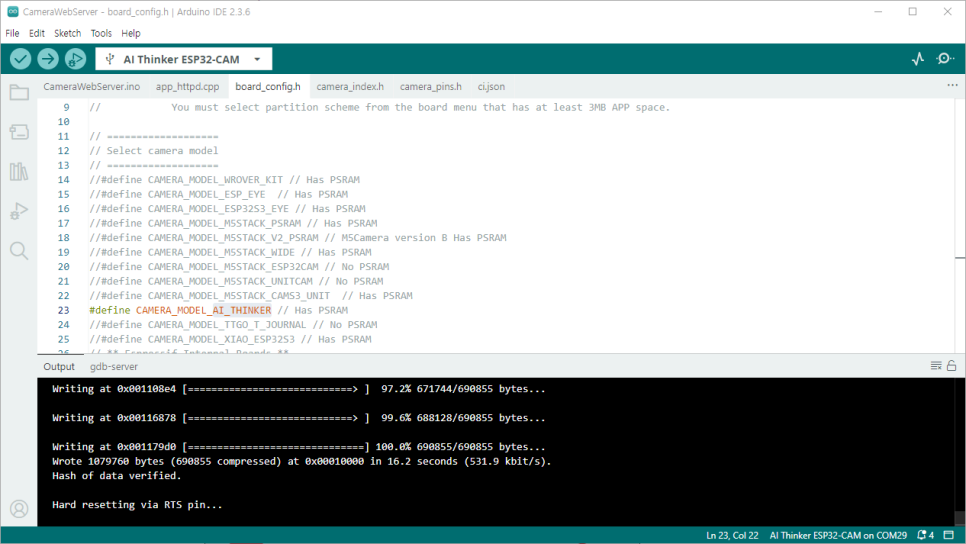

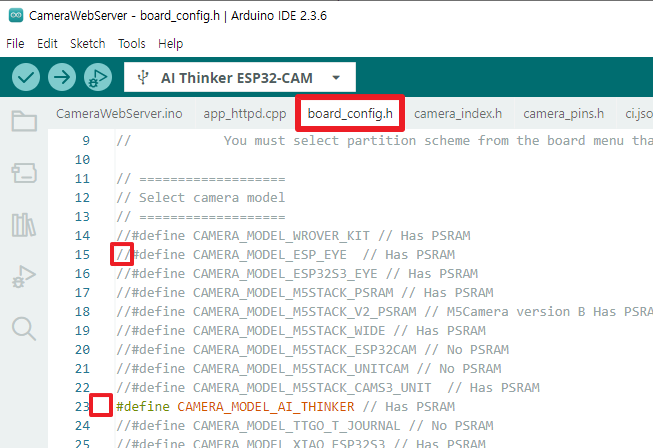

6. 예제 코드를 수정 2:.코드 세번째 탭을 클릭해 호환되는 모듈로 선택해주세요.
★기존 설정된 모듈 앞에 주석을 추가한 후 AI_THINKER 모델의 주석을 제거해서 변경할 수 있습니다★
7. 예제 코드를 업로드 합니다. 업로드가 완료 될때 까지 최대 1분 이상 소요될 수 있습니다.
업로드가 완료되면 시리얼 모니터를 출력해 확인합니다.

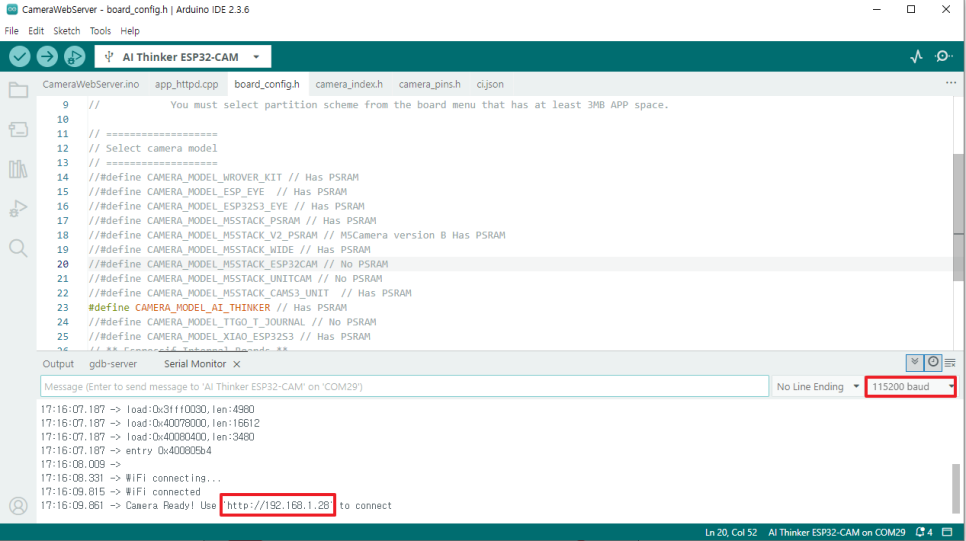

8. 시리얼 모니터 보트레이트를 115200으로 셋팅 한뒤 esp보드에 리셋 버튼을 눌러 시리얼 코드를 확인합니다.
와이파이가 연결되면 URL 주소 값이 출력됩니다.

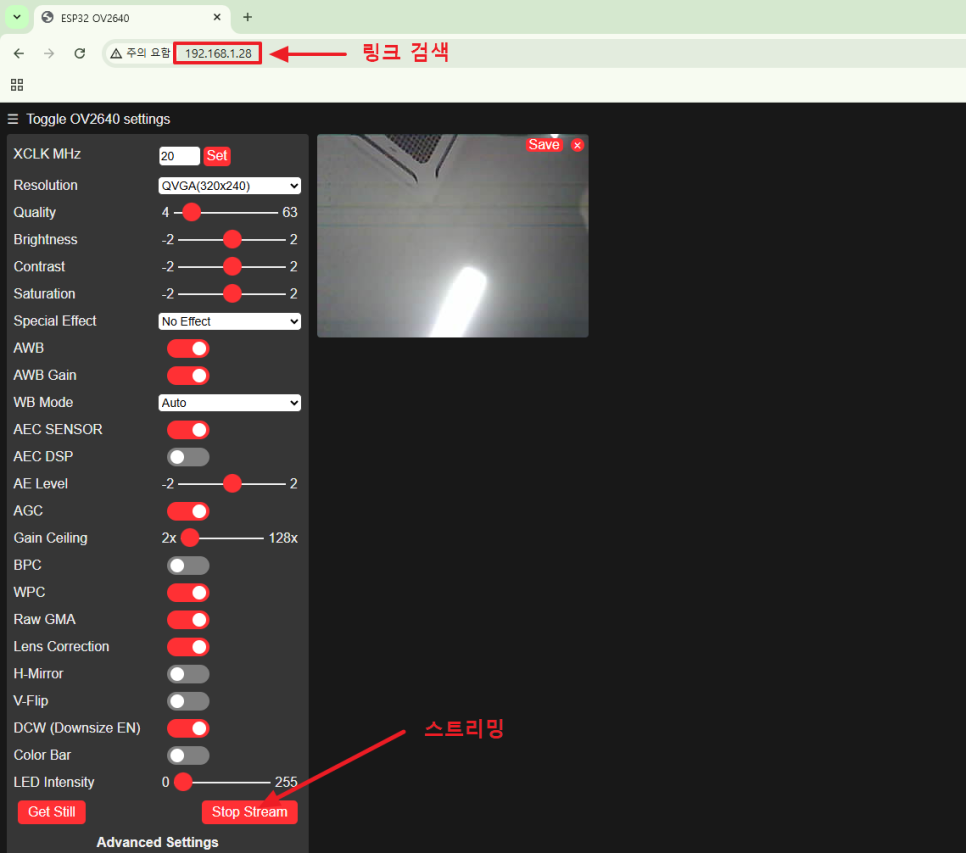

9. 스트리밍 웹으로 접속 후 화면을 확인해보세요.
시리얼 모니터로 확인 했던 URL 주소 값을 입력 해 접속한 후 스트리밍 할 수 있습니다.
영상 확인하시죠!
지금까지 esp32 cam을 업로드 보드를 이용해 사용하는 방법이였습니다!
제가 준비한 포스팅은 여기까지 입니다. 다음에 좀 더 도움되는 내용으로 찾아뵙겠습니다.
튜토리얼 참고는 디바이스 마트의 설명자료를 참고하였습니다. 고마운 쇼핑몰입니다.
