ESP32-CAM 보드 카메라 연결 방법

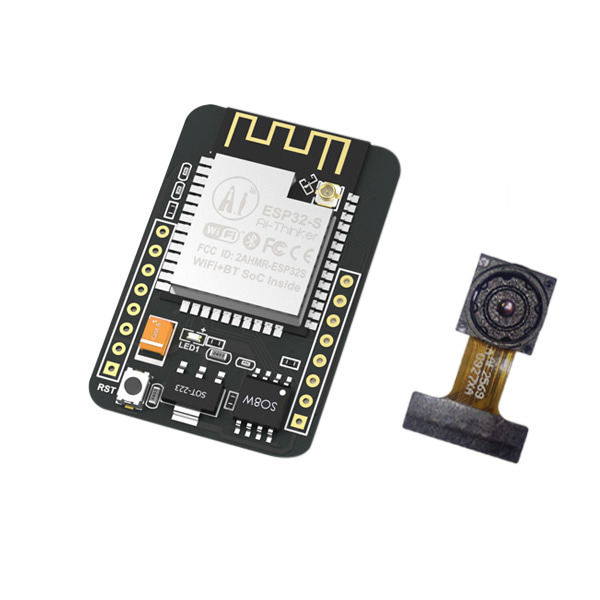

오늘 받았더니 ESP32-CAM 보드와 데이터 업로드 보드, 카메라가 각각 분리되어 도착했다.



보드 두 개야 같은 방향으로 꼽으면 쉽게 결합되니 설명할 필요는 없다. 버튼도 옆으로 나와 있어서 잘 눌러진다.



문제는 카메라 자체인데 카메라가 아주 작다.



조립하다가 부서질까 겁도 나지만 일단 새까만 커넥터를 위로 올린다. 마치 부서지는 것 같지만 안 부서진다. 보니까 분리가 되는 스타일이다. 걱정 말고 위로 확 올린다. 얼기설기 하다가는 접촉 불량이거나 잘 체결되지 않으니 검은 커넥터를 분리해도 좋으니 충분히 올린다.

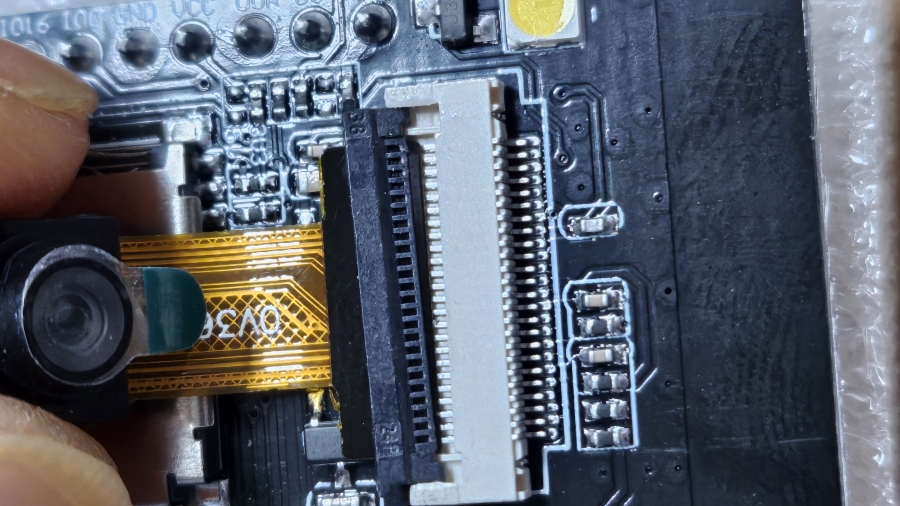

카메라 핀을 꾹 눌러서 꼽으면 들어가는 느낌이 난다. 그리고 연결 부분을 보면 커넥터 검은 부분이 보일 것이다. 그 상태에서 아까 분리된 검은색 커넥터 덥개를 잘 맞추어 힘껏 내리 누르면 체결이 잘 된다.



아래 사진을 몇 장 올리니 참고한다.

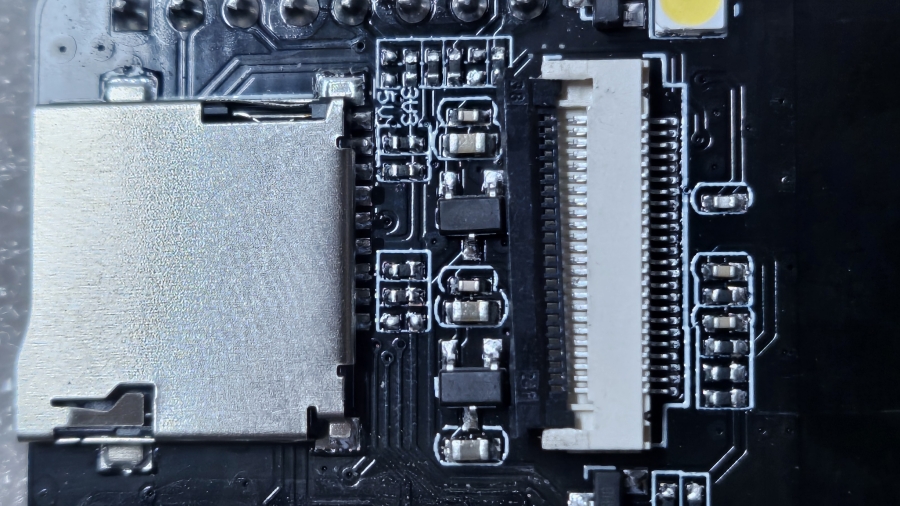

부서진든 말든 위로 확 올린다.





위로 올라가면 부서지는 듯하지만 안 부서진니 많이 올려서 들어가게 한다.

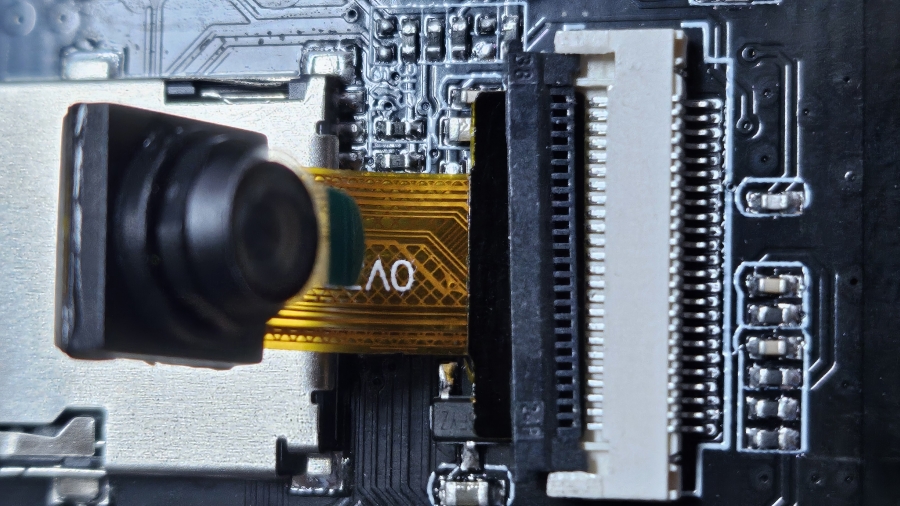

얼기설기 하지말고 아래로 꽉 밀어 넣는다. 아프지 않다. ^^

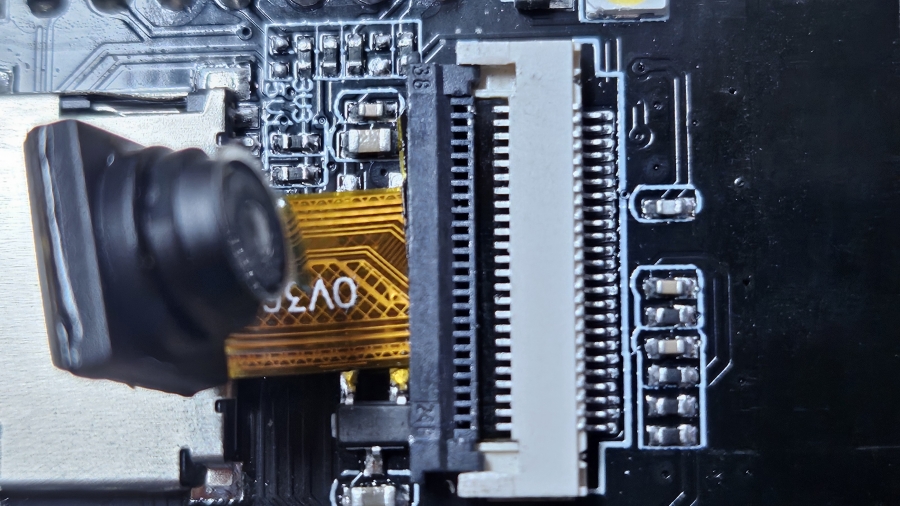

카메라 커넥터 케이블이 검은색이 보이도록 꾹 밀어 체결한다.
