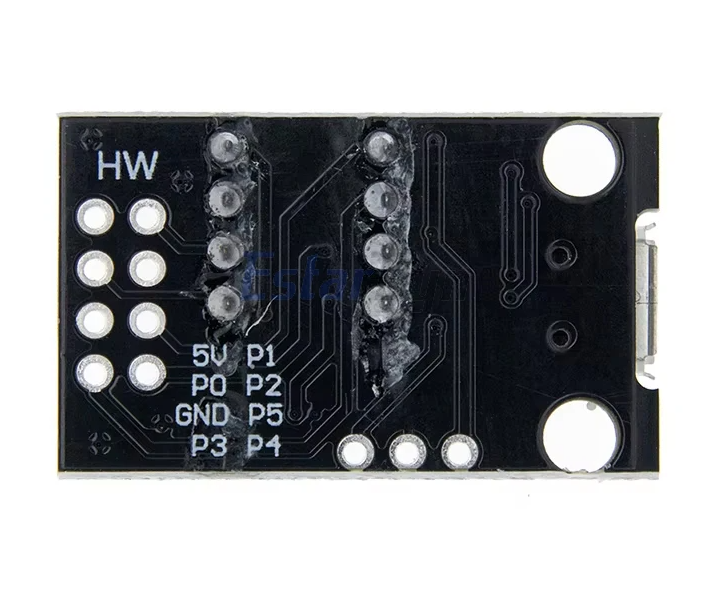

ATtiny13A, ATtiny25, ATtiny45, ATtiny85 프로그래머 HW-260

뭔가 쉽게 프로그램 업로드가 가능할 것 같아서 구매했는데 사용법을 모르고 있다. 마이크로 USB 연결하여 드라이버 설치하고 사용하는 건 아닐 거다. 뭐가 설치될 건더기가 하나도 없으니까 말이다. 말하자면 옆에 8핀 헤더에 USBasp 전용 업로더 보드를 연결하고 사용하는 거다. 마이크로 USB 포트는 전원을 연결하는 용도 정도로 사용하는 거고...



hw-260 보드에 관한 신뢰할만한 설명



Micronucleus는 부트로더입니다. Optiboot가 Uno에서 사용되는 부트로더와 같은 역할을 합니다. 칩을 프로그래밍하기 위한 USB 연결을 제공합니다.

소프트웨어가 없으면 아무것도 할 수 없습니다. USB 포트가 ATTiny 칩에 직접 연결되기 때문입니다. 칩에 소프트웨어가 없으면 USB 포트는 작동하지 않습니다. 칩에 소프트웨어를 넣으려면 칩에 소프트웨어가 있어야 하는 악순환입니다.

본질적으로 Micronucleus는 ATTiny를 일종의 미니 레오나르도 다빈치로 바꿔줍니다.

먼저 마이크로뉴클레우스를 칩에 설치해야 합니다(아두이노를 ICSP 프로그래머로 사용하면 됩니다). 설치가 완료되면 칩이 내장된 작은 보드를 사용하여 프로그래밍을 시작할 수 있습니다.

괜찮은 운영체제를 사용하고 계시니 "드라이버"는 필요 없습니다.



개발 보드 지원 칩: ATtiny13A / ATtiny25 / ATtiny45 / ATtiny85 등

해당 칩들을 지원 하지만 , 본체에 직접 장착되어 있지는 않습니다.

제 생각에는 그걸로 몇 가지 해야 할 일이 있는 것 같네요:

ATtiny85(또는 유사한 칩)을 구입하세요.보드에 설치하세요오른쪽 8개 핀에 ICSP 헤더를 납땜하십시오.적절한 다른 하드웨어(예: ICSP 프로그래머)를 사용하여 Micronucleus 부트로더를 프로그래밍하십시오.그다음에는 해당 보드를 ATtiny 개발 보드로 사용하십시오.

거기에 칩이 없어서 반응이 없는 겁니다 (반대쪽에 칩이 보인다면 모를까). 그래서 싼 겁니다. 기판 자체를 사는 거지, 마이크로컨트롤러가 내장된 기판을 사는 게 아니니까요.







제품 설명



플러그형 개발 보드 ATtiny13A/ATtiny25 프로그래머/ATtiny45/ATtiny85 프로그래밍

Estardyn ATtiny13A / ATtiny25 / ATtiny45 / ATtiny85 플러그형 ATTINY 개발 프로그래밍 베어 보드



• 프로그래밍 보드 개발/ATtiny45/ATtiny85 ATtiny13A/ATtiny25는 개발 보드를 연결할 수 있습니다.
• 편리하고 빠른 프로그래밍
• 개발 보드 지원 칩/ATtiny45/ATtiny85 ATtiny13A/ATtiny25 등
