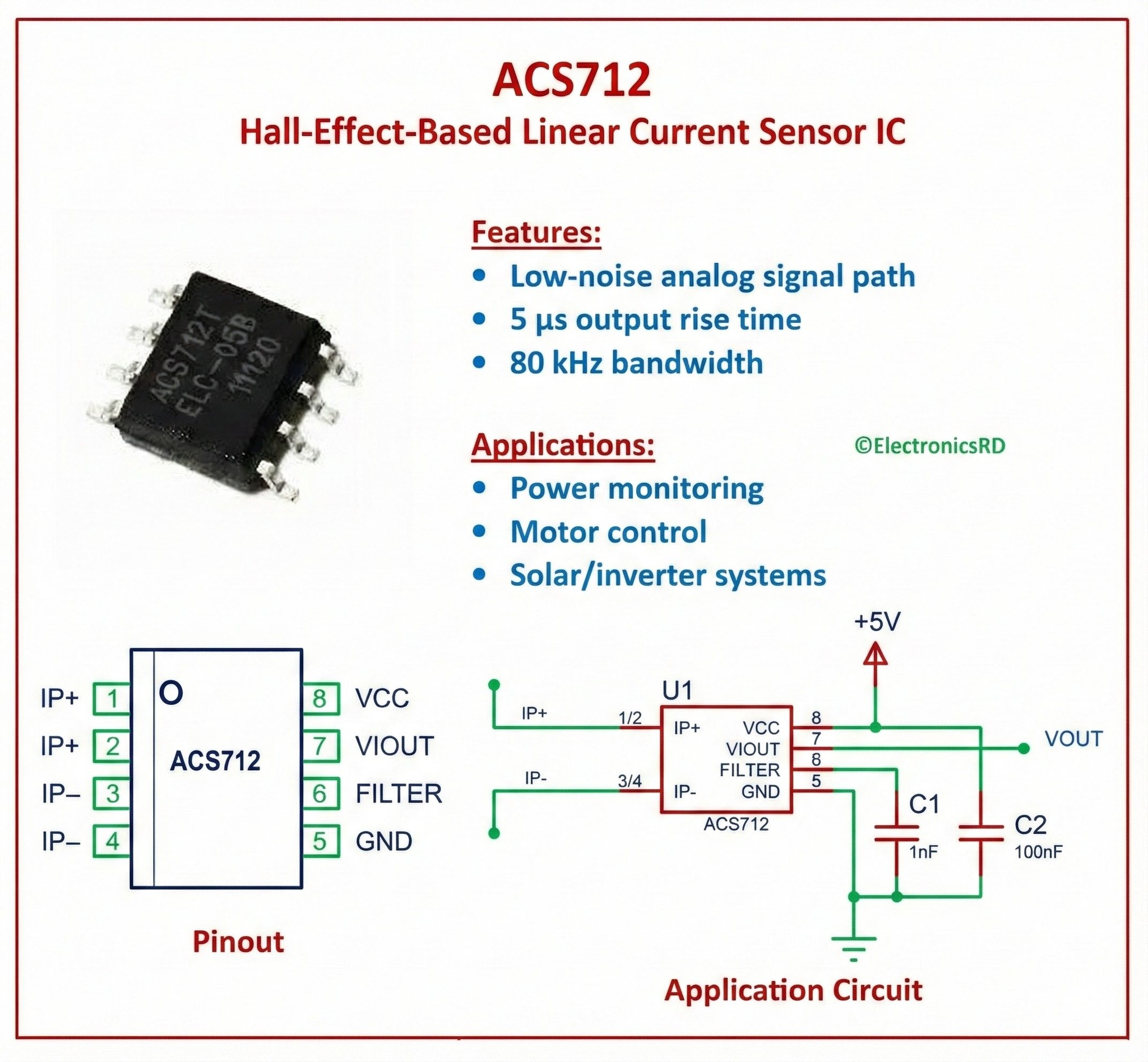

ACS712는 제어 회로와 직접적인 전기적 접촉 없이 AC 또는 DC 전류를 측정하도록 설계된 홀 효과 기반 선형 전류 센서입니다. 부하 전류는 IP+ 핀과 IP− 핀 사이의 내부 구리 경로를 통해 흐릅니다.
이 전류는 자기장을 생성하고, 내부적으로 홀 효과를 이용하여 이를 감지합니다. 따라서 전원 측과 신호 측이 전기적으로 절연되어 안전성이 향상되고 접지 루프 문제가 줄어듭니다. 이 장치는 +5V 전원 하나로 작동합니다.
전류가 흐르지 않을 때 출력 전압(VOUT)은 공급 전압의 약 절반인 약 2.5V입니다. 전류가 한 방향으로 흐르면 VOUT은 이 중간값보다 선형적으로 증가합니다. 전류가 반대 방향으로 흐르면 VOUT은 이 중간값보다 선형적으로 감소합니다.
따라서 마이크로컨트롤러의 ADC를 사용하여 출력을 쉽게 읽을 수 있습니다. FILTER 핀을 통해 대역폭을 제어할 수 있습니다. 여기에 작은 커패시터를 추가하면 고주파 성분을 제한하여 노이즈를 줄일 수 있으며, 이는 모터 드라이브 및 인버터 시스템에 유용합니다. VCC에 연결된 디커플링 커패시터는 전원을 안정화하고 측정 정확도를 향상시킵니다.
전반적으로 이 회로는 전력 모니터링, 모터 제어, 태양광 또는 인버터 응용 분야에 적합한 간단하고, 절연되어 있으며, 저잡음 전류 측정 방법을 보여줍니다.
