Pimoroni Tiny 2350 - RP2350 미니 개발 보드

Pimoroni Tiny 2350 - RP2350 미니 개발 보드 (4MB 플래시 메모리 포함) - PIM721

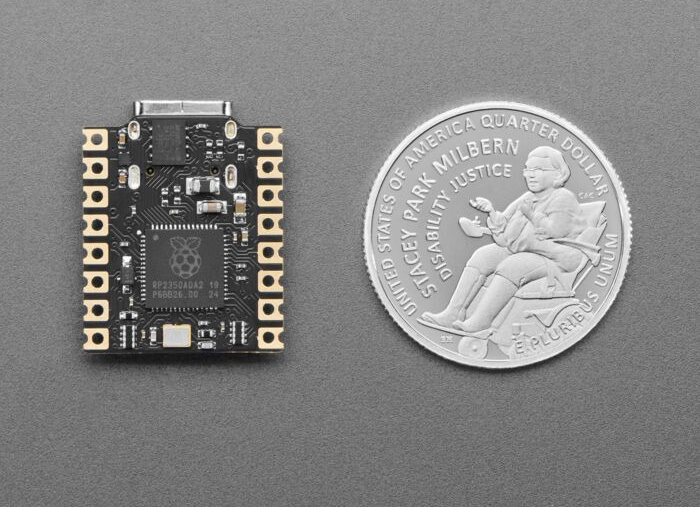

Pimoroni Tiny 2350 - 4MB 는 우표 크기의 RP2350 개발 보드로, USB-C 연결을 지원하여 휴대용 프로젝트, 웨어러블 기기 및 다양한 제품에 내장하기에 적합합니다.



피모로니 팀은 라즈베리 파이 피코를 좋아하지만, 더 작고 플래시 메모리 용량이 더 큰 제품을 원했습니다. 그 결과 탄생한 것이 바로 타이니 2350 입니다. 이 초소형 고성능 보드는 야심찬 프로젝트도 실현할 수 있는 강력한 성능을 자랑합니다. 듀얼 코어 Cortex M33 프로세서, 512KB의 SRAM, 그리고 4MB의 플래시 메모리를 엄지손톱만 한 크기의 PCB에 담았습니다.

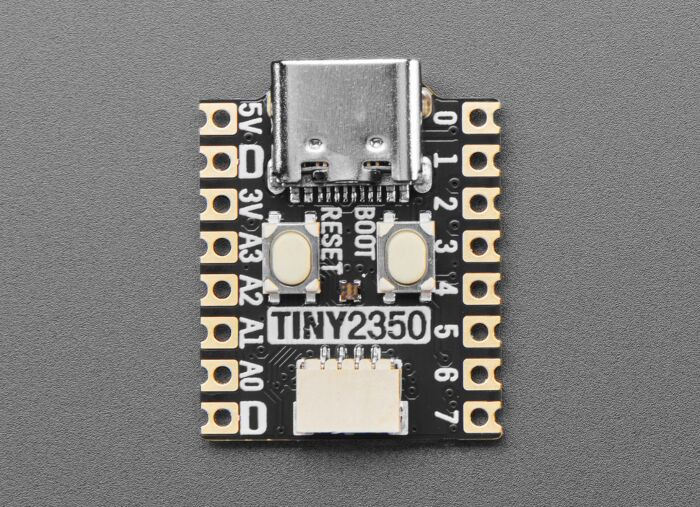

USB-C를 통해 프로그래밍 가능한 Tiny 2350은 4MB의 플래시 메모리를 내장하고 있습니다 . 보드는 캐슬레이티드 패드(castellated pad)로 설계되어 PCB에 직접 납땜할 수 있으며, 헤더를 사용하여 브레드보드에 연결하거나 전선을 통해 직접 연결할 수도 있습니다. 또한 프로그래밍 가능한 RGB LED , 리셋 버튼 , I2C 장치 연결을 위한 Qw/ST(Qwiic/Stemma) 커넥터 , 그리고 부팅 버튼을 사용자가 제어할 수 있는 스위치로 활용할 수 있는 독창적인 회로까지 탑재했습니다.



이 제품은 라즈베리 파이 피코 2용 펌웨어와 호환되지만, 크기 때문에 핀 수가 적습니다. CircuitPython, Arduino IDE 또는 MicroPython도 실행할 수 있습니다!



RP2350 MicroPython 빌드 및 예제

Tiny 2350용 CircuitPython을 다운로드하세요.



특징

• RP2350A(최대 150MHz로 작동하는 듀얼 암 Cortex M33, 520KB SRAM)로 구동됩니다.
• XiP를 지원하는 4MB QSPI 플래시
• 전원, 프로그래밍 및 데이터 전송용 USB-C 커넥터
• 사용자가 제어 가능한 RGB LED
• 브레이크아웃 보드를 연결하기 위한 Qw/ST(Qwiic/STEMMA QT) 커넥터
• 12개의 입출력 핀(12비트 ADC 채널 4개 포함)
• 리셋 및 부팅 버튼 (부팅 버튼은 사용자 버튼으로도 사용할 수 있습니다)
• 온보드 3.3V 레귤레이터 (최대 레귤레이터 전류 출력 300mA)
• 입력 전압 범위 3V - 5.5V
• C/C++, CircuitPython 또는 MicroPython으로 프로그래밍 가능
• 크기: 약 22.9 x 18 x 5.8mm (길이 x 너비 x 높이, USB-C 포트 포함)

스캐매틱 - 도면

기계 도면
