디지털 회로에서는 전기적 노이즈나 접지 전류를 공유해서는 안 되는 두 부분 사이에서 안전한 신호 전송이 필요한 경우가 많습니다.

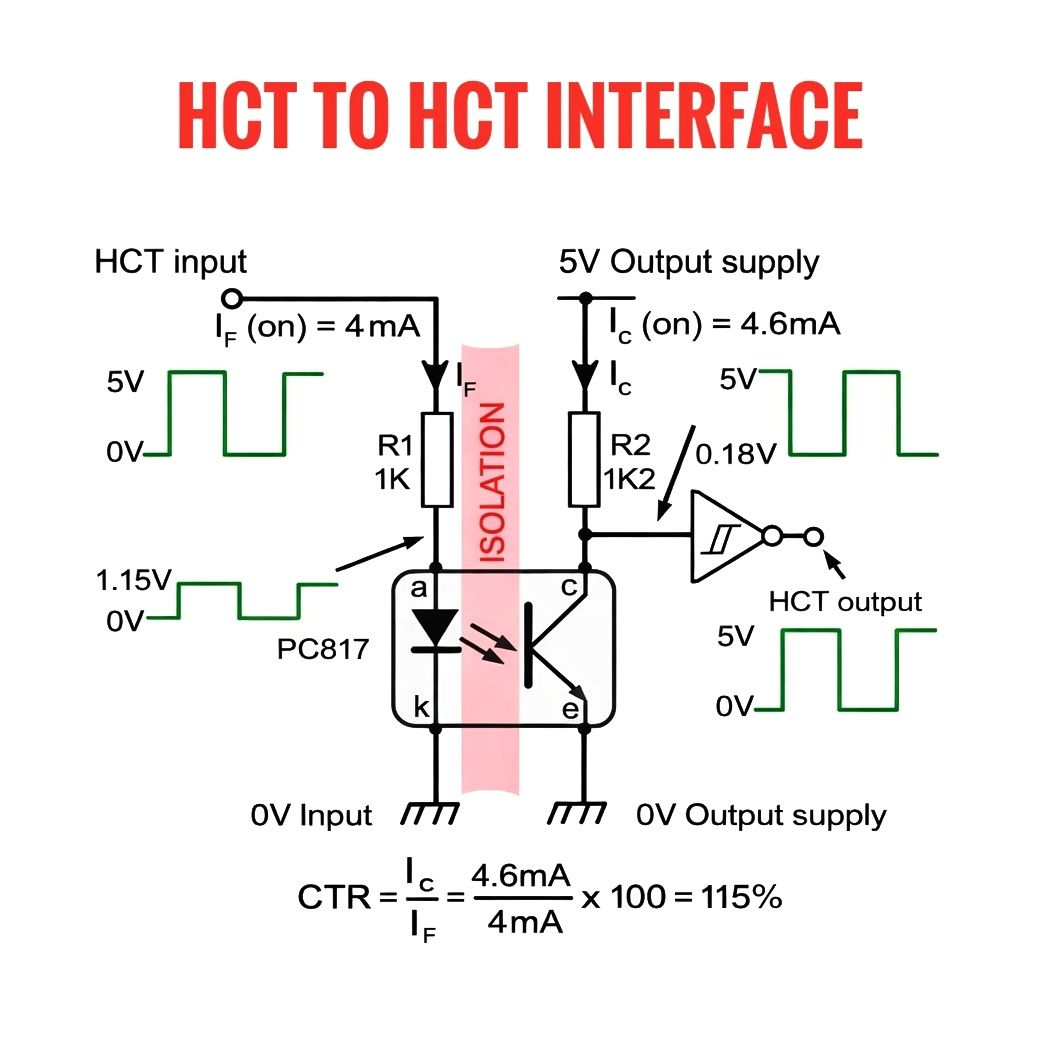

이 다이어그램은 옵토커플러(PC817)를 사용하여 논리 정보를 전달하면서도 완벽한 전기적 절연을 제공하는 HCT-HCT 인터페이스를 보여줍니다.
입력 측에서 5V HCT 신호는 저항 R1을 통해 옵토커플러 내부의 LED를 구동하여 약 4mA의 순방향 전류를 발생시킵니다.
LED가 켜지면 빛이 절연된 출력 측의 내부 포토트랜지스터를 활성화합니다.
이로 인해 컬렉터 전류(약 4.6mA)가 저항 R2를 통해 흐르게 되어 다음 HCT 게이트에 유효한 LOW 레벨이 생성됩니다.
입력이 꺼지면 LED가 꺼지고 트랜지스터의 도통이 중단되며 풀업 저항이 HIGH 논리 레벨을 복원합니다.
전류 전달률(CTR)은 출력 전류와 입력 LED 전류를 비교합니다.
여기서 CTR은 약 115%로, 옵토커플러가 절연 상태에서도 논리 상태를 안정적으로 재현할 수 있음을 의미합니다.
이 기술은 고전압 스파이크나 접지 차이로부터 논리 회로를 보호하는 것이 중요한 마이크로컨트롤러 인터페이스, 산업 제어, 전력 전자 장치 및 잡음에 민감한 디지털 시스템에서 널리 사용됩니다.
