마이크로컨트롤러 릴레이 제어 방법

고출력 부하를 안전하게 제어하는 ​​것은 임베디드 전자 장치에서 흔히 발생하는 문제입니다.

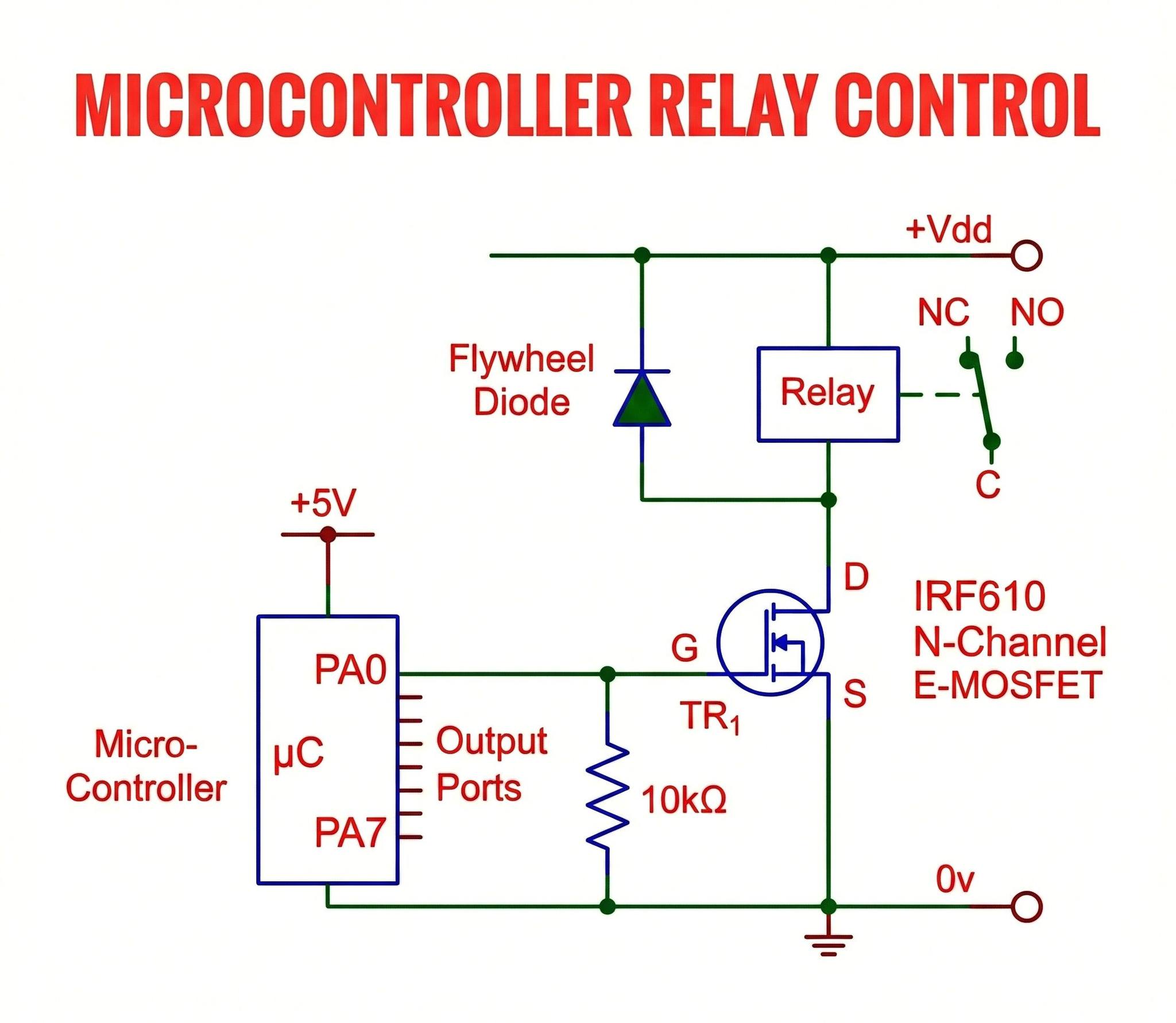

이 회로는 N채널 MOSFET을 로우사이드 드라이버로 사용하여 마이크로컨트롤러가 릴레이를 스위칭하는 간단하고 안정적인 방법을 보여줍니다.



출력 핀이 HIGH가 되면 MOSFET 게이트에 전압이 걸려 MOSFET이 켜지고 릴레이 코일을 통해 접지로 전류가 흐릅니다.



여자된 코일은 릴레이 접점을 NC에서 NO로 당겨 외부 장치를 켜는 동시에 마이크로컨트롤러를 전기적으로 절연합니다.



출력이 LOW가 되면 MOSFET이 꺼지고 릴레이가 해제됩니다.



코일 양단에 있는 플라이휠 다이오드는 자기장이 붕괴될 때 발생하는 고전압 스파이크를 흡수하여 MOSFET과 마이크로컨트롤러 핀을 보호하는 데 중요합니다.



게이트 저항은 명확한 OFF 상태를 보장하고 불필요한 트리거링을 방지합니다.



이 기본적인 드라이버 설계는 제작이 간편하고 신뢰성이 높으며 디지털 논리 제어에 안전하기 때문에 자동화, 로봇 공학 및 홈 제어 프로젝트에 널리 사용됩니다.
