릴레이 스위치 컨트롤과 플라이백 전압 방지

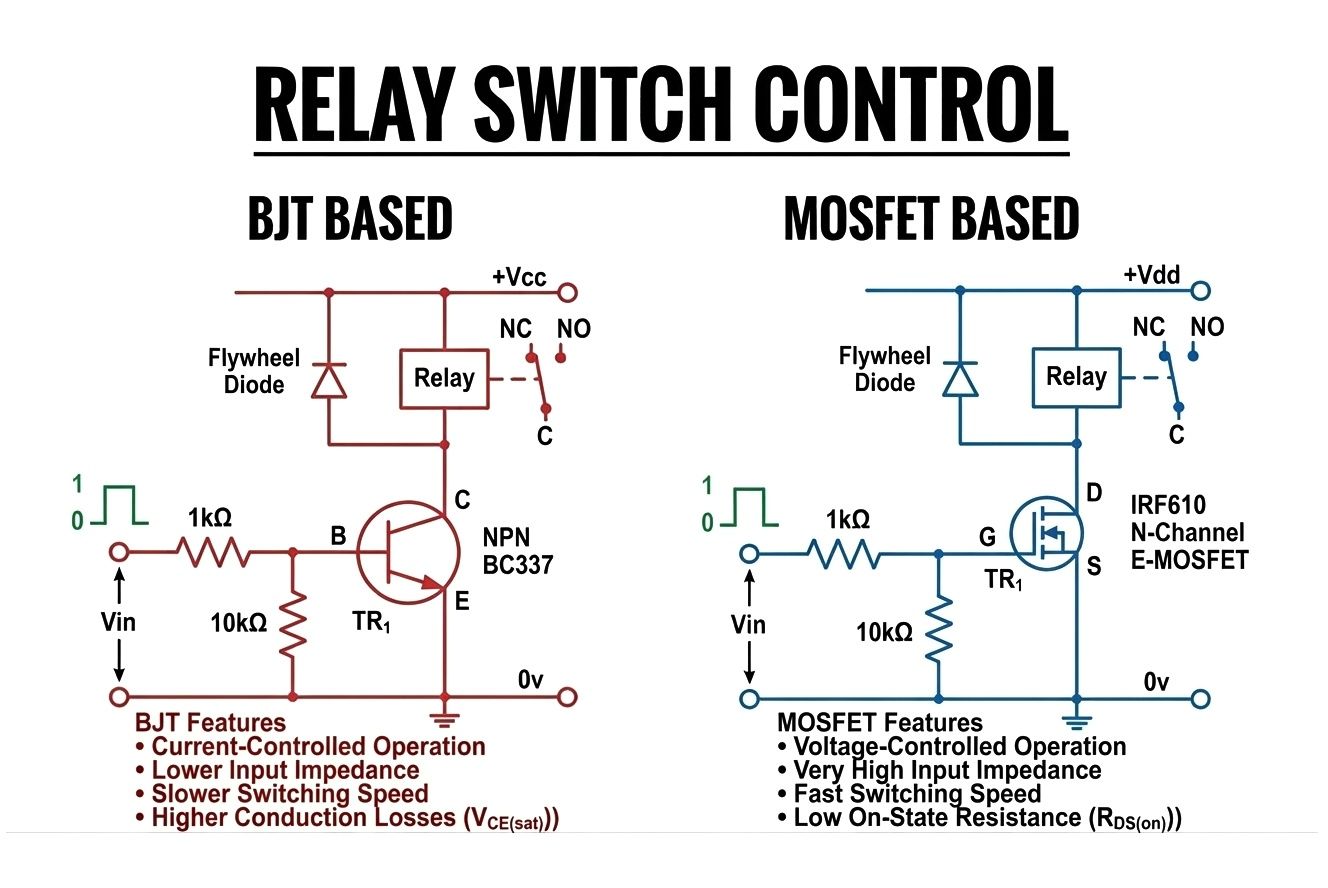

릴레이는 전기 기계식 스위치이며, 코일에 일반적인 논리 신호가 공급할 수 있는 것보다 더 많은 전류가 필요하기 때문에 구동 회로가 필요합니다. 이 그림은 릴레이를 구동하는 두 가지 일반적인 방법인 BJT와 MOSFET을 비교합니다.



BJT 기반 회로에서는 NPN 트랜지스터(BC337)가 전류 제어 스위치 역할을 합니다. 1kΩ 저항을 통해 베이스에 HIGH 신호가 인가되면 베이스 전류가 흘러 트랜지스터가 켜집니다. 그러면 컬렉터 전류가 릴레이 코일을 통해 흐르면서 릴레이가 여자되고 접점이 NC에서 NO로 전환됩니다.



10kΩ 저항은 입력이 없을 때 트랜지스터가 OFF 상태를 유지하도록 합니다. 그러나 BJT는 입력 임피던스가 낮고 지속적인 베이스 전류가 필요하므로 전력 손실이 크고 스위칭 속도가 약간 느립니다.



MOSFET 기반 회로에서는 N채널 인핸스먼트 MOSFET(IRF610)이 사용됩니다. 이 소자는 전압 제어 방식입니다. 게이트에 HIGH 전압이 인가되면 드레인과 소스 사이에 전도성 채널이 생성되어 릴레이 코일을 통해 전류가 흐릅니다. 10kΩ 저항은 게이트를 접지로 끌어당겨 의도치 않은 트리거링을 방지합니다.



MOSFET은 매우 높은 입력 임피던스, 빠른 스위칭 속도, 그리고 낮은 RDS(on)으로 인한 낮은 전도 손실을 제공하여 효율성이 뛰어납니다. 두 회로 모두에서 플라이휠 다이오드가 릴레이 코일 양단에 연결되어 있습니다. 이 다이오드는 릴레이 코일이 꺼질 때 발생하는 전압 스파이크(유도성 역기전력)로부터 트랜지스터 또는 MOSFET을 보호합니다.



전반적으로 MOSFET 기반 릴레이 드라이버는 효율성과 속도 때문에 최신 설계에서 일반적으로 선호되는 반면, BJT 드라이버는 더 간단하고 기본적인 응용 분야에서 여전히 널리 사용됩니다.

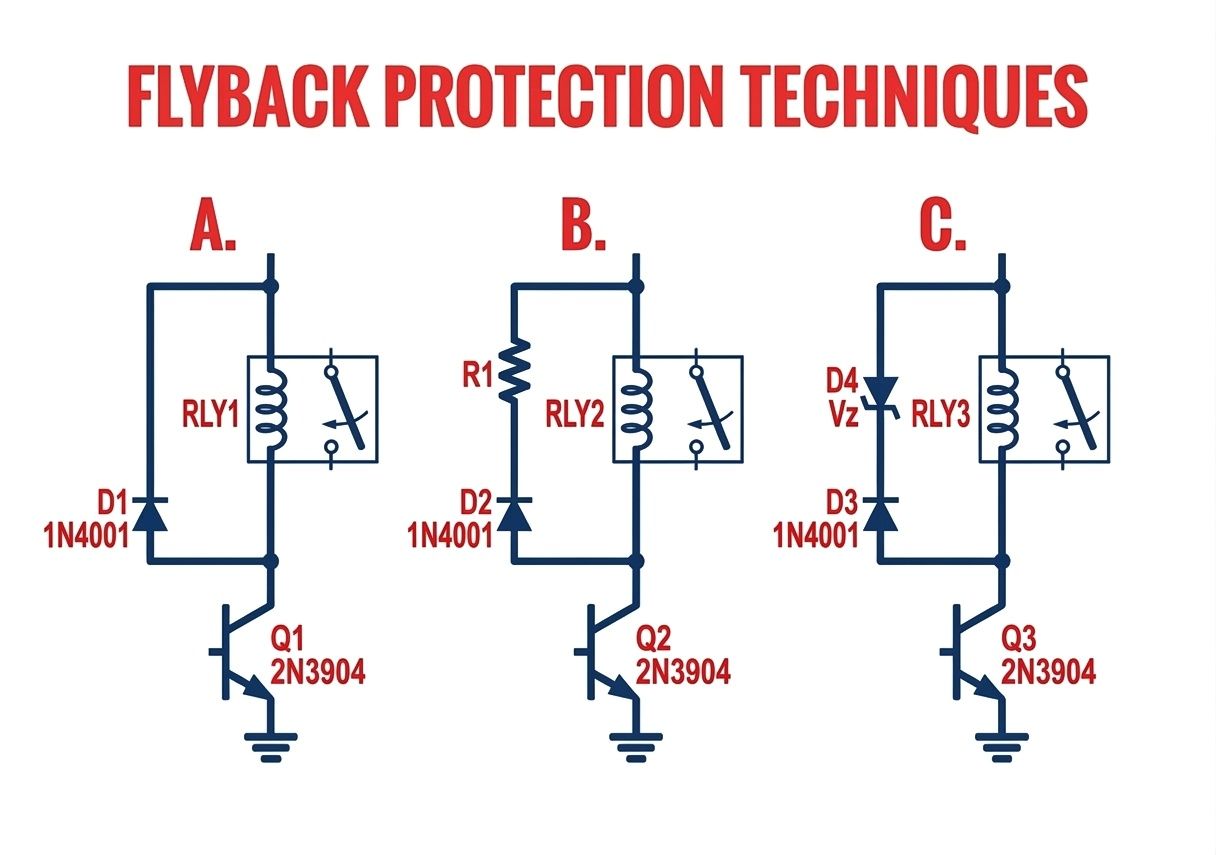

릴레이 코일이 꺼지면 저장된 자기 에너지로 인해 높은 전압 스파이크가 발생합니다. 이를 플라이백 전압이라고 하며, 2N3904와 같은 트랜지스터를 손상시킬 수 있습니다. 그림은 세 가지 일반적인 보호 기술을 보여줍니다.



A. 기본 플라이백 다이오드(D1):



정상 작동 시 릴레이 코일에 역방향 바이어스된 다이오드(1N4001)가 연결됩니다. 트랜지스터가 꺼지면 다이오드가 코일 전류에 안전한 경로를 제공하여 전압 스파이크를 방지합니다. 이는 가장 간단하고 널리 사용되는 방법이지만, 릴레이 해제 시간이 느려집니다.



B. 다이오드 + 저항(D2, R1):



다이오드와 직렬로 저항을 추가하면 에너지 소산 속도가 빨라집니다. 이로써 트랜지스터를 보호하면서도 A 방법보다 릴레이 해제 지연 시간을 줄일 수 있습니다. 보호 기능과 스위칭 속도 사이의 균형을 맞추는 것이 중요합니다.



C. 다이오드 + 제너 다이오드(D3, D4):



제너 다이오드를 추가하여 전압을 더 높은 레벨로 제한합니다. 이를 통해 전압을 안전한 값으로 제한하면서도 릴레이를 더욱 빠르게 차단할 수 있습니다. 고속 스위칭 애플리케이션에서 더 나은 성능을 제공합니다. 각 방식은 적용 분야에 따라 보호 수준과 스위칭 속도 간의 절충점을 가지고 있습니다.
