ESP32 ESP32-H2-Zero 미니 개발 보드

ESP32-H2-Zero 미니 개발 보드, BLE/Zigbee/Thread용 4MB 플래시 내장



• 다양한 인터페이스 제공:SPI, UART, I2C 등 다양한 인터페이스로 확장성과 호환성을 강화합니다.
• Type-C 연결 및 카스텔레이트 모듈:Type-C로 간편하게 연결하며, 카스텔레이트 모듈로 직관적인 사용을 가능하게 합니다.
• 블루투스 5 및 Zigbee 3.0:최신 BLE 5 및 Zigbee 3.0을 지원하여 안정적인 무선 연결을 보장합니다.
• Esp32 H2 Zero|Esp32 H2 Zero Mini|ESP32-H2FH4S 프로세서:96MHz 주파수와 내장 4MB Flash를 갖춘 강력한 성능을 제공합니다.
• ESP-IDF 및 Arduino IDE 지원:ESP-IDF와 Arduino IDE를 지원하여 다양한 개발 환경에 적합합니다.



ESP32-H2 미니 개발 보드



ESP32-H2FH4S 칩 기반

BLE / Zigbee / 스레드 무선 통신 지원







소개



그만큼 ESP32-H2-제로 BLE 5와 IEEE 802.15.4(Zigbee 3.0 및 Thread)를 통합한 보급형 RISC-V 마이크로컨트롤러 개발 보드입니다.크기가 작고 강력하며 다양한 주변 장치 인터페이스를 갖추고 있습니다.스마트 홈, 산업 자동화, 의료, 가전 제품 및 기타 애플리케이션에 적합합니다.



RISC-V 32비트 단일 코어 프로세서, 최대 96MHz 주 주파수, 내장 4MB 플래시가 장착된 ESP32-H2FH4S 모듈을 채택합니다.SPI, UART, I2C, I2S, LED PWM, ADC 및 기타 인터페이스를 포함한 풍부한 주변 장치를 통합하여 다양한 주변 모듈을 더욱 편리하게 사용하고 확장할 수 있습니다. ESP-IDF 개발 환경에 대한 온라인 예제와 튜토리얼이 함께 제공되므로 쉽고 빠르게 시작하고 제품에 적용할 수 있습니다.



주요 기능은 다음과 같습니다:



• RISC-V 32비트 단일 코어 프로세서, 최대 96MHz 주 주파수, 내장 4MB 플래시를 갖춘 ESP32-H2FH4S 칩을 채택합니다.
• 뛰어난 RF 성능을 갖춘 BLE 5 및 IEEE 802.15.4(Zigbee 3.0 및 Thread) 무선 통신 통합
• Type-C 커넥터, 사용하기 더 쉽습니다.
• 풍부한 주변 장치 인터페이스, 강력한 호환성 및 확장성 제공
• Castellated 모듈을 사용하면 캐리어 보드에 직접 납땜할 수 있습니다.



ESP-IDF, Arduino IDE 지원

쉽게 시작하는 데 도움이 되는 포괄적인 SDK, 개발 리소스 및 튜토리얼

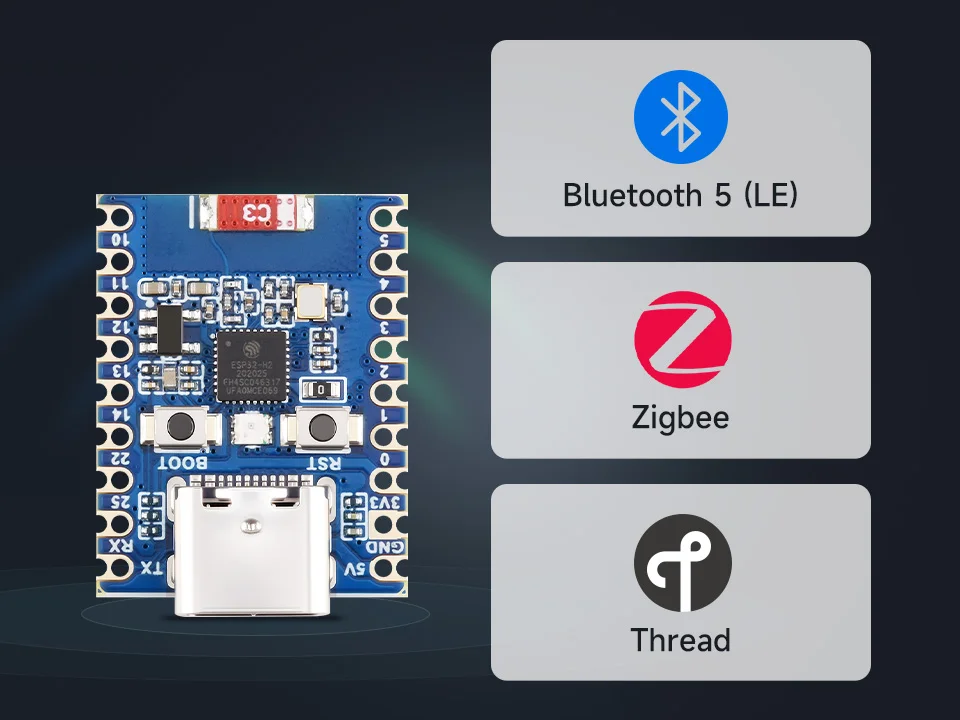

BLE 5 지원 BLE 5 및 IEEE 802.15.4(Zigbee 3.0 및 스레드) 지원

Bluetooth 저에너지 하위 시스템은 Bluetooth 5(LE) 및 Bluetooth 메시를 지원합니다.

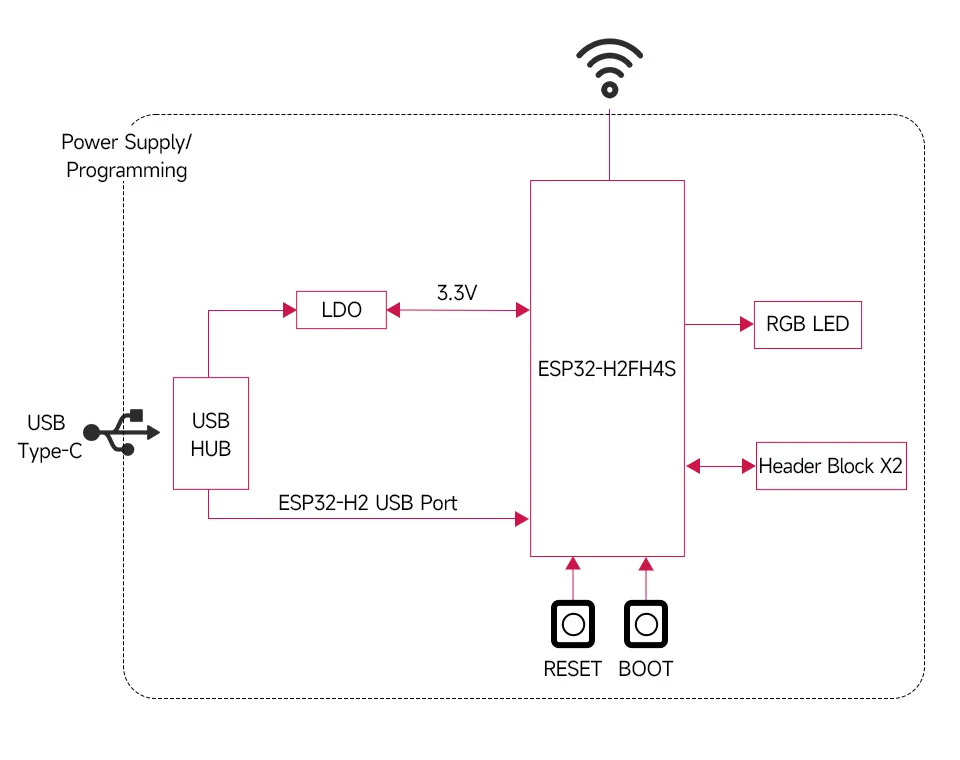

기능 블록 다이어그램

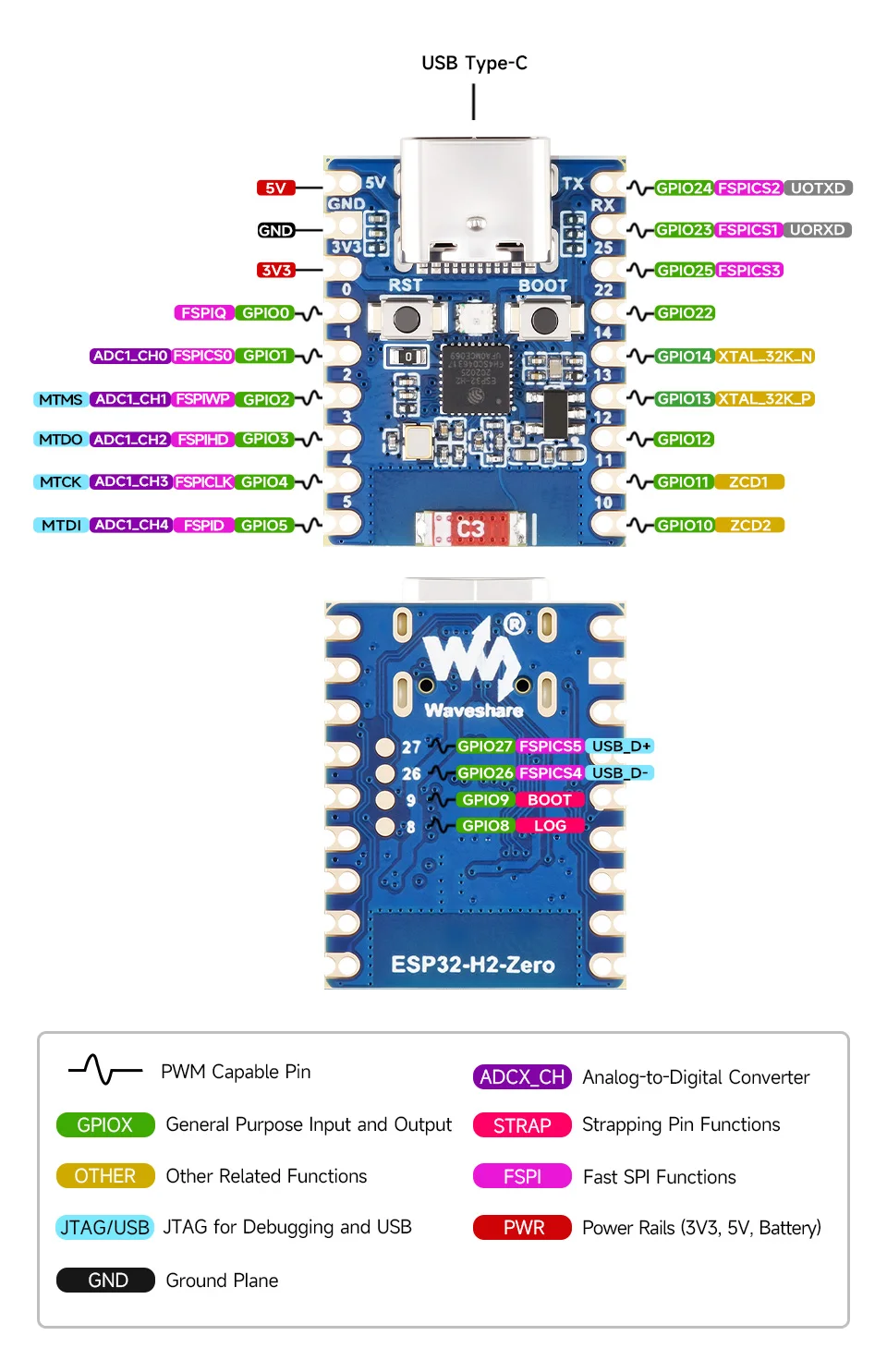

핀 정의

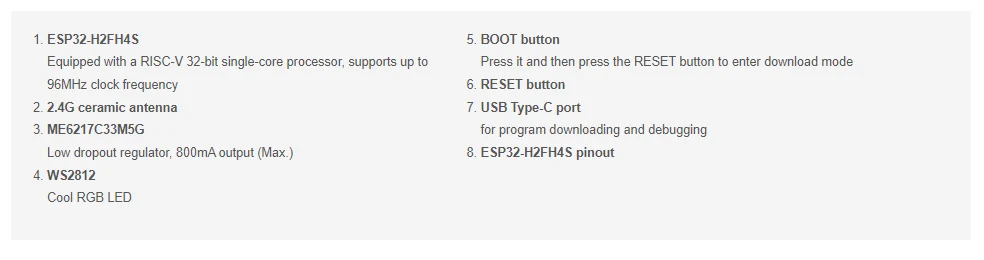

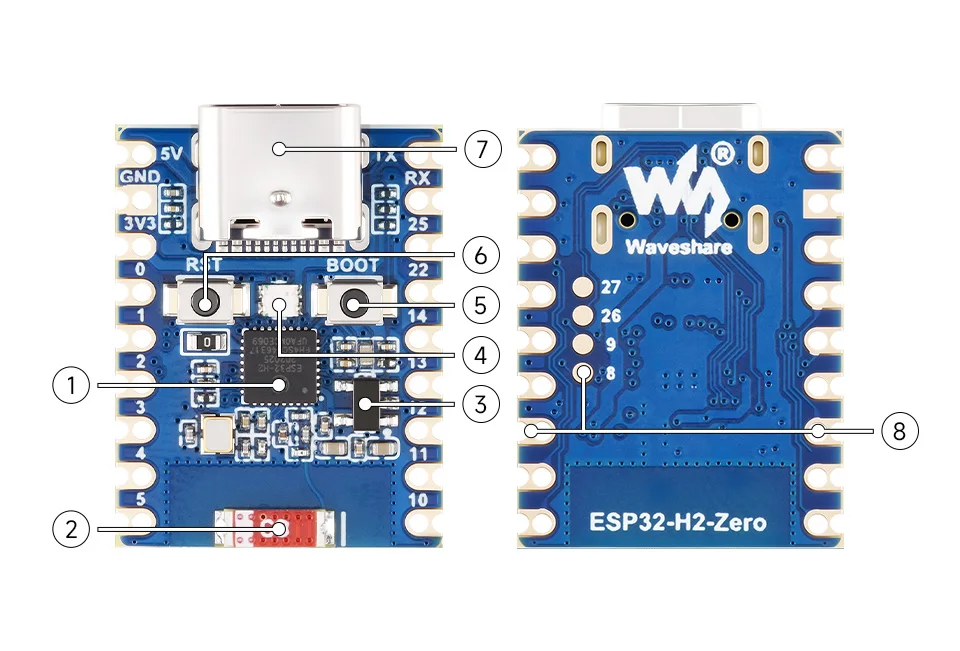

보드에 무엇이 있나요?

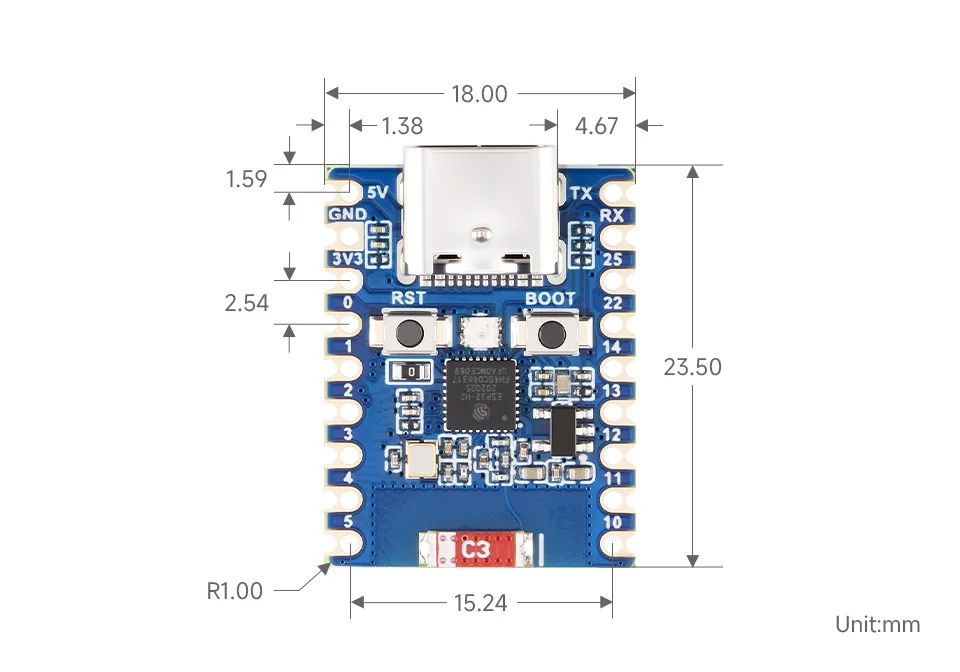

개략 치수

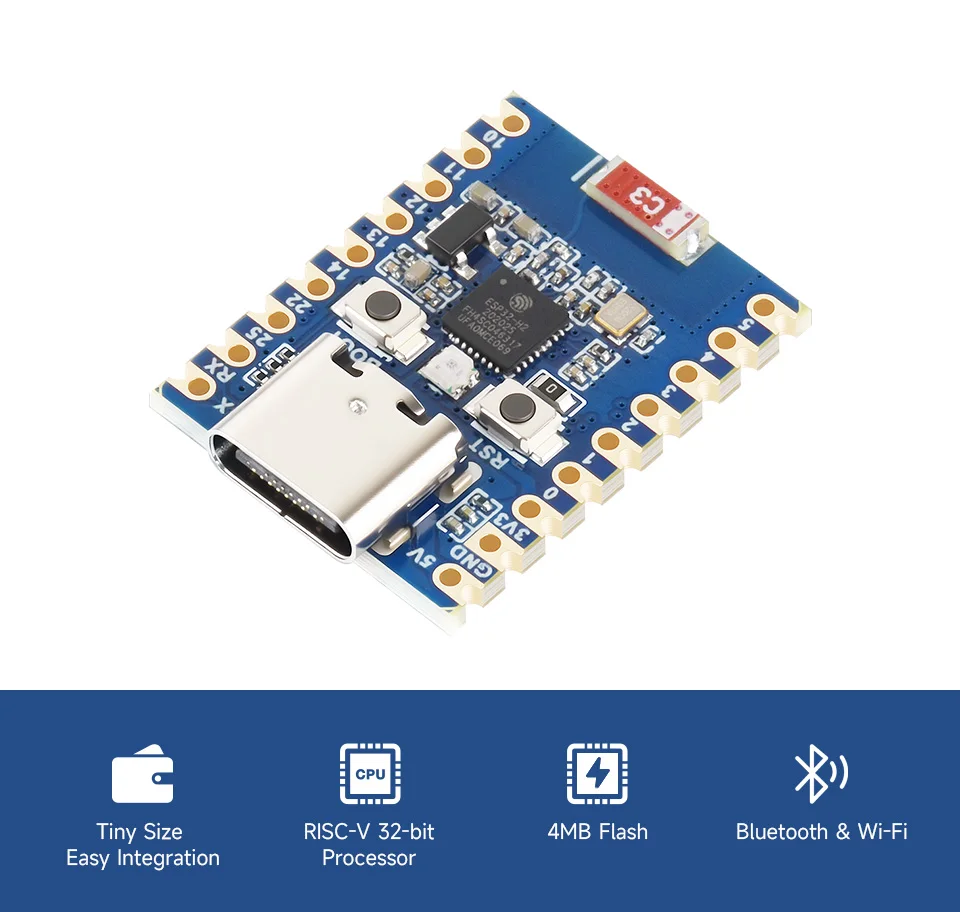

컴팩트한 크기와 강력한 성능을 자랑하는 ESP32 H2 Zero Mini 개발 보드는 다양한 IoT 애플리케이션에 적합합니다.



- 칩셋: ESP32-H2FH4S

- 프로세서: RISC-V 32비트 싱글 코어

- 주파수: 최대 96MHz

- 내장 메모리: 4MB Flash

- 무선 통신: BLE 5 및 IEEE 802.15.4 (Zigbee 3.0 및 Thread)

- 인터페이스: SPI, UART, I2C, I2S, LED PWM, ADC

- 연결자: Type-C

- 호환성: ESP-IDF, Arduino IDE

- 디자인: 카스텔라드 모듈 지원



Esp32 H2 Zero Mini Devkit



고성능 무선 연결



ESP32 H2 Zero Mini는 최신 무선 기술을 지원하여 IoT 시스템을 위한 강력한 연결성을 제공합니다. 내장된 BLE 5 및 Zigbee 3.0 및 Thread 지원으로 안정적인 데이터 전송과 네트워크 구성이 가능하며, 다양한 IoT 장치와의 통합이 용이합니다.



다양한 인터페이스와 확장성



ESP32 H2 Zero Mini는 SPI, UART, I2C, I2S, LED PWM, ADC 등의 다양한 인터페이스를 제공하여 다양한 센서와 모듈과의 호환성을 보장합니다. 카스텔라드 모듈은 보드를 직관적으로 설치할 수 있는 기능을 제공하여 개발자들이 빠르게 프로젝트를 시작할 수 있도록 돕습니다.



사용자 친화적 개발 환경



ESP32 H2 Zero Mini는 ESP-IDF 및 Arduino IDE와의 호환성을 통해 개발자들이 쉽게 시작할 수 있는 개발 환경을 제공합니다. 또한, 다양한 예제와 튜토리얼을 통해 개발자들이 빠르게 프로젝트를 구현할 수 있도록 도와줍니다. 이는 개발자들이 신속하게 제품을 출시하고 시장에 빠르게 반응할 수 있도록 지원합니다.
