SPI Serial Peripheral Interface 여러개 사용

SPI(Serial Peripheral Interface)는 마이크로컨트롤러를 센서, 디스플레이, 메모리 칩, ADC/DAC 장치와 같은 주변 장치에 연결하는 데 널리 사용되는 고속 동기식 통신 프로토콜입니다.



SPI 통신은 네 개의 주요 신호선을 사용합니다. MOSI(Master Out Slave In)는 마스터 장치에서 슬레이브로 데이터를 전송합니다. MISO(Master In Slave Out)는 슬레이브에서 마스터로 데이터를 전송합니다. SCLK(Serial Clock)는 마스터에 의해 생성되며 데이터 전송을 동기화합니다.

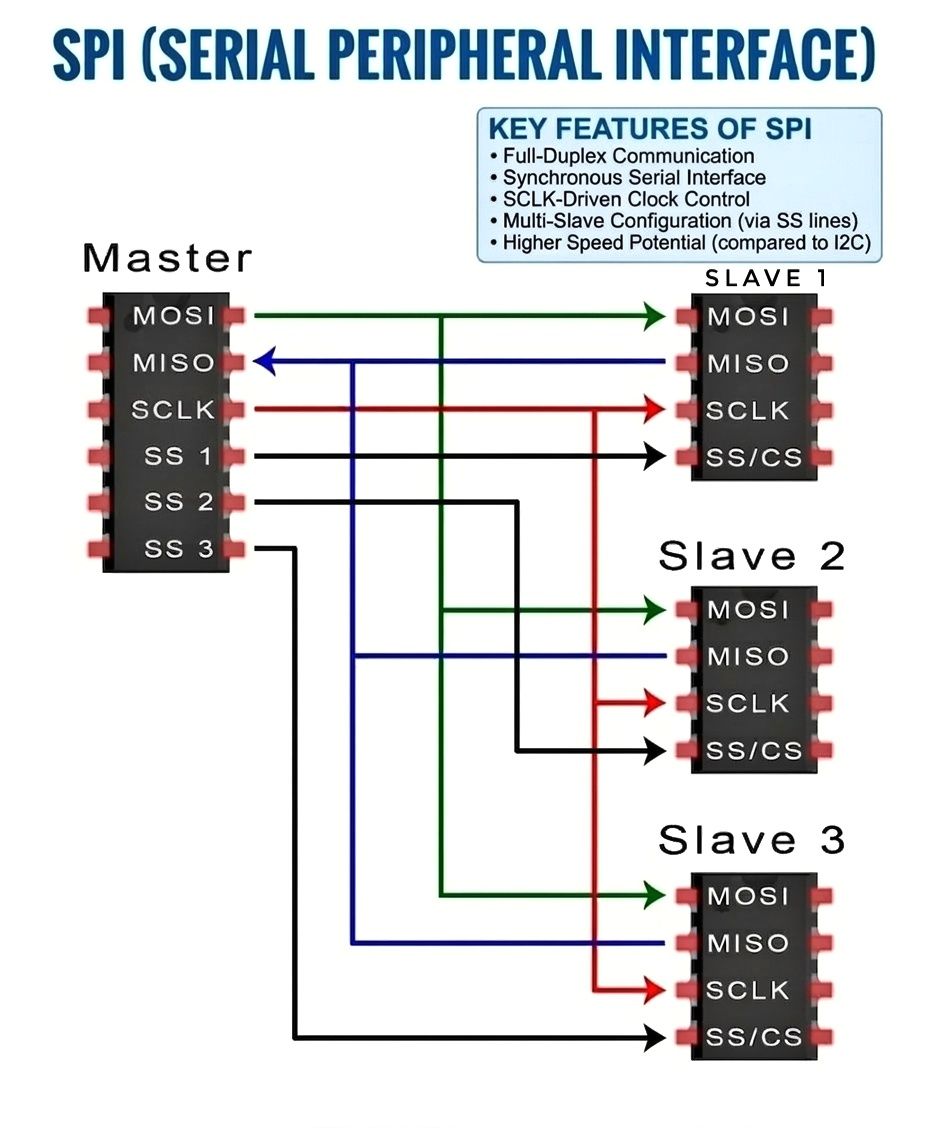

SS 또는 CS(Slave Select / Chip Select)는 마스터가 통신할 슬레이브 장치를 선택하는 데 사용됩니다. 이 시스템은 마스터-슬레이브 아키텍처로 작동합니다. 마스터는 클럭 신호를 생성하고 SS 라인을 사용하여 한 번에 하나의 슬레이브를 활성화함으로써 통신을 제어합니다. 다이어그램에서 단일 마스터가 세 개의 서로 다른 슬레이브 장치와 통신하고 있습니다.



MOSI, MISO 및 SCLK 라인은 모든 슬레이브가 공유하지만, 각 슬레이브는 별도의 SS 라인을 가지고 있습니다. 마스터가 특정 SS 라인을 로우(Low)로 설정하면 해당 슬레이브만 활성화되어 통신에 참여합니다. SPI는 전이중 통신을 지원하므로 데이터를 동시에 송수신할 수 있습니다. 마스터가 MOSI를 통해 데이터를 전송하는 동안, 슬레이브는 MISO를 통해 동시에 데이터를 반송할 수 있습니다.



SPI는 전용 클럭 신호를 사용하므로 동기식 인터페이스이며, 이를 통해 매우 안정적이고 빠른 데이터 전송이 가능합니다. SPI의 또 다른 장점은 고속 전송입니다. 많은 SPI 시스템이 수 MHz 대역에서 작동하므로 I2C와 같은 프로토콜보다 빠릅니다. 그러나 SPI는 더 많은 배선과 여러 장치를 위한 별도의 칩 선택(chip-select) 라인이 필요합니다.



속도와 단순성 덕분에 SPI는 임베디드 시스템, 마이크로컨트롤러 프로젝트, SD 카드, 플래시 메모리 및 디지털 센서에서 널리 사용됩니다.
