ESP32 Iridium 9603 모듈 위성통신

이 저장소는 아두이노 프레임워크를 사용하여 이리듐 9603 모듈을 ESP32와 연결하는 데 필요한 리소스를 제공합니다.



ESP32와 이리듐 9603 위성 모듈 간의 통신을 구축하고 원격 애플리케이션을 위한 글로벌 데이터 전송을 가능하게 하는 데 필요한 코드와 핵심 정보가 포함되어 있습니다.



이 스케치는 링크 품질 확인, 네트워크 시간 조회, 메시지 전송, 위성 네트워크를 통한 수신 메시지 확인과 같은 기본 작업을 보여줍니다.



깃 허브 소스 링크





개요

이 스케치는 이리듐 9603 모듈과 연동되도록 설계되어 위성 네트워크를 통한 글로벌 통신을 가능하게 합니다. 다음과 같은 기능을 포함합니다.

• check9603linkquality : 이리듐 네트워크에서 링크 품질을 요청하고 반환합니다.
• get9603time : 네트워크 시간을 요청하고 시리얼 모니터에 반환합니다.
• send9603message : 사용자 지정 메시지(예: 센서 데이터)를 이리듐 네트워크로 전송합니다.
• check9603recieve : 이리듐 네트워크에서 수신되는 메시지를 60초마다 확인합니다.

이 예제는 ESP32를 사용한다고 가정하지만, 시리얼 연결 방식을 조정하면 다른 플랫폼에도 적용할 수 있습니다.

설치 지침

하드웨어 요구 사항:

1. ESP32 (또는 UART를 지원하는 호환 마이크로컨트롤러)
2. 이리듐 9603 모듈 (유효한 이리듐 SIM 카드 포함)
3. 배선 :
   • 이리듐 9603 TX → ESP32 RX (핀 25)
   • 이리듐 9603 수신 → ESP32 송신 (핀 26)
   • 이리듐 9603 모듈에 적합한 전원 공급 장치(모듈 종류에 따라 일반적으로 3.6V~5V)를 사용하여 전원을 공급하십시오.
4. 선택적으로, ESP32의 하드웨어 UART를 사용하지 않는 경우 다른 마이크로컨트롤러와의 통신을 위해 소프트웨어 시리얼 설정을 사용할 수 있습니다 (주석 참조).

도서관:

• IridiumSBD이 라이브러리를 사용하면 이리듐 9603 모듈과 상호 작용하여 데이터를 송수신할 수 있습니다. 아두이노 IDE에 이 라이브러리가 설치되어 있는지 확인하십시오.
• time.h날짜 및 시간 기능을 처리하기 위한 표준 시간 라이브러리입니다.

코드 분석:

1. 핀 구성 :
   • TX 및 RX 핀은 ESP32가 이리듐 9603 모듈과 통신하기 위해 정의됩니다. 기본적으로 TX는 26번 핀 , RX는 25번 핀 입니다 .
2. 초기화 :
   • 해당 IridiumSerial객체는 하드웨어 직렬 통신을 사용하여 19200bps의 속도로 이리듐 9603 모듈과 통신하도록 초기화되었습니다.
   • start9603(), check9603FWversion(), check9603linkquality(), 및 함수 는 get9603time()이리듐 모듈을 초기화하고 초기 검사를 수행합니다.
3. 테스트 메시지 전송 :
   • 센서 데이터를 포함하는 테스트 메시지(JSON과 유사한 구조)가 정의되어 있습니다 TESTmessage. 이 메시지는 함수를 사용하여 이리듐 네트워크로 전송됩니다 send9603message().
4. 메시지 수신 :
   • 이 check9603recieve()함수는 주기적으로 이리듐 네트워크에서 수신되는 메시지를 확인하고, 60초마다 결과를 시리얼 모니터에 기록합니다.

하드웨어 예시:

• ESP32 : 내장 UART 기능을 갖춘 ESP32 보드를 사용할 수 있습니다. 이 보드는 듀얼 코어 프로세서, Wi-Fi 및 블루투스 기능을 갖추고 있어 위성 통신을 보완할 수 있는 강력한 옵션입니다.

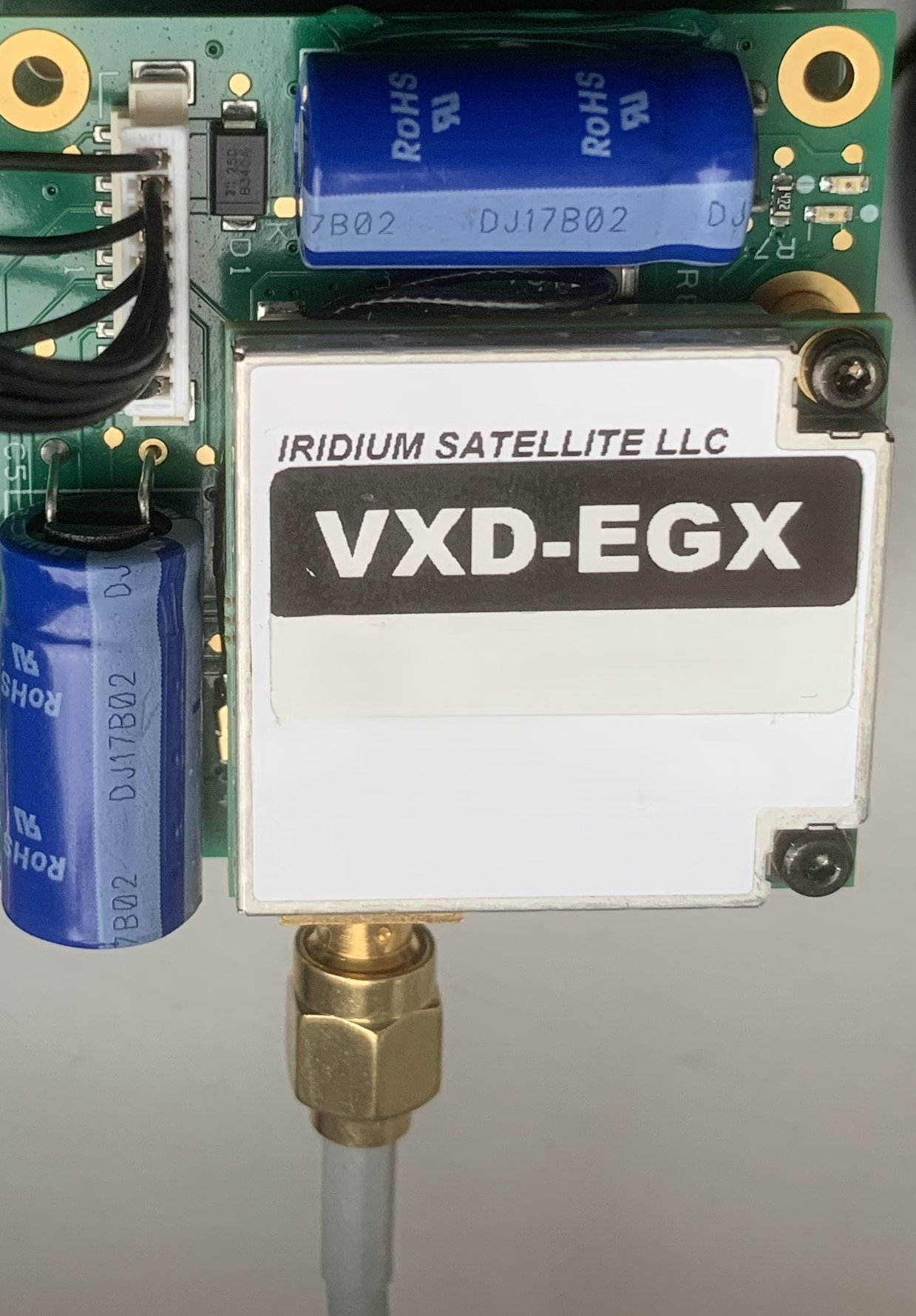

• 이리듐 9603 모듈 : 이리듐 9603 모듈은 원격 저대역폭 통신을 위해 설계되었습니다. 위성을 통해 작동하며, 휴대전화와 같은 다른 통신 수단을 사용할 수 없는 지역에서 사용할 수 있습니다.

사용 예시:

하드웨어 설정:

1. 이리듐 9603 모듈의 TX 및 RX 핀을 ESP32의 해당 RX 및 TX 핀(핀 25 및 핀 26)에 연결합니다 .
2. 이리듐 모듈을 적절한 전원(3.6V~5V)에 연결하십시오.
3. 아두이노 IDE에 필요한 라이브러리를 설치하세요.
   • IridiumSBD
   • time.h

코드 업로드 중:

1. 아두이노 IDE를 열고 ESP32 보드를 선택하세요.
2. 제공된 코드를 새 스케치에 복사하세요.
3. ESP32에 코드를 업로드하세요.

출력 모니터링:

1. 아두이노 IDE에서 시리얼 모니터를 열어 시리얼 출력을 확인하세요.
2. 이 모듈은 다음과 같은 기능을 수행합니다.
   • 이리듐 모듈의 링크 품질을 표시합니다.
   • 네트워크 시간을 표시합니다.
   • 네트워크에 테스트 메시지를 보냅니다.
   • 주기적으로 수신 메시지를 확인하세요.

추가 참고 사항:

• 진단DIAGNOSTICS : 디버깅 모드를 활성화하고 문제 해결을 위해 자세한 로그를 출력하려면 해당 플래그를 활성화하십시오 .
• 원활한 통신을 위해서는 이리듐 모듈에 활성 위성 구독이 설정되어 있는지 확인하십시오.

이 저장소는 이리듐 위성 통신을 활용하는 간단하지만 효과적인 방법을 소개하며, 사물 인터넷(IoT)이나 원격지에서의 원격 측정과 같은 더욱 복잡한 응용 분야로 확장할 수 있습니다.





ESP32_SatCom_Interfacing.ino



/*
 * Name: ESP32_SatCom_Interfacing
 * Version: 02
 * Author: Arshia Keshvari
 * Date: 15th of Febuary 2025
 *
 * Description:
 * This sketch was written for an Arduino Uno originally where software serial is required
 * This sketch performs the following actions
 * 'check9603linkquality' Requests the link quality and returns on serial port
 * 'get9603time' Requests the network time and returns on serial port
 * 'send9603message' sends a message to the network in for form of a char*
 * 'check9603recieve' checks for messages on the network
 * loops checks for messages every 60 seconds.
 *
 */

#include <IridiumSBD.h>
#include <time.h>

#define TX 26 // ESP32 Microcontroller TX
#define RX 25 // ESP32 Microcontroller RX

// #include <SoftwareSerial.h>
// const byte rxPin = 2;
// const byte txPin = 3;
// SoftwareSerial mySerial(rxPin, txPin);

//Setup Serial for ESP32
#include <HardwareSerial.h>
HardwareSerial IridiumSerial(1);

char* codeNAME = "Gatway_SatComs_Example";
char* codeVER = "03";

//Setup for Iridium module
#define DIAGNOSTICS false // Debug mode
//#define IridiumSerial mySerial
IridiumSBD modem(IridiumSerial);
char version[12];
int signalQuality = -1;
int err;
char* TESTmessage = "{'Sensor Report': {'last recording': [{'id': '123','position latitude': '17.66586','position longitude': '-156.18582','temperature_c': '12','humidity': '52','co2ppm': '10000','linkquality': '4','battery': '74','fwver': '03'},]}}";
uint8_t buffer[200] = { 1, 1, 2, 3, 5, 8, 13, 21, 34, 55, 89 };
struct tm t;
static bool messageSent = false;
size_t bufferSize = sizeof(buffer);

void setup()
{

  Serial.begin(115200);
  delay(2000); // Give time for Serial Monitor to start
  Serial.print("\nCode: " );
  Serial.println(codeNAME);
  Serial.print("Version: ");
  Serial.println(codeVER);
  Serial.print("\nSTARTUP...\n");
  // Initialize UART2 for Iridium communication
  IridiumSerial.begin(19200, SERIAL_8N1, RX, TX); // Set baud rate for Iridium module (19200) and use UART2
  //IridiumSerial.begin(19200);
  Serial.println("IridiumSerial initialized.");

  start9603();
  check9603FWversion();
  check9603linkquality();
  get9603time();
  send9603message(TESTmessage);
}

void loop()
{
  check9603recieve();
  Serial.print("No Messages... checking again in 60 seconds...\n");
  delay(60000);
 }





Irifium_function.ino



/*
 * Name: iridium_functions
 * Version: 02
 * Author: Arshia Keshvari
 * Date: 15th of Febuary 2025
 *
 * Description:
 * This script holds the code for the following functions
 * 'check9603linkquality' Requests the link quality and returns on serial port
 * 'get9603time' Requests the network time and returns on serial port
 * 'send9603message' sends a message to the network in for form of a char*
 * 'check9603recieve' checks for messages on the network
 */

void start9603() {
  Serial.println("Starting modem...");

  err = modem.begin();
  Serial.print("Modem begin result: ");
  Serial.println(err);

  if (err != ISBD_SUCCESS) {
    Serial.print("Begin failed: error ");
    Serial.println(err);

    if (err == ISBD_NO_MODEM_DETECTED) {
      Serial.println("No modem detected: check wiring.");
    } else if (err == ISBD_SERIAL_FAILURE) {
      Serial.println("Serial failure: check connections.");
    } else if (err == ISBD_PROTOCOL_ERROR) {
      Serial.println("Protocol error: check AT commands.");
    } else {
      Serial.println("Modem initialization failed.");
    }

    return;
  }

  Serial.println("Modem initialized successfully.");
}



void check9603FWversion(){
  err = modem.getFirmwareVersion(version, sizeof(version));
  if (err != ISBD_SUCCESS){
     Serial.print("FirmwareVersion failed: error ");
     Serial.println(err);
     return;
  }
  Serial.print("Firmware Version is ");
  Serial.println(version);
}

void check9603linkquality(){
  err = modem.getSignalQuality(signalQuality);
  if (err != ISBD_SUCCESS){
    Serial.println(err);
    Serial.print("SignalQuality failed: error ");
    return;
  }
  Serial.print("On a scale of 0 to 5, signal quality is currently ");
  Serial.print(signalQuality);
  Serial.print("(2 or higher prefered)\n");
}

void send9603message(char* message){
  Serial.print("Message ready to send is '");
  Serial.print(message);
  Serial.print("'\n");
  Serial.print("Trying to send the message.  This might take several minutes.\n");
  err = modem.sendSBDText(message);
  if (err != ISBD_SUCCESS){
    Serial.print("sendSBDText failed: error ");
    Serial.println(err);
    if (err == ISBD_SENDRECEIVE_TIMEOUT)
      Serial.print("Try again with a better view of the sky.\n");
  }
  else{
    Serial.print("Message '");
    Serial.print(message);
    Serial.print("' sent successfully...\n");
  }
}

void get9603time(){
  err = modem.getSystemTime(t);
  if (err == ISBD_SUCCESS)
   {
      char buf[32];
      sprintf(buf, "%d-%02d-%02d %02d:%02d:%02d",
         t.tm_year + 1900, t.tm_mon + 1, t.tm_mday, t.tm_hour, t.tm_min, t.tm_sec);
      Serial.print("Iridium time/date is ");
      Serial.println(buf);
   }
   else if (err == ISBD_NO_NETWORK){
      Serial.println("No network detected.  Waiting 10 seconds.");
   }
   else {
      Serial.print("Unexpected error ");
      Serial.println(err);
      return;
   }
}

void check9603recieve(){
  err = modem.sendReceiveSBDText(NULL, buffer, bufferSize);
  if (err != ISBD_SUCCESS){
      Serial.print("sendReceiveSBD* failed: error ");
      Serial.println(err);
    }
  else {
    messageSent = true;
    Serial.print("Inbound buffer size is ");
    Serial.println(bufferSize);
    for (int i=0; i<bufferSize; ++i){
      Serial.print(buffer[i], HEX);
      if (isprint(buffer[i])){
          Serial.print("(");
          Serial.write(buffer[i]);
          Serial.print(")");
        }
        Serial.print(" ");
      }
      Serial.println();
      Serial.print("Messages remaining to be retrieved: ");
      Serial.println(modem.getWaitingMessageCount());
    }
}

#if DIAGNOSTICS
void ISBDConsoleCallback(IridiumSBD *device, char c)
{
  Serial.write(c);
}

void ISBDDiagsCallback(IridiumSBD *device, char c)
{
  Serial.write(c);
}
#endif
