esp32-c6 가속도 센서 ADXL345 Interrupt 처리

아 쓰기 싫다.

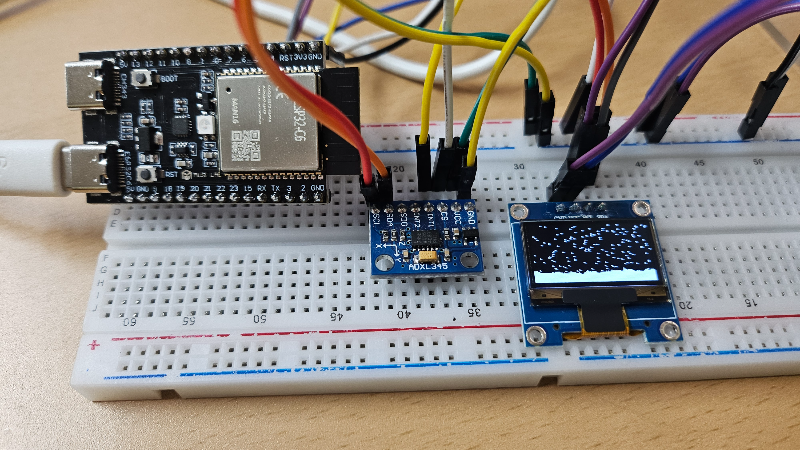

중요한 부분은 ADXL345 INT1 핀을 esp32-c6 보드의 4번에 연결했다는 사실과 코드에서 가속도 센서 인터럽트 설정하는 과정에 주의하면 무리없이 잘 된다.









#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_ADXL345_U.h>

#include "esp_sleep.h" // 딥슬립 관련 헤더

// --- 설정 및 상수 ---
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define BUZZER_PIN 1
#define ACCEL_INT_PIN 4  // ADXL345의 INT1 연결 핀
//#define TOTAL_TIME_MS 180000 // 3분
//#define INACTIVITY_LIMIT 10000 // 종료 후 10초 뒤 슬립 모드

#define TOTAL_TIME_MS 20000 // 20초
#define INACTIVITY_LIMIT 5000 // 5초 후 슬립 모드

// ESP32-C6 I2C 핀
#define I2C_SDA 6
#define I2C_SCL 7

// --- 객체 생성 ---
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
Adafruit_ADXL345_Unified accel = Adafruit_ADXL345_Unified(12345);

// --- 전역 상태 변수 ---
static bool grid[SCREEN_WIDTH][SCREEN_HEIGHT];
unsigned long startTime;
int totalSandCount = 0;
bool isFinished = false;
enum Direction { DIR_DOWN, DIR_UP, DIR_LEFT, DIR_RIGHT };
Direction gravityDir = DIR_DOWN;

// --- 함수 프로토타입 ---
void initHardware();
void setupADXL345Interrupt();
void updatePhysics();
void drawSand();
void playAlarm();
void goDeepSleep();

void setup() {
  Serial.begin(115200);
  Wire.begin(I2C_SDA, I2C_SCL);
  Serial.println("I2C 시작!");

  initHardware();

  // 딥슬립에서 깨어난 원인 확인
  esp_sleep_wakeup_cause_t wakeup_reason = esp_sleep_get_wakeup_cause();
  if (wakeup_reason == ESP_SLEEP_WAKEUP_EXT0) {
    Serial.println("Movement detected! Starting Timer...");
  }

  startTime = millis();
  memset(grid, 0, sizeof(grid));

  Serial.println("setup end!");

}

void loop() {
  unsigned long elapsed = millis() - startTime;

  // 1. 센서로부터 중력 방향 읽기
  sensors_event_t event;
  accel.getEvent(&event);
  if (abs(event.acceleration.x) > abs(event.acceleration.y)) {
    gravityDir = (event.acceleration.x > 3.0) ? DIR_LEFT : DIR_RIGHT;
  } else {
    gravityDir = (event.acceleration.y > 3.0) ? DIR_UP : DIR_DOWN;
  }

  // 2. 타이머 및 모래 생성 로직
  if (!isFinished) {
    if (elapsed < TOTAL_TIME_MS) {
      int targetSand = (elapsed * (long)(SCREEN_WIDTH * SCREEN_HEIGHT / 4)) / TOTAL_TIME_MS; // 1/4 정도만 채워도 가득 차 보임
      while (totalSandCount < targetSand) {
        int rx = random(SCREEN_WIDTH);
        if (!grid[rx][0]) { grid[rx][0] = true; totalSandCount++; }
      }
    } else {
      isFinished = true;
      playAlarm();
    }
  }

  // 3. 물리 시뮬레이션 및 그리기
  updatePhysics();
  drawSand();

  // 4. 슬립 모드 진입 조건 (종료 후 10초간 반응 없으면)
  if (isFinished && (millis() - (startTime + TOTAL_TIME_MS) > INACTIVITY_LIMIT)) {
    goDeepSleep();
  }
}

// --- 모듈화된 함수들 ---

void initHardware() {
  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) while(1);
  if(!accel.begin()) while(1);
  accel.setRange(ADXL345_RANGE_2_G);
  setupADXL345Interrupt_1();

  pinMode(BUZZER_PIN, OUTPUT);
  digitalWrite(BUZZER_PIN, LOW);
  display.clearDisplay();
}

void setupADXL345Interrupt_1() {
  // 1. 센서를 대기 모드로 전환 (설정 변경을 위해)
  accel.writeRegister(ADXL345_REG_POWER_CTL, 0x00);

  // 2. 활동 감지 감도 설정 (0~255)
  // 62.5mg/LSB 이므로, 10~15 정도로 낮춰서 아주 작은 움직임에도 깨어나게 해봅니다.
  accel.writeRegister(ADXL345_REG_THRESH_ACT, 20);

  // 3. 활동 감지 축 설정 (AC 결합 모드 권장)
  // AC 모드(bit 7)를 켜면 중력 가속도를 무시하고 '변화'만 감지하므로 벽걸이 장치에 유리합니다.
  // 0xFF: AC coupled, 모든 축(X, Y, Z) 활성화
  accel.writeRegister(ADXL345_REG_ACT_INACT_CTL, 0xFF);

  // 4. 인터럽트 핀 맵 설정
  // Activity 인터럽트(bit 4)를 0으로 설정하면 INT1 핀으로 출력됩니다.
  accel.writeRegister(ADXL345_REG_INT_MAP, 0x00);

  // 5. 인터럽트 활성화
  // Activity 인터럽트 활성화 (0x10)
  accel.writeRegister(ADXL345_REG_INT_ENABLE, 0x10);

  // 6. 중요: 센서를 다시 측정 모드(Measure Mode)로 전환
  accel.writeRegister(ADXL345_REG_POWER_CTL, 0x08);

  // 7. 잔여 인터럽트 클리어 (초기화 시 한 번 읽어줌)
  accel.readRegister(ADXL345_REG_INT_SOURCE);
}


void updatePhysics() {
  // 간단하지만 정교한 모래 낙하 물리 (DOWN 방향 기준 예시)
  for (int y = SCREEN_HEIGHT - 2; y >= 0; y--) {
    for (int x = 0; x < SCREEN_WIDTH; x++) {
      if (grid[x][y]) {
        if (!grid[x][y+1] && y+1 < SCREEN_HEIGHT) {
          grid[x][y+1] = true; grid[x][y] = false;
        } else if (x > 0 && !grid[x-1][y+1] && y+1 < SCREEN_HEIGHT) {
          grid[x-1][y+1] = true; grid[x][y] = false;
        } else if (x < SCREEN_WIDTH-1 && !grid[x+1][y+1] && y+1 < SCREEN_HEIGHT) {
          grid[x+1][y+1] = true; grid[x][y] = false;
        }
      }
    }
  }
}

void drawSand() {
  display.clearDisplay();
  for (int x = 0; x < SCREEN_WIDTH; x++) {
    for (int y = 0; y < SCREEN_HEIGHT; y++) {
      if (grid[x][y]) display.drawPixel(x, y, SSD1306_WHITE);
    }
  }
  if (isFinished) {
    display.setCursor(20, 25);
    display.setTextSize(2);
    display.setTextColor(SSD1306_BLACK, SSD1306_WHITE); // 반전 텍스트
    display.print("  DONE!  ");
  }
  display.display();
}

void playAlarm() {
  for(int i=0; i<3; i++) {
    digitalWrite(BUZZER_PIN, HIGH); delay(200);
    digitalWrite(BUZZER_PIN, LOW); delay(200);
  }
}

void goDeepSleep() {
  display.clearDisplay();
  display.display();

  // 슬립 들어가기 전 인터럽트 상태를 읽어서 클리어합니다. (매우 중요)
  accel.readRegister(ADXL345_REG_INT_SOURCE);
  //pinMode(4, INPUT_PULLDOWN); // 센서가 신호를 주지 않을 때 LOW를 유지하도록 함

  Serial.println("Entering Deep Sleep...");

  // GPIO 10번 핀이 HIGH가 되면 깨어나도록 설정 (ADXL345 인터럽트)
  esp_deep_sleep_enable_gpio_wakeup(1 << ACCEL_INT_PIN, ESP_GPIO_WAKEUP_GPIO_HIGH);
  esp_deep_sleep_start();
}







별 도움도 되는 참고문서 - AN-1077: ADXL345 빠른 시작 가이드

GY-291 ADXL345 i2c SPI 가속도 센서
