ESP32-S3 영상 재생 플레이어 만드는 방법

ESP32S3로 비디오 플레이어 만드는 방법



이 프로젝트에서는 제가 직접 설계한 비디오 플레이어를 공유하겠습니다. 이 프로젝트를 사용하면 ESP32 개발 보드에서 소리와 함께 비디오를 재생할 수 있습니다.







이 프로젝트에 사용된 것들 - 하드웨어 구성 요소

• Seeed Studio XIAO ESP32S3 플러스
• st7789 TFT 디스플레이 240*280
• 촉각 스위치, 상단 작동식
• 어댑터가 포함된 디질런트 마이크로SD 카드
• max98357A I2S 오디오 앰프 3W
• SD 카드 리더기



이야기: DIY ESP32-S3 휴대용 비디오 플레이어



마이크로컨트롤러로 영상과 음성을 부드럽게 재생할 수 있을까요? 물론입니다. 이 프로젝트에서는 ESP32-S3의 성능을 최대한 활용하여 ST7789 디스플레이와 I2S 오디오를 사용하는 완벽한 비디오 플레이어를 제작해 봅니다.

(여기서 시작하세요! 세부 정보를 살펴보기 전에 전체 제작 과정과 데모 영상을 시청하세요.)



💡 아이디어



최근 ESP32-S3와 고품질 TFT 디스플레이를 많이 사용하면서 문득 이런 생각이 들었습니다. 이 칩의 강점은 무엇일까요? 과연 얼마나 강력한 성능을 가지고 있을까요?



이를 확인하기 위해 전용 비디오 플레이어를 제작하기로 했습니다. 목표는 마이크로컨트롤러에서 완전히 구동되는, 오디오 동기화가 된 MJPEG 비디오 재생이었습니다. 결과는 놀라울 정도로 훌륭했습니다!



🛠️ 하드웨어 목록

이것을 만들기 위해서는 다음이 필요합니다.

• 마이크로컨트롤러: ESP32-S3 개발 보드 (최상의 성능을 위해서는 16MB 플래시 메모리/8MB RAM 버전을 권장합니다).
• 디스플레이: ST7789 TFT 디스플레이 (240x280 또는 유사 해상도 호환).
• 오디오: MAX98357A I2S 앰프 + 3W 스피커.
• 저장 장치: 마이크로 SD 카드 모듈 + SD 카드(FAT32 형식으로 포맷됨).
• 조작 방식: 터치식 버튼 3개.
• 기타: 전선, 브레드보드 또는 Perfboard  퍼프보드.



⚙️ 1단계: 설정 (Arduino IDE)



ESP32-S3는 기본적으로 설치되어 있지 않으므로 개발 환경을 설정해야 합니다.



아두이노 IDE 환경설정을 열고 ESP32 보드 관리자 URL을 붙여넣으세요.



https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json



Boards Manager 로 이동하여 를 검색 ESP32하고 최신 버전을 설치하세요.

라이브러리: 이 프로젝트에는 두 가지 특정 라이브러리가 필요합니다. 다음 라이브러리를 검색하여 설치하세요.

TFT_eSPI(Bodmer 제작)JPEGDEC



중요한 설정: Arduino 라이브러리 폴더로 이동하여 TFT_eSPI 폴더를 열고 User_Setup.h 파일을 편집하세요. ST7789 드라이버의 주석 처리를 해제하고, 튜토리얼에서 보여드린 배선 방식에 맞춰 구체적인 핀 연결을 정의해야 합니다.



🐍 2단계: 비디오 준비 (파이썬)



MP4 파일을 SD 카드에 그냥 끌어다 놓을 수는 없습니다. ESP32는 프레임을 빠르게 처리하기 위해 더 가벼운 형식이 필요합니다. 그래서 MJPEG를 사용합니다 .



이 작업을 자동화하기 위해 파이썬 스크립트를 만들었습니다(아래 GitHub 저장소에서 확인 가능).



VS Code 와 Python을 설치하세요 .

https://code.visualstudio.com/download https://www.python.org/downloads/

VS Code에 Python 확장 프로그램을 설치하세요.



pip install imageio-ffmpeg



스크립트 터미널을 열고 필요한 라이브러리를 설치하세요.



동영상 파일을 해당 input 폴더에 넣고 스크립트를 실행하세요. 스크립트가 자동으로 파일을 변환하고, 크기를 조정(고정 너비)한 후 output폴더에 저장합니다.



💾 3단계: 배포



• 변환된 파일을 output폴더에서 가져오세요.
• 해당 파일들을 마이크로 SD 카드의 루트 디렉토리 에 복사하세요 .
• 중요: SD 카드가 FAT32 형식으로 포맷되어 있는지 확인하십시오 .
• 카드를 삽입하고, ESP32-S3에 아두이노 코드를 업로드한 후, 보드를 재설정하십시오.



🎮 컨트롤



인터페이스는 간단합니다.

버튼 1(위): 메뉴를 위로 스크롤합니다.

버튼 2(아래): 아래로 스크롤합니다.

버튼 3(재생/선택): 재생할 비디오를 선택합니다. 재생 중에 다시 누르면 메뉴로 돌아갑니다.



오디오 팁: 볼륨이 너무 작으면 게인 설정(0-21) 코드를 확인하고 조정하세요. 저는 '20'이 가장 적절한 값이라고 생각했습니다.



📥 코드 및 자료



전체 소스 코드, 파이썬 변환 스크립트 및 배선도는 아래 저장소에서 찾을 수 있습니다.



깃허브 저장소



유튜브 채널

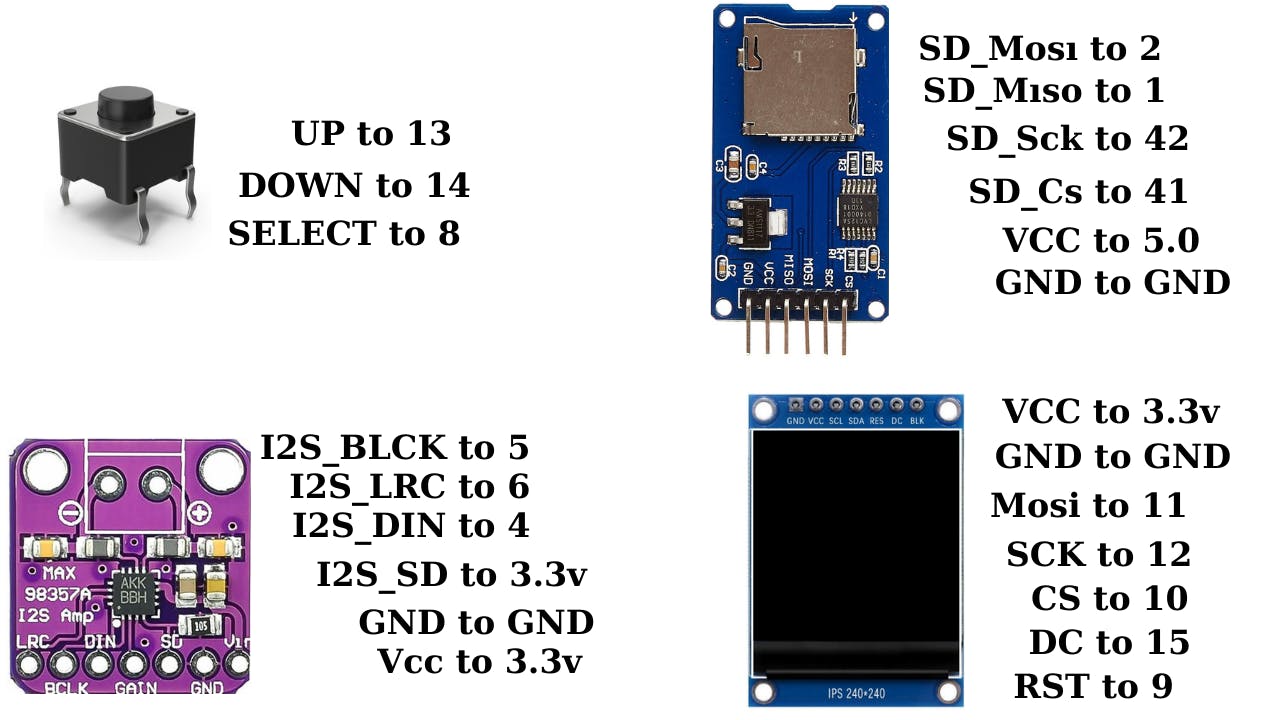

회로도 - 배선 핀 정리







Code 저장소 깃 허브



비디오 플레이어 코드 저장소







원문 튜토리얼은 이 기사를 참고했습니다. 방문하시려면 클릭하세요.
