ESP32 전원 공급, 18650 배터리 연결 회로도

ESP32 개발 보드는 설계에 따라 다양한 방식으로 전원을 공급받을 수 있습니다. 가장 일반적인 방법은 USB 포트를 사용하는 것이지만, 배터리나 외부 전원 장치를 통해 직접 핀에 전압을 인가할 수도 있습니다.



1. USB 포트를 통한 전원 공급

가장 쉽고 안전한 방법입니다. 컴퓨터의 USB 포트나 스마트폰 충전기(벽 콘센트 어댑터)를 Micro-USB 또는 USB-C 케이블로 연결하면 됩니다.



• 전압: 5V DC
• 장점: 별도의 회로 구성 없이 즉시 사용 가능하며, 업로드와 통신을 동시에 수행할 수 있습니다.


2. 5V 또는 VIN 핀을 통한 전원 공급

보드에 내장된 전압 조절기(LDO, 보통 AMS1117-3.3)를 거쳐 전원을 공급하는 방식입니다.



• 전압 범위: 일반적으로 5V ~ 12V 사이의 전압을 권장합니다.
• 주의사항: 12V를 초과하면 내장 전압 조절기가 과열되어 보드가 손상될 수 있습니다. 안정적인 작동을 위해 6V~7V 정도를 유지하는 것이 열 발생을 줄이는 데 효과적입니다.


3. 3.3V 핀을 통한 직접 전원 공급

보드의 전압 조절기를 우회하여 ESP32 칩에 직접 전원을 공급하는 방식입니다.



• 전압: **정확히 3.3V(정격 2.2V ~ 3.6V)**로 규제된 전원이 필요합니다.
• 위험성: 이 핀은 과전압 보호 회로가 없으므로 3.6V를 초과하는 전압이 인가되면 ESP32 칩이 즉시 영구 손상될 수 있습니다.


4. 배터리 및 기타 전원 옵션

휴대용 프로젝트의 경우 다양한 배터리 구성이 가능합니다.

• LiPo/Li-ion 배터리 (3.7V): 전용 배터리 충전 모듈과 5V 승압 회로(Boost Converter)를 거쳐 VIN 핀에 연결하거나, 초저압 강하(ULDO) 레귤레이터를 통해 3.3V 핀에 직접 연결할 수 있습니다.
• LiFePO4 배터리 (3.2V): 완전 충전 시 약 3.6V이므로 ESP32의 작동 범위 내에 있어 3.3V 핀에 직접 연결하기 적합한 대안입니다.
• 태양광 패널: 태양광 충전 컨트롤러와 배터리를 조합하여 자립형 전원을 구성할 수 있습니다.


⚠️ 중요 안전 수칙

• 단일 전원 사용: USB와 VIN 또는 3.3V 핀을 동시에 사용하지 마십시오. 전압 차이로 인해 보드나 연결된 컴퓨터가 손상될 위험이 있습니다.
• 전류 부족 주의: WiFi나 Bluetooth를 사용할 때는 순간적으로 높은 전류(최대 600mA 이상)가 필요하므로, 충분한 전류를 공급할 수 있는 전원 장치를 사용해야 브라운아웃(재부팅 현상)을 방지할 수 있습니다.



18650 배터리 출력(보통 3.7V~4.2V)을 직접 ESP32 5V 입력으로 인가해도 되나요?



네, 18650 배터리를 ESP32의 5V(또는 VIN) 핀에 연결할 수 있지만, 전압 불일치로 인해 안정적으로 작동하지 않을 가능성이 높습니다.

주요 요인 및 권장 사항

1. 전압 부족 문제:
   • ESP32 개발 보드의 5V/VIN 핀은 내부의 전압 조절기(LDO, 주로 AMS1117)를 거쳐 3.3V로 변환됩니다.
   • 일반적인 AMS1117 조절기는 약 **1.1V~1.3V의 전압 강하(Dropout)**가 발생하므로, 안정적인 3.3V 출력을 위해서는 최소 약 4.4V~4.6V의 입력이 필요합니다.
   • 18650 배터리는 만충 시 4.2V이며 사용 중 전압이 3.7V 이하로 떨어지므로, 조절기를 거친 실제 전압은 ESP32가 정상 작동하기 위한 3.3V 미만으로 빠르게 떨어지게 됩니다.
2. 권장 해결 방법:
   • 승압 컨버터(Boost Converter) 사용: 18650의 전압을 5V로 승압하여 5V 핀에 연결하는 것이 가장 일반적이고 안정적인 방법입니다.
   • 3.3V 직접 공급: 규격에 맞는 안정적인 3.3V 레귤레이터를 사용하여 18650 전압을 조절한 뒤, ESP32의 3.3V 핀에 직접 연결할 수 있습니다. 단, 이 경우 과전압 보호 기능이 우회되므로 주의가 필요합니다.
   • 배터리 2개 직렬 연결: 18650 배터리 2개를 직렬로 연결(약 7.4V)한 후 5V 핀에 입력하면 안정적으로 작동합니다. 보드 내장 조절기는 보통 최대 12V~15V까지 견디지만, 전압이 높을수록 열이 많이 발생할 수 있습니다.
   • 배터리 쉴드 사용: 충전 회로와 5V 승압 회로가 통합된 18650 전용 배터리 쉴드를 사용하는 것이 가장 편리하고 안전합니다.


주의: 배터리를 직접 연결할 때는 반드시 **보호 회로(BMS)**가 포함된 배터리나 모듈을 사용하여 과방전으로 인한 배터리 손상을 방지하세요.

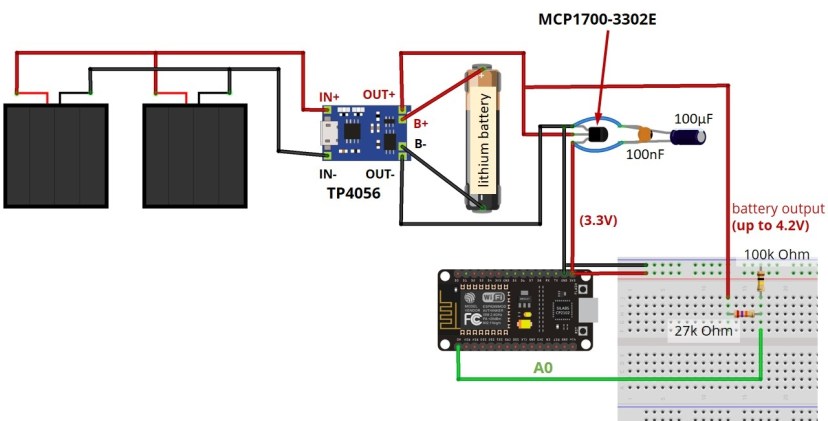

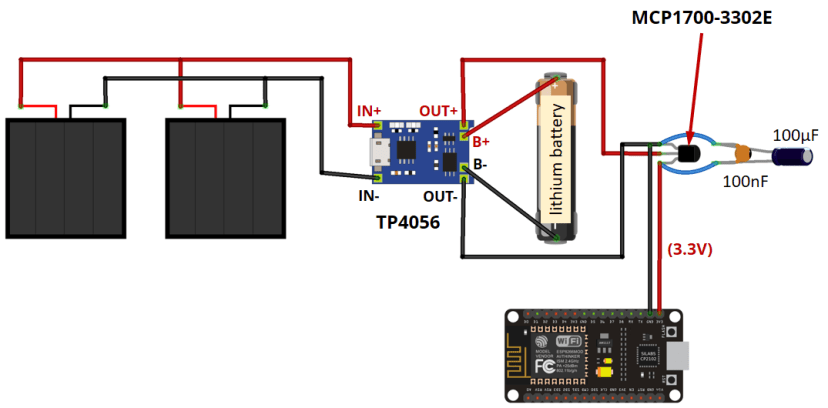

회로 출처는 이곳을 참고하세요.
