펠티어 소자(Peltier Device)를 부착 방법

펠티어 소자(Peltier Device)를 부착할 때 가장 중요한 핵심은 뜨거워지는 면(발열면)의 열을 얼마나 효과적으로 배출하느냐에 달려 있습니다. 발열면의 열이 제대로 식지 않으면 그 열이 반대쪽(흡열면)으로 전도되어 냉각 성능이 급격히 떨어지거나 소자가 타버릴 수 있습니다.

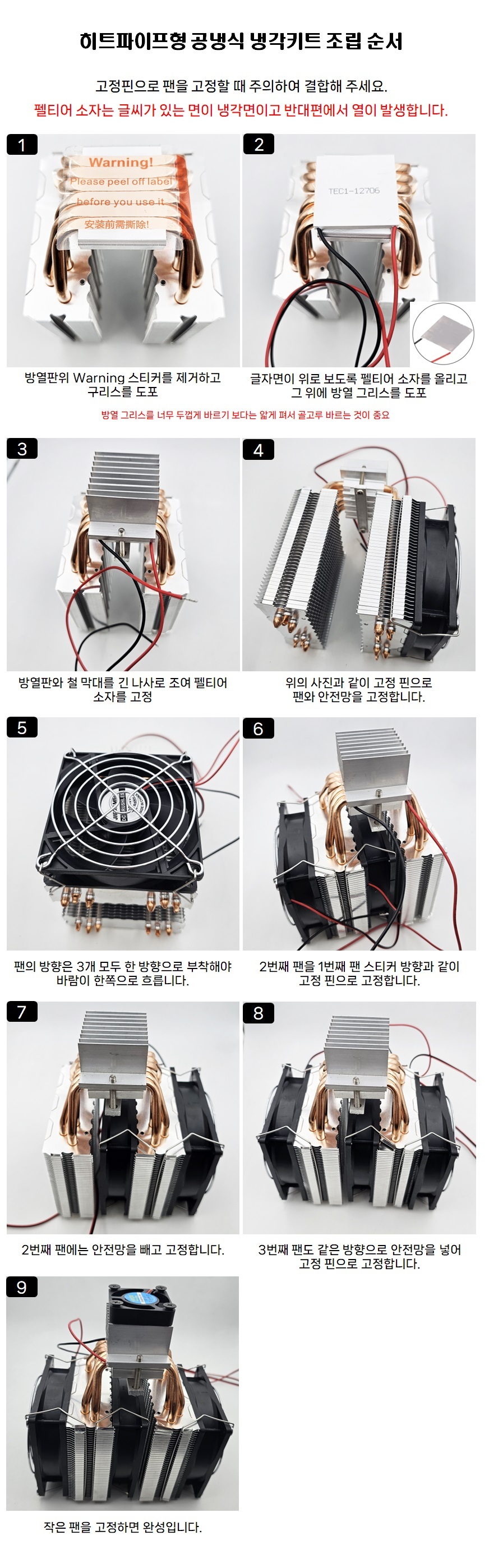

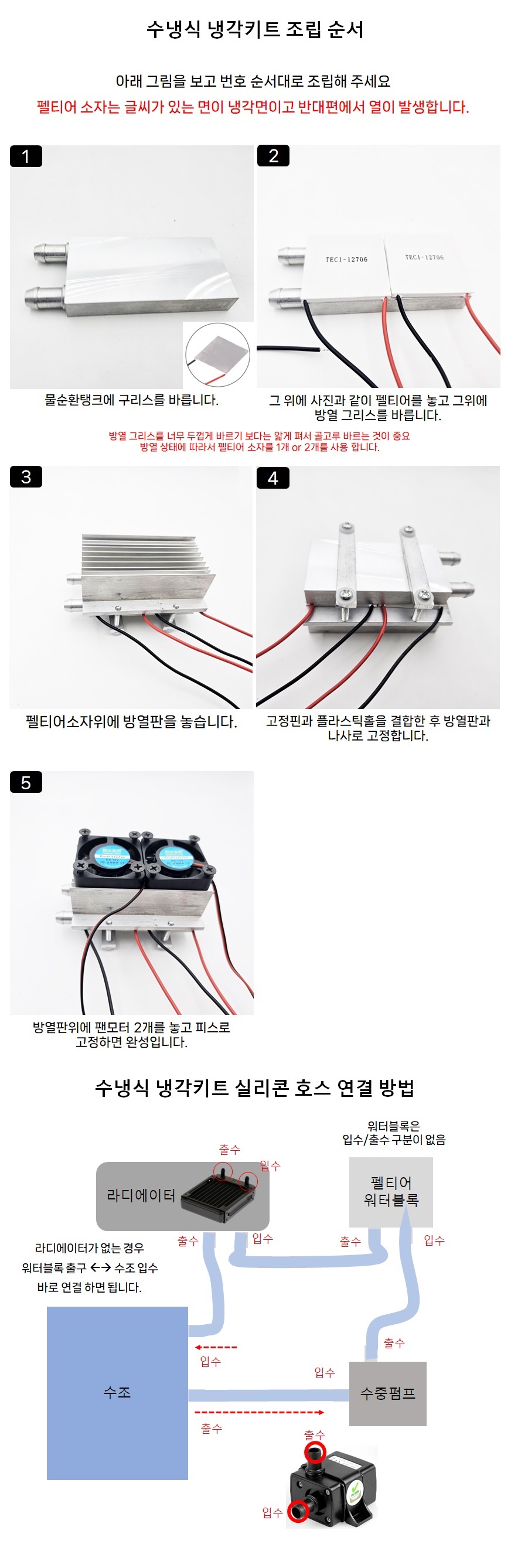

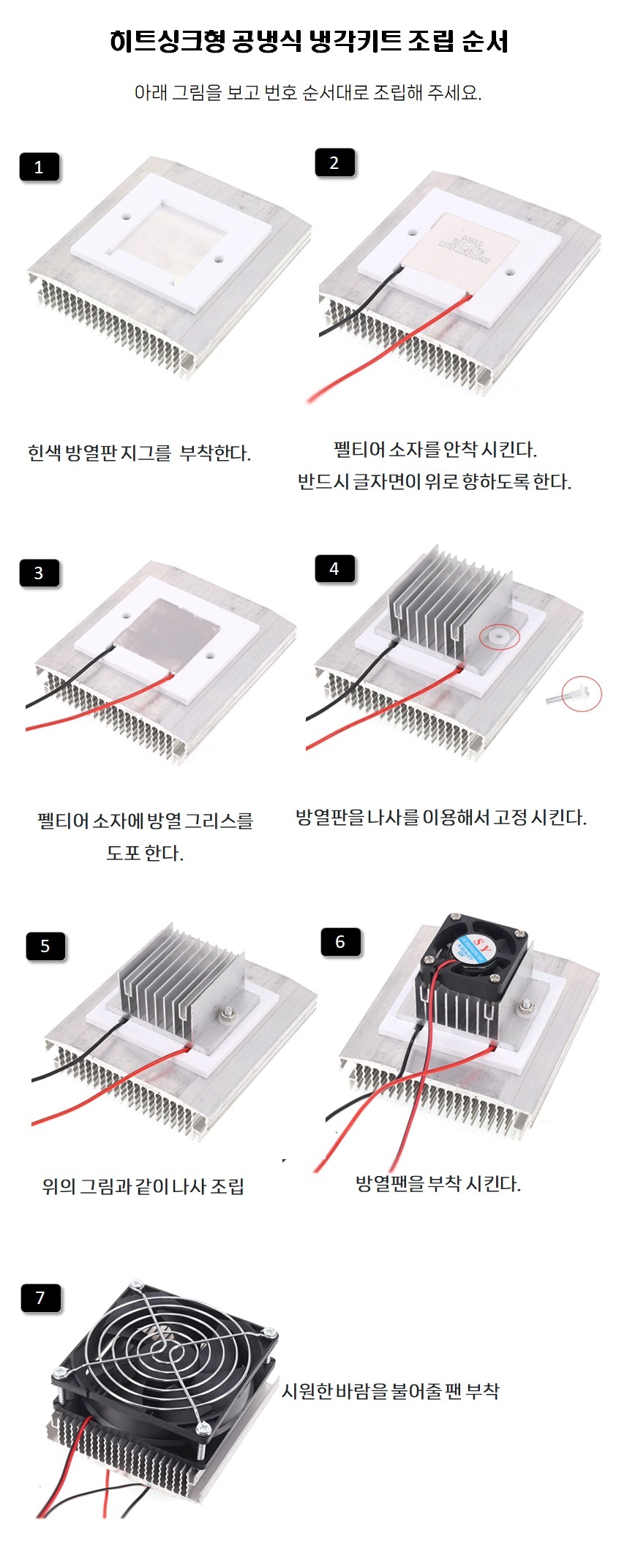

🛠️ 올바른 부착 순서 및 방법



1. 면 구분하기

• 글자가 써진 면: 보통 차가워지는 흡열면입니다.
• 글자가 없는 면: 보통 뜨거워지는 발열면입니다.
• 확인법: 전원을 아주 짧게(1~2초) 연결해 살짝 만져보면 확실히 알 수 있습니다.

2. 서멀 그리스 도포

• 방열판과 소자 사이의 미세한 틈을 메워 열 전달 효율을 높여야 합니다.
• 방법: 소자의 양면에 서멀 그리스를 얇고 고르게 펴 바릅니다. (너무 두꺼우면 오히려 방해됩니다.)

3. 방열판 및 팬 부착 (가장 중요)

• 발열면(뜨거운 쪽): 반드시 대형 방열판과 강력한 냉각팬을 달아야 합니다. 열 배출이 안 되면 냉각 기능이 작동하지 않습니다.
• 흡열면(차가운 쪽): 냉기를 전달할 작은 방열판이나 알루미늄 블록을 부착합니다.

4. 고정 및 단열

• 밀착: 나사나 클램프를 이용해 소자와 방열판이 강하게 밀착되도록 고정합니다.
• 단열: 뜨거운 쪽의 열이 차가운 쪽으로 다시 넘어가지 않도록, 소자 옆면 테두리를 단열재(스펀지 등)로 감싸주는 것이 효율 향상에 큰 도움이 됩니다.


⚠️ 주의사항



• 방열판 없이 전원 금지: 5~10초만 방열판 없이 켜도 과열로 소자가 영구 손상될 수 있습니다.
• 전압 확인: 일반적인 소자(TEC1-12706 등)는 DC 12V 전원을 사용합니다. 전압이 너무 높으면 수명이 짧아집니다.
• 결로 현상: 차가운 면에 이슬이 맺혀 물방울이 흐를 수 있습니다. 회로에 물이 들어가지 않게 주의하세요.

---

💡 팁: 더 강력한 냉각을 원하신다면 소자 두 개를 겹치는 2단 적층(Cascade) 방식도 있지만, 이 경우 위쪽 소자의 발열량이 엄청나므로 훨씬 큰 방열 시스템이 필요합니다.
