배터리 적용 방안

3가지 방안을 생각해 본다. 거의 마지막 단계다.





● 현재 부품 구성 기준으로 3가지 방안입니다.

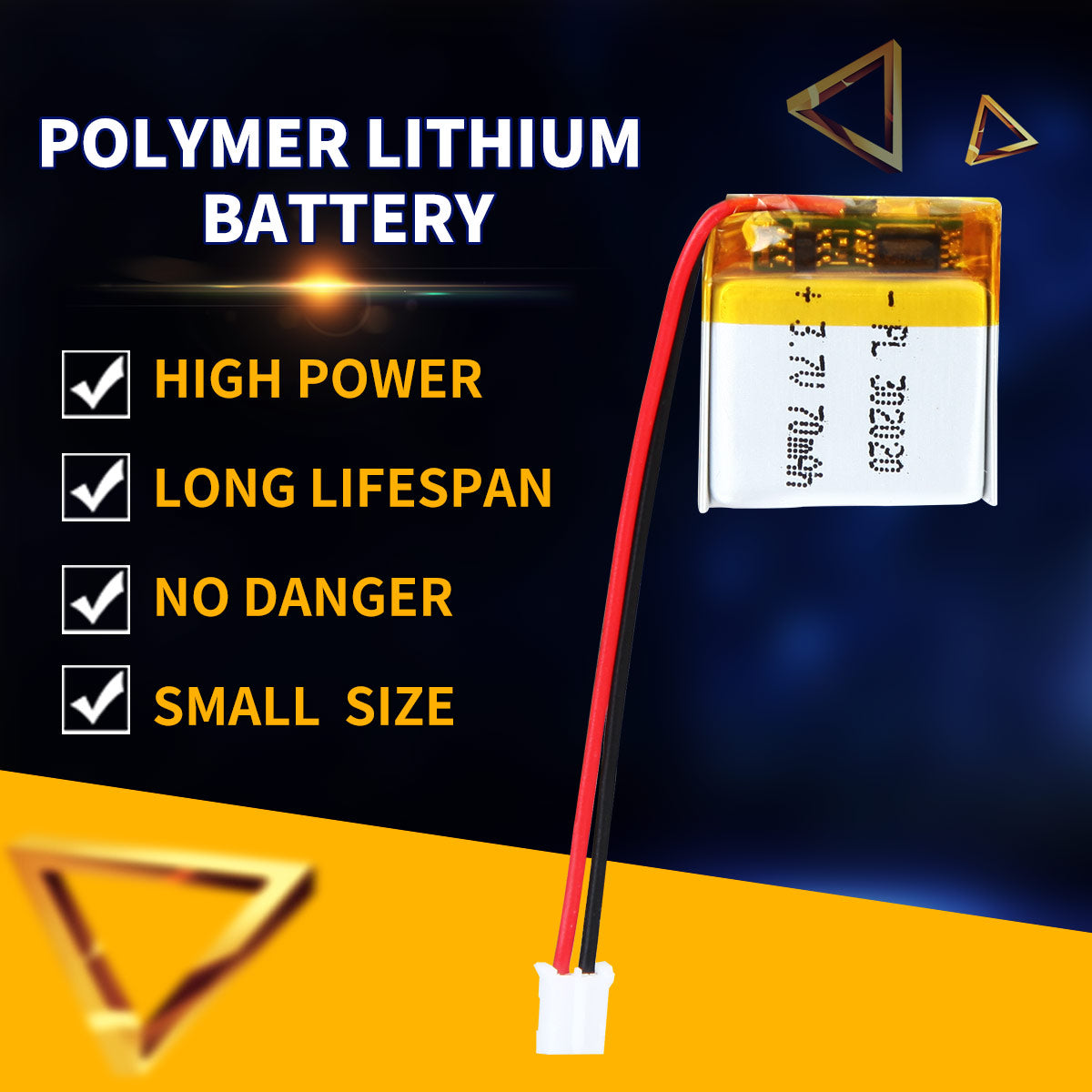

   방안 1 — 리튬 폴리머(LiPo) + 충전 모듈 (추천)

  LiPo 배터리 (3.7V)
      │
  TP4056 충전 모듈 (USB-C 충전)
      │
  MT3608 부스트 컨버터 (3.7V → 5V)  ← MAX98357A 전원
      │
  AMS1117-3.3 레귤레이터 (5V → 3.3V) ← ESP32, OLED, SD

  - 용량 추천: 1000~2000mAh (3분 학습 기기라 오래 씀)
  - 장점: 슬림, 충전 가능, 크기 자유
  - 단점: 부스트 컨버터 필요 (MAX98357A는 5V 권장)

  방안 2 — 18650 배터리 + 충전 보드

  18650 (3.7V, 2000~3500mAh)
      │
  18650 충전/보호 보드 (BMS 내장)
      │
  5V 부스트 → MAX98357A
  3.3V 레귤레이터 → 나머지

  - 장점: 용량 크고 교체 가능, 저렴
  - 단점: 크고 무거움


  방안 3 — USB 보조배터리 직결 (가장 간단)

  5V USB 보조배터리
      │
  ESP32 개발보드 USB-C 입력

  - 장점: 즉시 구현 가능, 별도 회로 불필요
  - 단점: 부피 큼, 내장 불가

  ---
  소비 전류 추정

  ┌───────────────────────┬─────────┐
  │         부품          │  전류   │
  ├───────────────────────┼─────────┤
  │ ESP32-S3              │ ~80mA   │
  ├───────────────────────┼─────────┤
  │ MAX98357A (중간 볼륨) │ ~150mA  │
  ├───────────────────────┼─────────┤
  │ OLED                  │ ~20mA   │
  ├───────────────────────┼─────────┤
  │ SD, 기타              │ ~30mA   │
  ├───────────────────────┼─────────┤
  │ 합계                  │ ~280mAh │
  └───────────────────────┴─────────┘

  → 1000mAh LiPo 기준 약 3시간 사용 가능


  기기를 어느 정도 크기로 만들 계획인가요? 크기에 따라 방안이 달라집니다.
