ESP32 개발 보드에 USB-C 또는 Micro-USB 포트가 두 개 있는 이유는 무엇인가요?



일부 ESP32 개발 보드, 특히 Espressif의 공식 개발 보드에는 USB 포트가 두 개 이상 있습니다. 두 번째 포트를 추가하는 이유는 무엇일까요?



하드웨어 및 주변기기



ESP32 칩 대신 개발 보드를 선택하는 주요 이유 중 하나는 USB 연결 기능 때문입니다. 개발 보드에는 보통 USB 인터페이스가 탑재되어 있으며, 프로그래밍, 디버깅 등을 위한 USB 포트가 하나 이상 있습니다.



하지만 일부 ESP32 보드는 여기서 한 단계 더 나아가 여러 개의 USB 포트를 제공합니다. 이러한 USB 포트는 USB Type-A, 마이크로 USB, USB Type-C 등 다양한 형식을 지원할 수 있습니다.



이 글에서는 일부 ESP32 개발 보드에 여러 개의 USB 포트가 있는 이유, 이 기능의 장점과 단점, 그리고 개발 보드에 여러 개의 USB 포트가 실제로 필요한지 여부를 살펴보겠습니다.



ESP32 개발 보드에 USB 포트가 여러 개 있는 이유는 무엇일까요?



대부분의 ESP32 보드에는 프로그래밍, 디버깅, 시리얼 통신 등에 사용되는 USB 포트가 하나 이상 있습니다. 하지만 일부 ESP32 개발 보드 제조사, 특히 ESP32 제조사인 에스프레시프(Espressif)의 개발 보드는 여러 개의 USB 포트를 제공하기도 합니다.



ESP32 개발 보드는 여러 개의 USB 포트를 갖추고 다양한 구성으로 제공될 수 있지만, 일반적으로 마이크로 USB 포트 2개, 마이크로 USB 포트 1개와 USB Type-C 포트 1개, 또는 USB Type-C 포트 2개나 마이크로 USB 포트 2개를 갖추고 있습니다.



ESP32 개발 보드에 USB 포트가 두 개 있으면 연결 옵션 측면에서 더 많은 유연성을 제공합니다. 예를 들어, 한 포트는 프로그래밍 및 디버깅에 사용하고 다른 포트는 전원 공급, 데이터 전송 또는 직렬 통신과 같은 다른 용도로 사용할 수 있습니다.

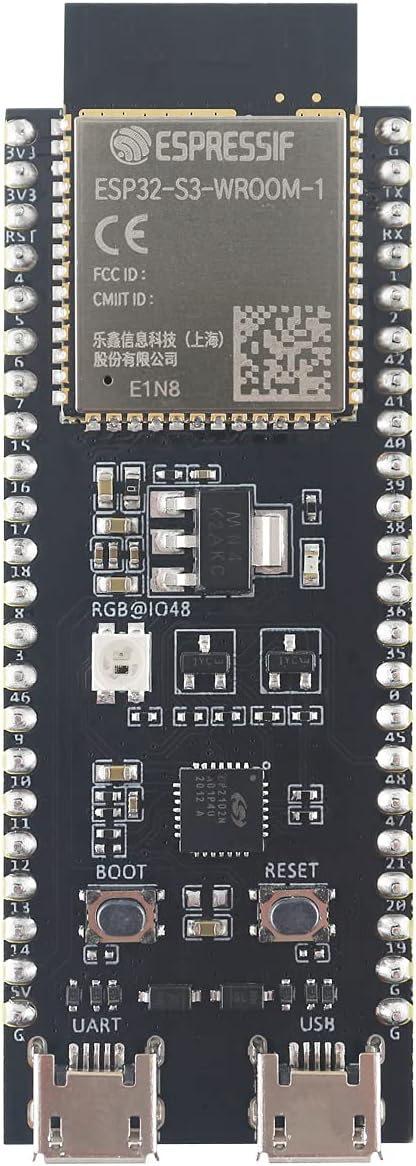

일반적으로 ESP32에는 USB 포트가 두 개 있는데, 하나는 기본 USB 포트이고 다른 하나는 UART 포트입니다. 이제 각각의 포트에 대해 자세히 살펴보겠습니다.



네이티브 USB 포트



USB 포트는 ESP32 칩의 D+/D- 핀에 직접 연결되어 보드가 USB 호스트로 작동할 수 있도록 하는 인터페이스 역할을 합니다. 이 기능을 통해 ESP32 보드를 네이티브 USB 장치처럼 구성할 수 있어 다양한 활용이 가능합니다. 예를 들어 USB 플래시 드라이브로 사용하거나, 마우스 또는 키보드를 에뮬레이션하거나, 다른 여러 USB 장치의 동작을 시뮬레이션할 수도 있습니다. 이 USB 포트는 USB 생태계 내에서 다양한 역할을 원활하게 수행할 수 있습니다.



ESP32의 USB 포트는 다양한 용도로 활용되지만, 주된 용도는 보드 자체를 프로그래밍하는 것이 아니라는 점을 기억해야 합니다. 오히려 USB 포트의 주요 용도는 ESP32가 외부 USB 장치와 원활하게 상호 작용하거나 ESP32 보드 자체를 USB 장치로 활용할 수 있도록 하는 데 있습니다.



또한, 기본 USB 포트가 하드웨어 디버깅에 사용되는 JTAG를 지원하는 경우가 많지만, ESP32 보드에 펌웨어를 플래싱하는 데에도 사용할 수 있다는 점을 언급할 가치가 있습니다. 하지만 전용 UART 포트가 있는 것이 거의 항상 더 안정적입니다.



UART USB 포트



ESP32 보드에서 여러 개의 USB 포트 중 하나는 일반적인 USB-시리얼 칩, 즉 UART 포트 입니다 . UART는 다른 USB 포트와 달리 RX(수신) 및 TX(송신) 핀에 직접 연결됩니다. 다양한 용도로 사용될 수 있는 USB 포트와 달리, UART 포트의 주된 목적은 ESP32 보드에 펌웨어를 플래싱하고 직접적인 시리얼 통신 채널을 구축하는 것입니다.



ESP32 보드의 기본 USB 포트(JTAG)를 사용하여 펌웨어를 플래싱하는 것은 가능하지만, 기본 USB 장치를 제작하려는 경우에는 해당 장치를 제외한 다른 용도로 기본 USB 포트를 사용할 수 없습니다.



물론 가상 COM 디스크립터를 생성하여 직렬 통신 채널로 사용하는 등의 해결 방법이 있습니다. 하지만 이렇게 하면 장치를 재시작할 때마다 사실상 매번 다시 연결해야 합니다. 또한 장치가 고장 나면 연결이 즉시 끊어져 가상 COM에 접근할 수 없게 됩니다. 따라서 이러한 경우에는 항상 작동하는 두 번째 UART 변환기를 사용하는 것이 훨씬 더 효율적입니다 .



ESP32 개발 보드에 여러 개의 USB 포트가 있는 경우의 장점



앞서 논의했듯이, USB 포트가 여러 개인 ESP32 개발 보드는 USB 포트가 하나만 있는 보드에 비해 여러 가지 장점을 제공합니다. 가격이 다소 높을 수 있지만, 특정 용도에 따라 추가 비용을 지불할 가치가 충분히 있을 수 있습니다. ESP32 개발 보드에 여러 개의 USB 포트가 있을 때 얻을 수 있는 주요 이점은 다음과 같습니다.



향상된 유연성과 사용 편의성 : 여러 개의 USB 포트를 사용하면 ESP32 보드의 프로그래밍 및 디버깅이 더욱 쉬워지며, 동시에 시리얼 통신, 데이터 전송 또는 네이티브 USB 장치 제작과 같은 다른 용도로 USB 포트를 사용할 수 있습니다. 이는 특히 여러 장치를 보드에 연결해야 하는 상황에서 유용합니다.



다양한 작동 모드 : 여러 개의 USB 포트를 갖춘 일부 ESP32 개발 보드는 사용하는 포트에 따라 다양한 작동 모드를 제공합니다. 예를 들어, 연결하는 포트에 따라 프로그래밍 모드와 데이터 전송 모드(JTAG, UART 등) 중에서 선택할 수 있습니다.



데이터 전송 및 전원 공급 용이성 : USB 포트의 기존 용도(프로그램 플래싱, 시리얼 모니터링 등) 외에도 여러 개의 USB 포트를 활용하여 전원 공급 옵션을 제공할 수 있습니다. 예를 들어, Power Delivery(PD) 기능을 지원하는 USB-C 포트를 통해 보드에 전원을 공급하면서 다른 포트는 데이터 전송에 사용할 수 있습니다.



ESP32 개발 보드에 여러 개의 USB 포트가 있을 때 발생할 수 있는 잠재적인 단점



ESP32 개발 보드에 여러 개의 USB 포트가 있는 것은 유용한 기능이지만, 고려해야 할 잠재적인 단점도 있습니다. ESP32 개발 보드에 여러 개의 USB 포트가 있을 때 발생하는 주요 단점은 다음과 같습니다.



복잡성 : 여러 개의 USB 포트는 개발 보드의 설계 및 사용을 복잡하게 만듭니다. 개발자는 서로 다른 USB 인터페이스 간의 상호 작용을 관리해야 하므로 소프트웨어 및 하드웨어 구성이 더욱 복잡해질 수 있습니다.



비용 증가 : 여러 개의 USB 포트를 구현하려면 추가 부품과 회로가 필요하므로 제조 비용이 높아질 수 있습니다. 이는 특히 예산이 제한적인 프로젝트의 경우 개발 보드의 가격 경쟁력에 영향을 미칠 수 있습니다.



전력 소비 : 활성화된 각 USB 포트는 전력을 소비하며, 여러 개의 USB 인터페이스를 사용할 경우 ESP32 보드의 전체 전력 소비량이 증가할 수 있습니다. 이는 휴대용 또는 저전력 애플리케이션에서 배터리 수명에 영향을 미칠 수 있습니다.



Espressif 공식 ESP32 보드 (다중 USB 포트 탑재)



여러 개의 USB 포트 기능은 사용하는 포트에 따라 달라집니다. 앞서 언급했듯이 ESP32 개발 보드는 USB Type-A, 마이크로 USB, USB Type-C 포트를 제공합니다. 예를 들어 USB-C 포트는 기존 Type-A나 마이크로 USB 포트에 비해 데이터 전송 속도가 빠르고 전력 공급과 같은 고급 기능을 지원합니다. 따라서 프로젝트 요구 사항에 따라 ESP32 개발 보드를 선택하는 것이 중요합니다.



결론



결론적으로, 여러 개의 USB 포트를 갖춘 ESP32 개발 보드는 개발자에게 더 높은 수준의 유연성과 편의성을 제공합니다. 이러한 보드는 다양한 작동 모드를 지원하고, 데이터 전송 및 전원 공급을 용이하게 하며, 폭넓은 연결 옵션을 제공합니다.



하지만 마이크로컨트롤러 개발 보드에 추가 하드웨어를 장착하는 것은 항상 단점이 따릅니다. 비용, 복잡성 또는 전력 소비와 같은 잠재적인 문제점을 고려해야 합니다.



여러 개의 USB 포트를 갖춘 ESP32 개발 보드를 선택할 때는 프로젝트 요구 사항을 꼼꼼히 따져보고, 필요한 기능을 모두 갖춘 보드를 고르는 것이 중요합니다. USB Type-C, USB Type-A 또는 Micro USB 포트, UART, JTAG 등의 인터페이스가 모두 포함된 보드를 찾고 있다면, 다양한 제조사에서 여러 개의 USB 포트를 갖춘 제품을 출시하고 있습니다. 하지만 일반적으로 ESP32 공식 제조사인 "Espressif"에서 여러 개의 USB 포트를 갖춘 개발 보드를 쉽게 찾을 수 있습니다.



ESP32 개발 보드의 여러 USB 포트의 장점과 단점을 이해하면 정보에 입각한 결정을 내리고 프로젝트에 가장 적합한 보드를 선택할 수 있습니다.
